新的一年开始之际, 又是硬盘塞满之际... 想着准备添块硬盘, 于是旧机箱的弱点又一次暴露了出来... 便咬牙跺脚入手了一个新机箱...
发一些简单的图, 房间小 拍起来不是很方便 所以图看上去会有些杂乱. 从早装到晚,图片的颜色也会有点奇怪 请见谅了
机箱是fractal design的define r4, 宣传以静音为特点(倒是因此产生的无尘效果做得不错的感觉其他相似的机箱里比较中意的那就是p280了 各方面不错 可就是太高放不进桌子里...
(形态构成里学到了fractal是分形的意思..
入手的时候550元 历史低价500左右
在这价位区间 define r4算是不错而且很符合我个人需求的一款机箱了
宽232 高464 深523mm 重12kg
机箱的构造和布局 该有的基本都有了 感觉算得上是一个可以用上一辈子的机箱

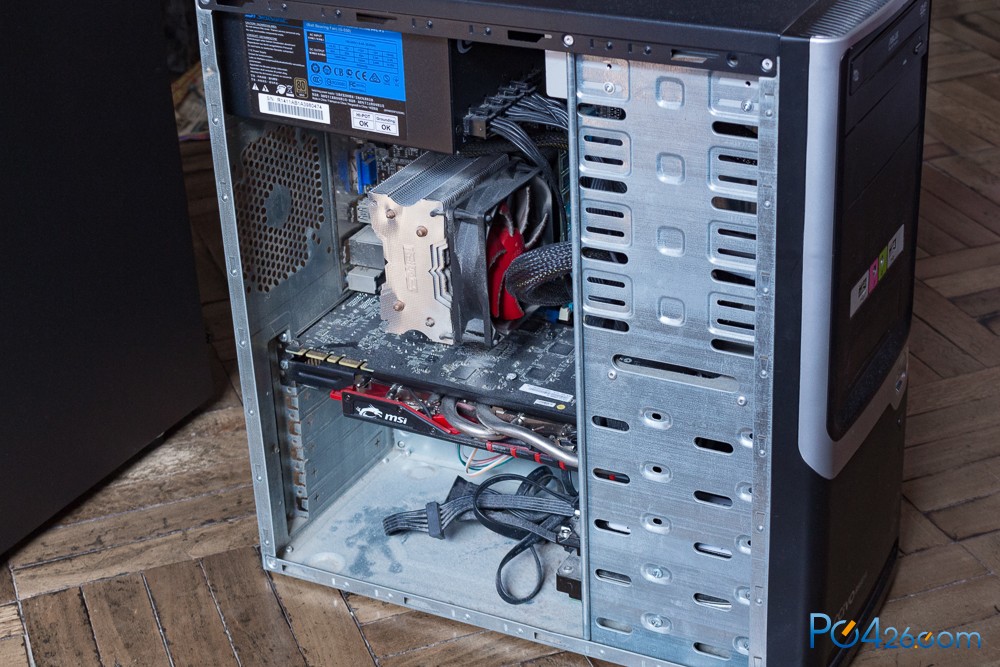

先是旧机箱 从战电脑城js的时候一直用的是这个
但随着部件的替换
审美的改变 越来越觉得是时候换了

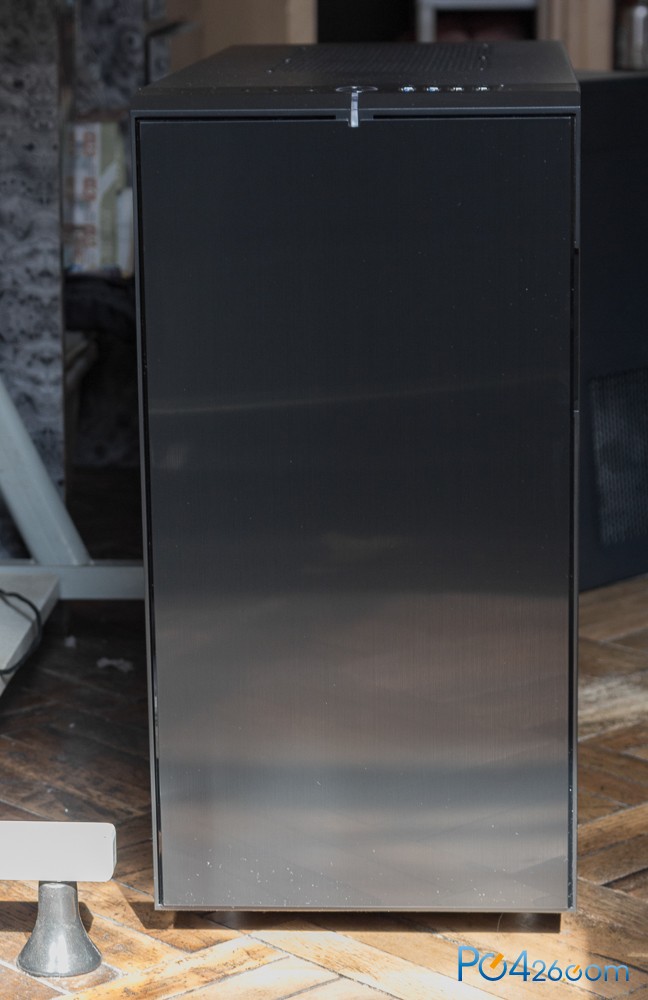

来看新机箱. 外观上 前面板是塑料材质的 第一眼会以为是金属拉丝的 处理得很光泽 很大的一块指纹收集器...

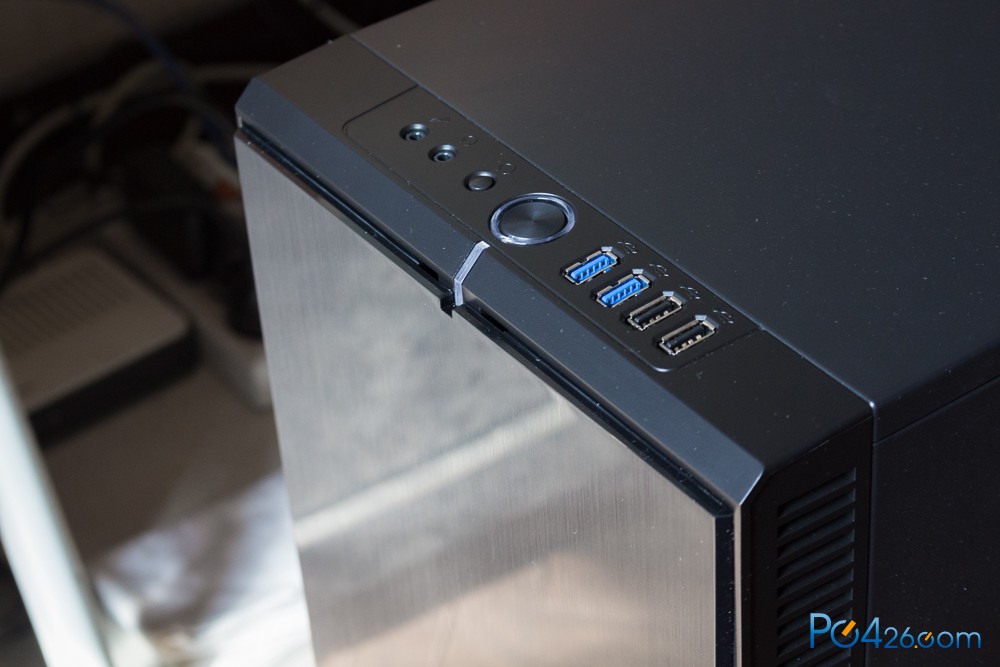

顶部的i/o 想说的是这机箱是没有硬盘灯的!

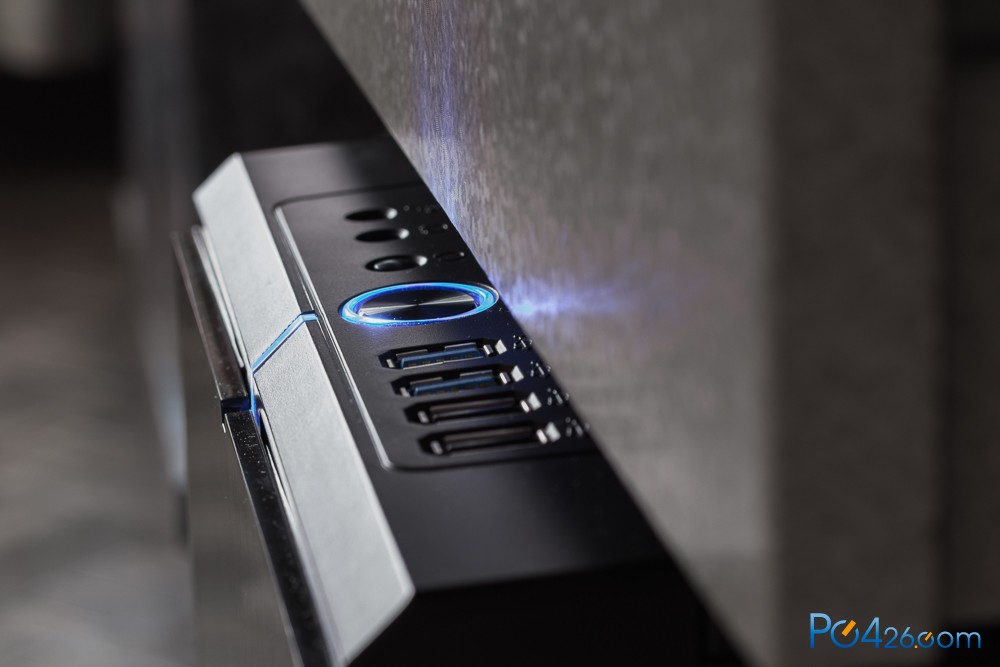

看上去两块灯是分开的 但其实是一个电源灯.....(试了下拿电源灯作硬盘灯 可发光部分太大了 有被闪瞎的可能性...

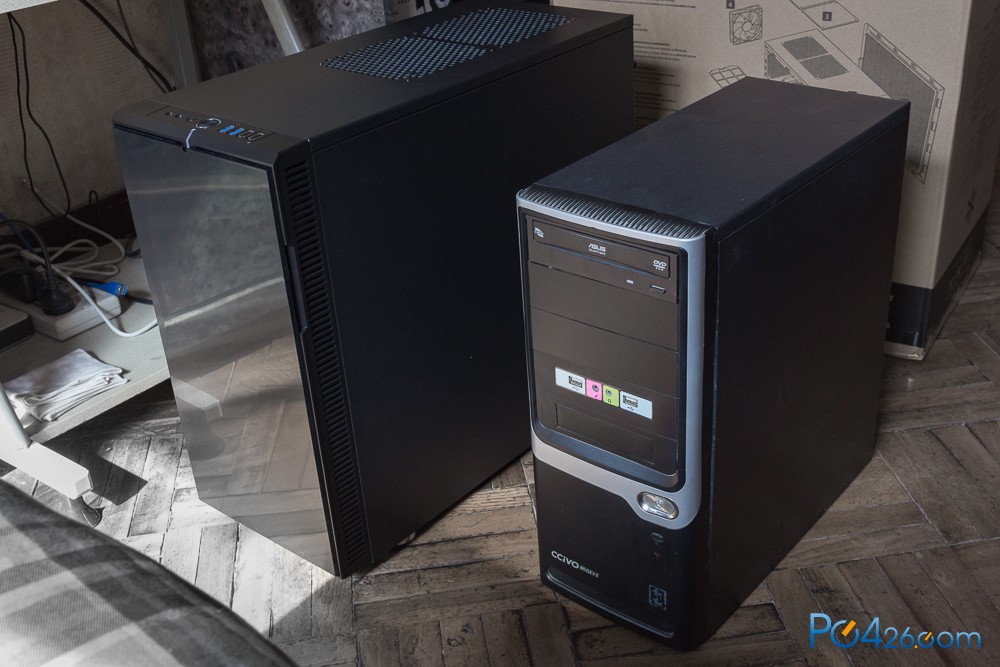

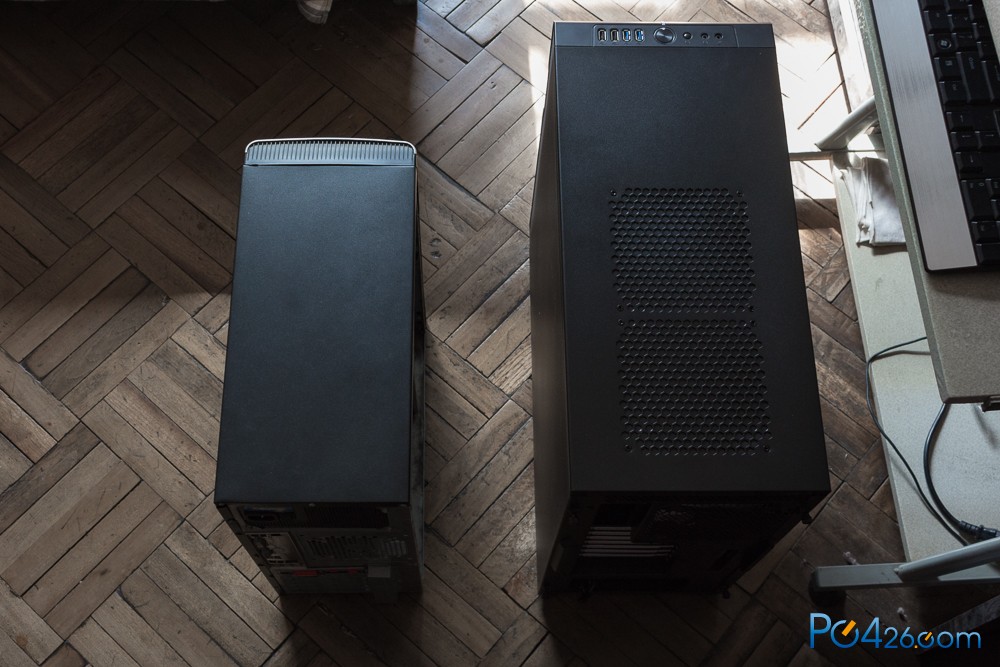

和旧机箱比较一下 大了一圈的感觉
顶部的散热区默认是通过静音块封闭的 可以兼容120/140的风扇或冷排

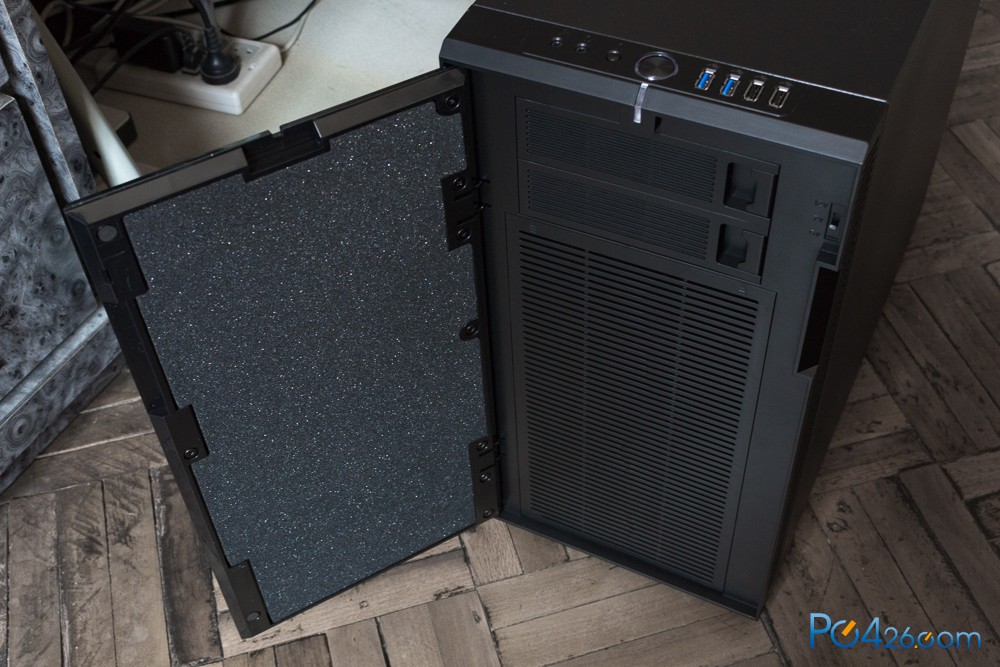

前面板和机箱是磁铁吸附的 可旋转打开 图上大约就是旋转的最大角度了

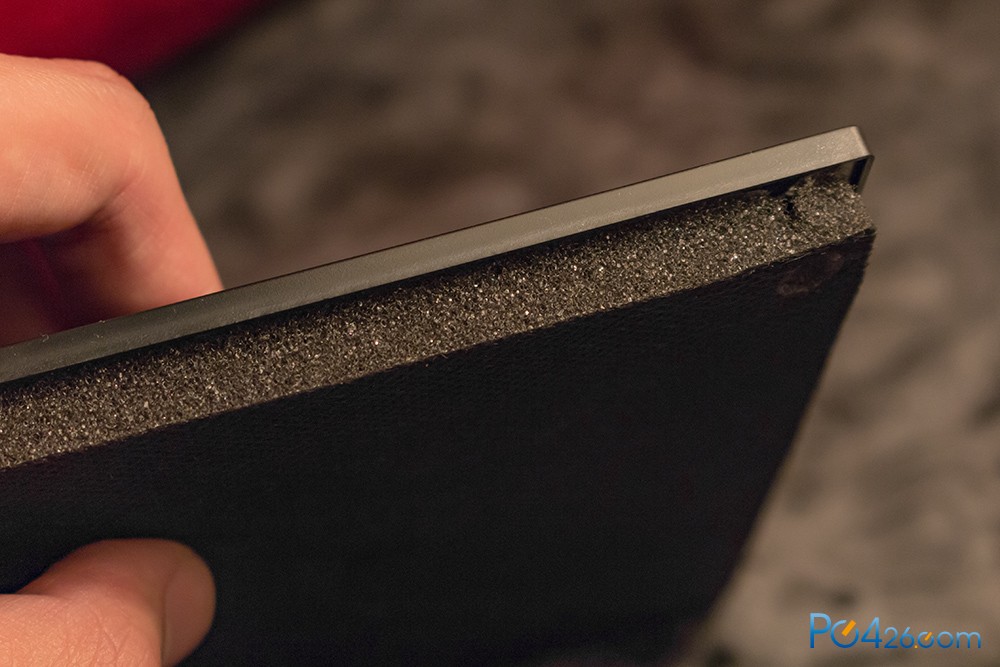

门内大约半厘米厚的海绵材质

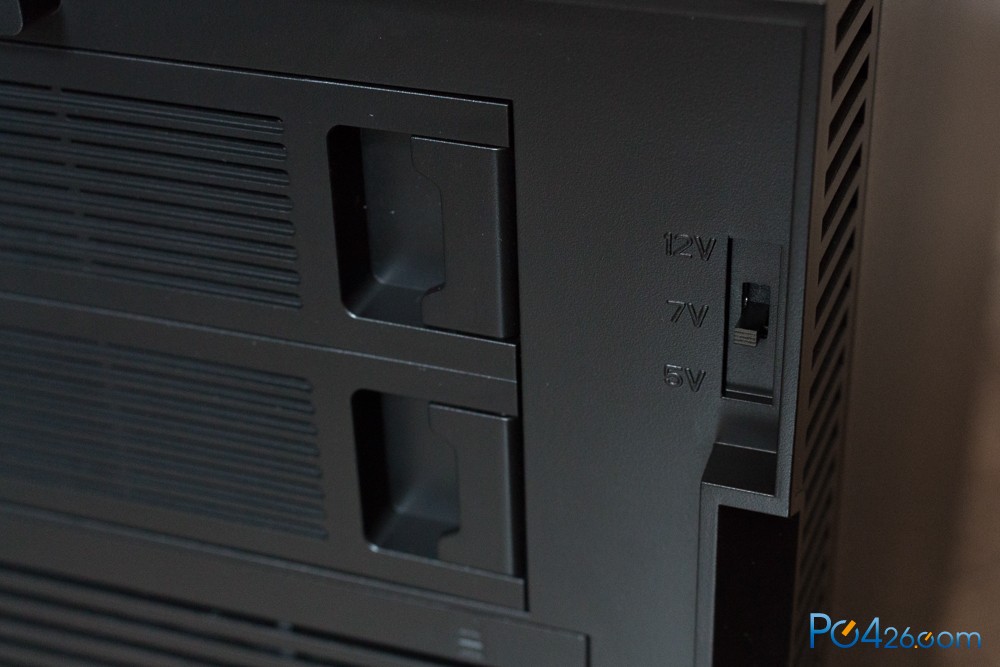

在光驱边是风扇控速开关 有三档
通过4pin供电 可连3个风扇. 与风扇的连线中2长1短

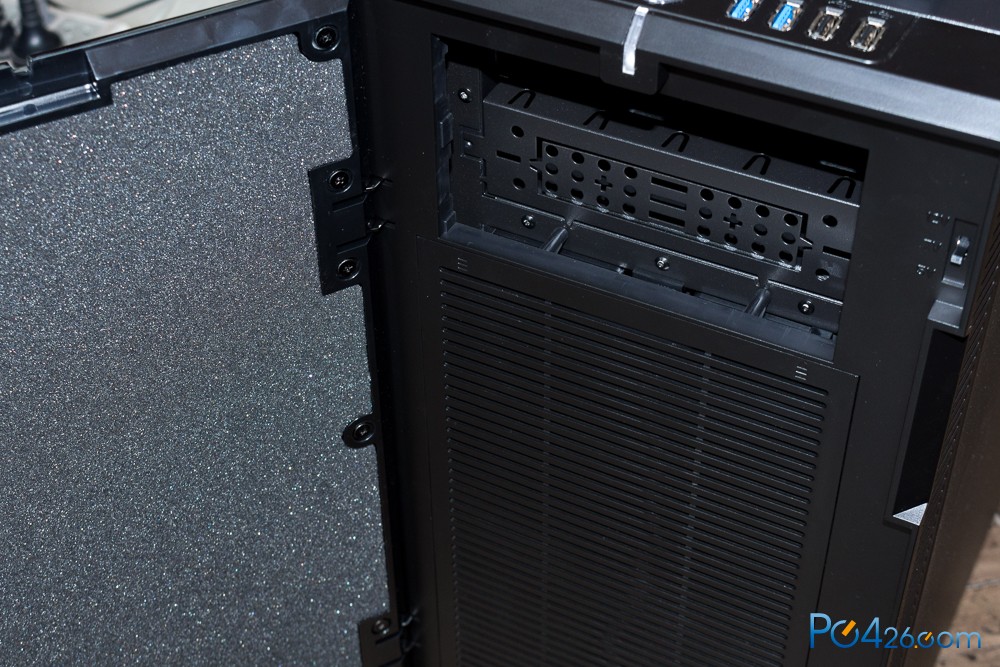

去除塑料挡板后 光驱位内部1号位是没有钢板屏障的
开启下部分挡板 有像sd卡槽的那种圆珠笔机关
左右各一个 弹簧非常的硬

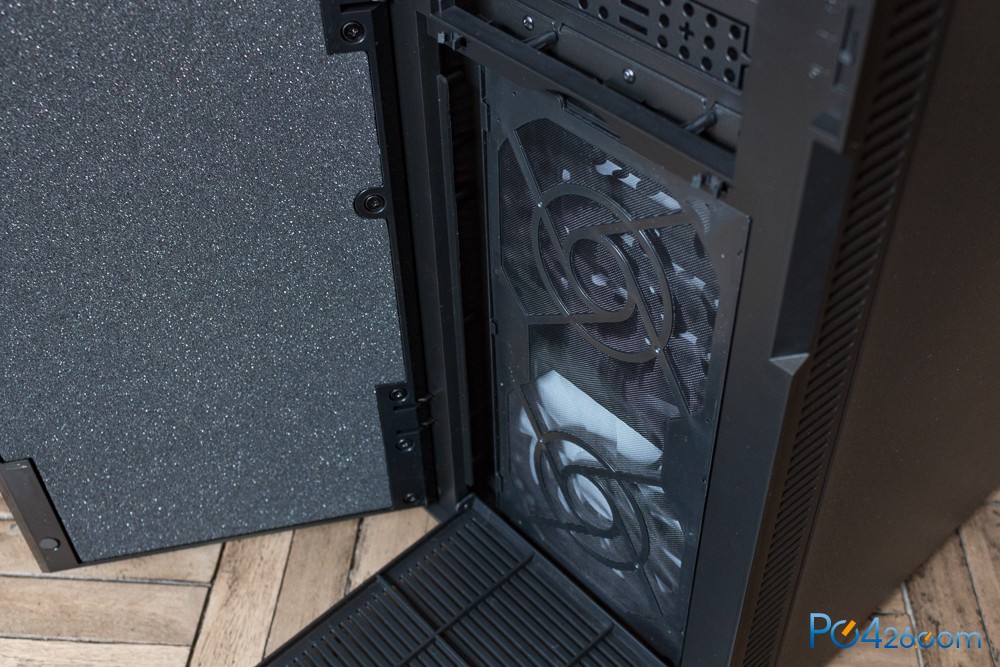

挡板后面是2个风扇位 通过卡扣能卸下来
前面的风扇安装也是卡扣式的 不需要螺丝
有滤尘网

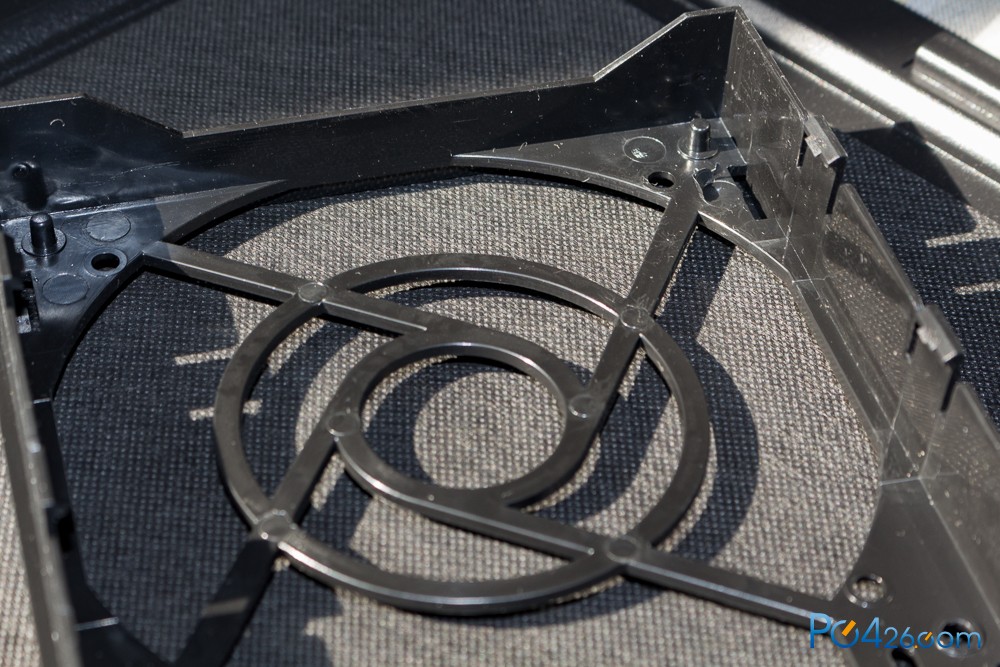

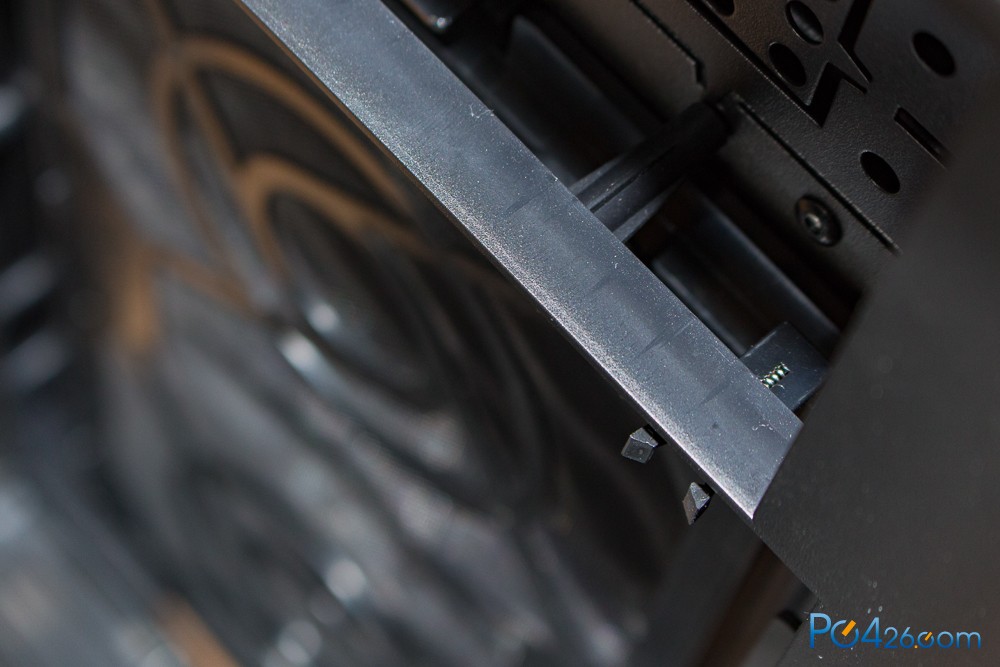

塑料部分的做工比起机箱内部 差距有点大了
感觉比较粗糙 看上去不是很精致

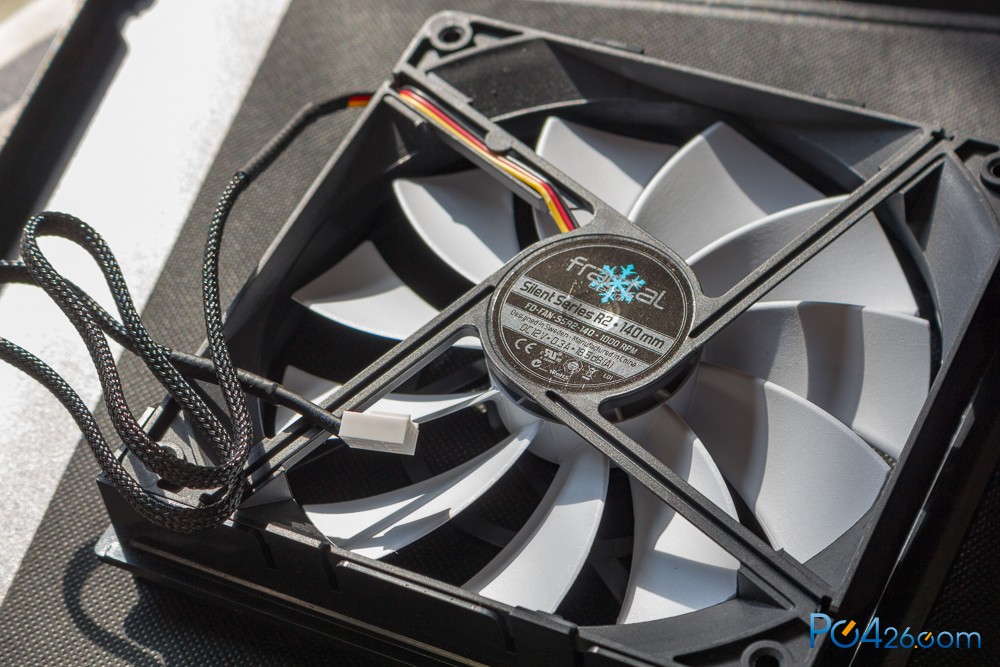

内置了2个140mm的风扇 开到12v转速的时候 声音也很小
线材的做工很赞

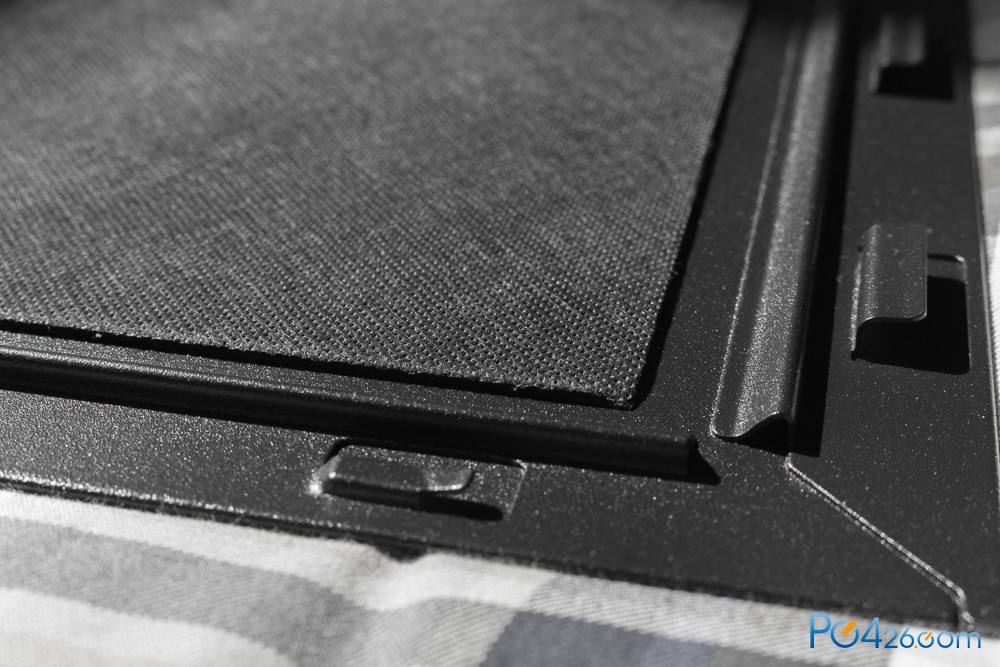

侧板据说0.8mm厚度 重量感十足....
内部贴有隔音层

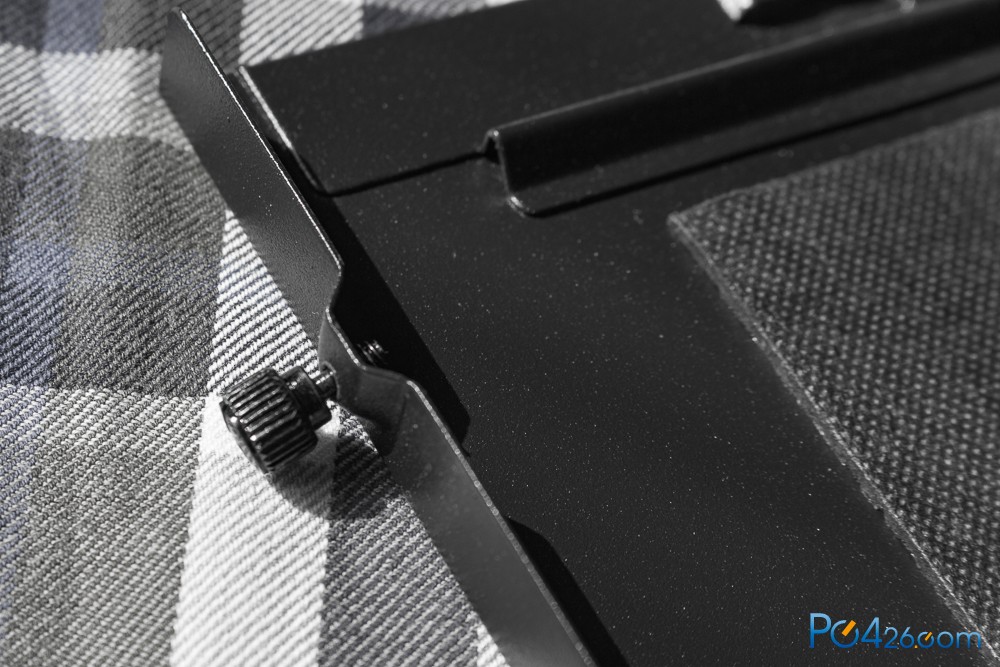

侧板上的螺丝都是防丢失免工具的

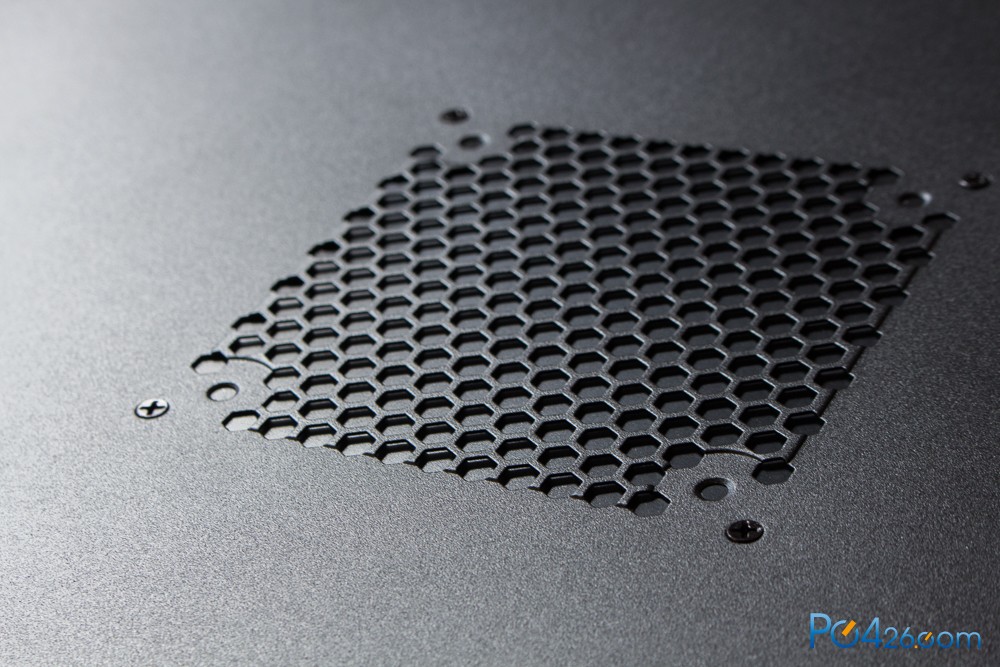

侧板上的风扇开口 默认是封上的
拆下来是这样的 一块塑料层加上海绵 被称作为ModuVent的专利设计
整个机箱侧板上有一块 顶部有两块

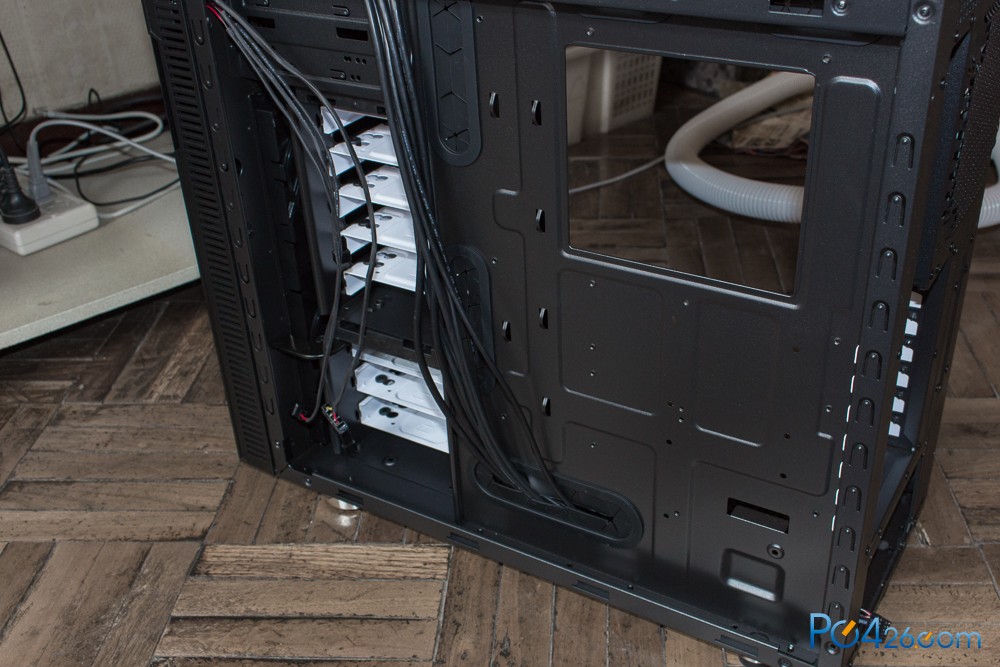

机箱内部 背部走线空间很大 拇指宽左右的空间 线材的质量都很高. 机箱底部是四个圆形硬橡胶脚垫

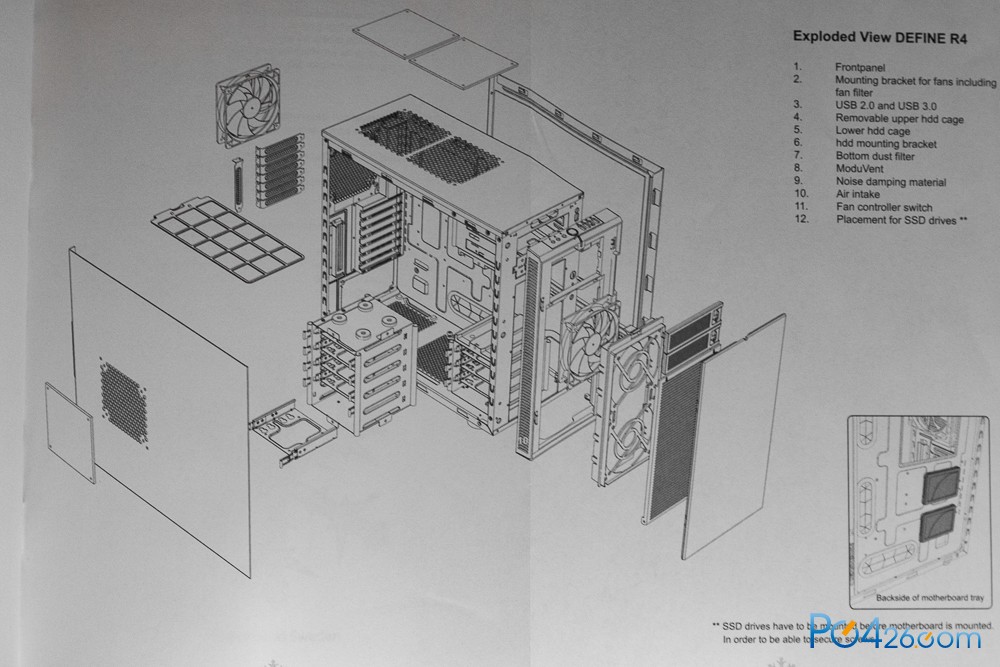

按说明书上说 背部的几个孔其实是为了安装ssd留的 可安装2个
然而固定须在安装主板前完成.....

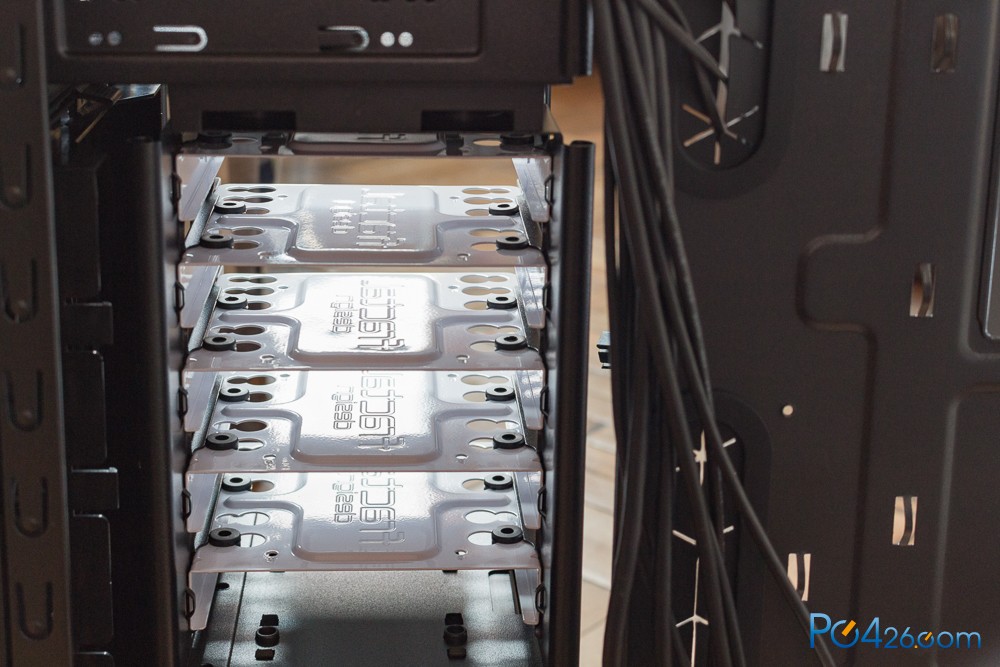

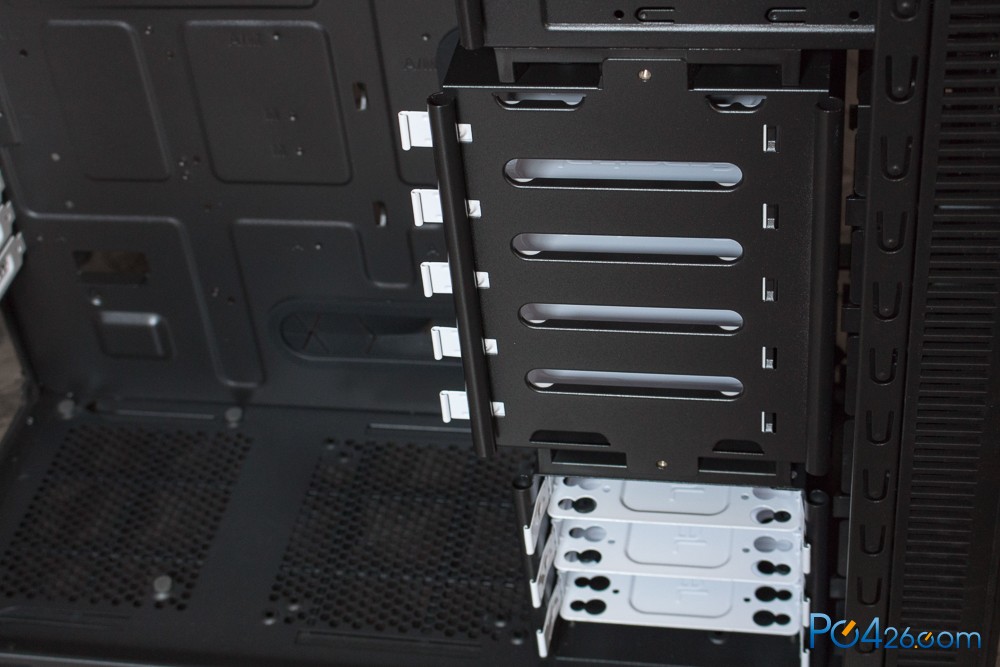

一共有8个硬盘位 下方的硬盘笼通过底部螺丝固定 应该可以卸除
2个光驱位 似乎是固定的
上部的硬盘笼通过2个螺丝与机身固定
相互间契合的很紧密 十分稳定
因为很紧密 所以划痕不可避免地....

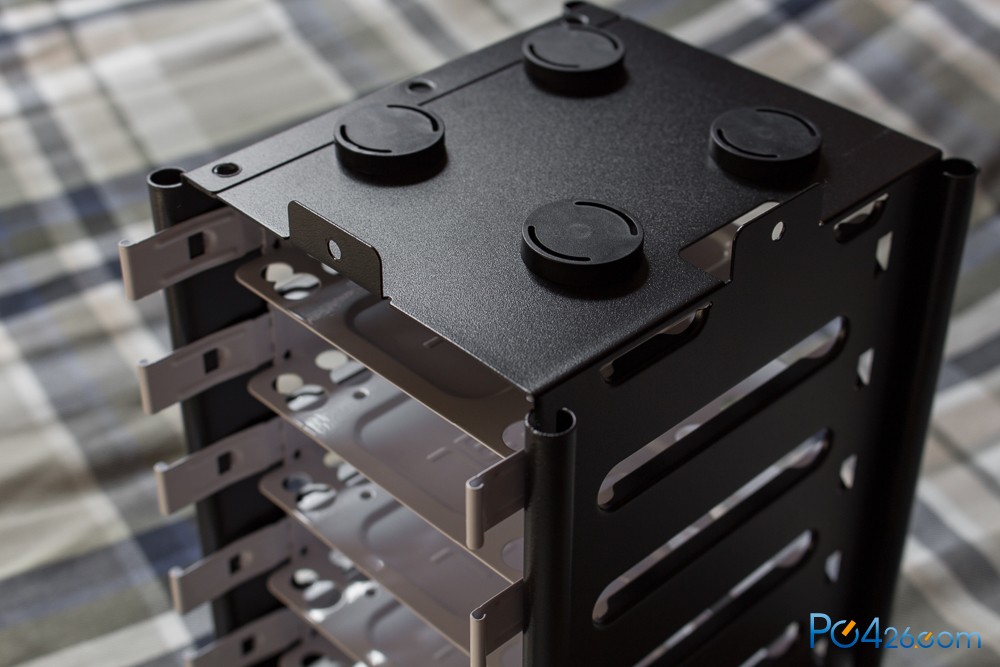

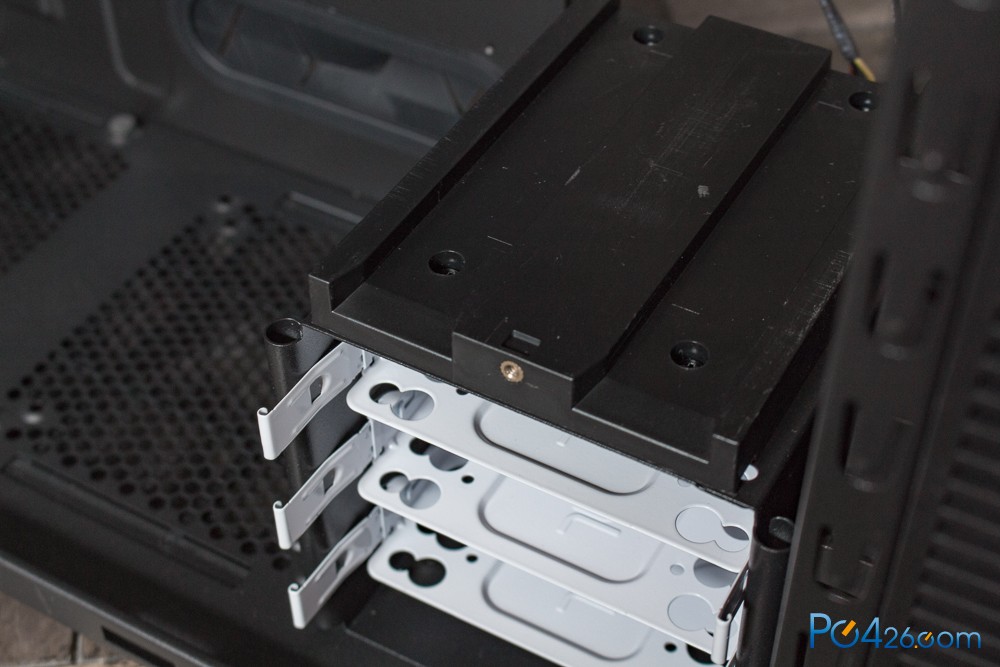

取下的硬盘笼 上方4个圆形导块是硬塑料 并非橡胶
钢板卷边很不错

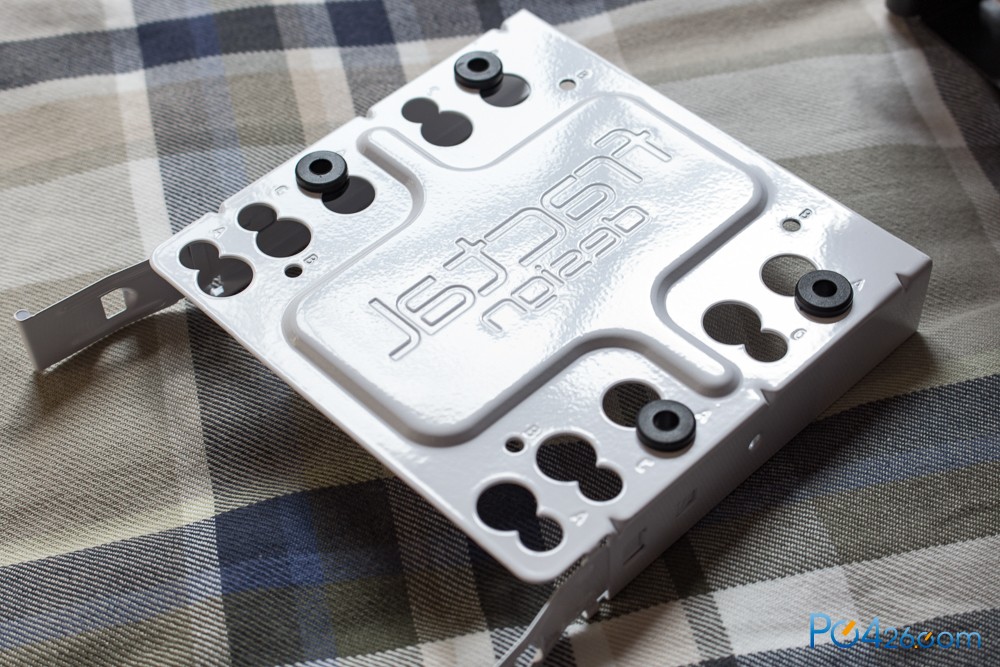

不像define r5机箱内随处可见logo r4里唯一刻有logo的只有硬盘架
架子是钢材质 兼容3.5和2.5的螺丝位 每个都带有橡胶垫
组装的时候可选择旋转放置 会在前方提供更好的进风面积

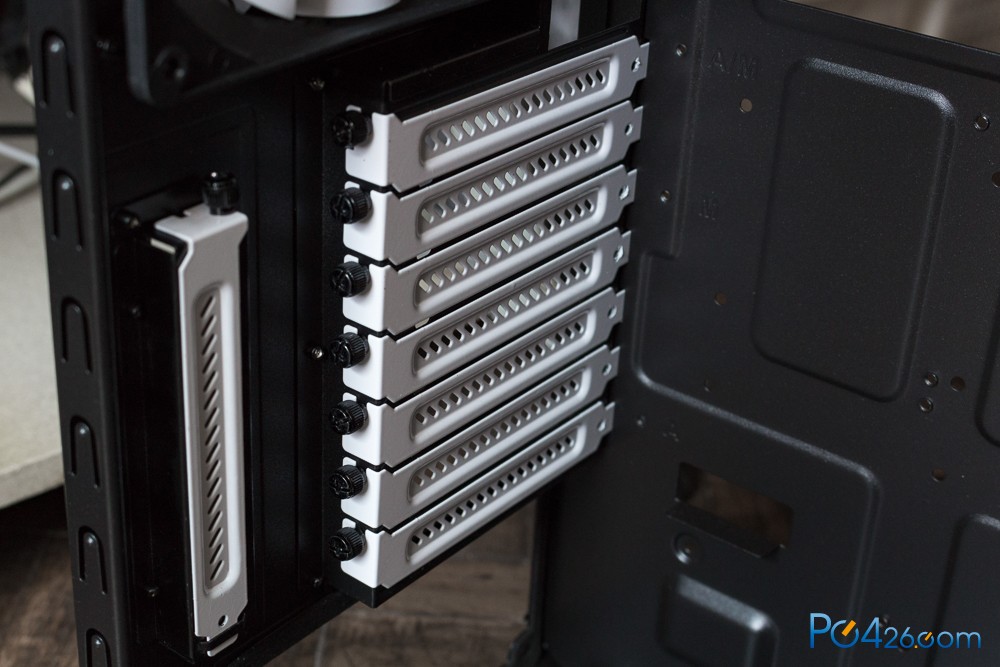

后部一共8个pci口 同样是面工具的螺丝设计

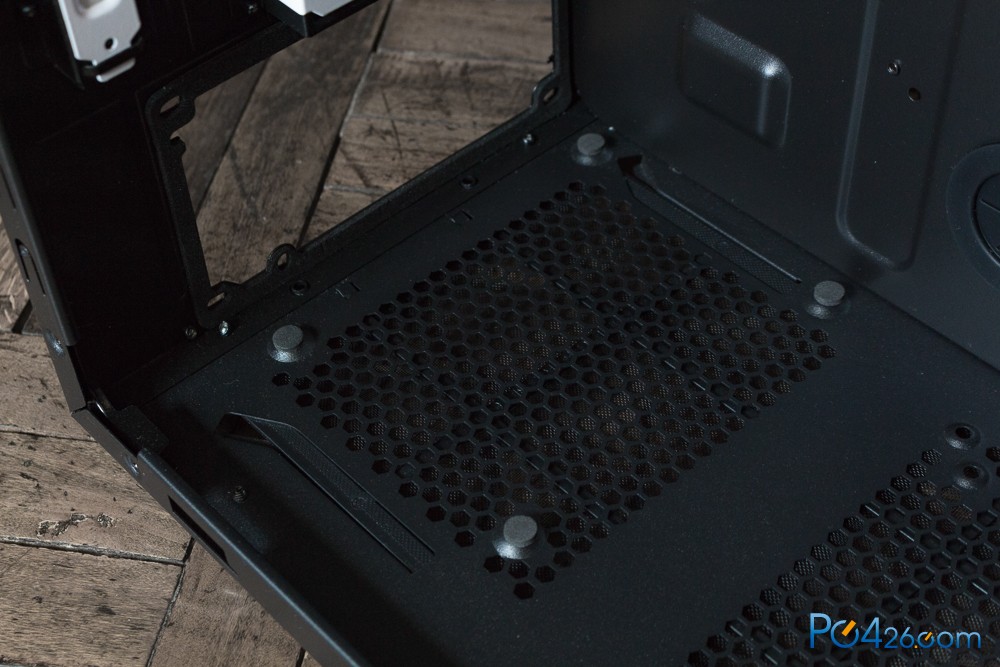

电源位有海绵贴片缓冲 机箱底部有也有过滤网 可从后面拉出来
如果是define r5设计的话 过滤网是从前部拉出的

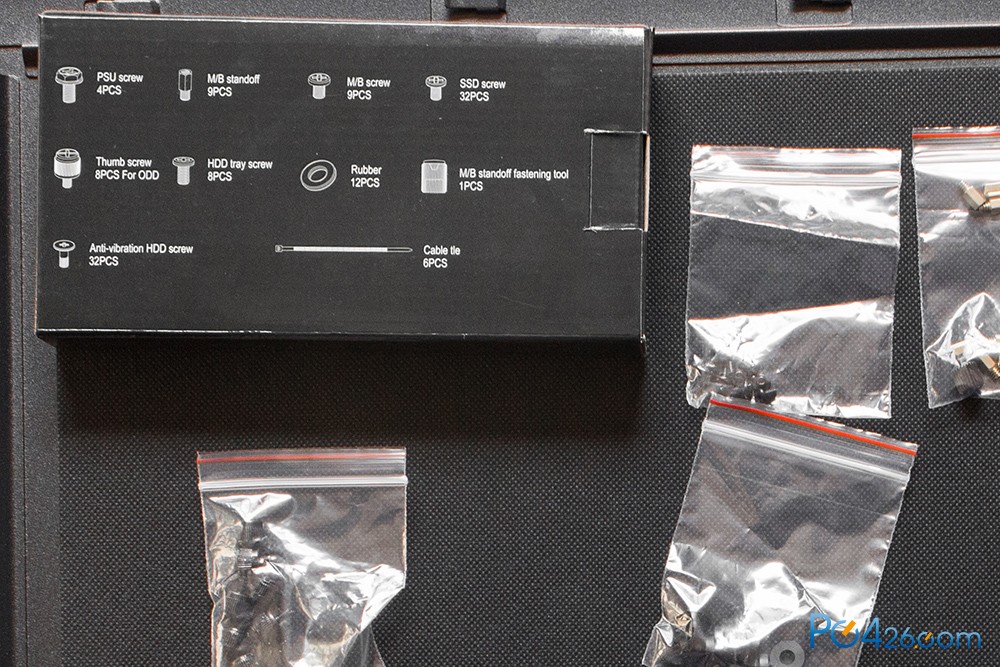

其他的部件 有一盒螺丝 一本说明书 一小本产品宣传册

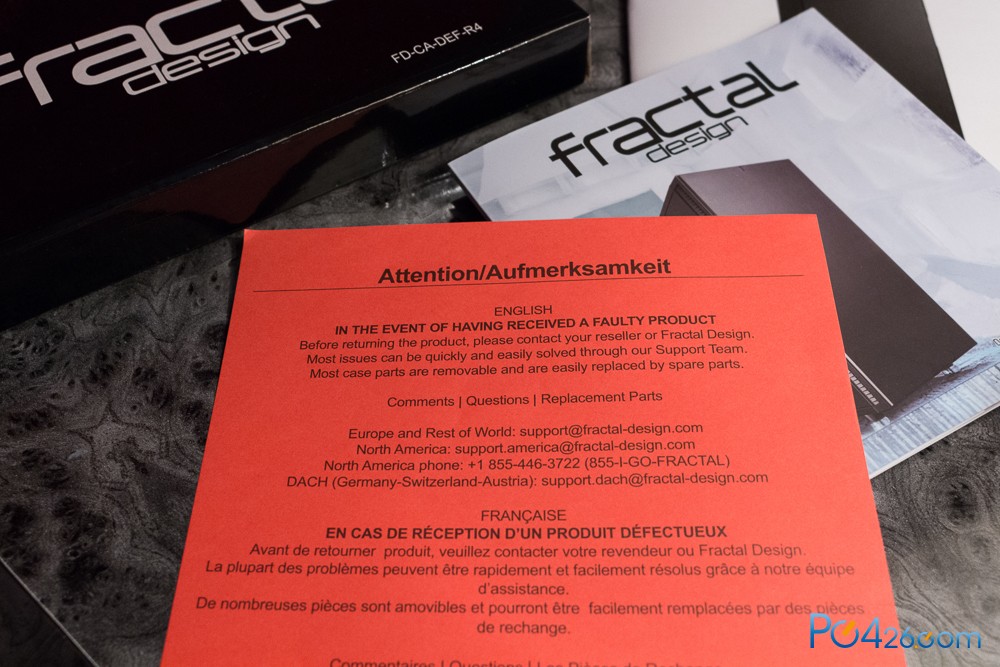

还有一张纸 有这样提示的还是第一次见到...
各种螺丝 说明书包括介绍中没有提到过橡胶垫片的使用...

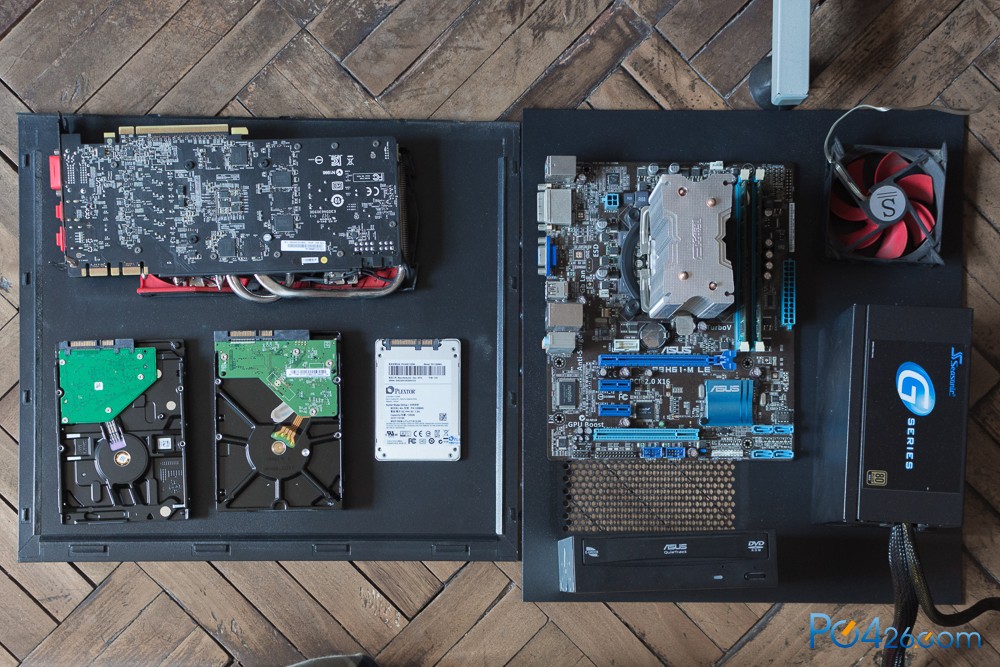

全部的配置
清灰的时候感觉就像被pm2.5糊了一脸...
上机灵魂走线...
又一次让我体会到了海韵电源线有多硬........
期间图比较少 因为实在搬不动机箱摆别的造型了...

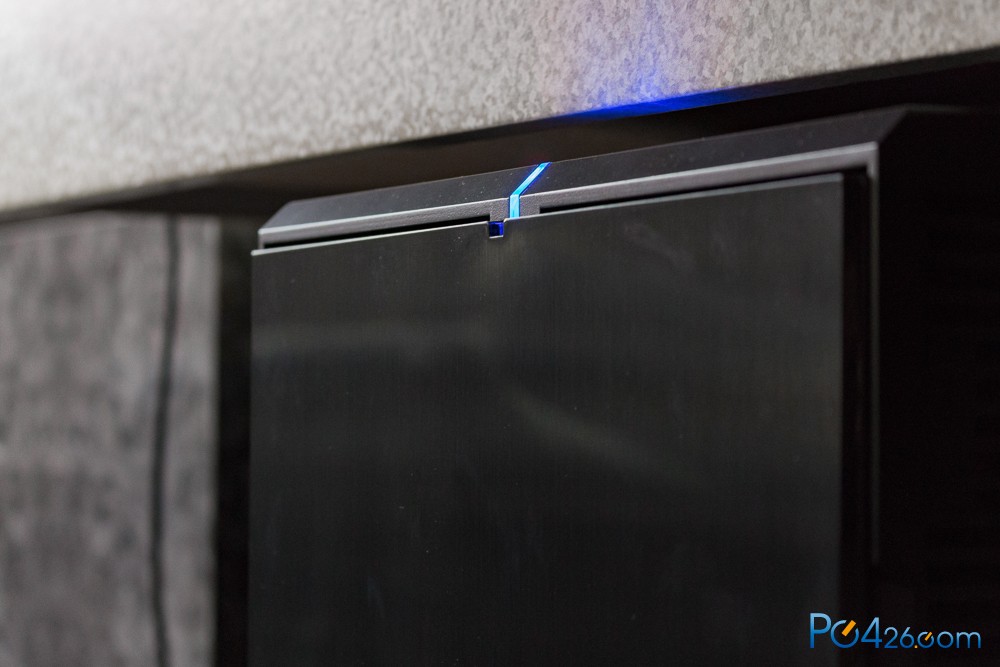

灯的感觉还是挺好的 不过为什么不独立设计个硬盘灯呢....
外观整个感觉很漂亮 (虽然有种没怎么设计的感觉...
机箱入柜, 与桌子的距离就差一手指...

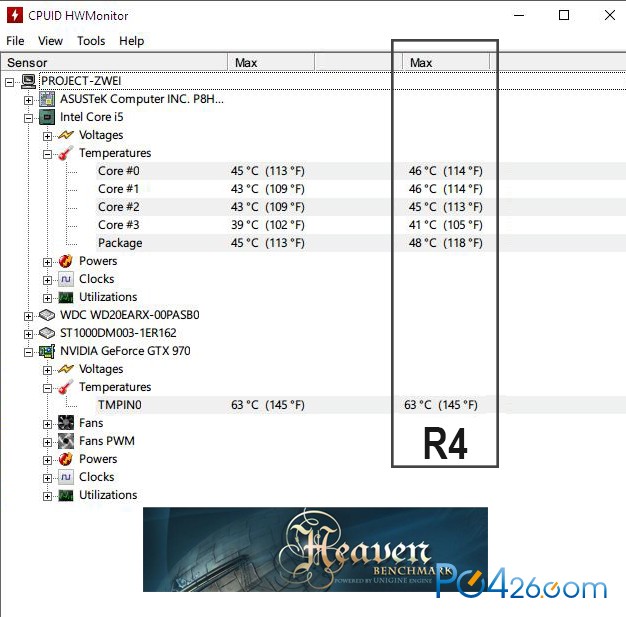

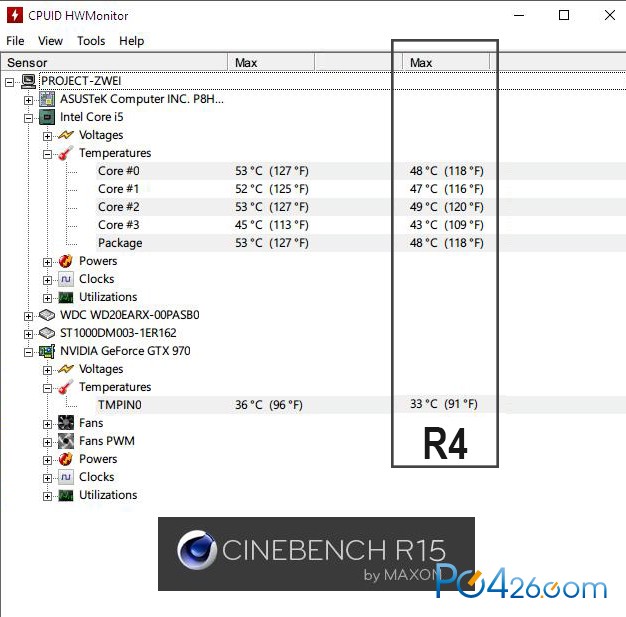

散热方面通过CINEBENCH 和Unigine的Heaven看了看一般情况下的温度情况. 散热的配置一样,没有加上机箱的风扇
取了过程中的最高温度 右侧为新机箱情况
可能是清过灰了 跑cpu的时候温度在新机箱里稍低些
Heaven测试中gpu温度一样 cpu稳定峰值也接近
不过考虑到天气的原因 到了夏天 那厚厚的保温层还是多少会有点影响的吧
平时待机时候的温度的话 现在大冬天里cpu gpu在40度左右 硬盘30度

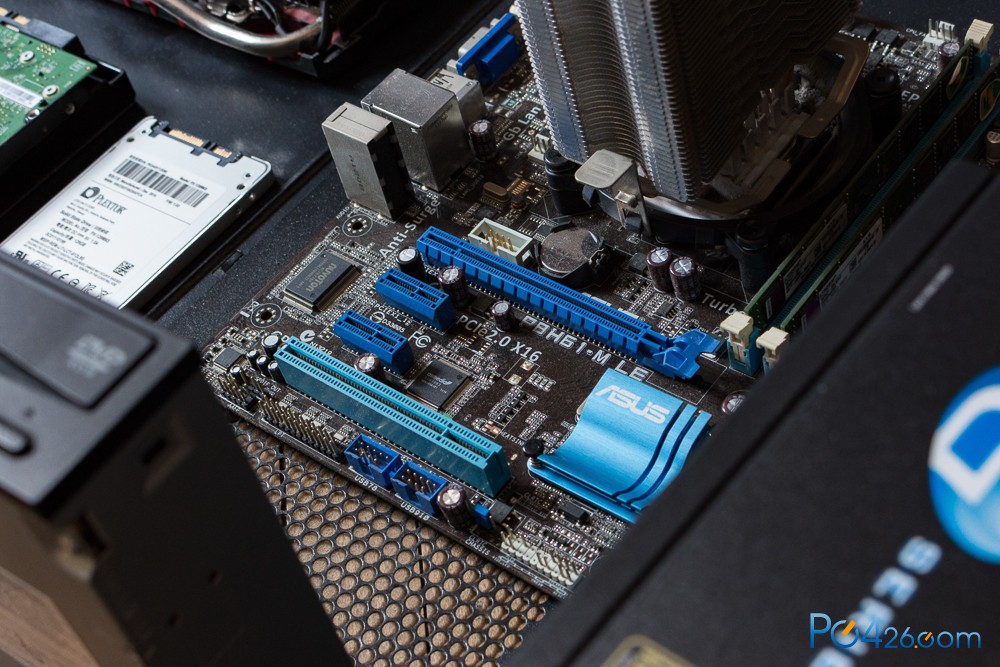

最后献给h61 十分的坚挺 陪伴我度过了一年又一年
谈谈总结:
优点 1.作为机箱,内部容积大,扩展性强兼容性高
2.做工上乘,12kg自重很稳定
3.静音设计防尘的处理赞
4.个人较倾向的整体风格 配件也充足
缺点 1.塑料部分的制作感不及机箱本体
2.因为挺重的,所以需要移动的时候会比较痛苦
3.没有硬盘灯...
