去年8月我便开始筹划我真正意义上的第一台电脑，整个计划是围绕Intel Skylake处理器和nVidia Pascal显卡进行的，然后……然后等着等着显卡就等到现在了，还不是大核心，也没有HBM2，不等了先买了再说！出了Ti再算！
貌似不再纠结GP104的战友 @飘X00草帽
以及我的朋友很少 @mugen[/url] @anson @waya
今天要写的有三件产品，显卡和显示器是计划好的，电源是计划外的，计划外原因是太好看了嘿嘿嘿，为了配色就是这么任性。
首先贴出最终的配置：
CPU: Intel Core [url=mailto:i7-6700K@4.6GHz]i7-6700K@4.6GHz
Cooler: Scythe Ashura Shadow
Memory: G.Skill Trident Z DDR4 3200 8G x2
MB: Gigabyte Z170X-Gaming 7
Storage: Intel SSD 750 400G + Plextor M5P 128G + WD 640G/2T/4T
GPU: MSI GTX1080 Gaming X 8G
Audio: Creative X-Fi Titanium HD
PSU: Seasonic SnowSilent 750
Chassis: Antec P280-White
Monitor: Dell UltraSharp UP2516D
Mouse: Razer DeathAdder 2013
Keyboard: Cherry G80-3000 MX Clear
Speaker: HiVi M200 Mk.III
下文顺序：
1、PSU: Seasonic SnowSilent 750；
2、GPU: MSI GTX1080 Gaming X 8G
3、Monitor: Dell UltraSharp UP2516D
看我捉急的封面PS技术
--------------------------------------------长文警告！正式开车！--------------------------------------------
1、Seasonic SnowSilent 750
电源这个组件，和机箱一样，总有点边缘角色的悲剧色彩，在以前往往被DIY玩家所忽视（其实现在也很容易被忽视）。它们不像CPU主板GPU内存等直接影响一台电脑的性能，却是一台PC稳定运行的保证。
Seasonic（海韵）作为电源大厂，出品和售后都算是业内翘楚。从低到高各档次基本都有产品覆盖，产品线组成大概如下：低端铜牌S12II系列、中端铜牌全模组M12II系列、中端金牌半模组G系列、高端金牌全模组X系列以及高端白金牌全模组P系列。我目前在用的是G-550，额定550W，80Plus金牌转换效率，半模组设计都很合我胃口，对于新平台也是游刃有余。然而！
海韵在2014年底推出了一个新系列，也可能并不会作为一个系列而只是一个特别版，SnowSilent 1050/750。名字已经反映了这两个电源的一些特点：Snow是颜色，雪白涂装；Silent是静音，风扇静音技术甚至Fanless可以期待；1050/750就是额定瓦数了。我是从@茶茶[/url] 的R9 Nano评测贴中第一次发现这枚电源的，当时惊为天人，太好看了喂(¯﹃¯)！由于渠道和钱包问题，磨磨蹭蹭直到最近，我才终于将其收入囊中，我是单卡神教教徒，选择的是相对低瓦数的750W款。
开箱之前介绍一下，SnowSilent 750是由Seasonic自家的旗舰P系列白金电源的小瓦数方案小改而来，基础电气结构是久经考验的全桥谐振LLC+同步整流+DC to DC，器件用料毫无疑问也是顶级，同时还改进了其风扇控制部分，虽然不是完全的Fanless，但相比P系列的35%负载起转，SS系列将风扇起转点提高到了50%负载，也就是说输出在400W以下时，风扇会一动不动，不可谓不激进。小算一下，假设我的CPU满载120W，显卡满载220W，其他部件50W-60W，全平台极限满载时功率大约是400W，也就是说我的SS750在绝大部分情况下都是一个Fanless电源……赞√

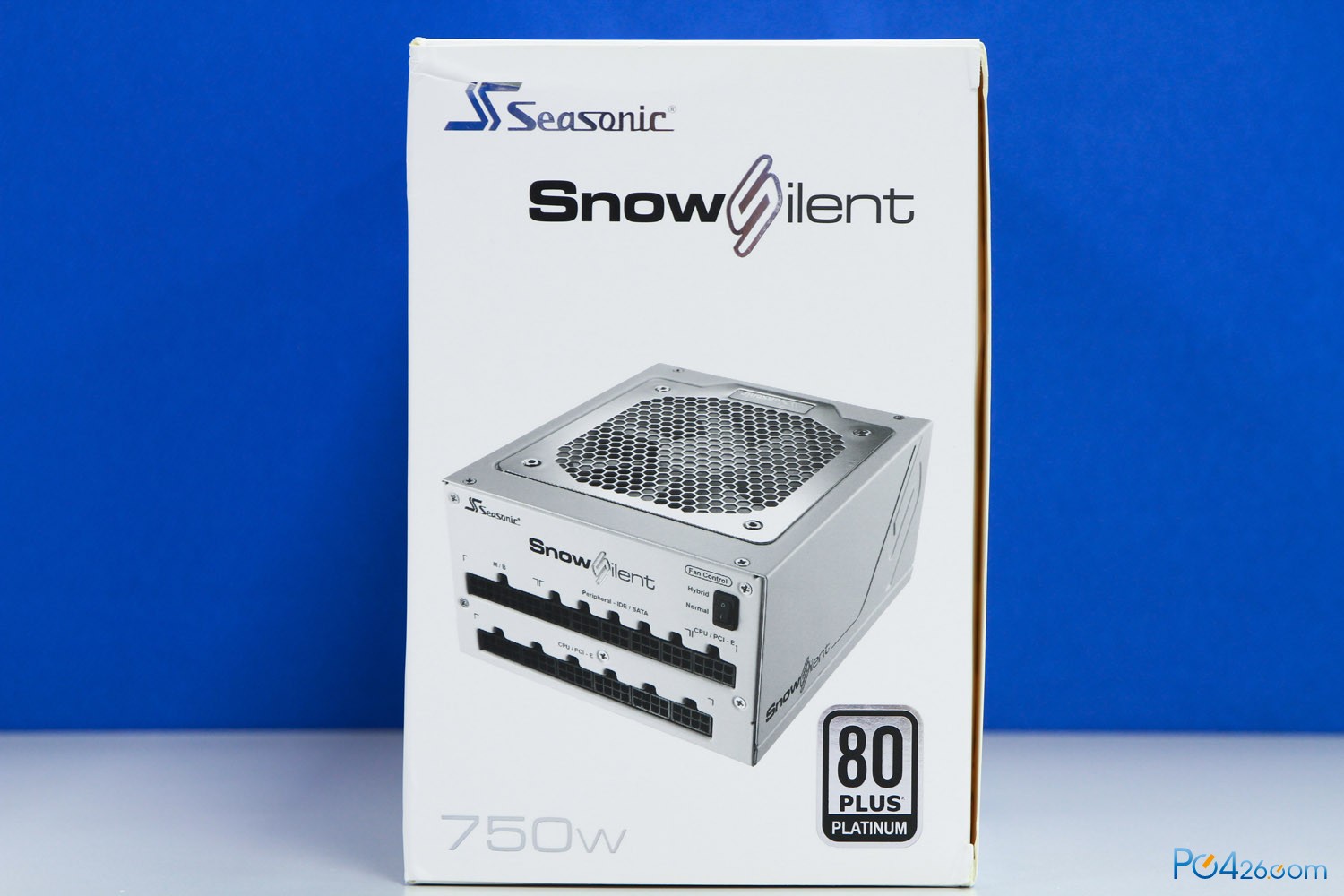

开箱，一如其名的全白色包装，表面的Seasonic商标、80Plus认证、750W字样等都做了银色反光处理，这个样式的设计接下来你还会持续看到。

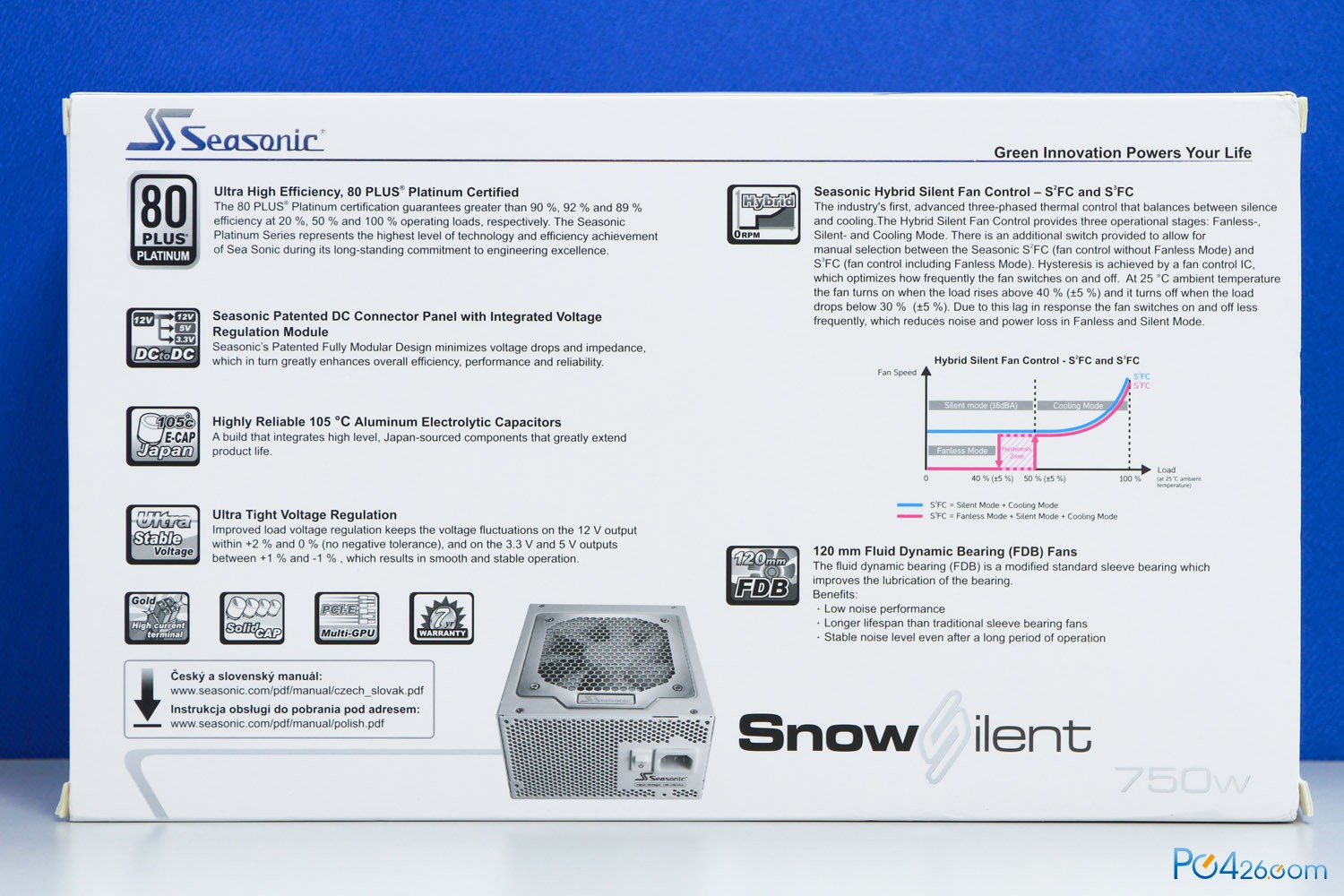

背面有特性介绍，左边基本是用料，右边是风扇，我留着后面讲。
侧面可以看到模组输出口的样子

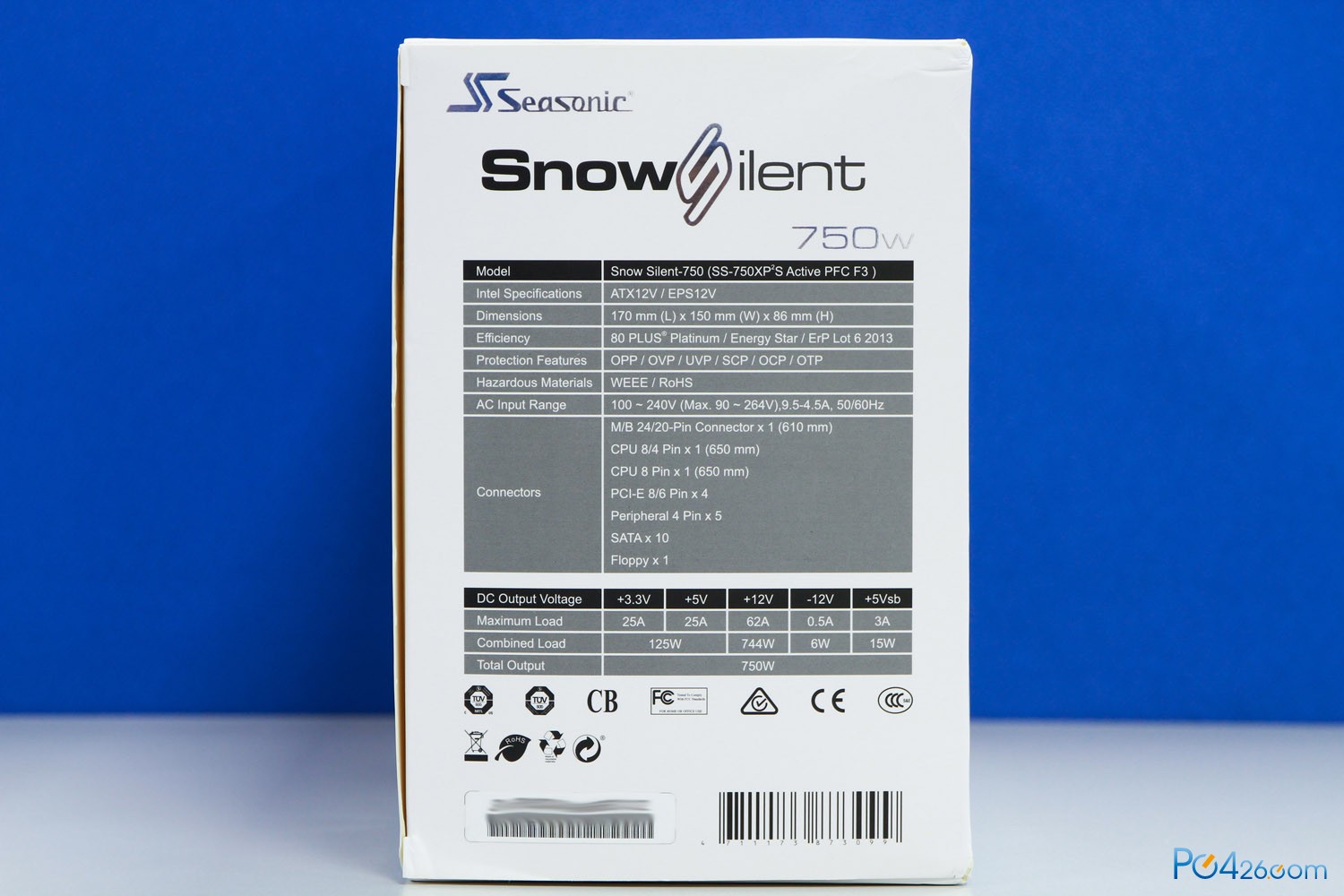

另一边是各路输出详情，可以看到是非常海韵的单路12V设计。PS，大家选电源一定要关注这个输出铭牌，遇到遮遮掩掩不写输出详情或者写得很简略的一定要小心回避。
拆开外包装盒还有一个硬纸盒，侧面还有微笑开口便于拿出来，这个微笑真是很出戏……

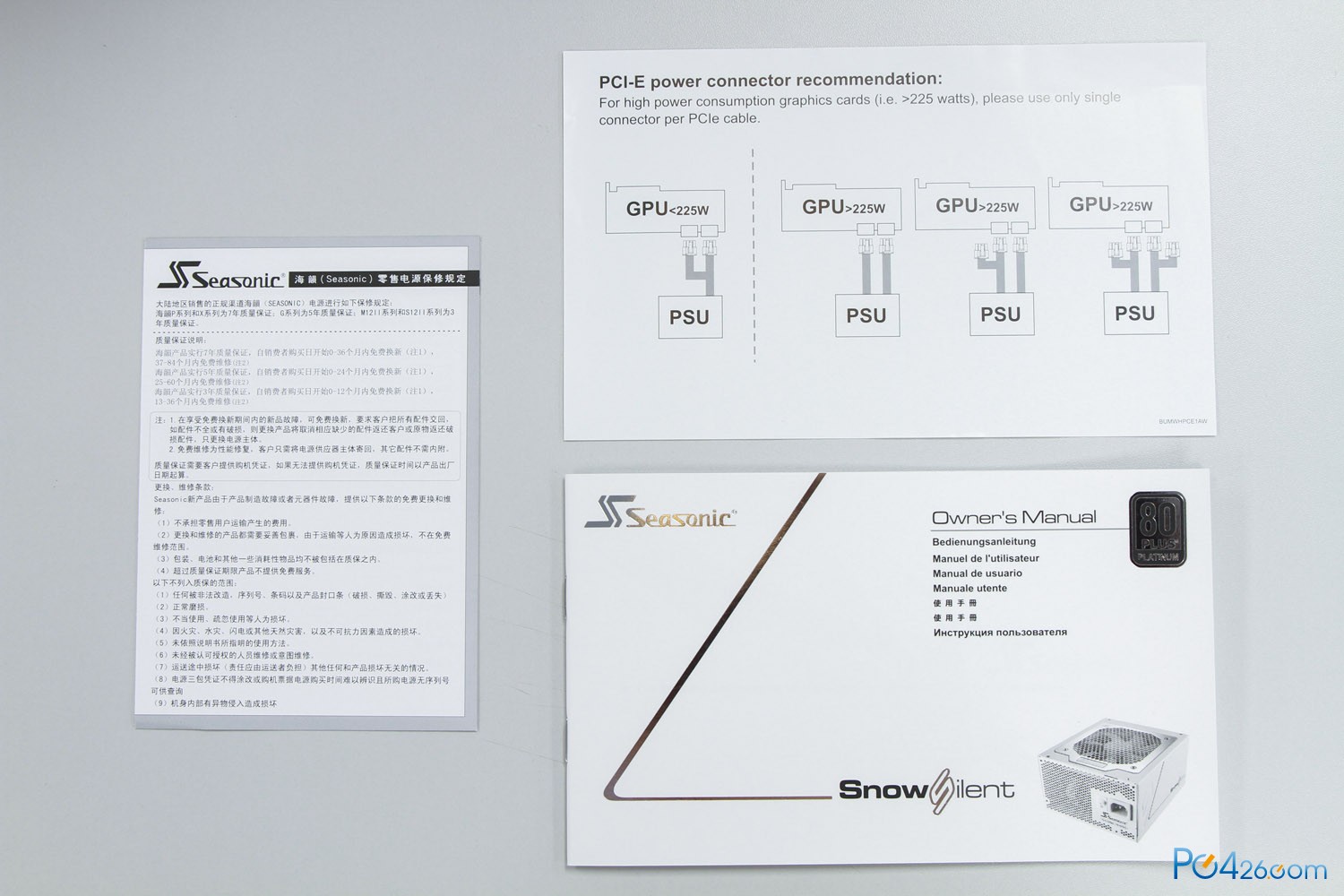

打开内包装，三张纸片，比较有意义的是右上角的PCI-E设备接电推荐，大意就是使用高功耗（>225W）显卡时，尽量一条供电线只使用一个接口，多接口就使用多条线路，尽量减少功率损耗，提高效率。
使用说明书上也是和外包装一致的设计语言

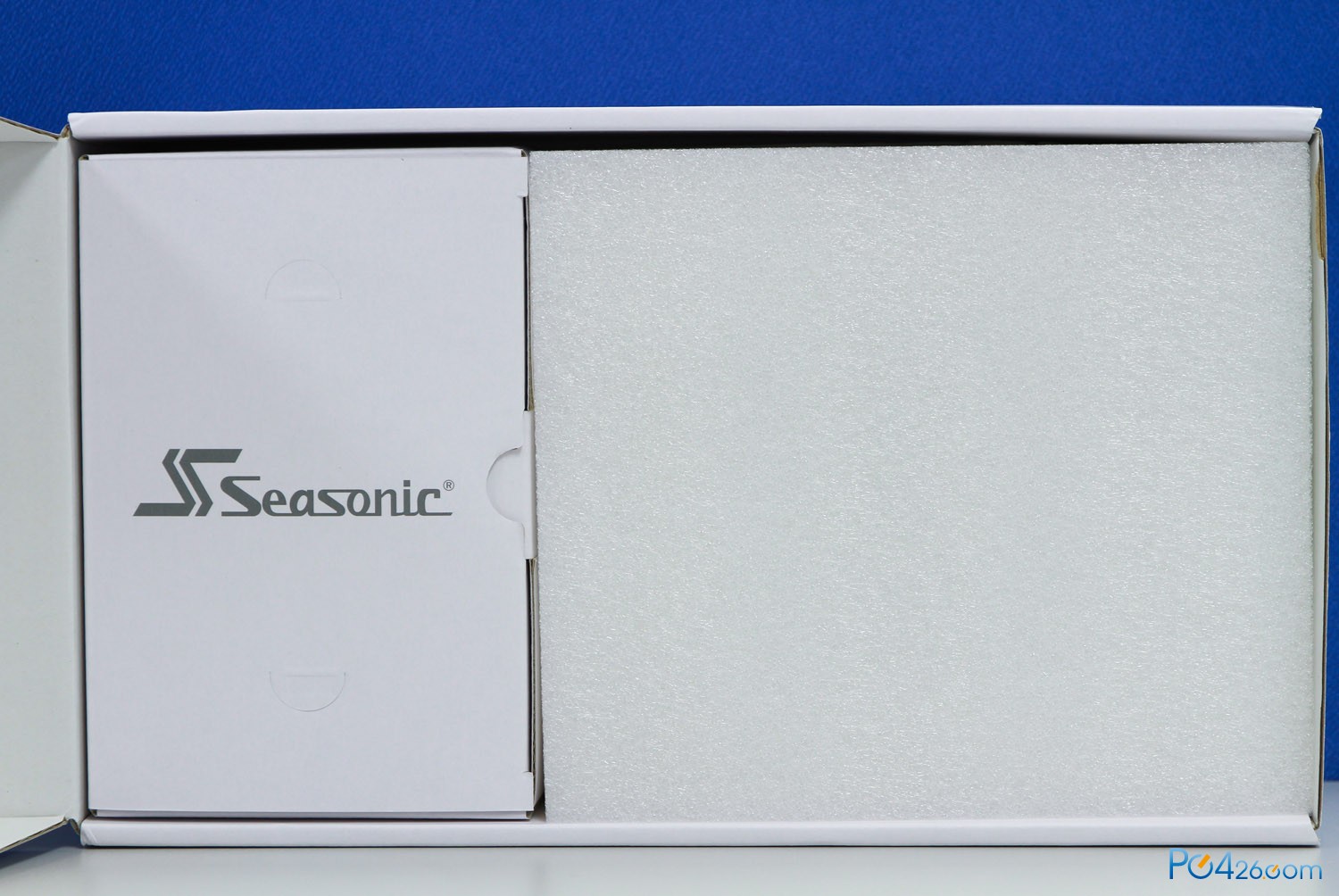

内包装分左右两部分，左边纸盒是配件，右边是电源本体

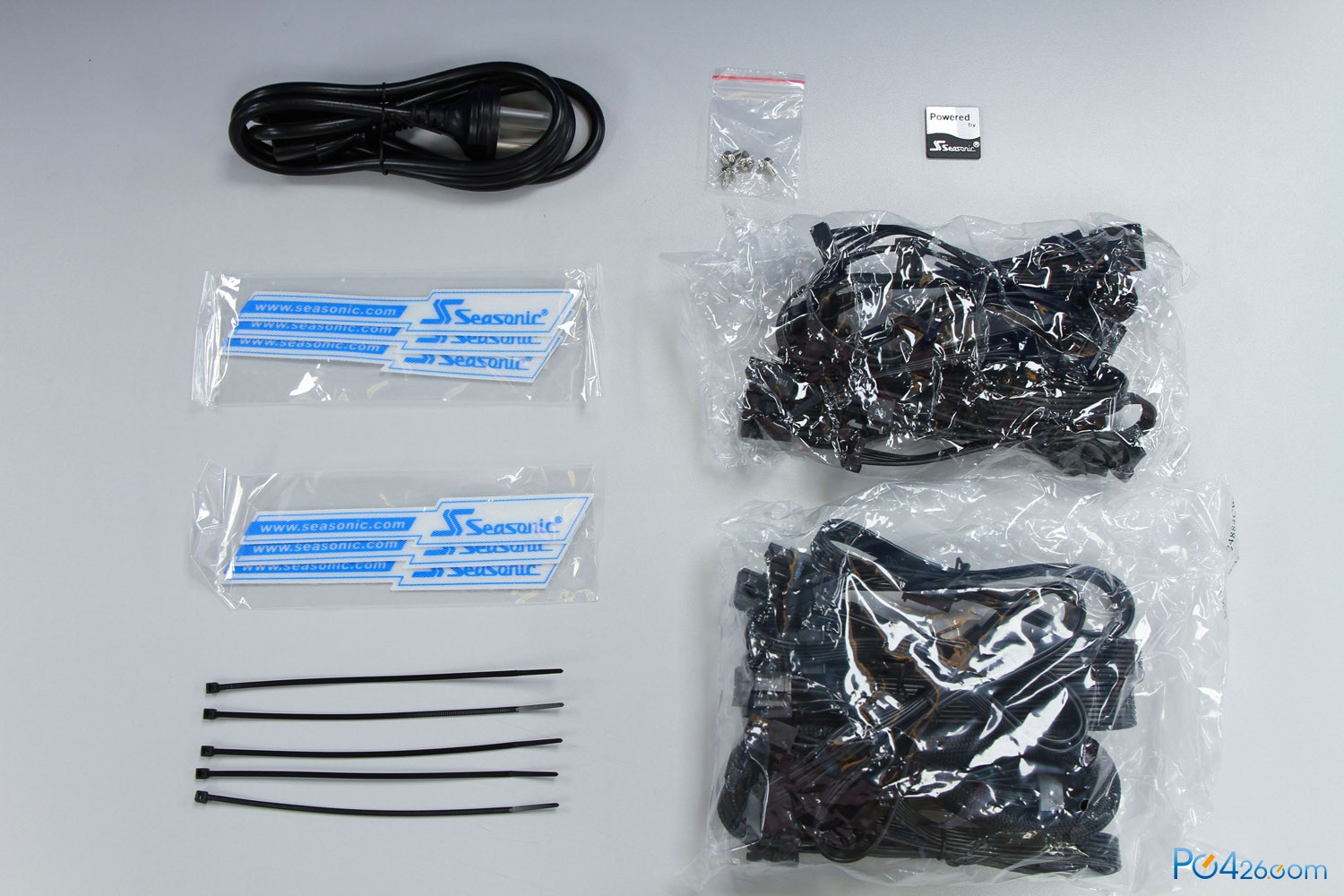

配件除了AC电源、模组线、螺丝钉外，蓝色/黑色素线带和信仰贴纸一个不落，也是海韵中高端一贯的配置了。很可惜模组线是黑色的，我就不拆了，自己找人定制镀银线去。
模组线路配置方面，提供了主板20/24pin x1，CPU 4/8pin x1，CPU 8pin x1，PCI-E 6/8pin x4，SATA x10，大4pin x5，软驱x1，可以说750W电源能干的事情都给你配齐了。
信仰贴纸，瞬时功率输出提升50%！（大雾）
本体还有个白色绒布袋子，这配色基本算是贯彻到底了

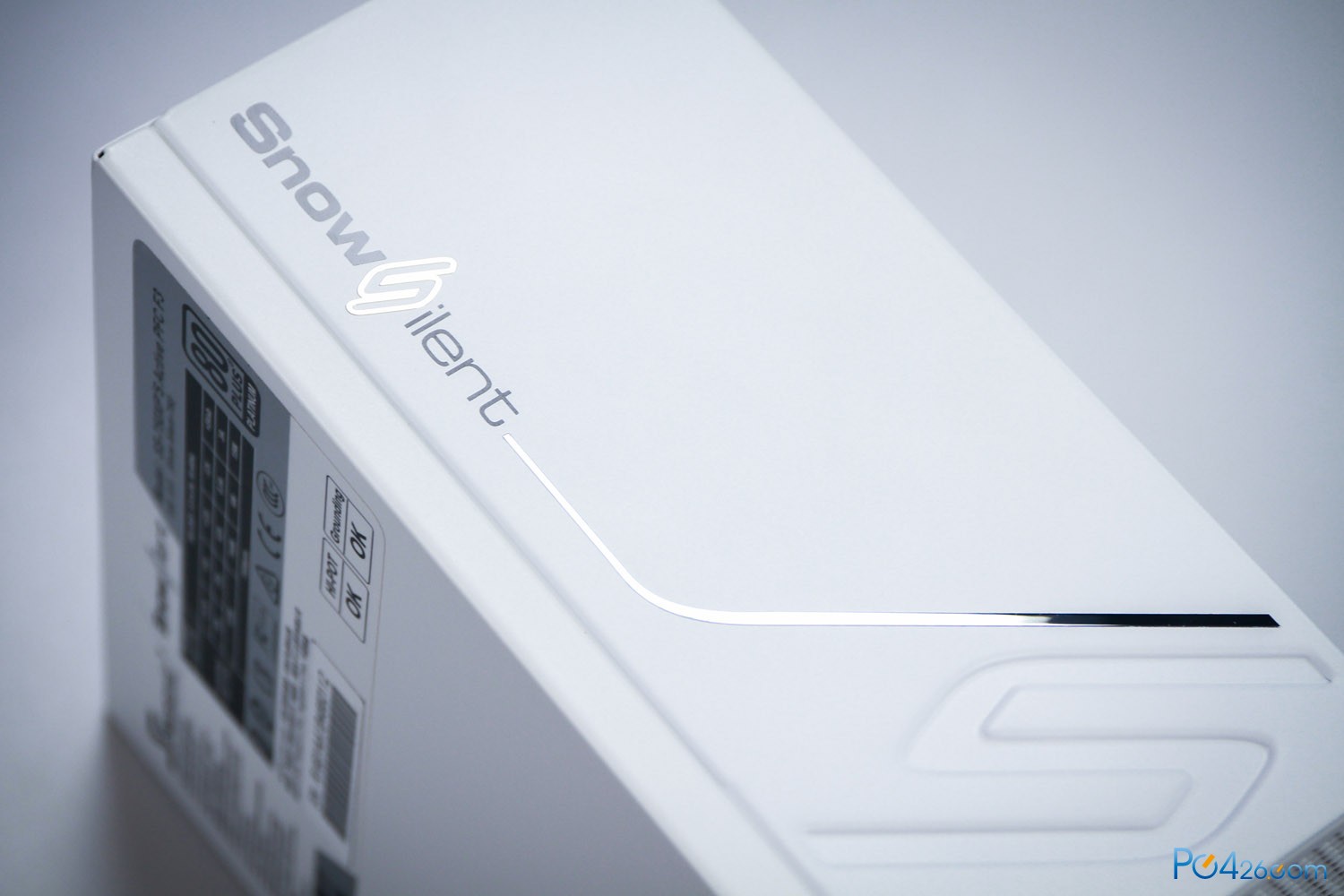

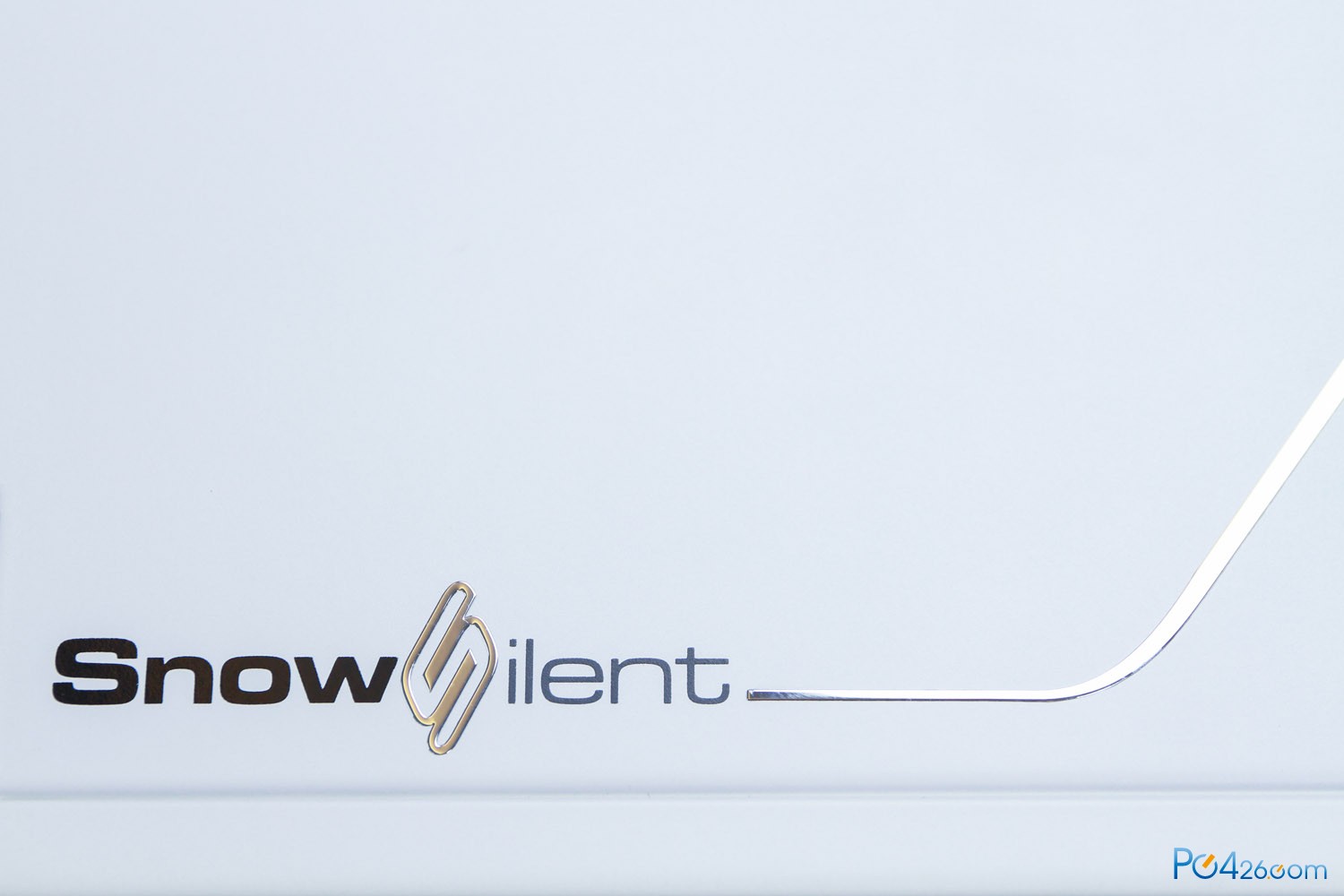

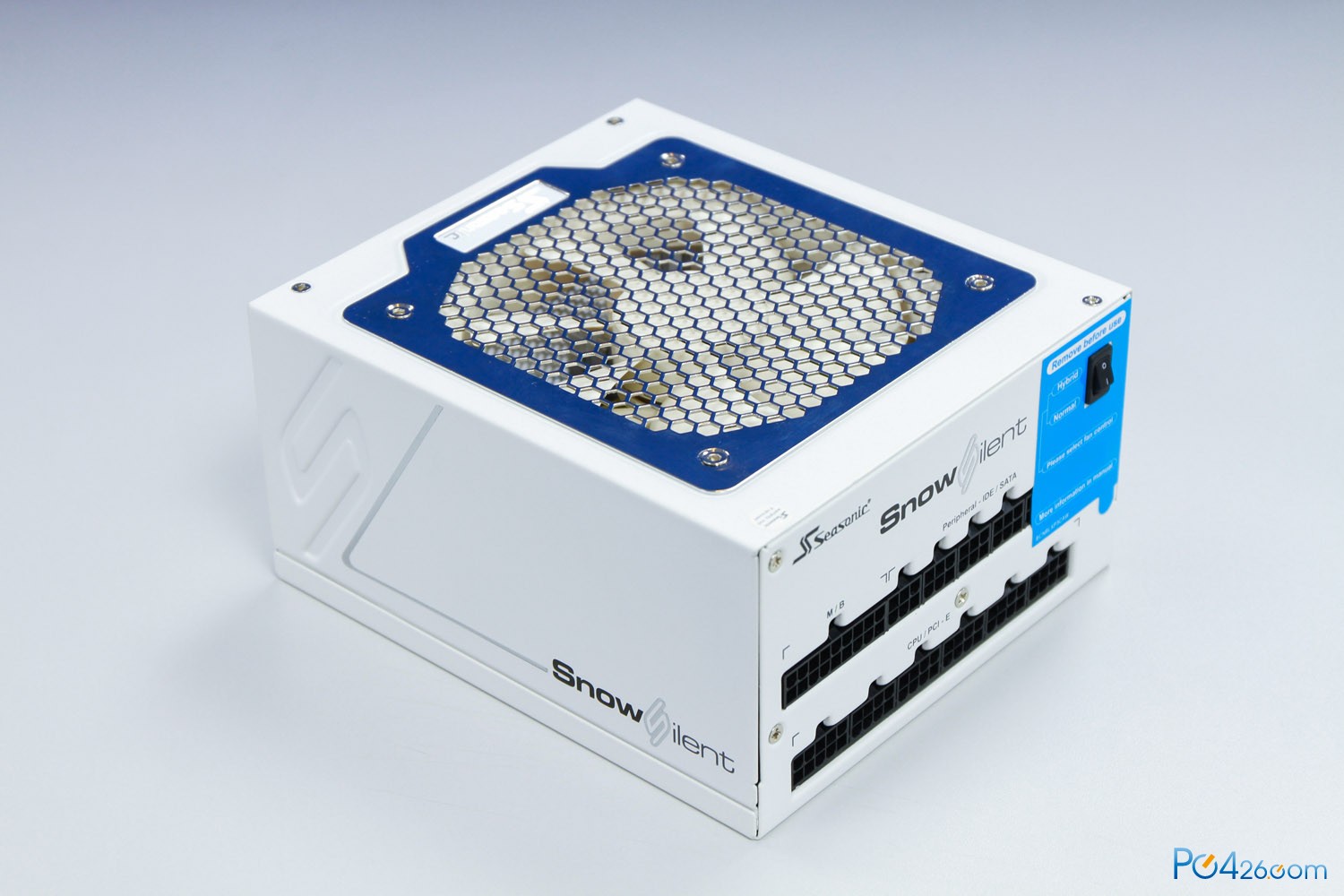

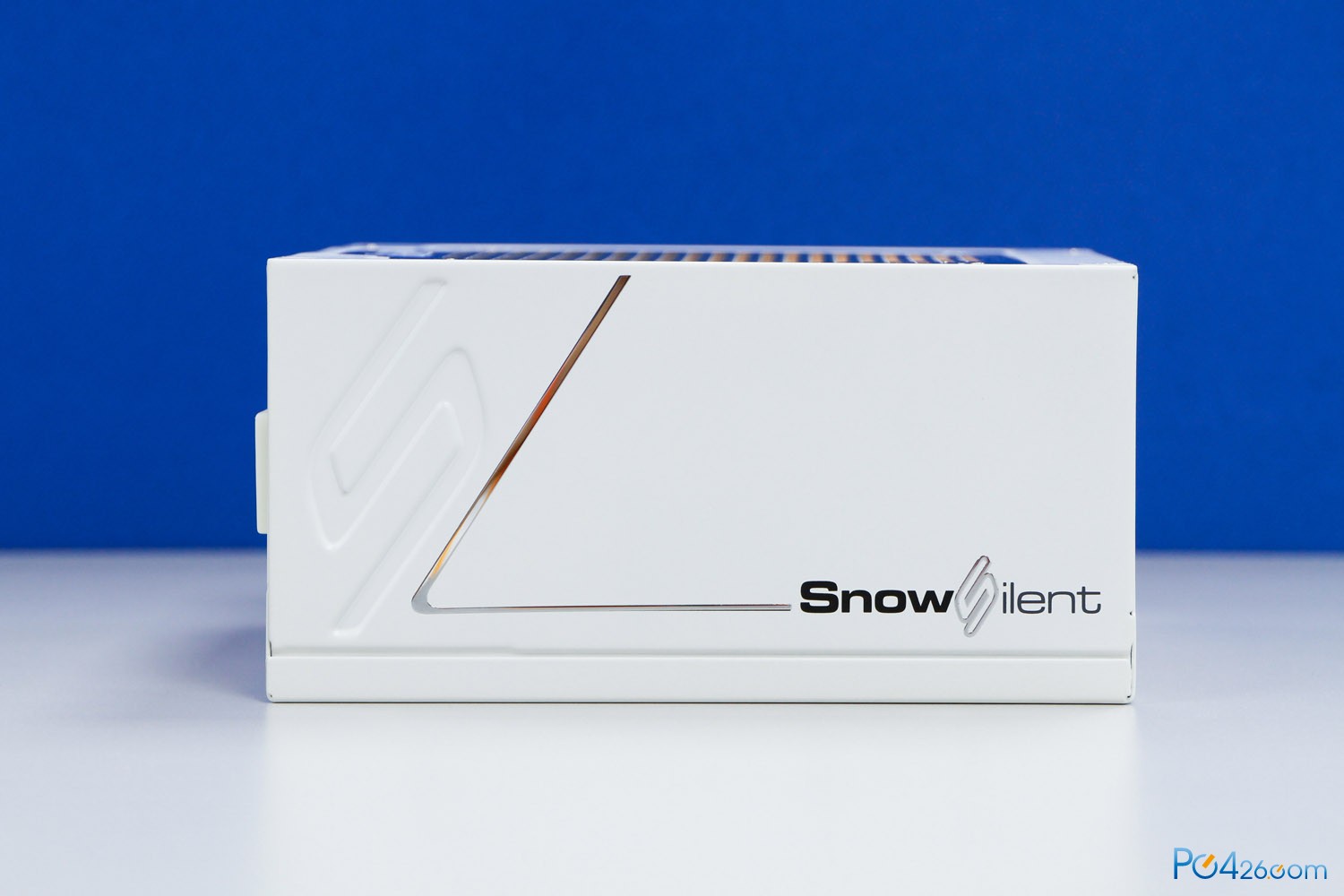

锵锵~颜值极高的本体终于出现了！一样的设计语言再次出现，海韵在电源表面实现了微磨砂白色底壳+黑色喷涂字样+镶嵌镀铬装饰+冲压装饰，作为一颗电源的颜值算是很有追求了。

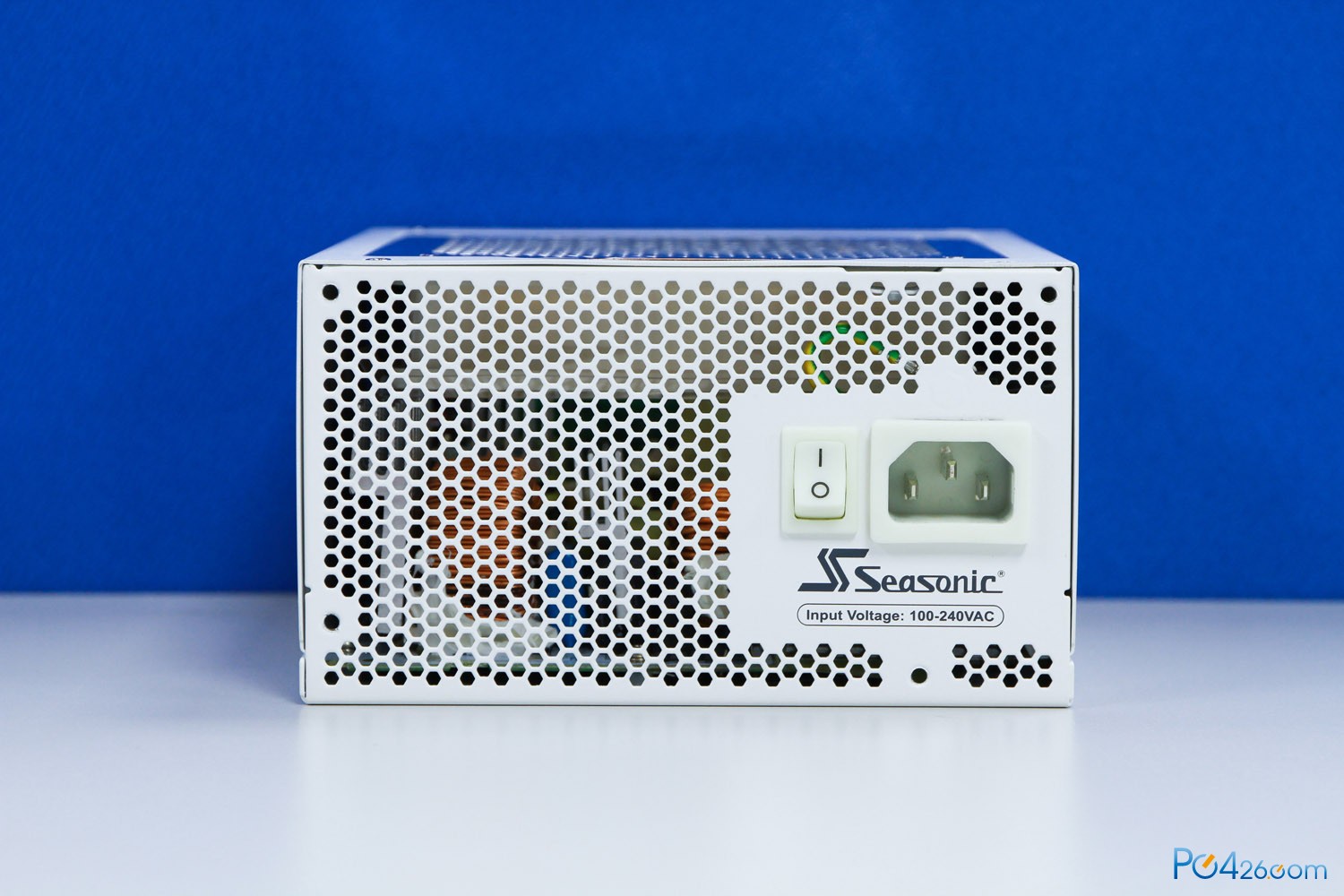

背面的出风口+AC接口+开关也是全白

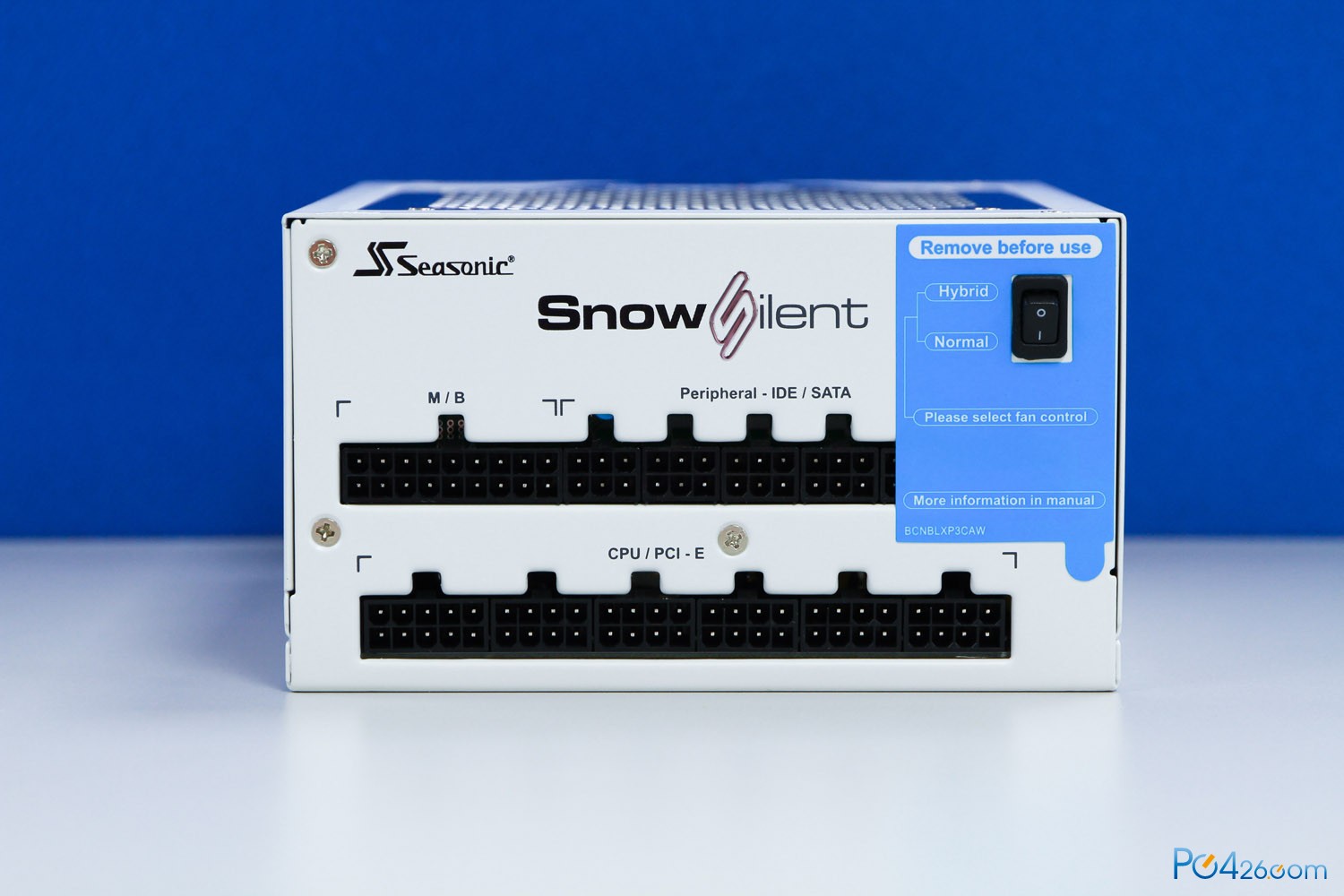

模组线接口这边稍稍可惜，不过搭配一点黑色我觉得视觉更加平衡

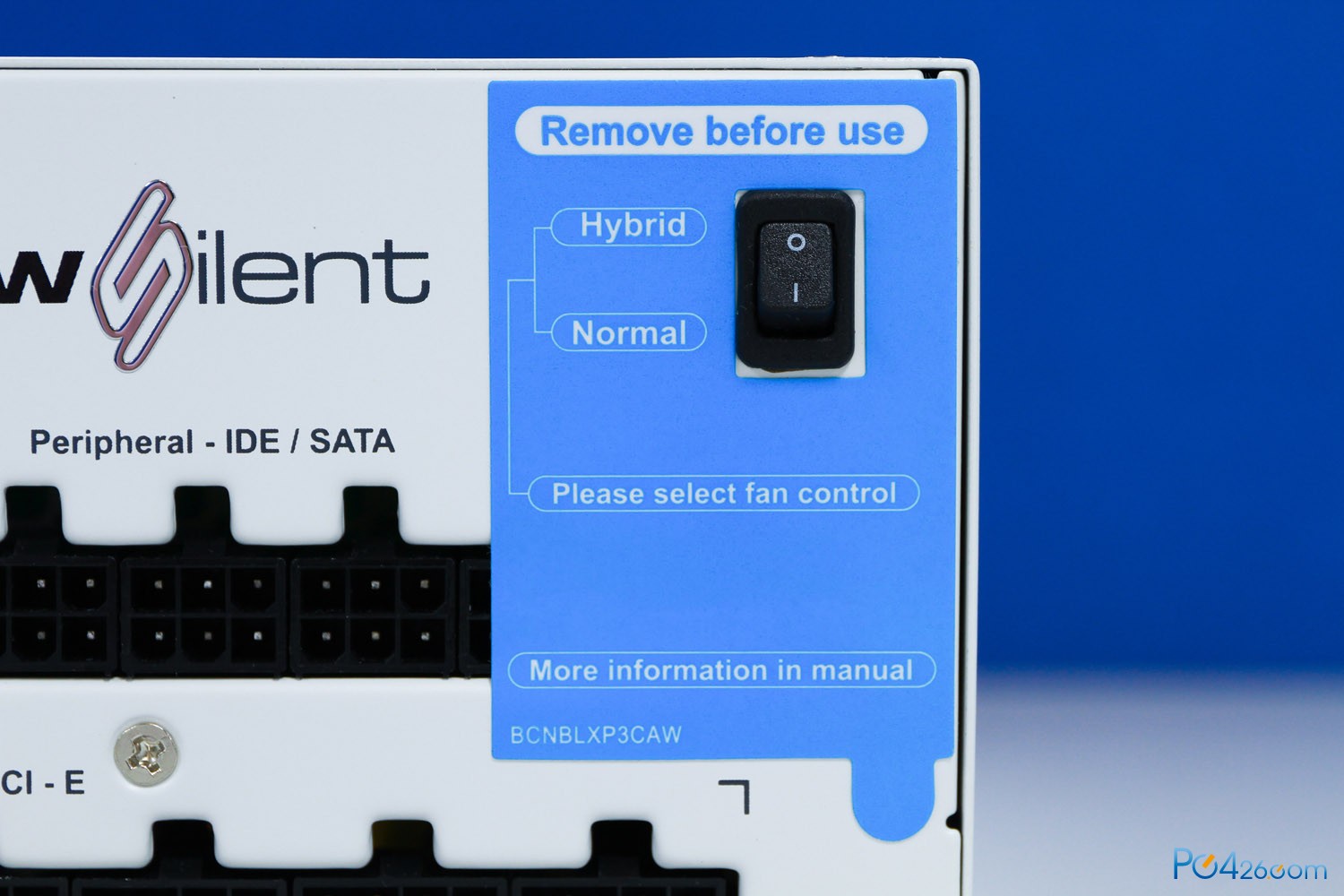

右上角就是风扇模式切换开关，Normal就是普通的S²FC模式，50%负载以下保持最低转速巡航，50%负载以后转速逐步提升；Hybrid就是混合动力S³FC模式，50%负载以下风扇停转，50%以上和普通模式一样，适合追求极致静音的用户。
SS750的风扇有别于X系列和P系列的山洋9s滚珠轴承风扇，选用了12cm FDB（Fluid Dynamic Bearing，液态轴承）风扇，FDB可以看做是普通含油轴承的改进版，宣称工作噪音更低，寿命比普通含油更长（当然没有滚珠那么长），长时间使用后也能保持良好的静音性能。风扇在低转速的情况下，切风声并不显著，而轴承声音更为明显，这时候其实FDB相比滚珠轴承更有优势，也许海韵是出于这样的考量选择了FDB（也可能是山洋9s做不了白色2333333333）。

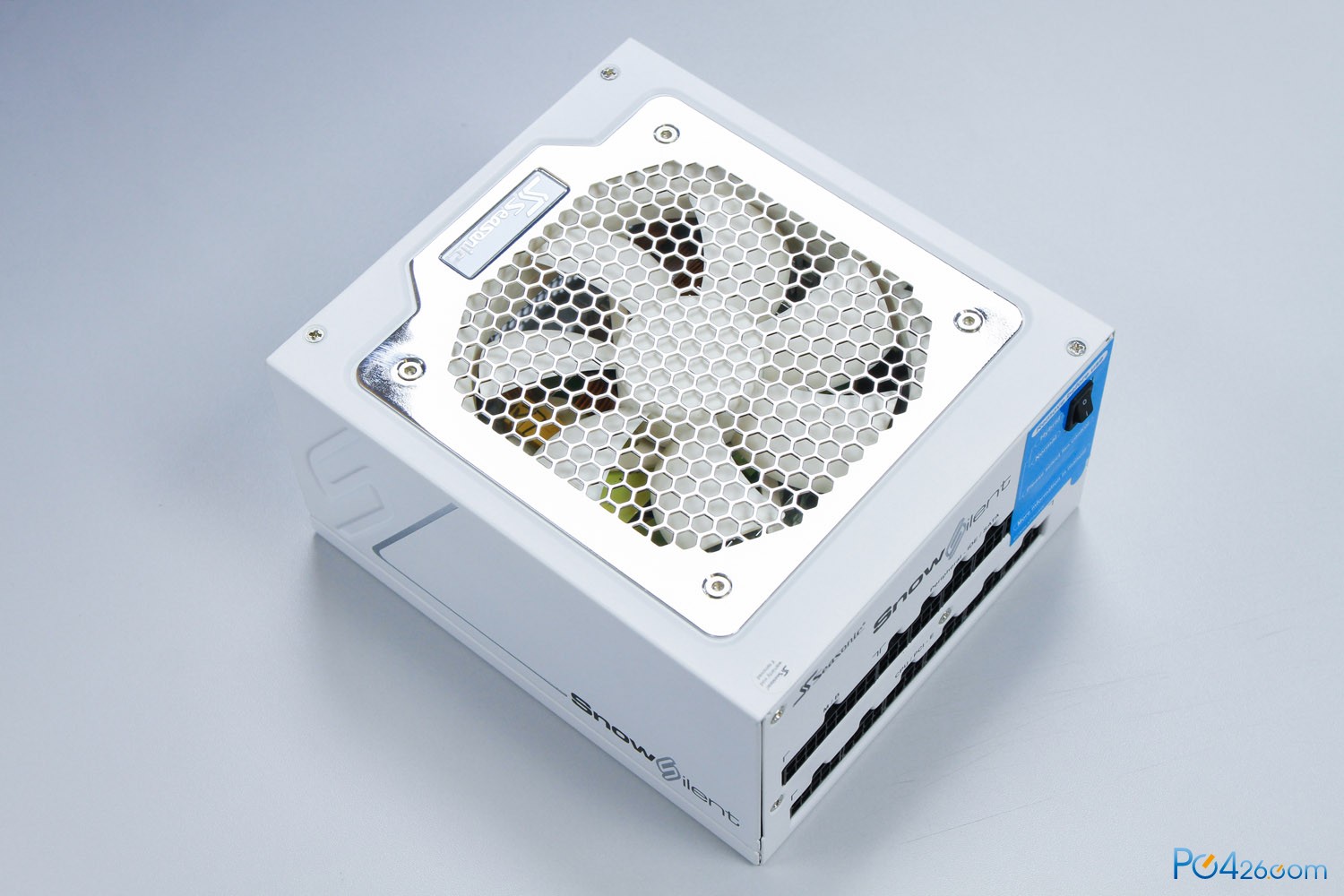

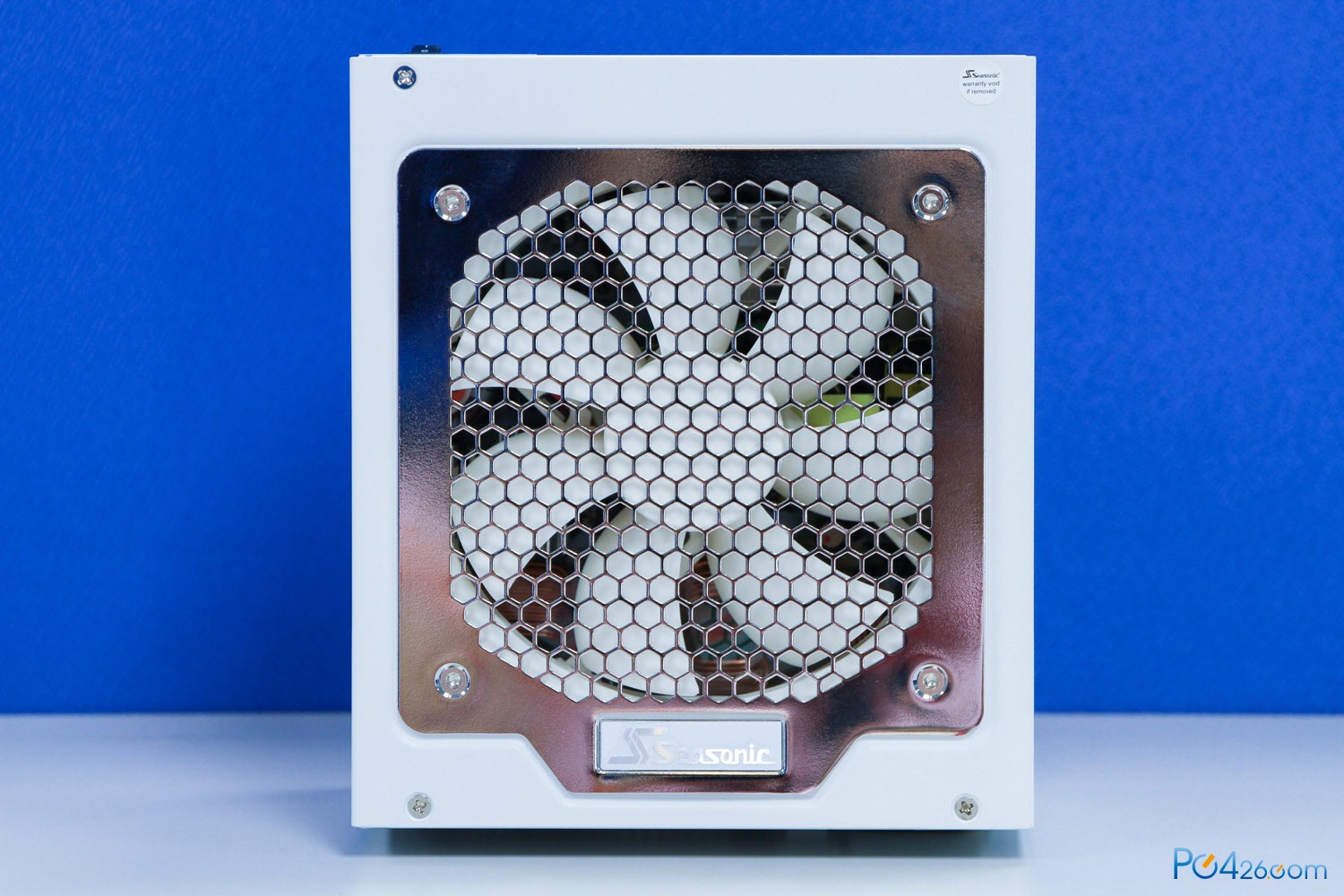

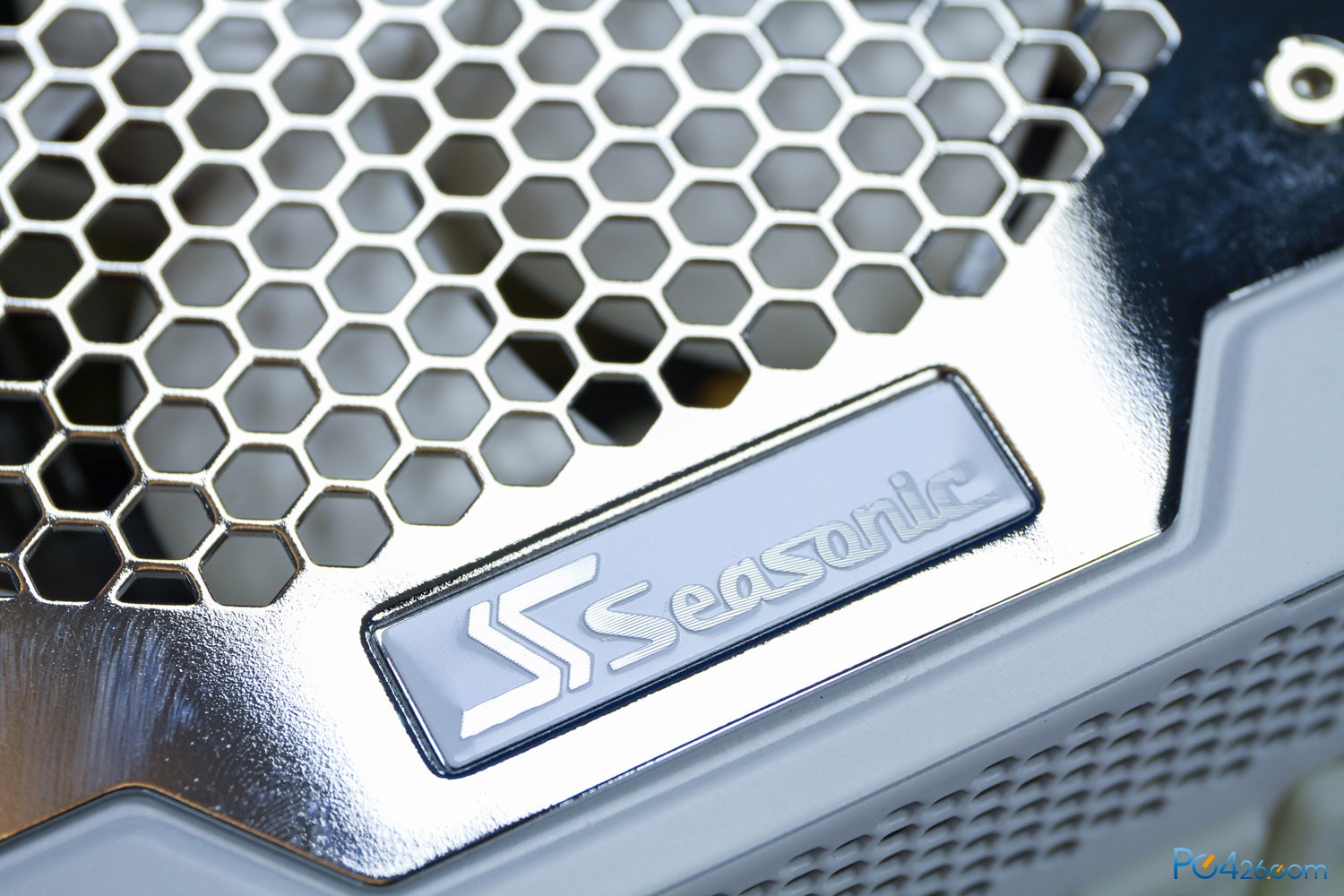

进风口是一圈镀铬蜂巢挡板，非常拉风，同样信仰Logo也不能少
图赏
至于拆解和性能测试当然由专业机构来做，以下部分均来自超能网的资料，有兴趣可以移步看[url=http://www.expreview.com/portal.php?mod=view&aid=44334]专业的详细评测

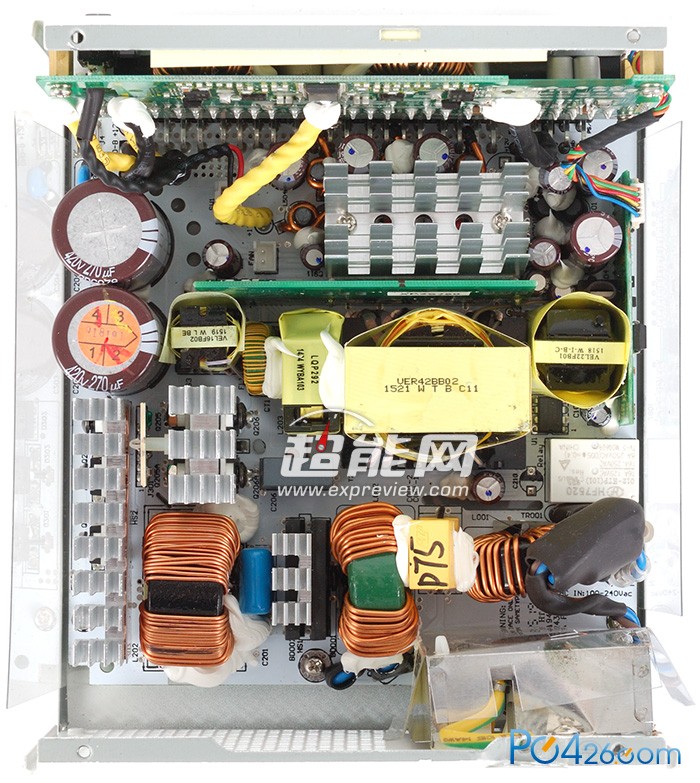

整齐饱满的内部布局，连PCB和阻焊料都是白色的

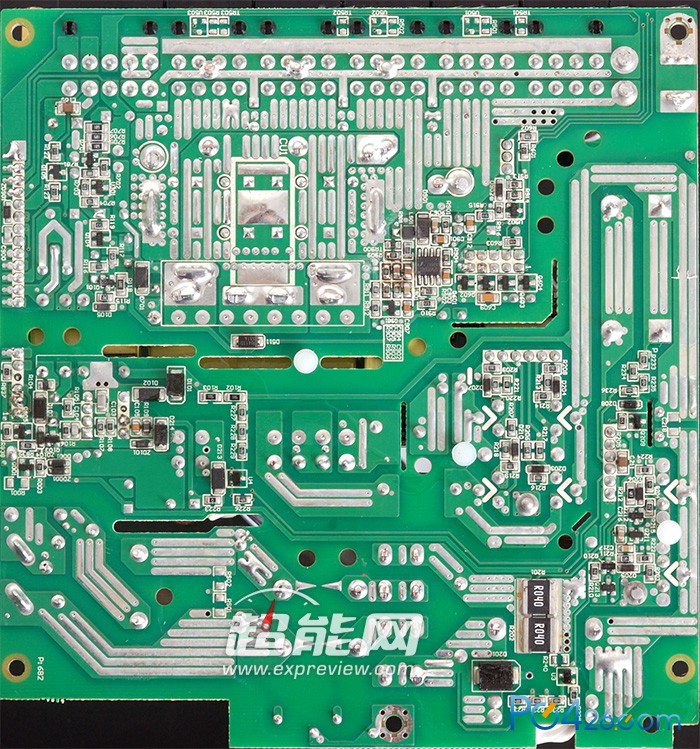

赏心悦目的PCB背面，水平极高的Layout
至于SS750的电气性能，太长不看版：超能网设置了一个以100分为标杆的测试体系，SS750获得了101.23分（这里应有谦虚的微笑）
详细一点说，80Plus白金级别的超高转换效率，一贯优秀的纹波控制，近乎bug级别的电压稳定性，理想的掉电保持时间，极强的静音效果，无不彰显了SnowSilent系列旗舰级的电气性能，加上加工困难的高颜值外壳和7年质保，该系列更像是P系列的特殊衍生限量版，值得有爱之人入手收藏：）
2、MSI GTX1080 Gaming X 8G
不知是老黄芯片的锅还是镁光显存的锅，反正10系新N卡是让人欢喜（性能）让人愁（供货），早在5月上旬老黄便发布了16nm新世代的Pascal架构旗舰GTX1080，5月17号NDA解禁，越来越多性能被披露，讲真，这个180W的小核心旗舰真的让人印象深刻，然后大家翘首以盼27号晚开售，只有信仰公版就算了，几秒卖光是几个意思？憋了大半个月库存就100张不到？excuse me？（此处应有黑人问号.jpg）
后来大家慢慢习惯了，时有时无的FE公版，见首不见尾的非公，直到6月台北ComputeX展会之后才算是集中曝光了各家的非公，但性能和售价也是遮遮掩掩不知道在想什么。
这代10系显卡依旧分为公版和非公版两种，公版因为用上了新模具和真空腔均热板散热，老黄自我感觉极好，于是将公版冠以了Founders Edition创始人信仰版的名号，卖到了$699的高价，然后和其他厂商说“你们的非公就从599刀起售吧~”。殊不知各大AIC怎么会服，顶级非公从没输给过公版（售价）！于是老黄这招最后只起到了抬高价格的效果，摔……华硕将Strix系列强行加上ROG信仰（热管直触）卖到5999，索泰PGF疯狂堆料16相供电卖5699，技嘉萤火虫豪华版5699，影驰HOF 5699……倒是有部分缩水一点的非公卖4999或者更低的价格，但作为旗舰总让人感觉缺了什么。思来想去，最后决定继续支持老东家微星，从一位抢卡大神手中拿到了这张MSI GTX1080 Gaming X 8G。
Gaming系列在微星显卡产品线中属于中端，上有HAWX和Lightening，下有一些什么Armor、Air奇奇怪怪系列。但就目前来看，微星不打算在1080上推出旗舰Lightening型号，而Gaming会推出Z和X高低两个型号，那估计HAWX也机会不大了，Gaming很可能就变成这一代的旗舰系列。Z相比X除了预设频率可能更高，背板上应该会加入RGB灯，这些对我吸引力不大，所以选择了X（明显是等不下去了）。

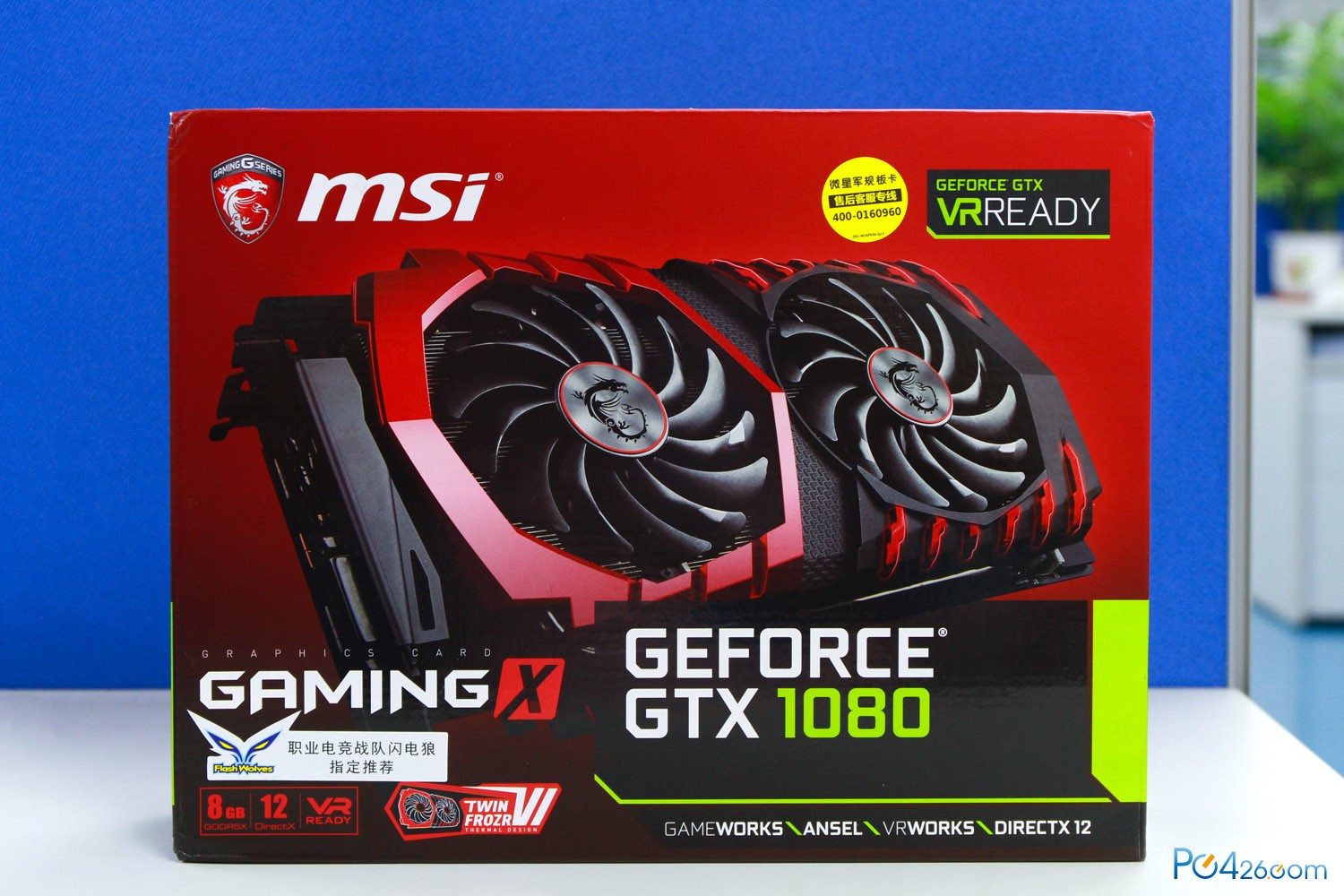

比较普通的盒子设计，主要突出显卡本体
背面是一贯的主要卖点展示
盒子内页上是新一代散热器Twin Frozr VI的Slogon：Play Hard，Stay Silent（静悄悄 大力玩）
非！常！寒！酸！的！配！件！居然只有纸片和光盘，电源转换线给一根意思意思好伐？

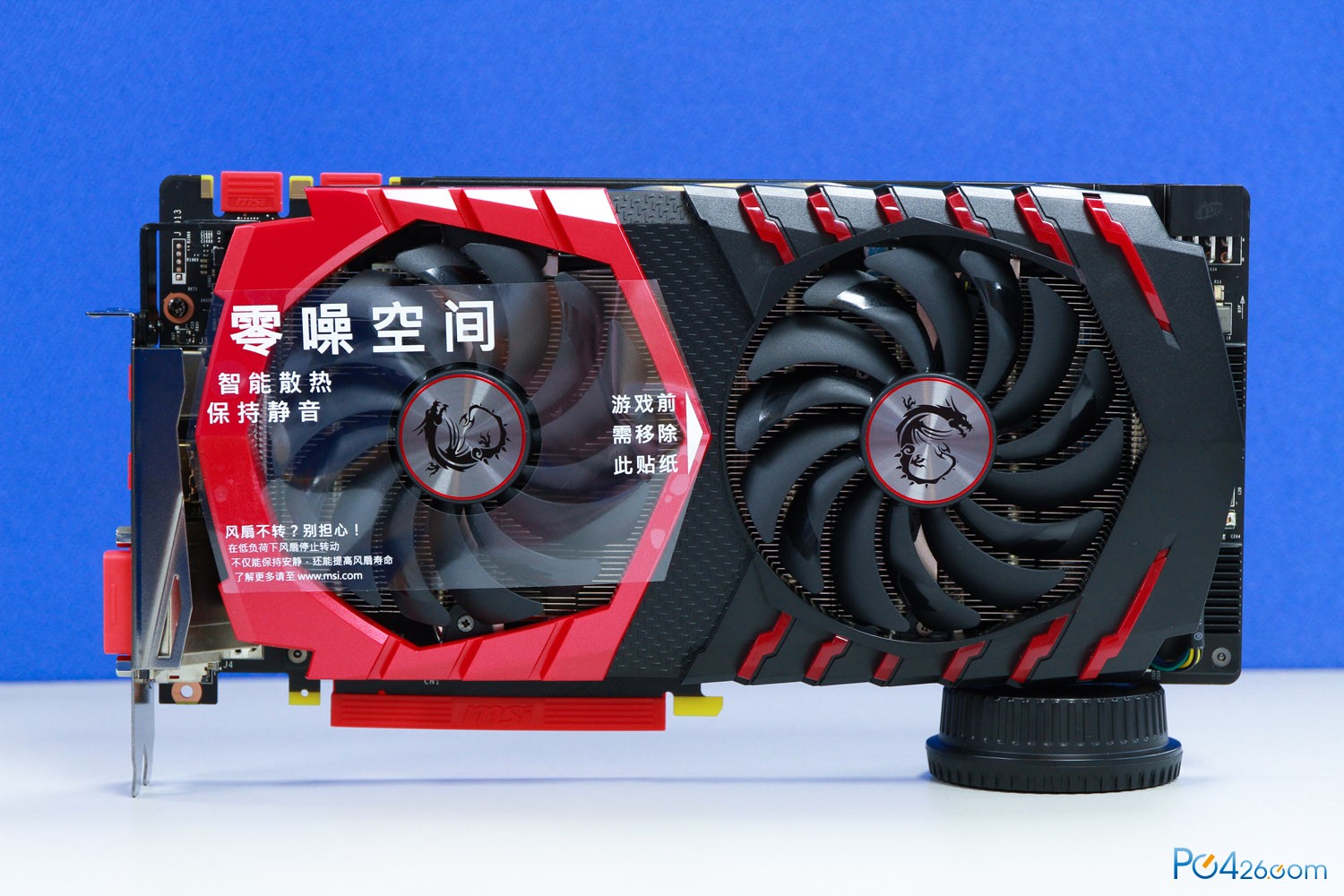

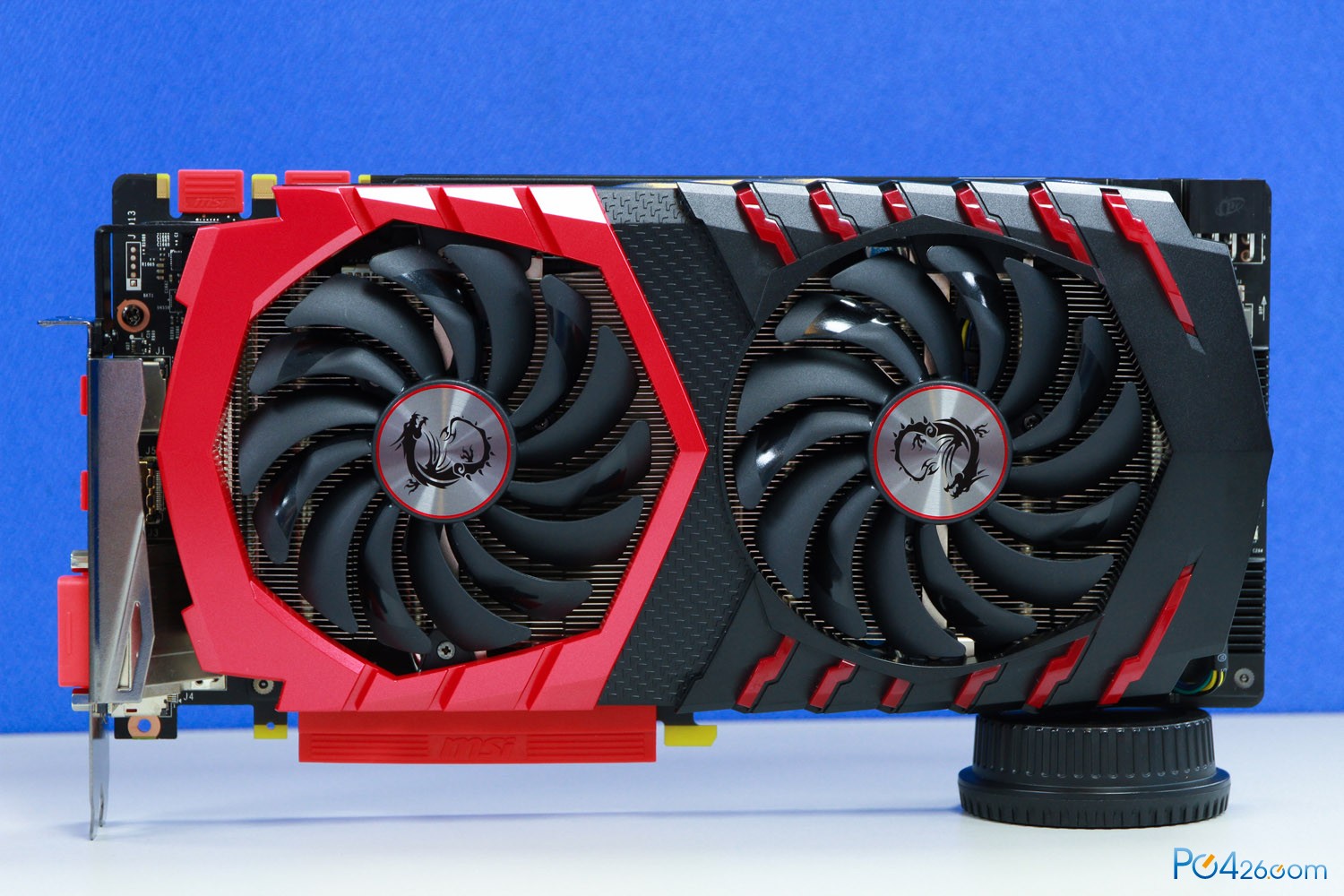

个人感觉本体还是很美貌的(¯﹃¯)
微星Gaming是非常少见的坚持使用双风扇的系列，尽管风扇尺寸越来越大，但长度控制无论如何都会优于三风扇产品，这也是我之前选择微星GTX760的原因。加上微星坚持使用大面积铜底+多热管，在9系卡上其实际散热性能还能胜过某些三风扇产品，所以这方面我不太担心。但因其双槽设计鳍片较薄，极限散热能力与顶尖非公3风扇2.5/3槽产品还是有差距的。

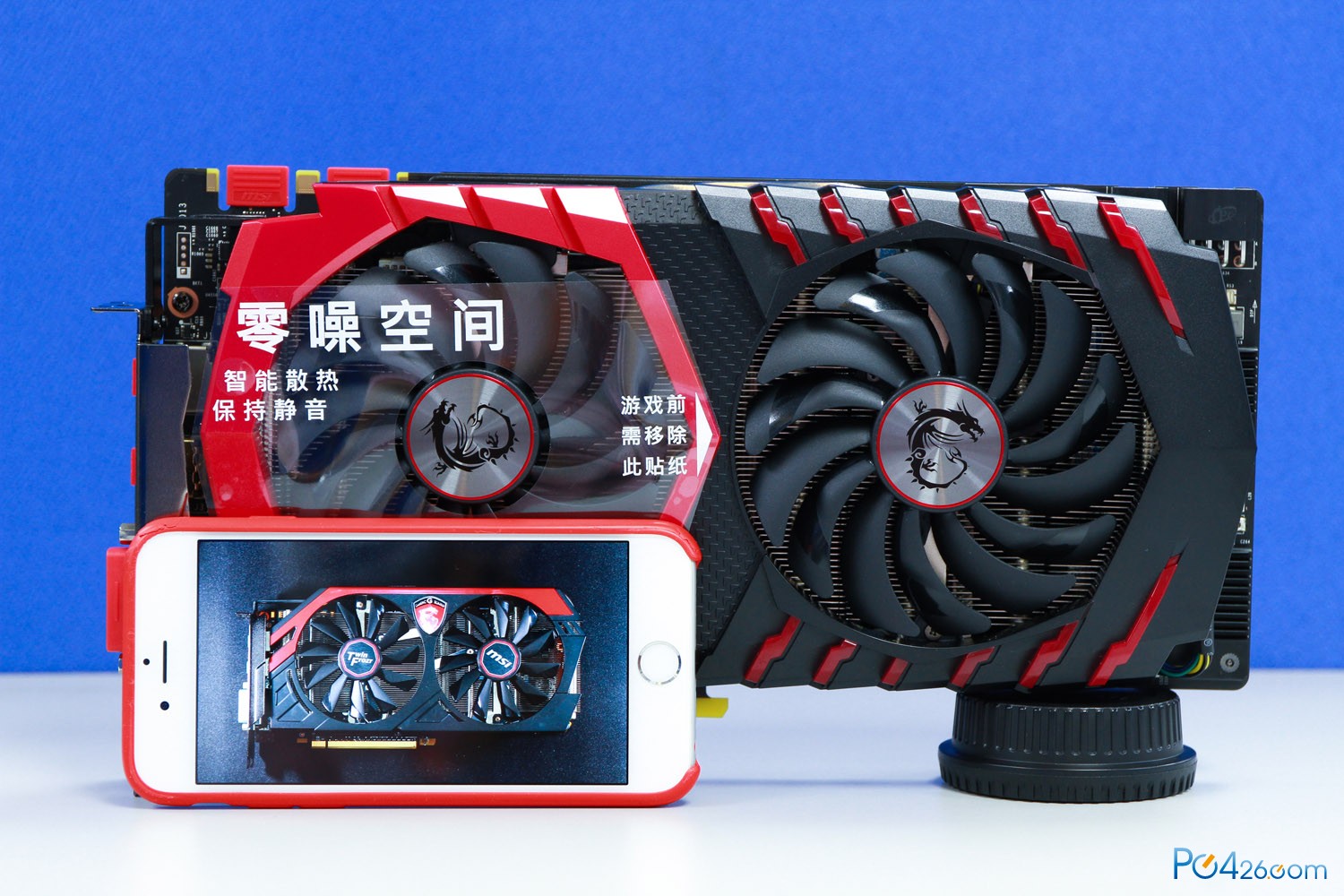

这张GTX1080虽然不长，但双10cm风扇真的很大，参考iPhone 6
输出接口与公版一致，全数字接口：HDMI、DP x3、DVI-D

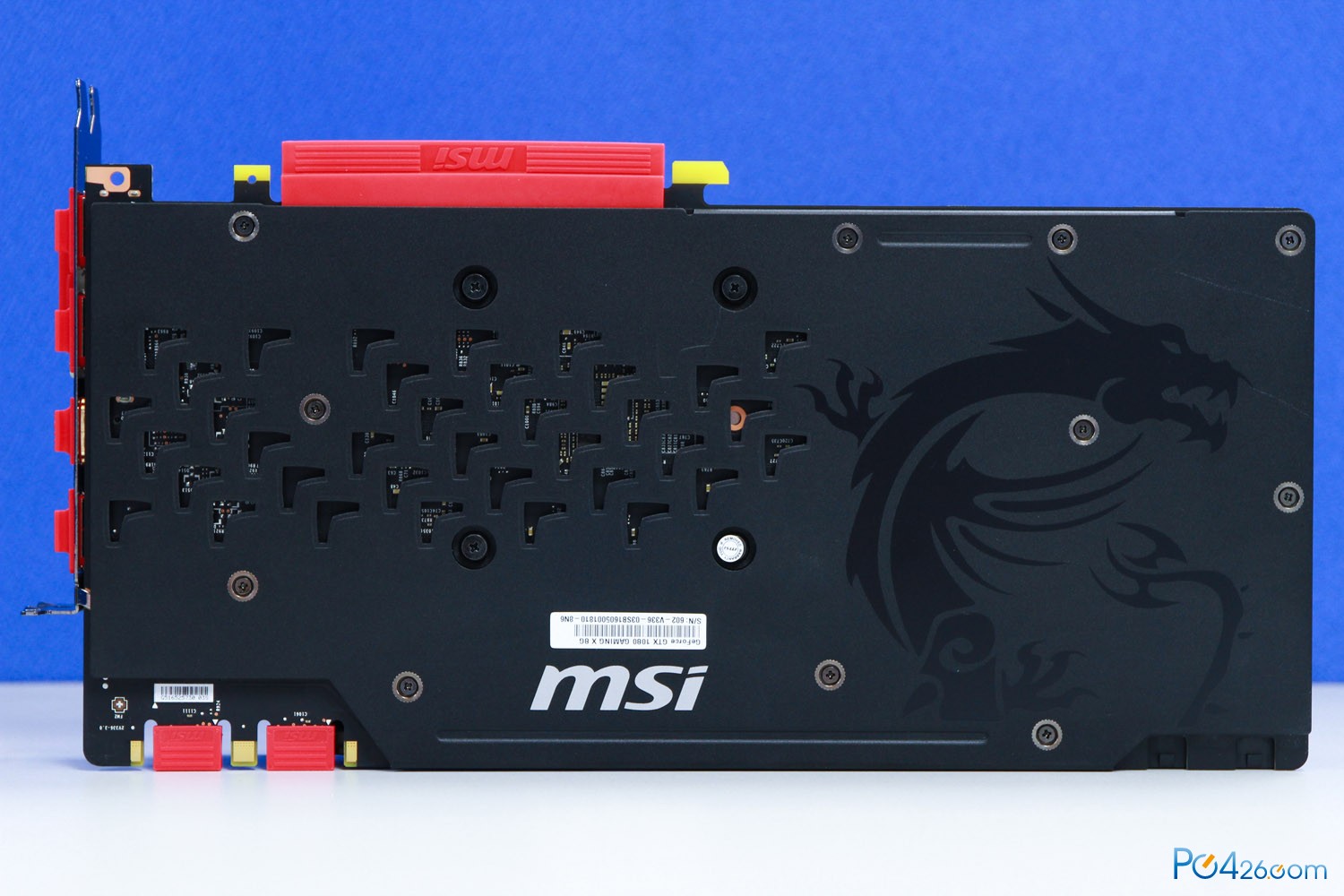

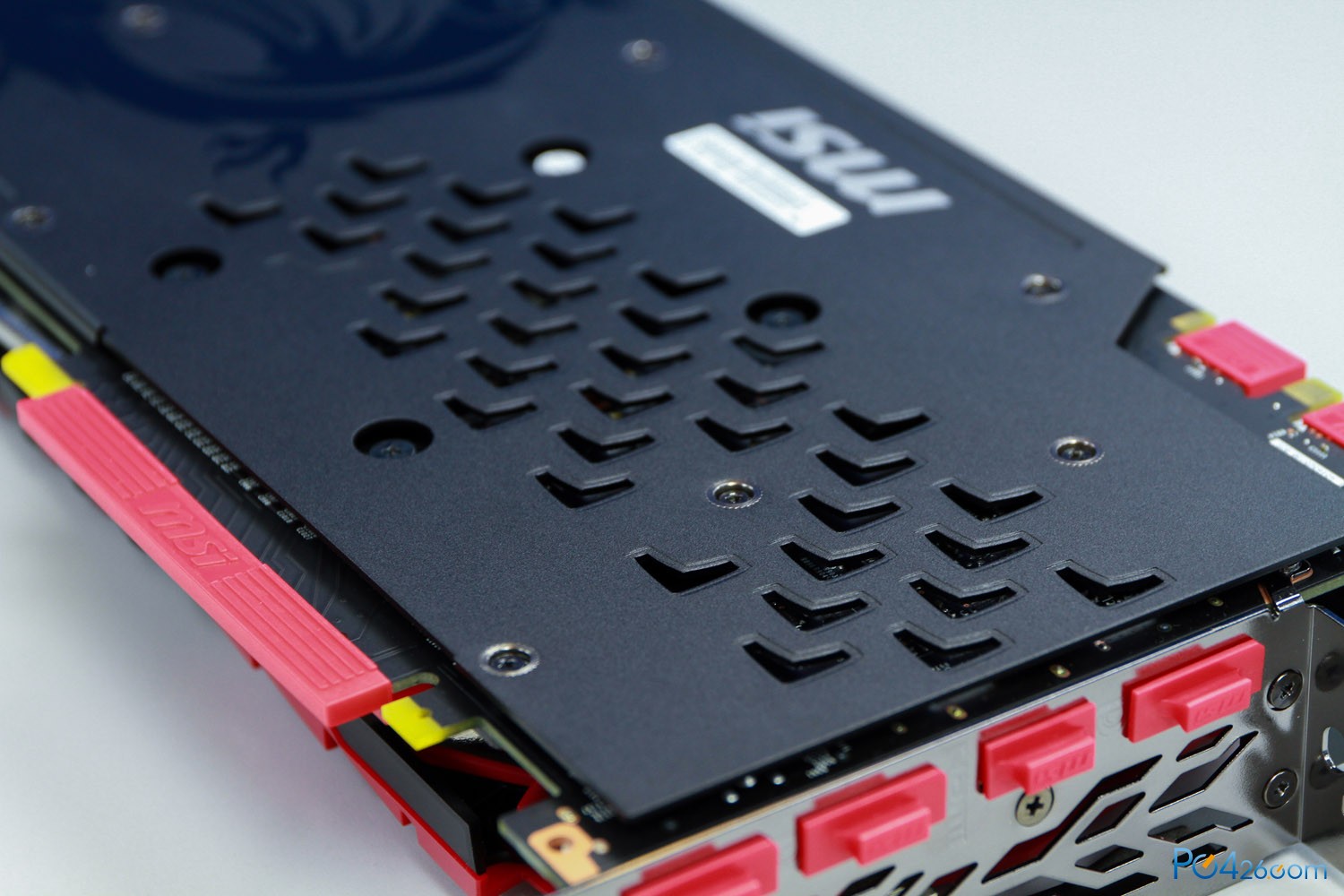

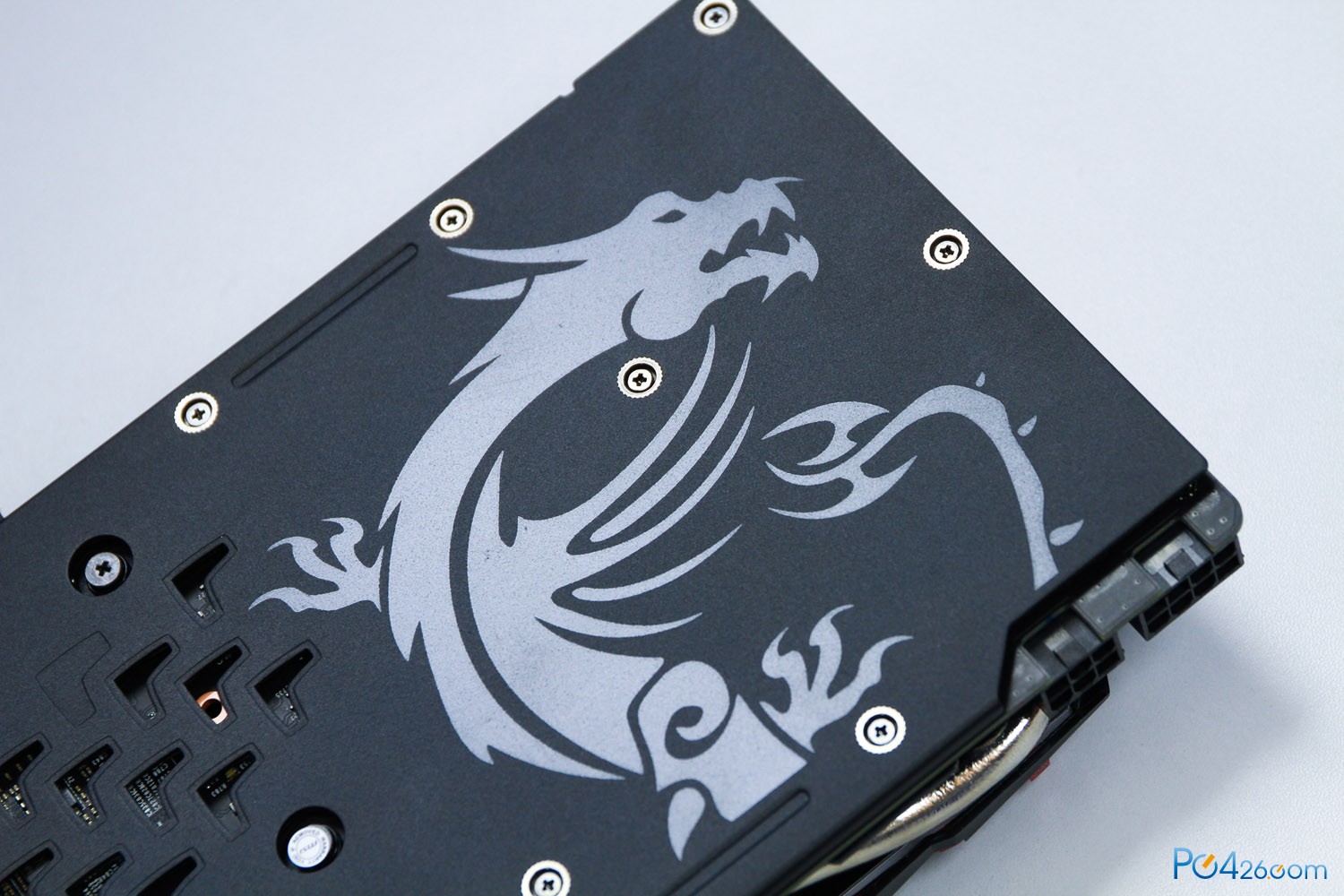

背部毫无疑问有全覆盖背板，固定螺丝众多让人放心，上面有龙纹暗花和龙鳞状镂空装饰

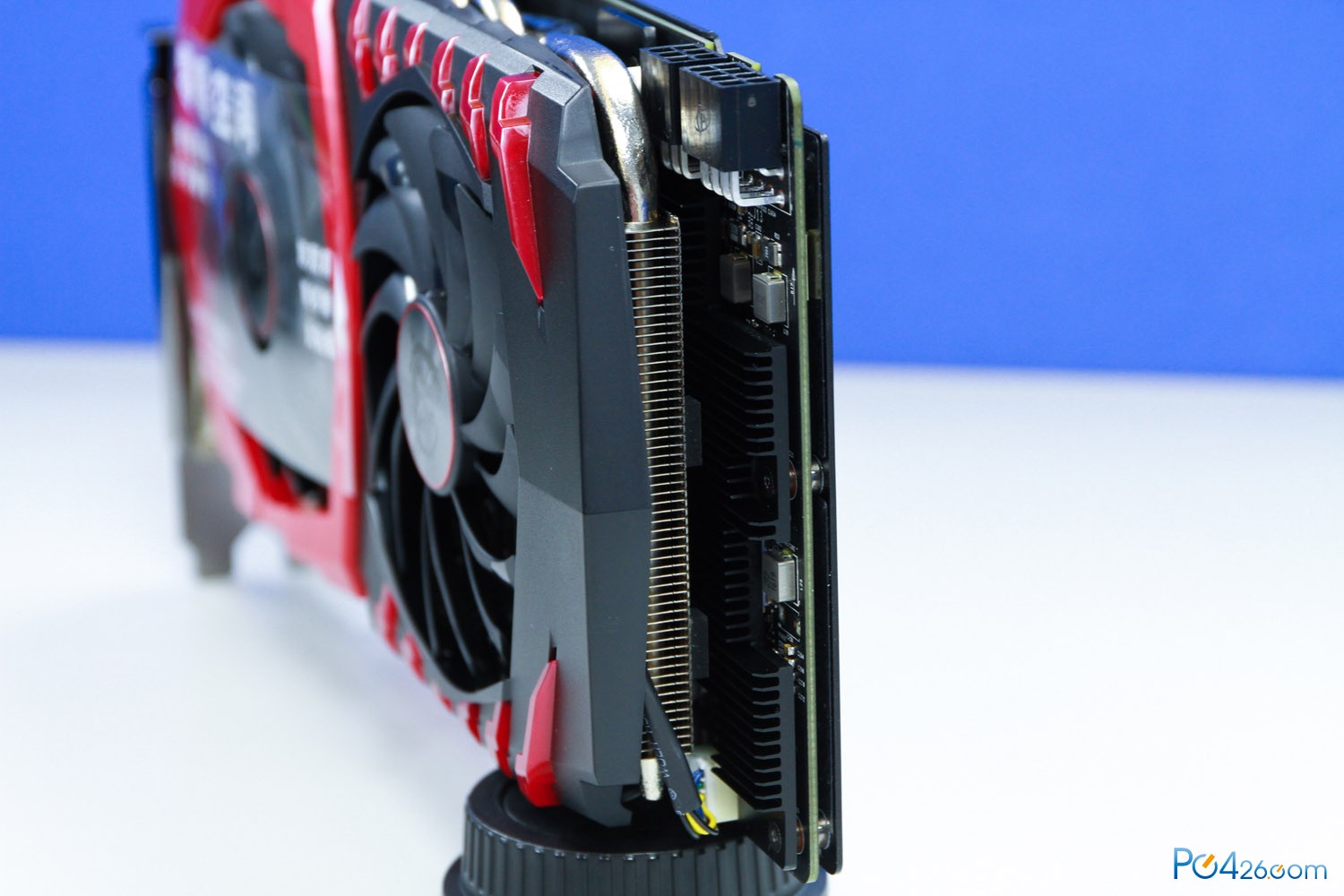

显卡尾部可以看到供电部分的散热片也很完备

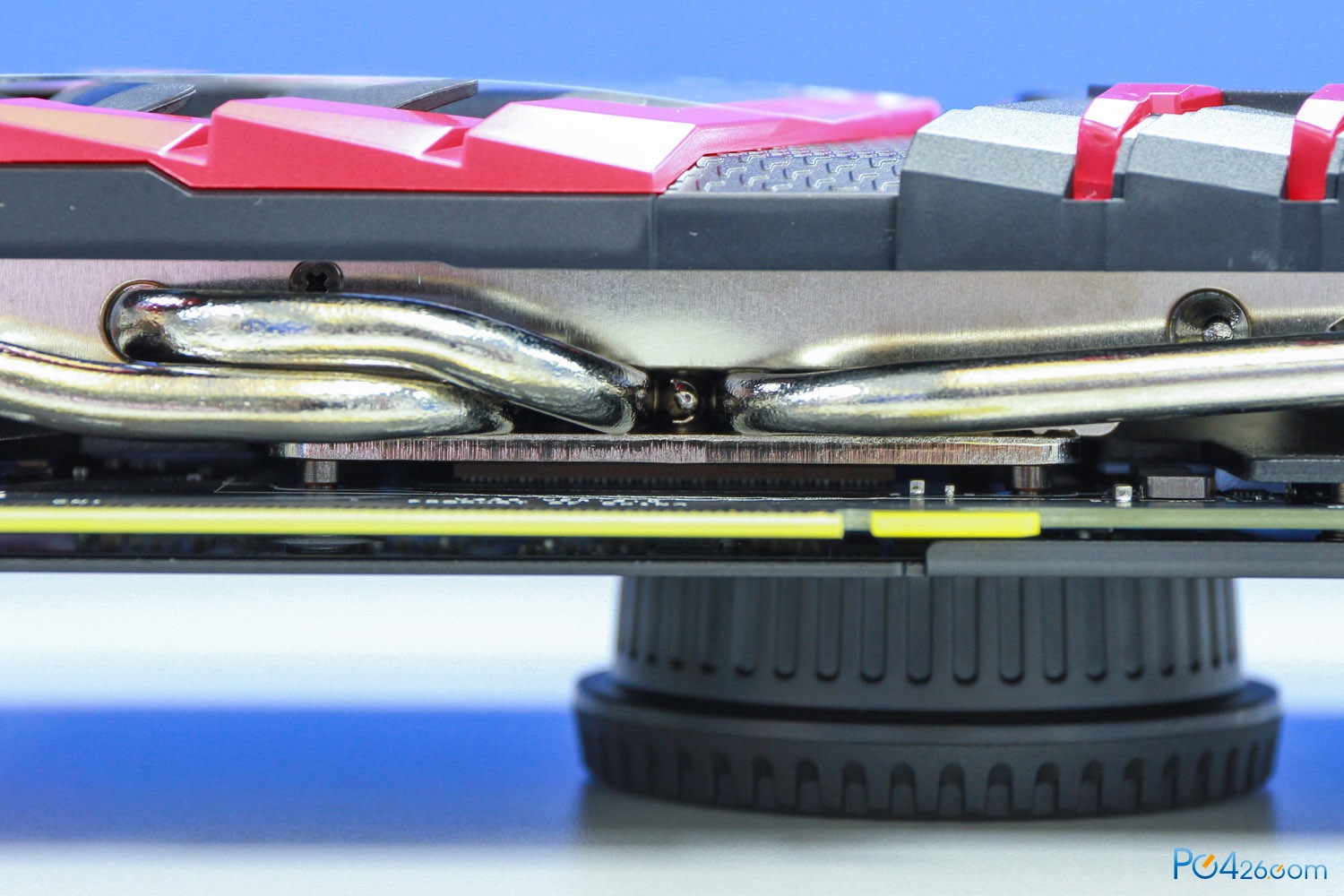

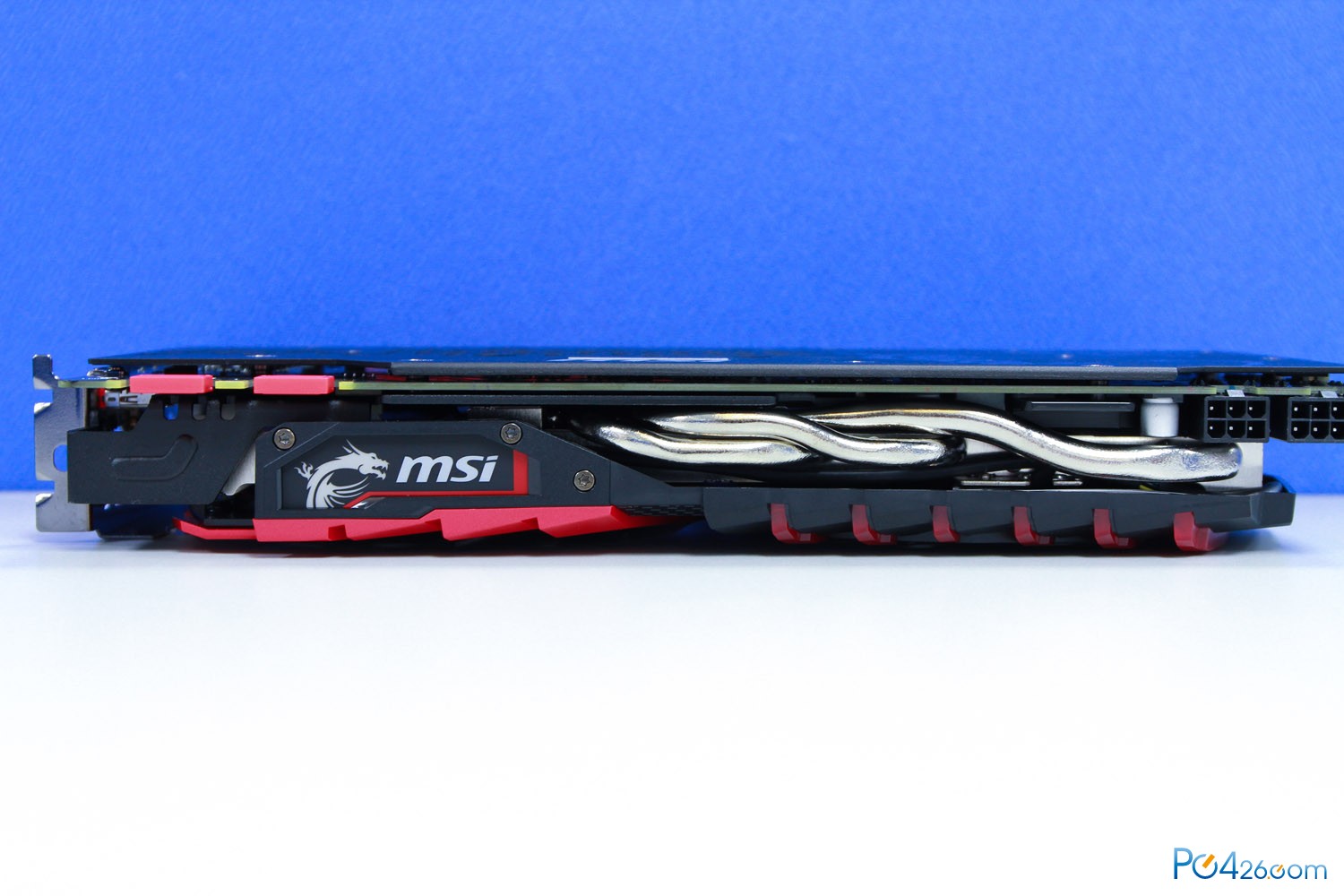

TwinFrozr VI的热管配置是6mm x5 + 8mm x1，总共6热管，图上也可以看到核心上方覆盖了大面积铜板，避免了热管浪费

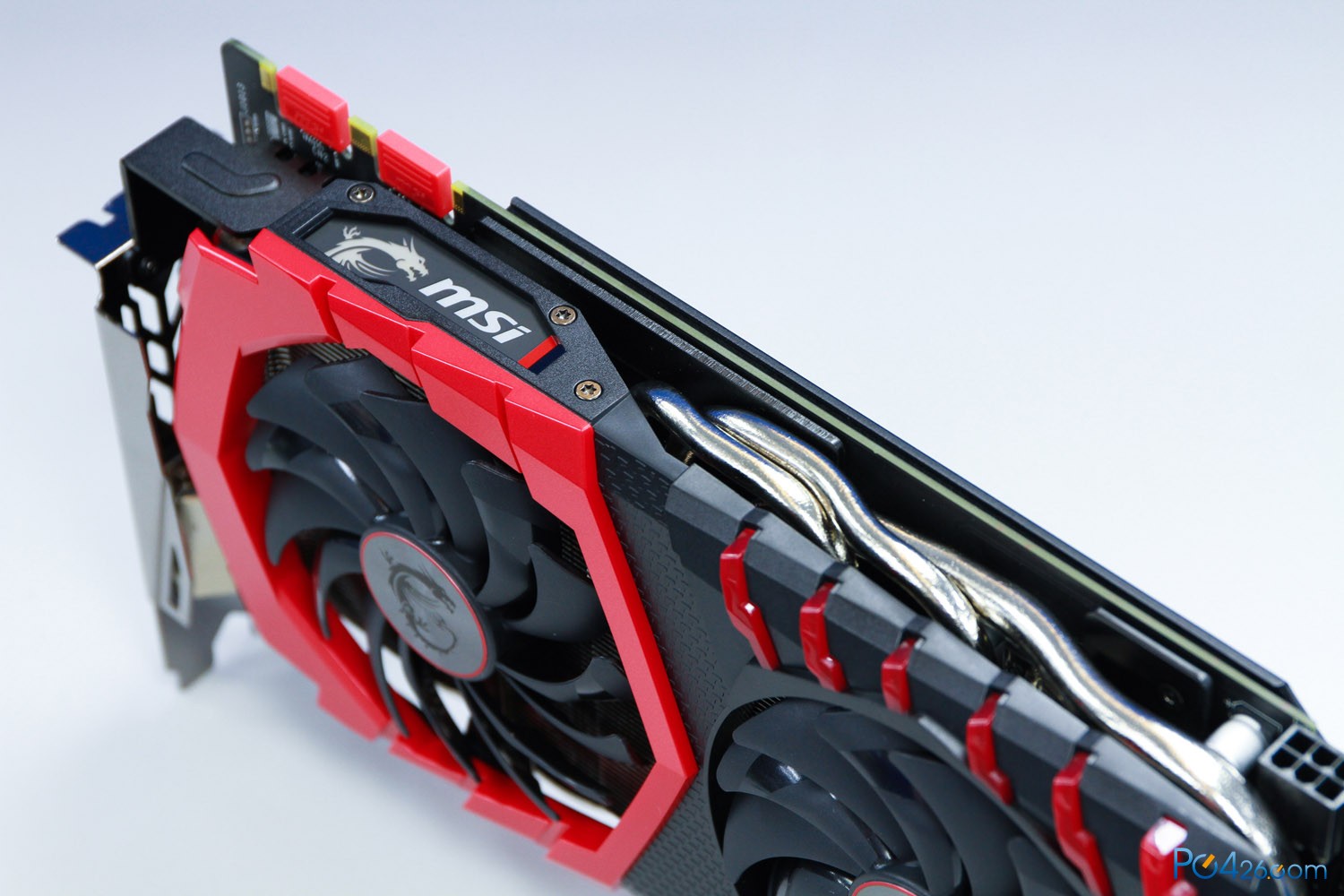

顶部的白色Logo支持RGB控制，有常亮、呼吸、单闪/双闪、随音乐节奏这几种效果，但旁边的红色L型条只能发红光
右边的的热管有点为了弯曲而弯曲…效能其实会有影响，这也是Twin Forzr散热器常年坏习惯了（不过比华硕常年热管不触好多了）

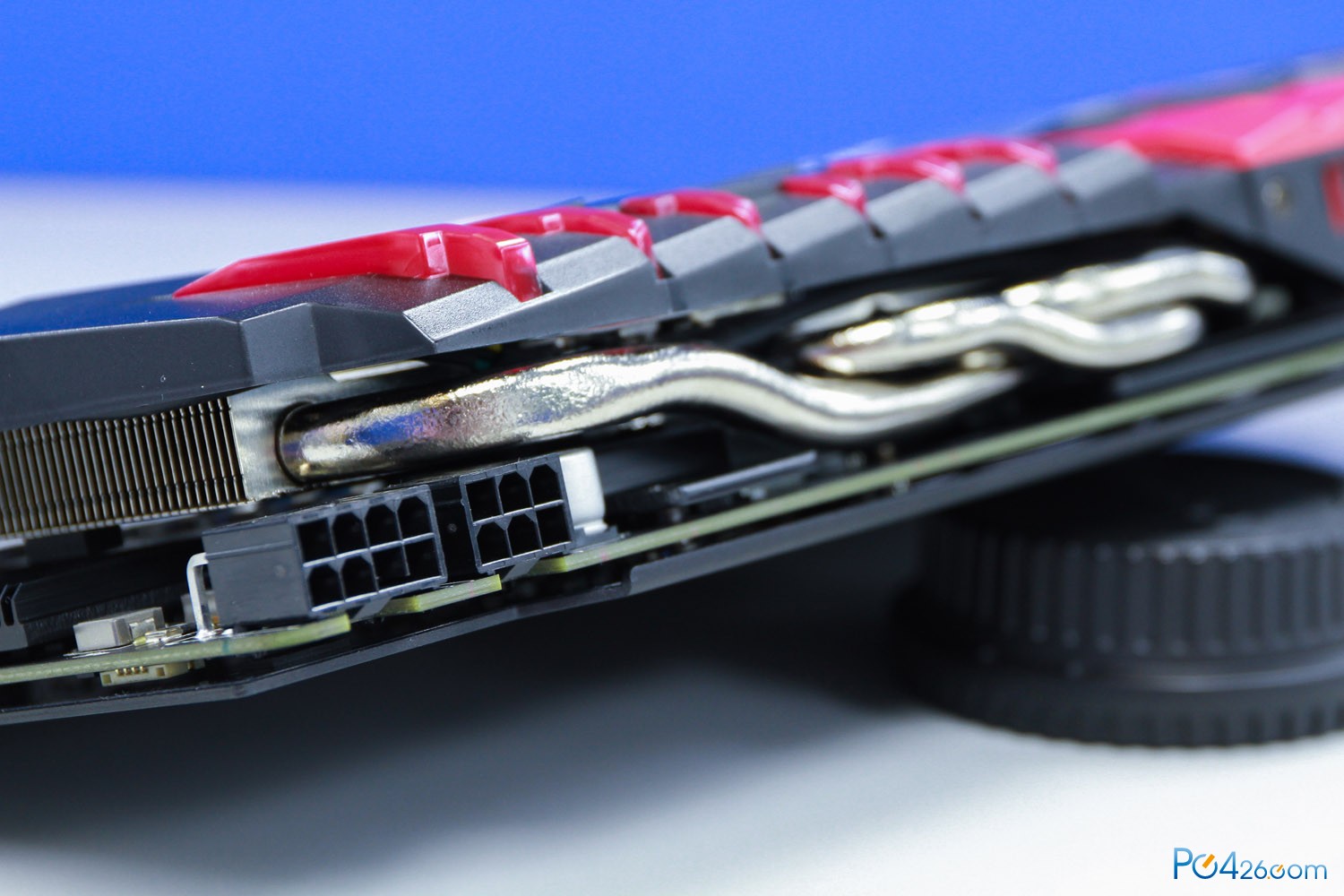

供电强化为6pin+8pin，相比公版多了75W

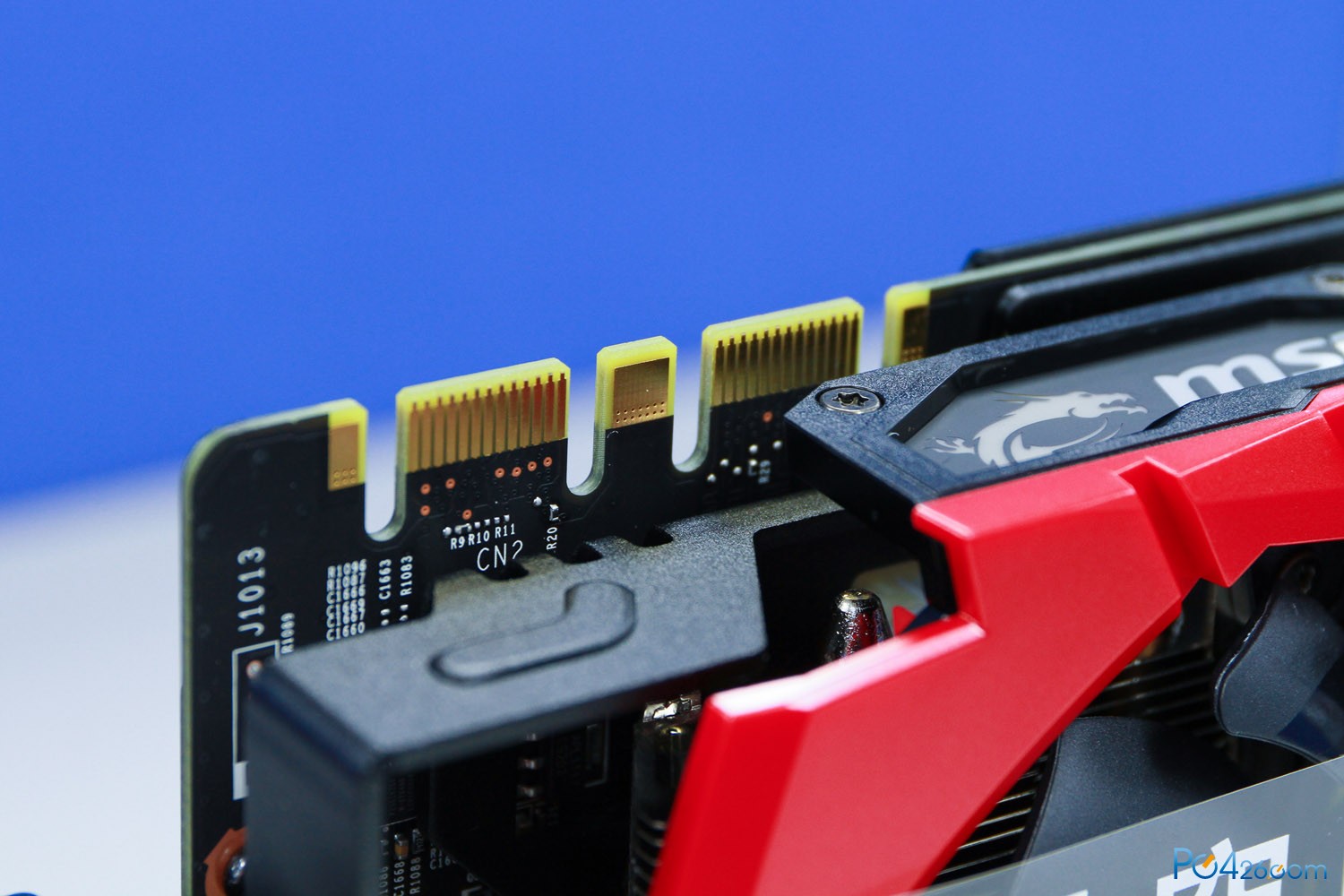

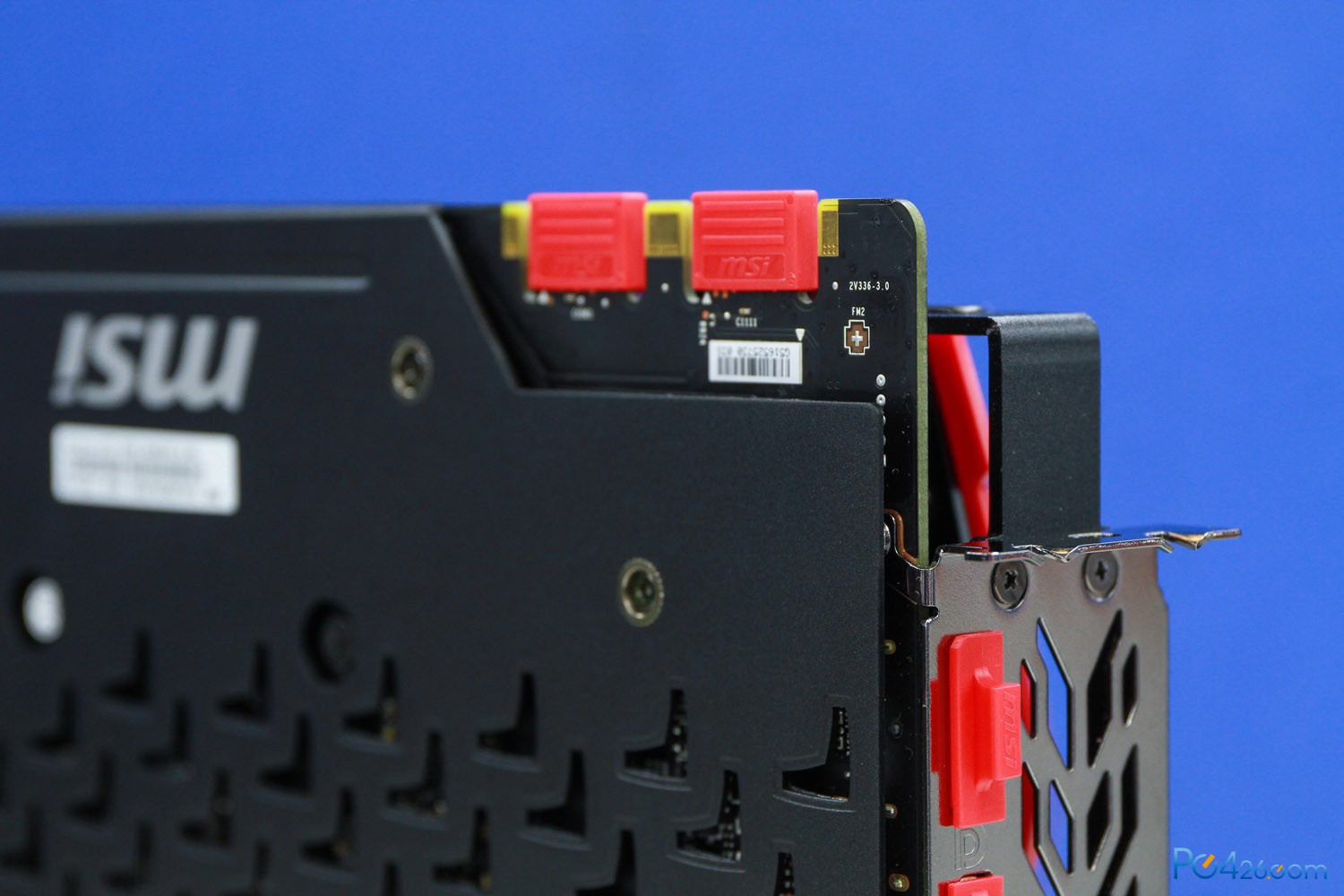

双SLI接口，理应支持3/4 way SLI但老黄目前就是不支持，来打我啊~
从9系卡开始这种越肩式PCB设计越来越常见了，更大的PCB面积可以从容排布更多元件，散热面积也更大

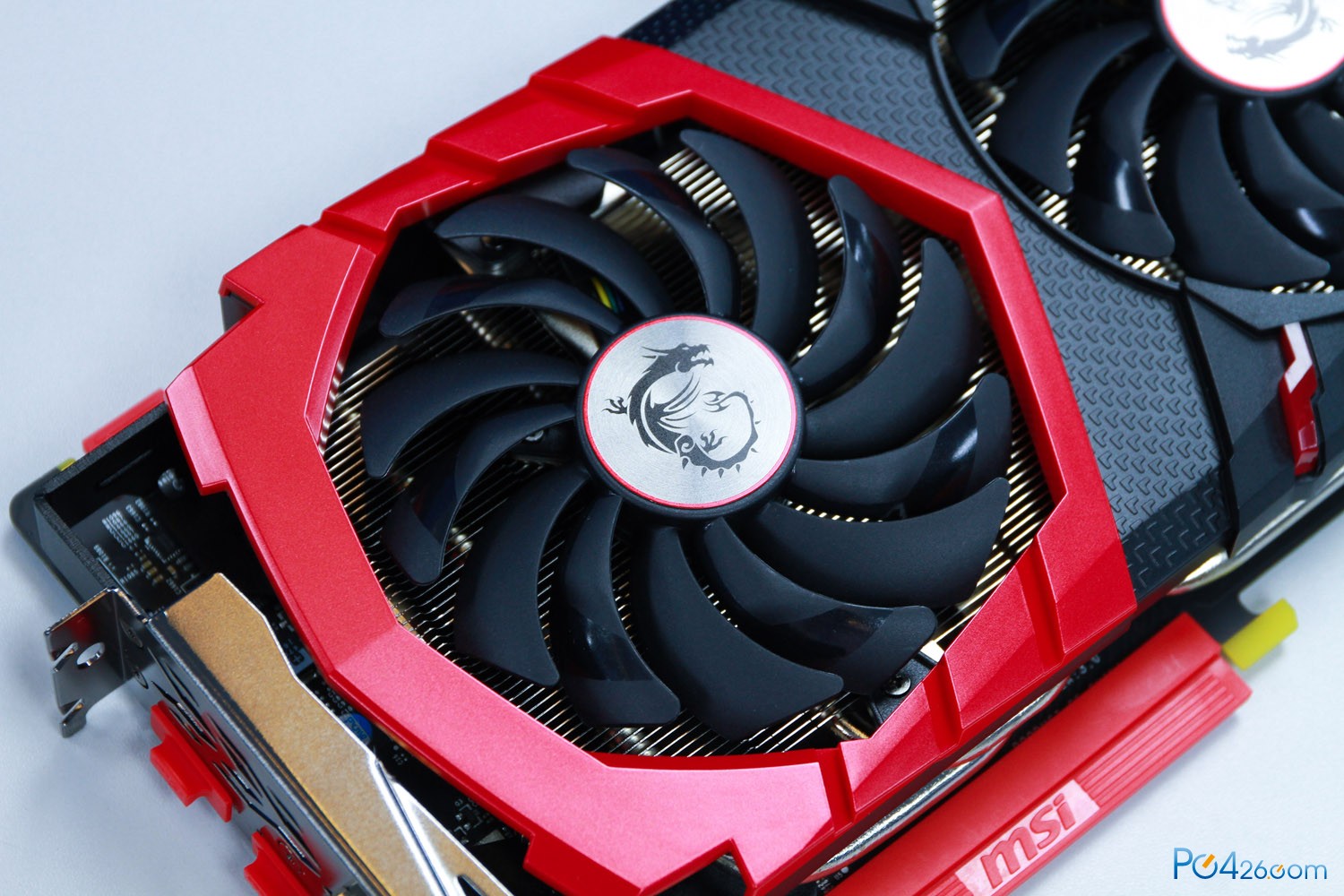

左侧风扇的红色装饰外框做了珠光反光处理，有些金属质感

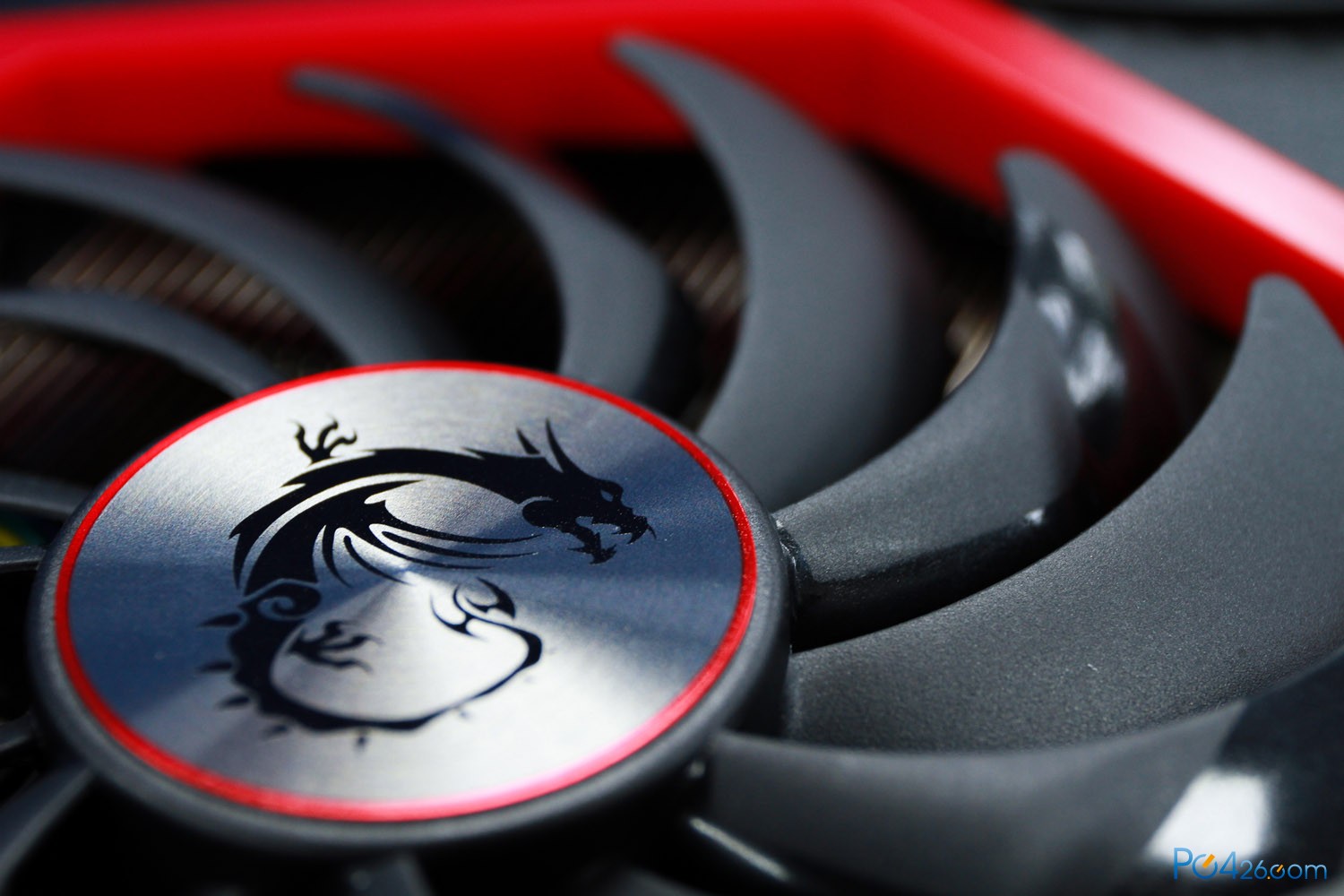

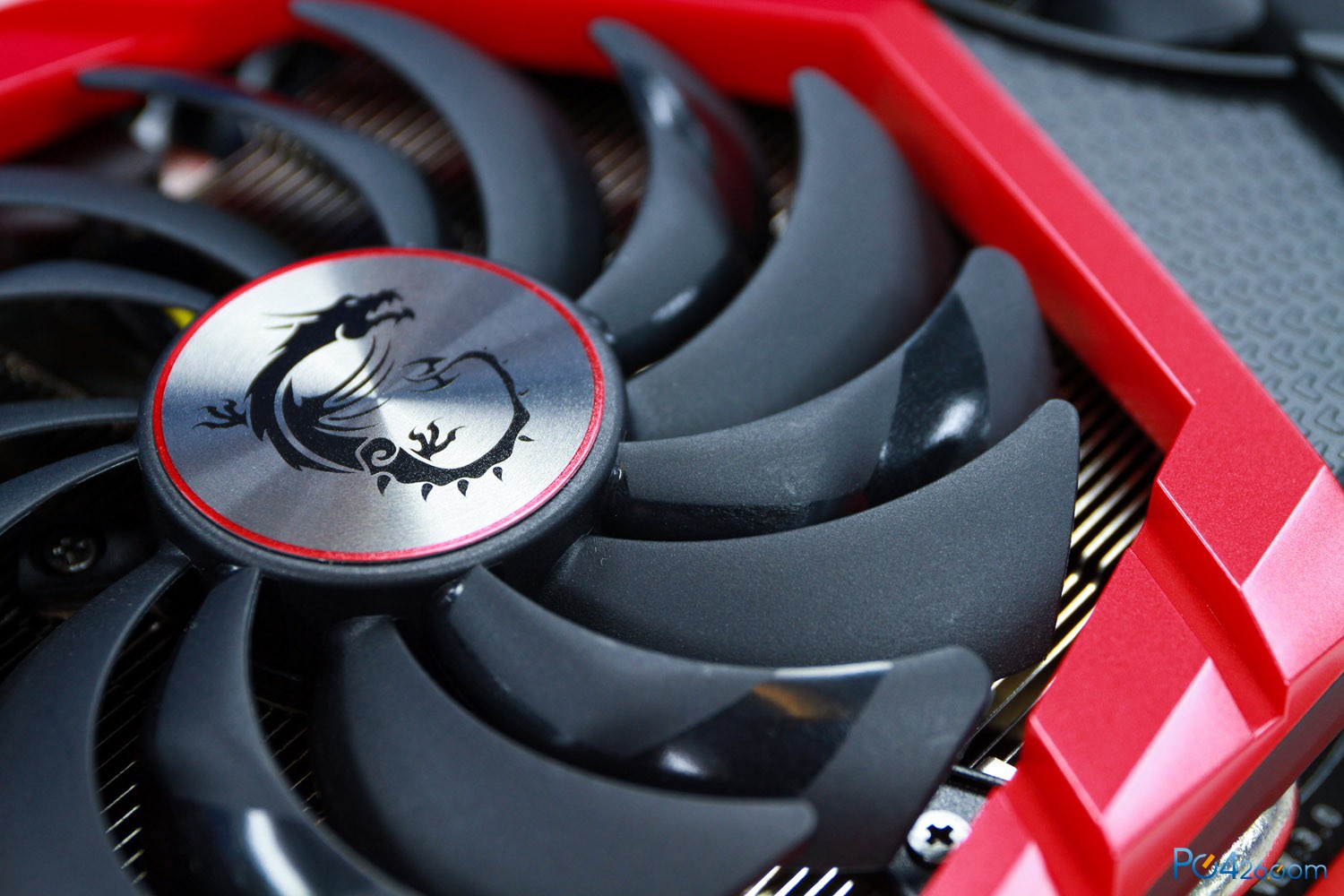

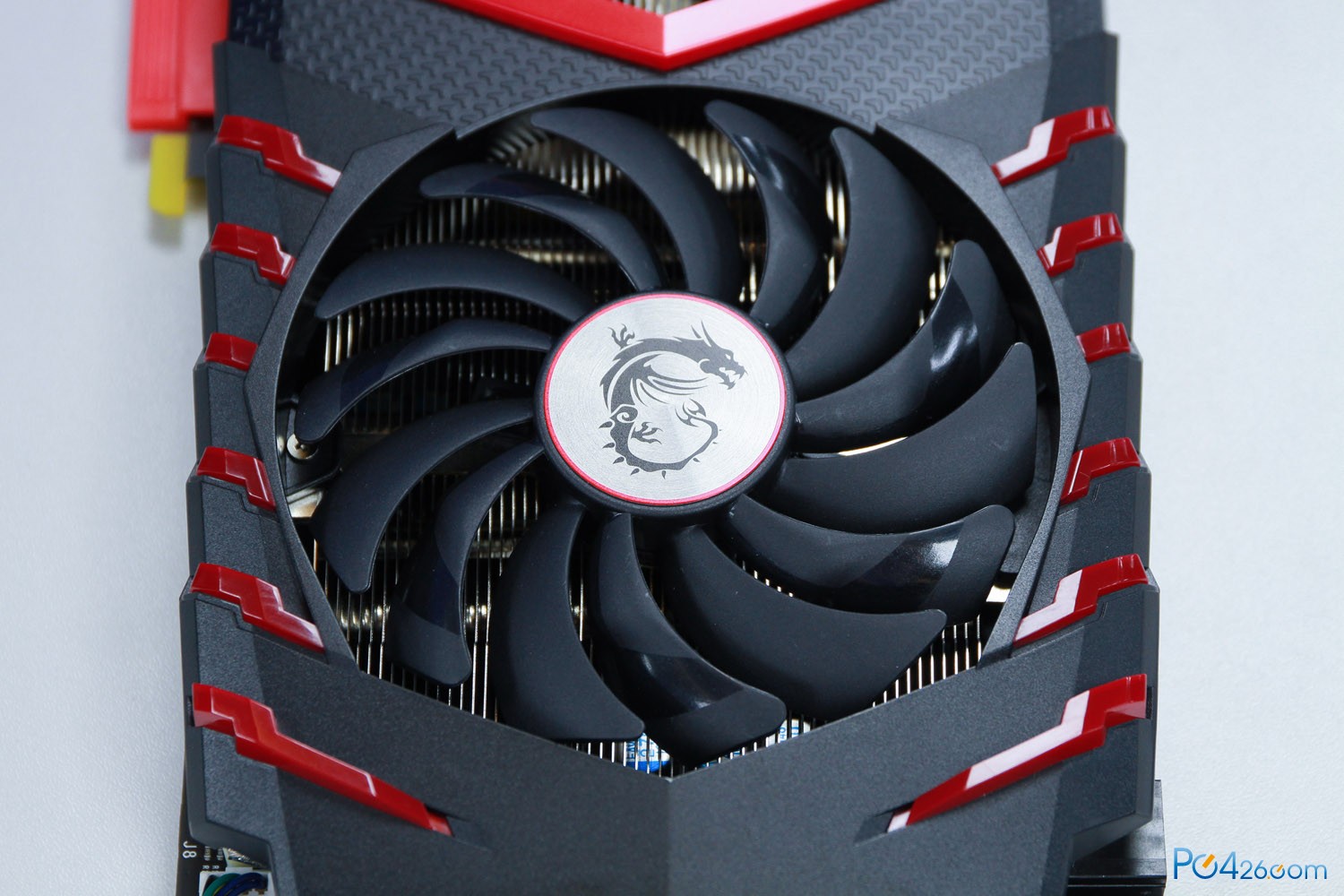

TF VI的风扇继续有微改进，名曰TORX 2.0，使用了双滚珠轴承和特殊设计扇叶，60度以下自动停转也是标准配置。

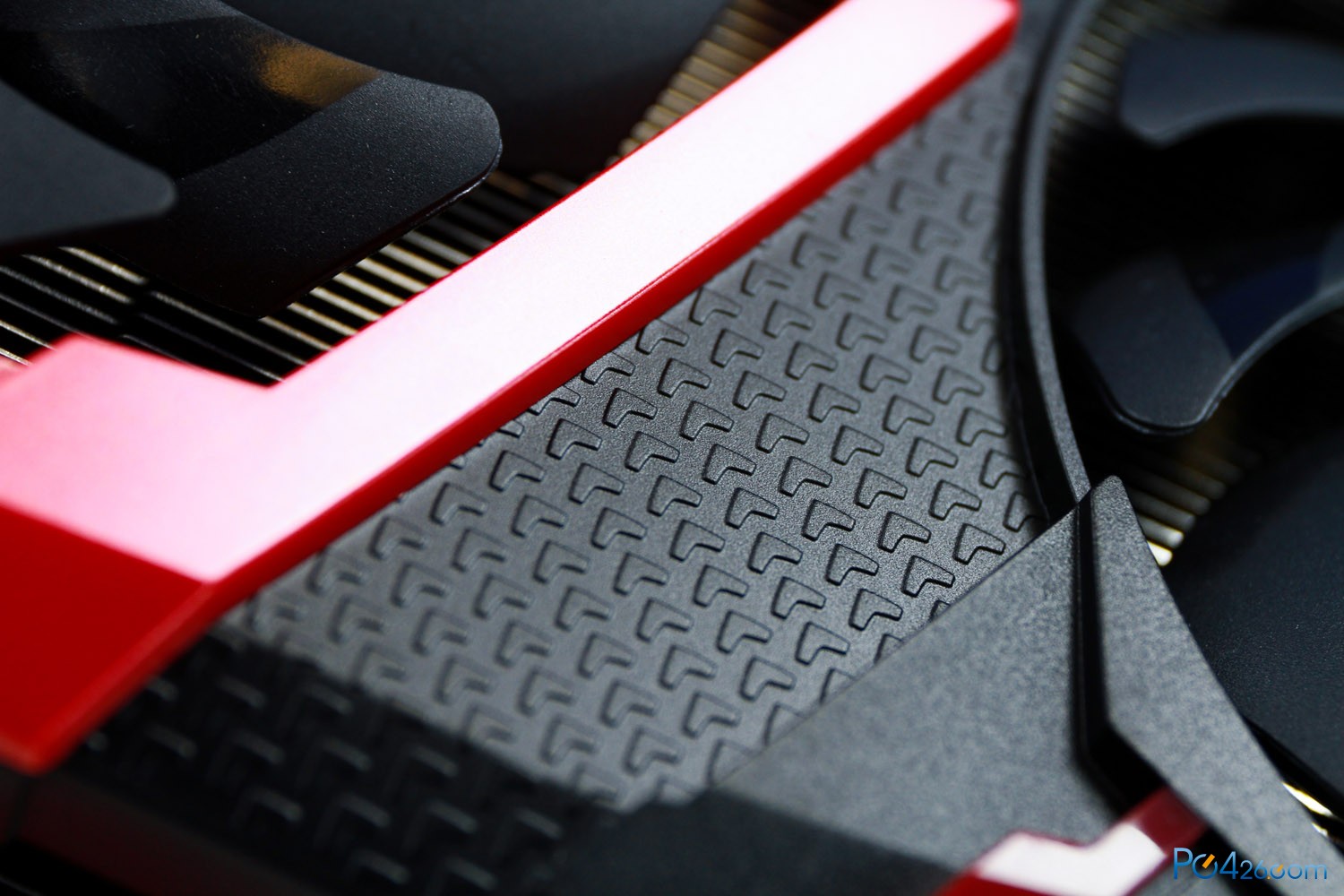

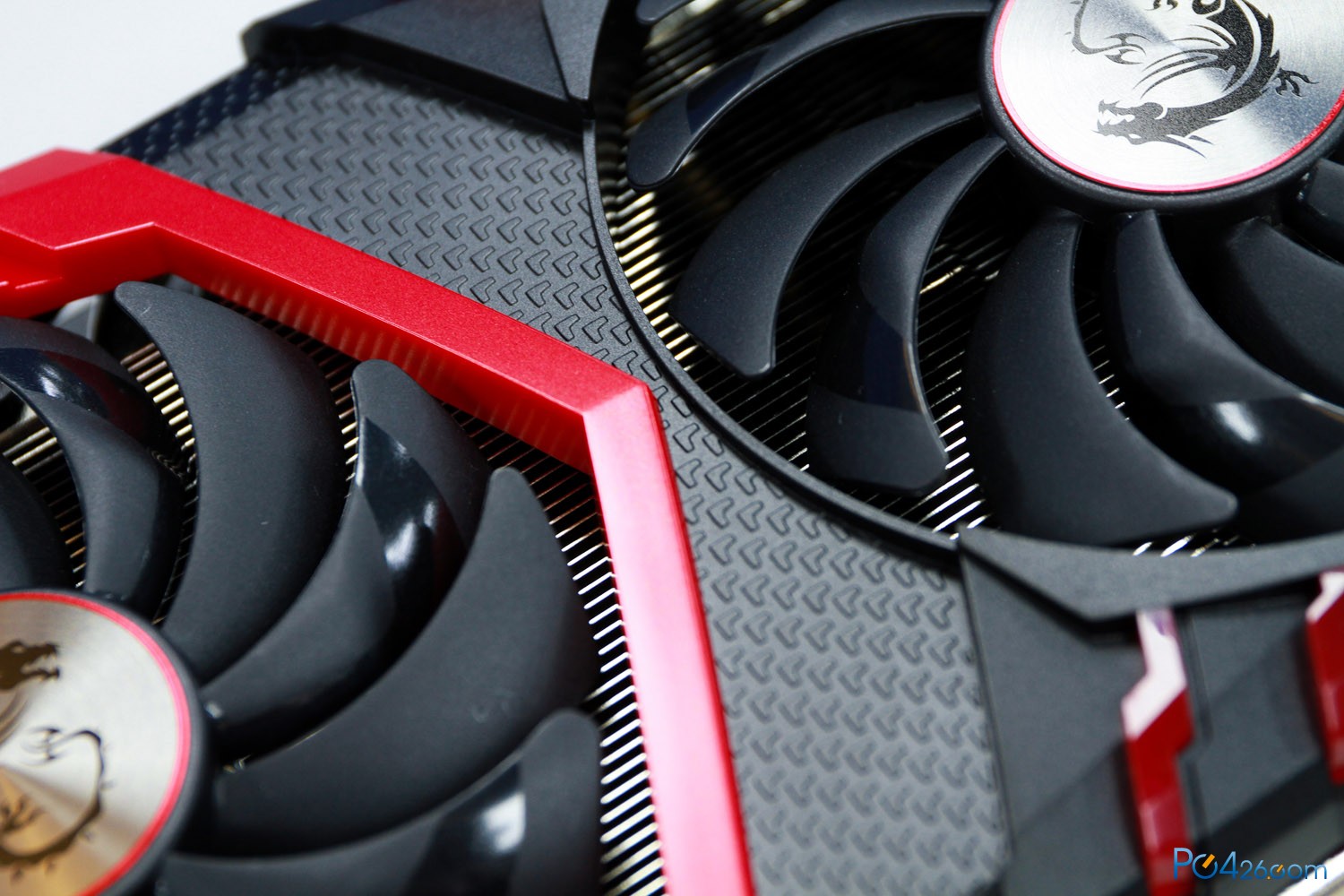

两把风扇之间的过渡区域也有和背板类似的龙鳞型装饰，这部分还有一点类肤质感处理
右侧风扇两边的红色爪痕下面是红色LED灯，可以同步配合顶部RGB的效果，也可以独立设置
总体来说，这代散热器的外设计没有什么变化，看上去和9系几乎是一模一样的，然而实际上细节有很多小心思，好看与否见仁见智啦
其他图赏

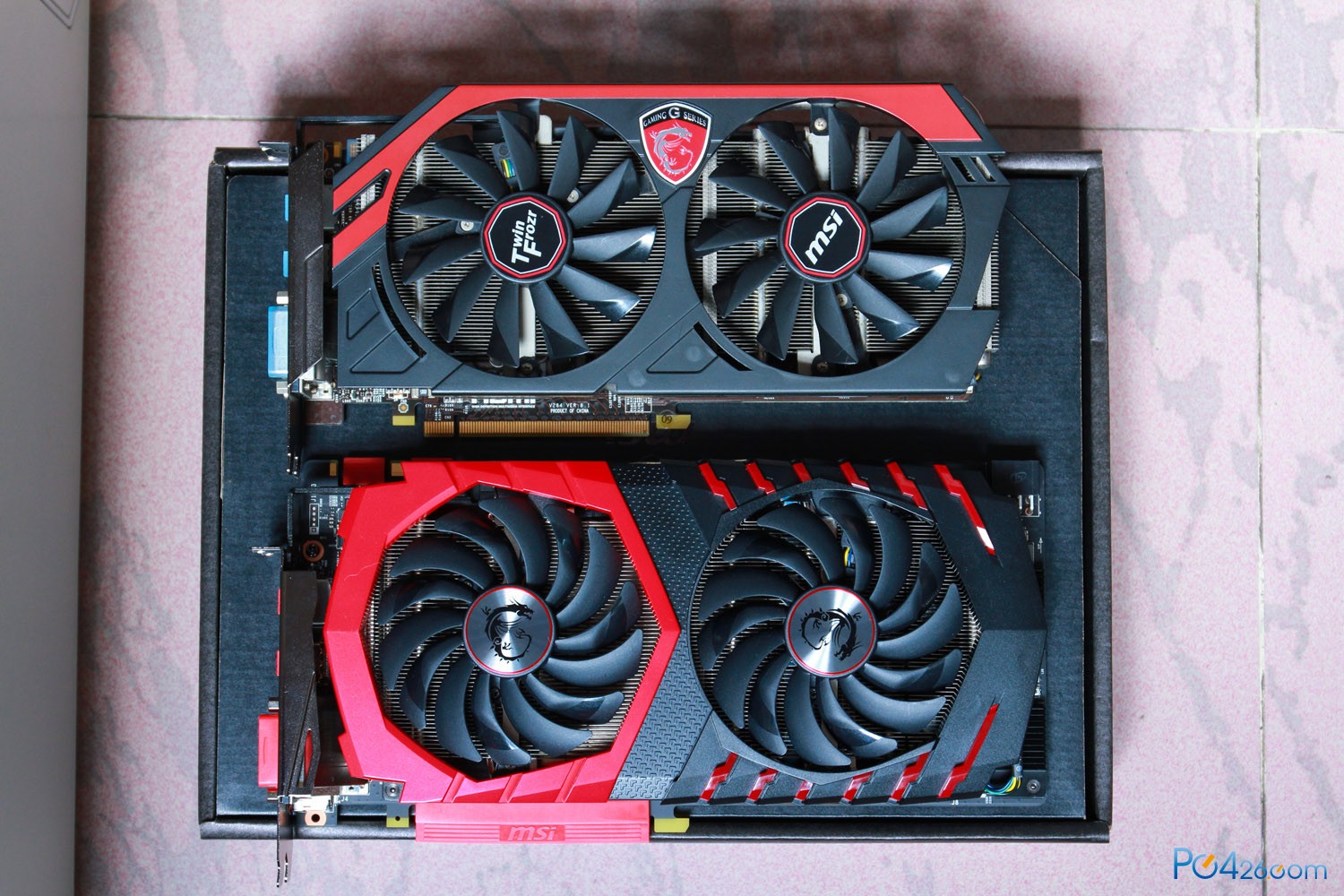

上机前与前辈GTX760对比，1080的长度的确控制得不错

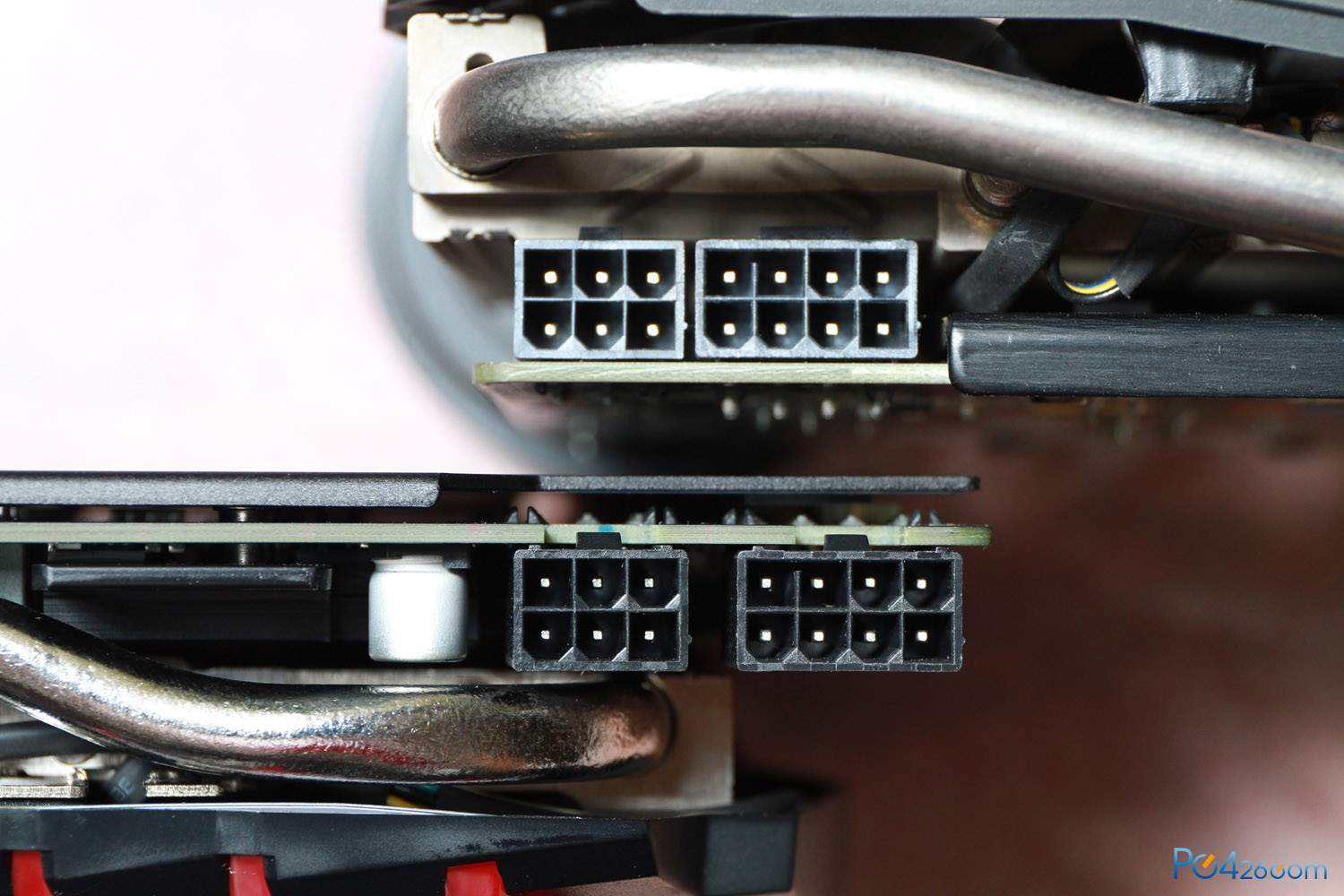

两者同为6pin+8pin，GTX760 TDP 170W，GTX1080 TDP 180W，但性能差距高达3倍以上，不得不感叹半导体工艺的力量

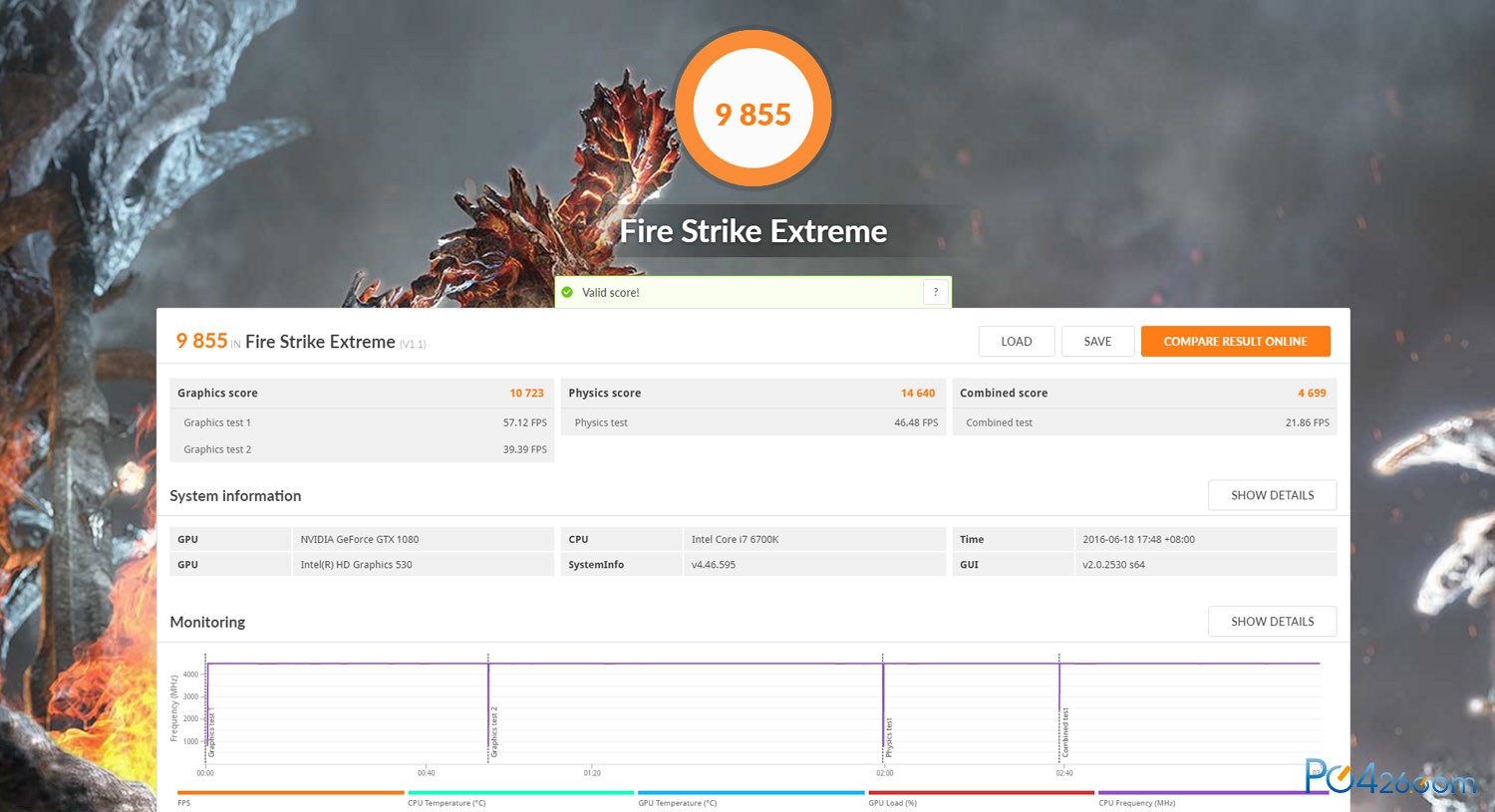

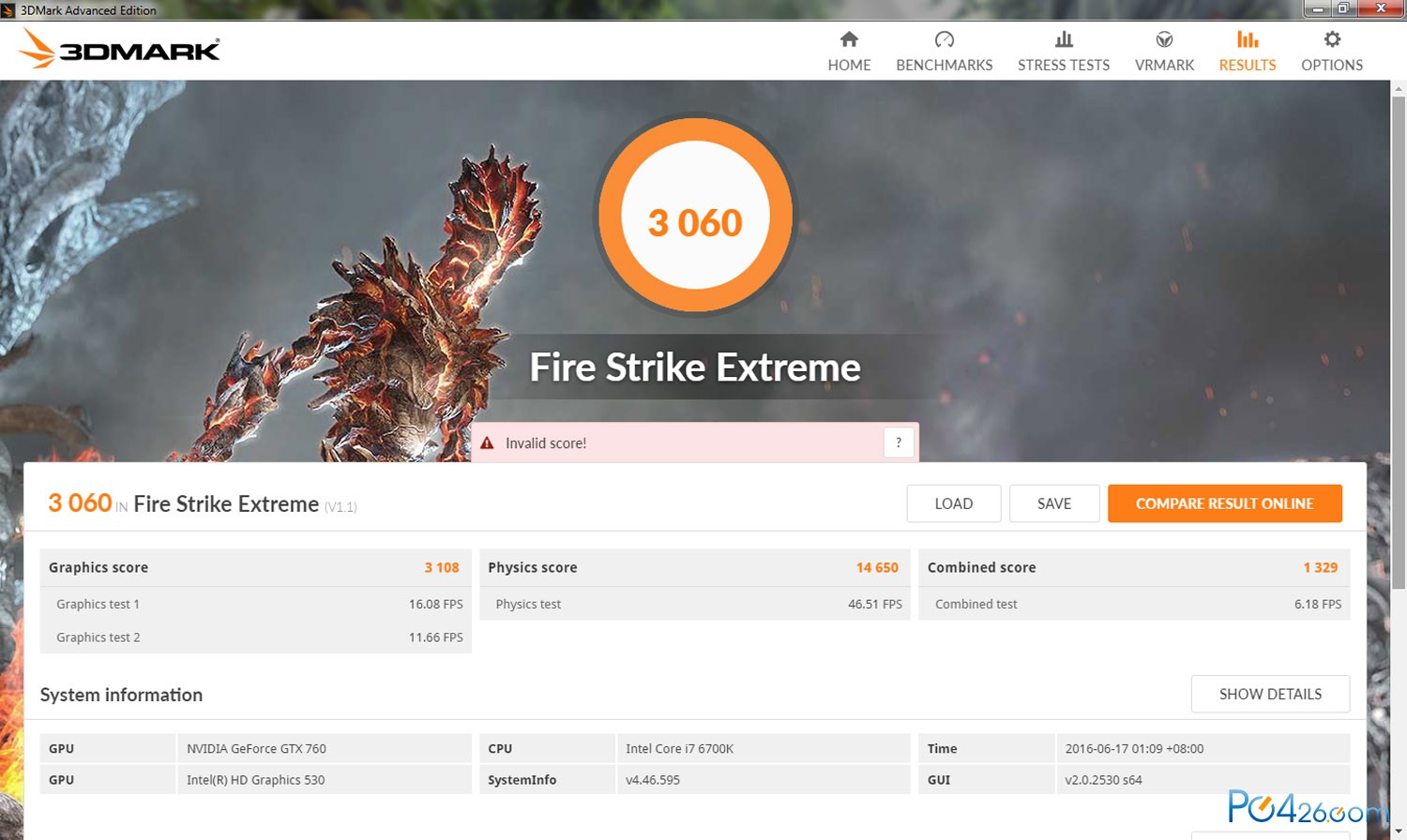

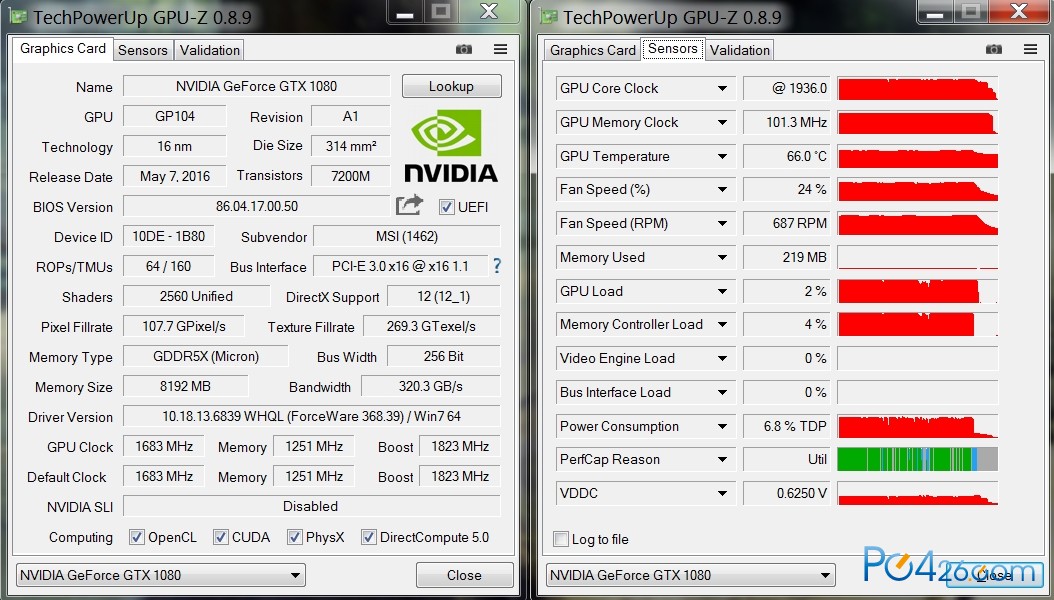

标准默频跑分，Fire Strike Extreme，[url=mailto:i7-6700K@4.6GHz]i7-6700K@4.6GHz[/url]
GTX760 3108，GTX1080 10723，碾压级别的差距
虽然这款GTX1080 Gaming X默认标称频率是1683-1822MHz，但FSE测试过程中记录到的最高频率已经摸到了2025MHz，看来老黄的GPU Boost 3.0的确比较聪明，只要不撞温度墙和功耗墙，频率可以拉升不少。
说到功耗墙，其实现在也是各位非公玩家的痛，16nm新工艺和Pascal架构带来了很好的高频率稳定性，2GHz谈笑风生，然而在散热不是瓶颈的情况下，BIOS功耗墙的存在却让大家无法搞出2.5GHz大新闻。期望以后会有解锁的新BIOS放出，让大家战个痛快。AMD Vegas，看你了！
[p=null, 2, left]

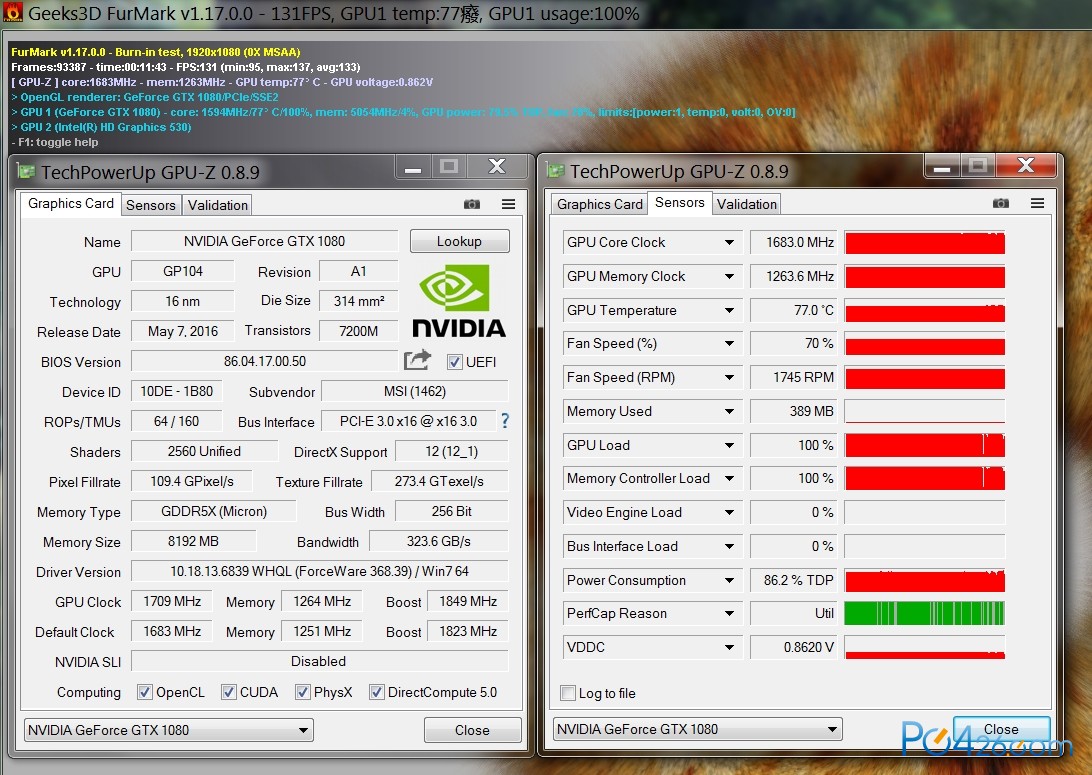

Furmark压力测试，默认Burn-in设置，1920x1080no AA，10分钟[/p]
频率策略选用显卡自带的超频模式（1709-1849MHz），风扇策略自动。然而我发现，由于默认功耗限制问题，整个压榨过程中GPU的TDP不会越过90%这个数值。于是后期温度上来之后，风扇转速提高占用更多的TDP，导致频率一直下降，10分钟之后稳定在1683MHz，刚好和默认状态的起步频率无异。

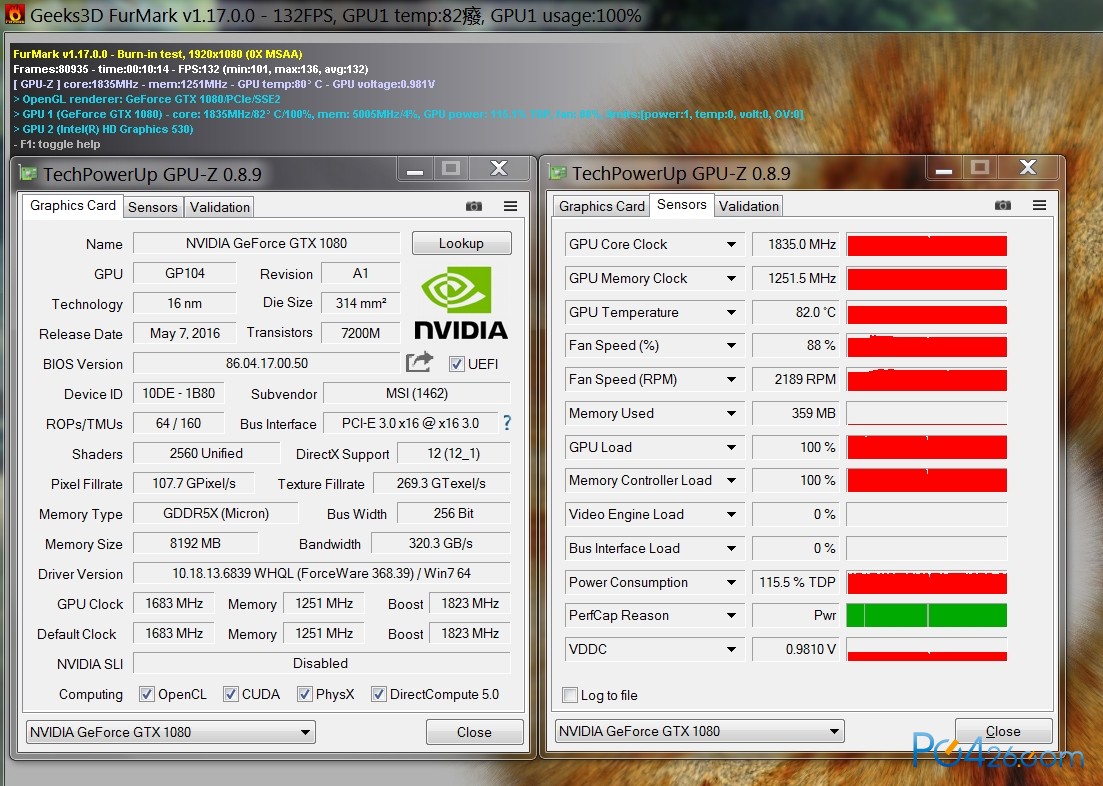

就着上面的发现，使用MSI Afterburner将TDP限制提高至满额121%，温度限制提高至满额92°C，其他不变。果然和设想一样，TDP限制被拉高至115%左右，10分钟之后频率可以稳定在1835MHz。

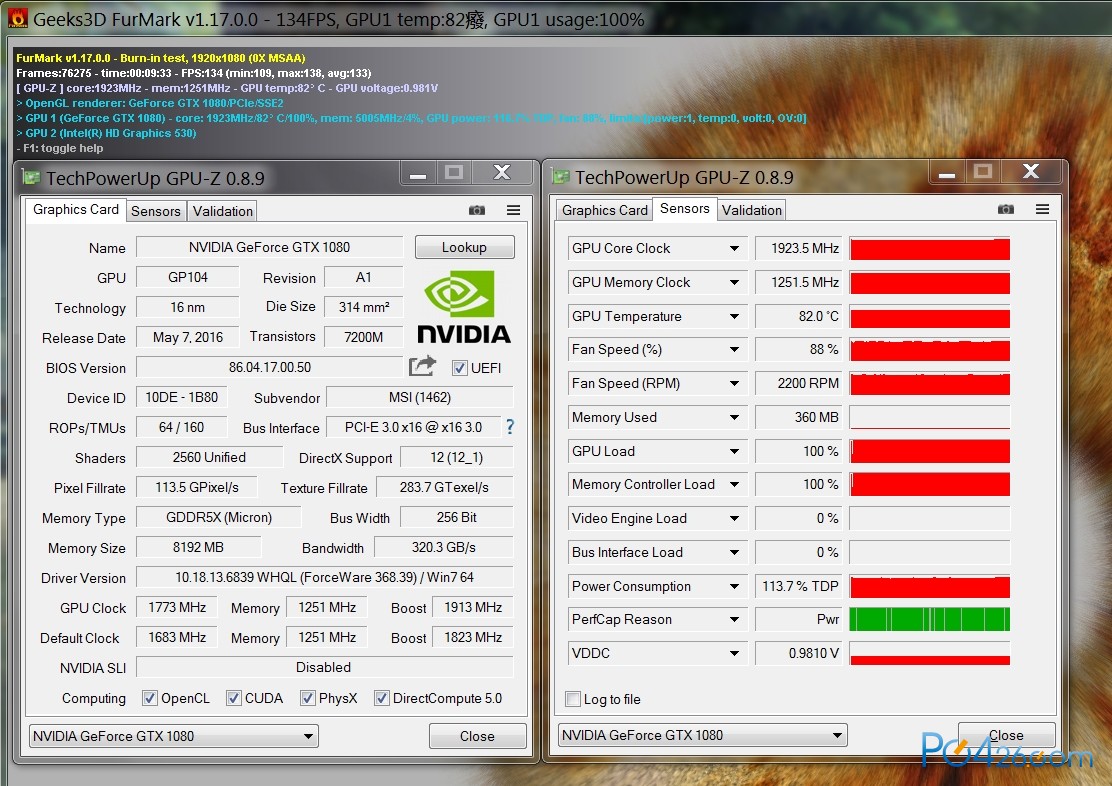

然后开始使用Afterburner拉高频率超频，功耗和温度限制同样拉满，基础频率+90的结果如下，10分钟Furmark可稳定在1923MHz。
接着频率+100未能通过Furmark测试，估计撞功耗墙掉驱动了。
在老黄不解锁电压控制和功耗限制之前，Pascal核心的超频完全就是看脸，在各家非公散热能力都妥妥超越公版的情况下，温度墙可以忽略不计，芯片体质好漏电率低的话，在同样的120%TDP限制下就可以跑在更高频率。所以售价4599的同德非公也可能Furmark稳站2.1GHz秒杀其他一线非公，目前在隔壁CHH论坛上看到的Furmark能站在2GHz以上的卡还真不多，我这1.9G也知足了。
至于游戏性能测试相信大家也看了很多，因为拿到卡之后碰上出差，时间有限，我就着自己初步体验说一下。新屏幕的分辨率是2560x1440，不将各种变态抗锯齿开到最高的话，GTX1080基本可以保证在2K分辨率下以最高画质+中高等抗锯齿60帧运行目前所有游戏。如果你硬说什么都要全开，那么1080P下我也不敢打包票，因为比如SSAA超采样抗锯齿、HairWorks、GTA V的草地特效等这些都是著名的性能黑洞，开到飞起和中等实际没多少差别，帧率却牺牲了不少，钻牛角尖玩这些设置还不如多玩几把昆特牌和屁股先锋。

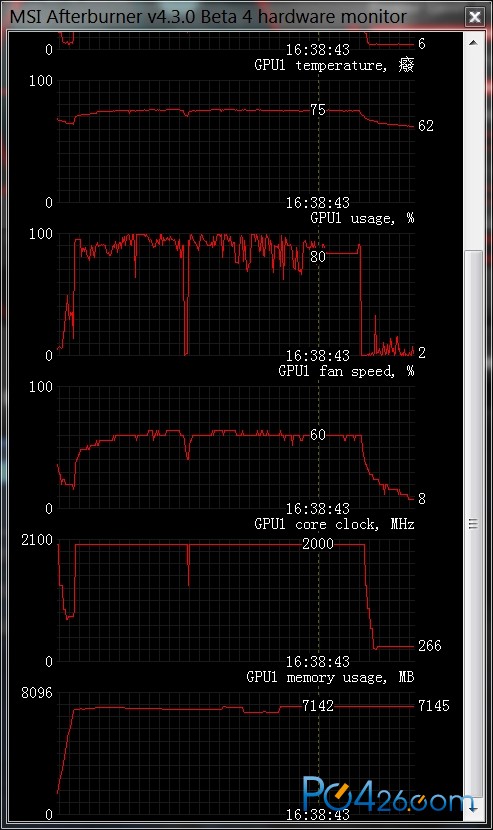

由于实际游戏的负载没有Furmark那么变态，所以频率可以跑得更高，目前测试了Rise of The TombRaider和GTA V，游戏中频率能接近1.9GHz，温度大约是70-75度，如果拉一下功耗限制，可以自动boost到2GHz，还是很理想的。
PS：Rise of The Tomb Raider测试中发现显存占用率惊为天人！2K下竟然用了7G！不用给你8G就用8G这么随意吧！
3、Dell UltraSharp UP2516D
介绍UP2516D之前，当然先要大喊一声戴尔大法好，在民用显示器领域，戴尔一定是不可忽略的一个牌子，无论是早年的U2410神器，引领窄边框大潮的U2414H，单屏5K的UP2715K，还是旗舰UP3216Q，要技术有技术，要颜值有颜值。虽然价格相比国产品牌显得偏高，但稳定的品（漏）控（光）、完备的售后、相比高端品牌的性价比，还是足以吸引一大批对显示有追求的玩家。
Dell UP系列是近年从U系列衍生而来的高端产品线，以前只有零星数款旗舰产品采用了UP前缀，一般是大尺寸广色域产品。而UltraSharp的大名相信大家都听说过，在UltraSharp系列里长期并存着普通色域产品和广色域产品，在型号上也没有特别的区分，消费者容易一脸懵逼，玩家有时也会记不清，举个24寸产品线的栗子：U2410，U2412M，U2413，U2414H，U2415，里面有两款16:9广色域，一款16:9普通色域，两款16:10普通色域，问你怕不怕~
戴尔可能也发觉了这个问题，于是近年将广色域显示器独立到UP系列（UltraSharp Premium Color），广色域新品使用UP前缀，普通色域产品使用U前缀，就这样拯救了世界。
UP2516D是戴尔于2015年底发布的25寸2K分辨率广色域显示器，是戴尔的第一款25寸广色域显示器，面板比较新，能查到的资料不全，应该是来自LG的AH-IPS面板，8bit+FRC 10.7亿色， 6ms灰阶响应（快速模式），拥有Premium Color技术，出厂Delta E < 2，覆盖100 % Adobe RGB、100 % sRGB，还基本覆盖了两种面向未来的色域标准：100 % REC 709和98% DCI-P3。从色彩性能上看，很难在这个价位找到与之匹配的对手了。
前文提了那么多次广色域，究竟什么是广色域？广色域是一个人为的概念，在不同设备类型下标准不一。在显示器范畴内讨论时，一般以覆盖100% sRGB为标准，低于100%的称为普通色域，高于100%的称为广色域。显示器色域越广，能显示的色彩数就越多。那色域越广越好？从硬件性能来讲是的，但其实色域的选择应该考虑实际用途需要。比如目前在网络和媒体领域最为通用的色域是sRGB，假如你使用更宽广的AdobeRGB色域进行图片编辑并投稿，而编辑将你的图片当作sRGB图片处理，因为色彩坐标映射关系不同的原因，最后大家就会看到色彩失真的图片。加上现在的软件环境（Windows操作系统、浏览器等）对色彩管理还不是太重视，普通用户要完全做好广色域显示器的调校困难重重。所以Apple的各产品的屏幕，无论是iPhone、iPad还是Mac，目前都是以sRGB 100%为目标来做，从泛用性和便捷度来讲，比盲目上广色域屏幕更实在。
那广色域百无一是，要来干嘛？其实如果做好全流程的把控，从采集，记录，后处理，发布都统一色域，就能得到很赞的效果，在专业领域是有价值的。对于普通用户来说，如果不做额外管理（要做好跨软件甚至输出的色彩管理真的很心累），广色域画面会因坐标转换错误而变得过饱和、鲜艳。还好大部分广色域显示器都配备了硬件色域切换功能，比如UP2516D就支持上述四种色域的一键切换，需要处理图片时我切换到sRGB色域，保证准确的色彩表现，在娱乐的时候就换回AdobeRGB，尽情享受因“失真“带来的饱满色彩。
广色域对普通用户的意义还可以体现在其他方面，因为实现广色域需要更好的背光模组和滤色片等硬件，硬件基础上来之后，显示器的综合性能比如色深、色准也会达到一个更高层次，比如这台UP2516D，除了广色域，10.7亿色深带来了平滑的色彩过渡，出厂校准Delta E<2保证了较好的到手即用性能。U系列多姿势支架、嵌入式超窄边框、USB3.0接口、多输入接口、DP菊花链输出、双机共享显示器、画中画等丰富功能无疑能为不同用户提供很好的扩展性。
---------------“玛德制杖前言那么长快开箱！”分割线---------------

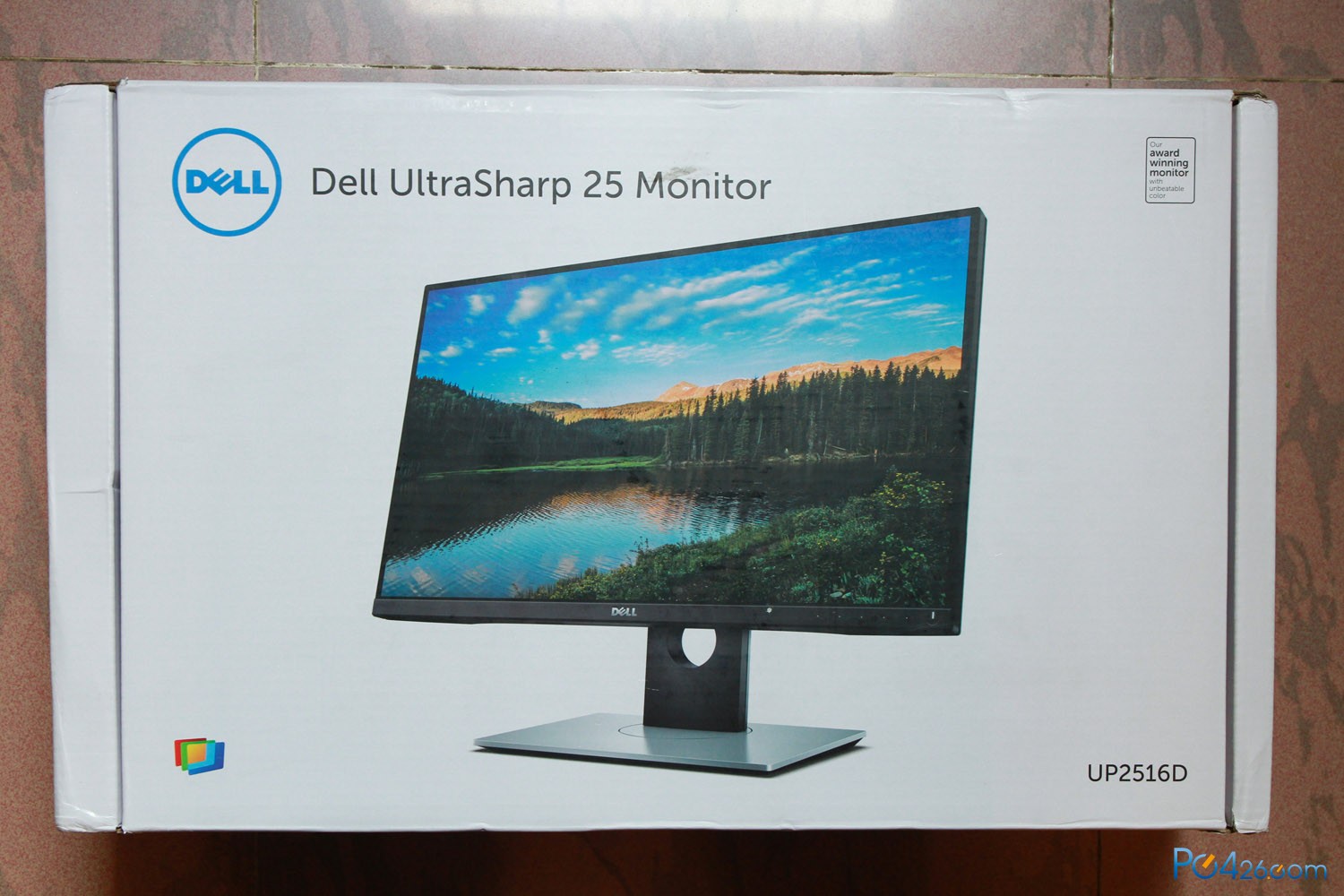

14年买U2414的时候，戴尔还只是在牛皮纸箱上尝试部分彩印，现在已经进化为更加漂亮的白底全彩纸箱了，真是看脸的世界
背面是一些主要参数介绍，UP系列终于用上了窄边框的新模具，银黑拼色挺好看

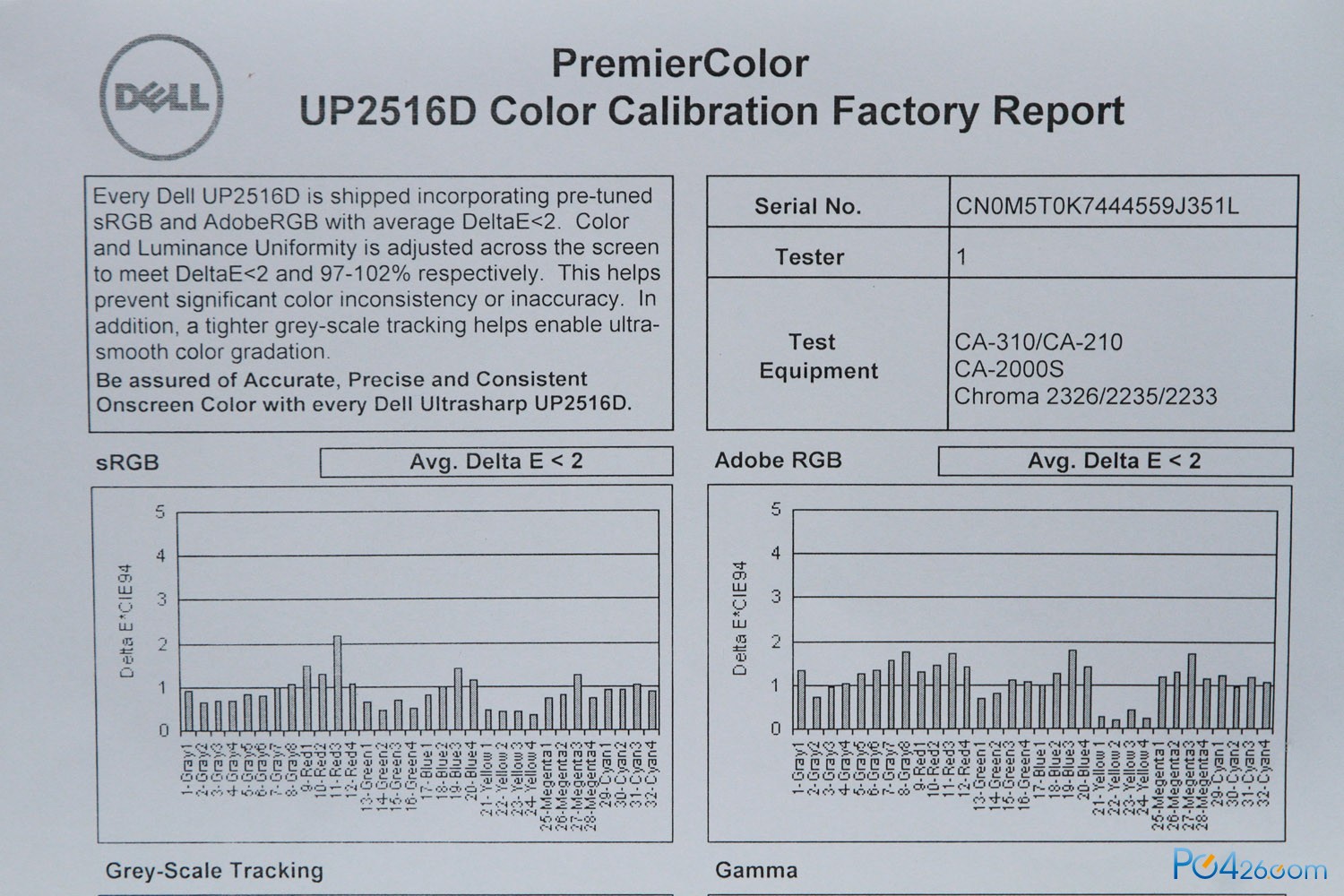

出厂校准报告，sRGB和AdobeRGB都经过了校准控制在Delta E<2，让人放心

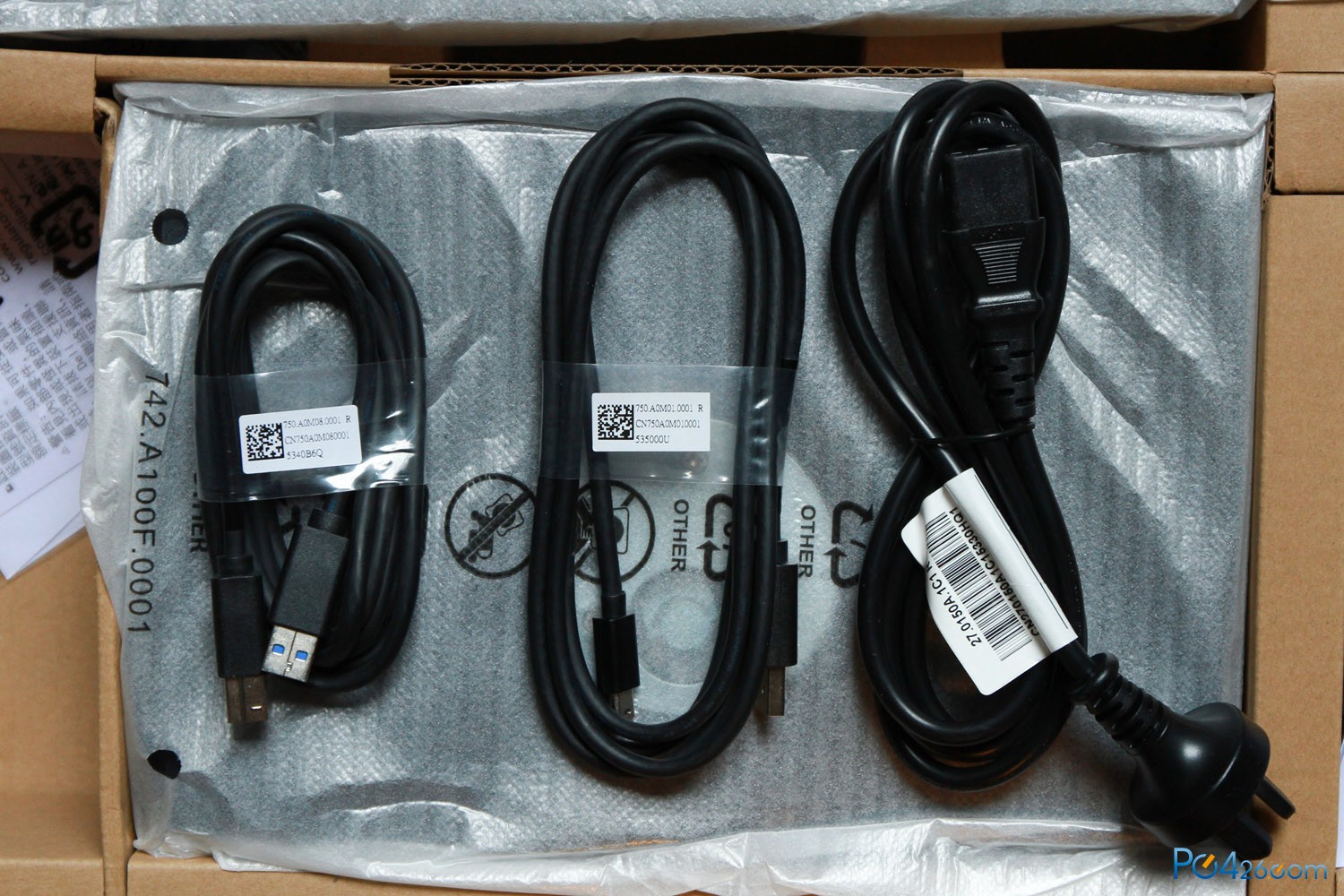

默认线材：USB3.0上行线，miniDP-DP连接线，AC电源线

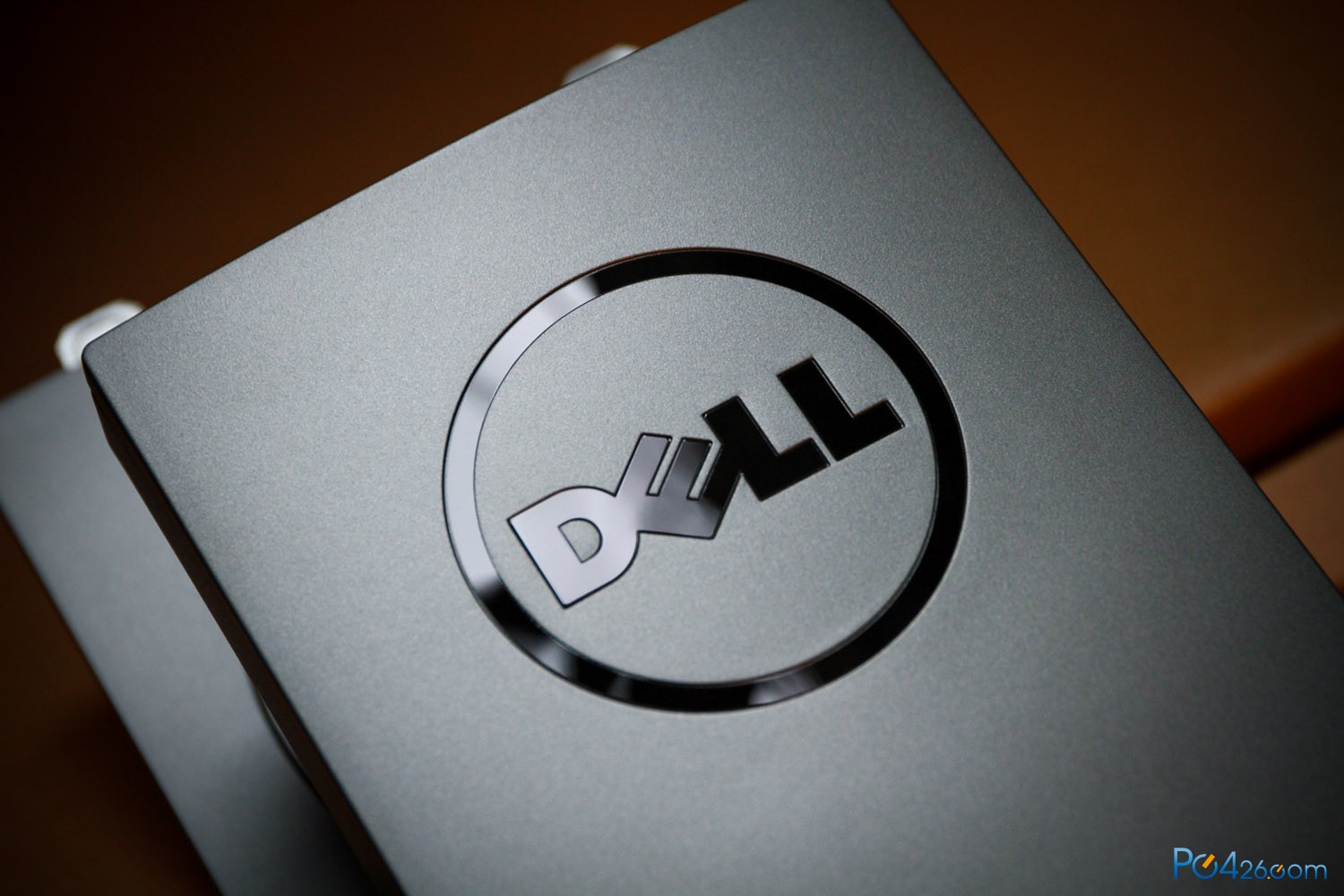

显示器背面的DELL Logo也转移到了支架背后

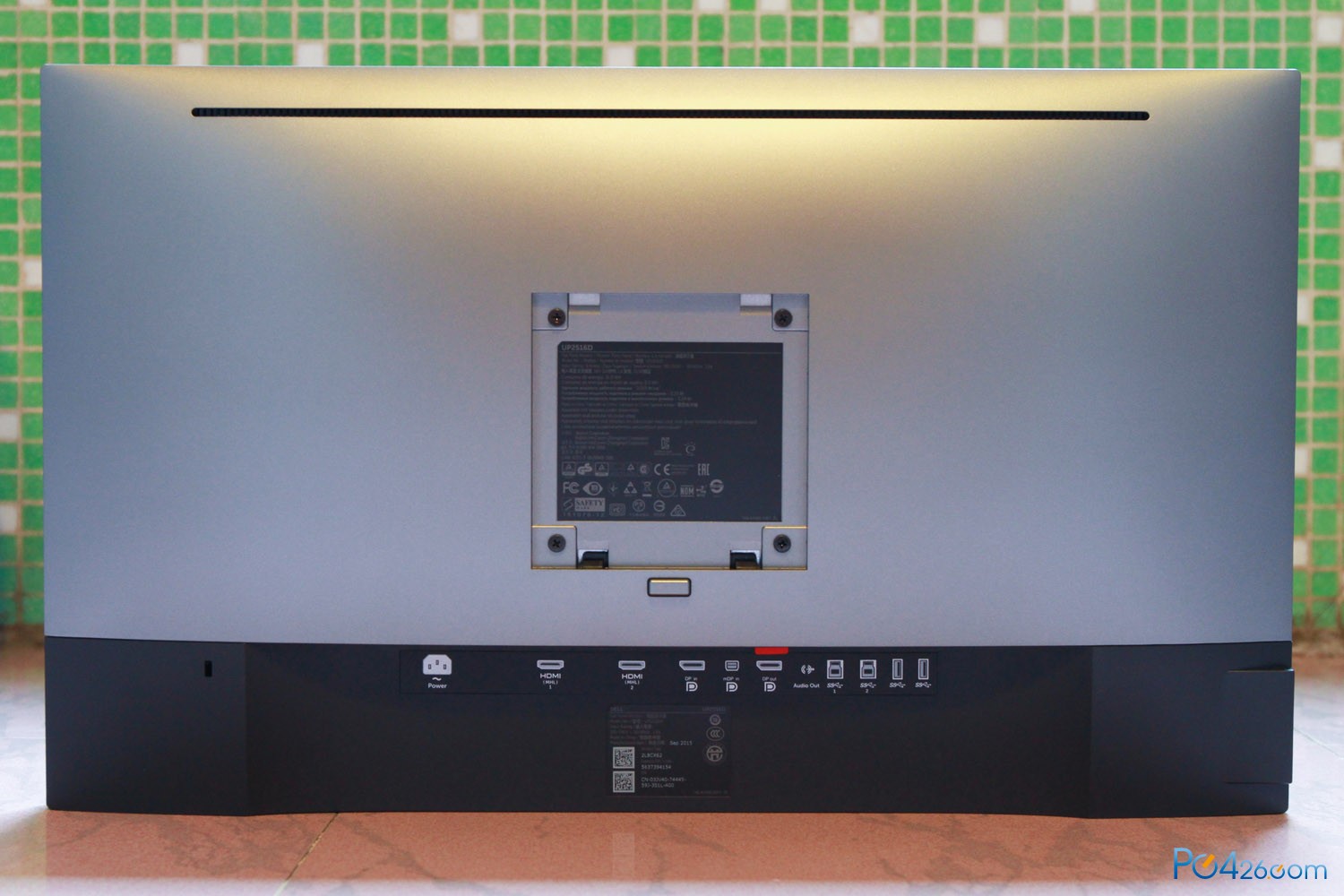

屏幕背面，因为模具设计的原因，这代屏幕可以自己站起来……

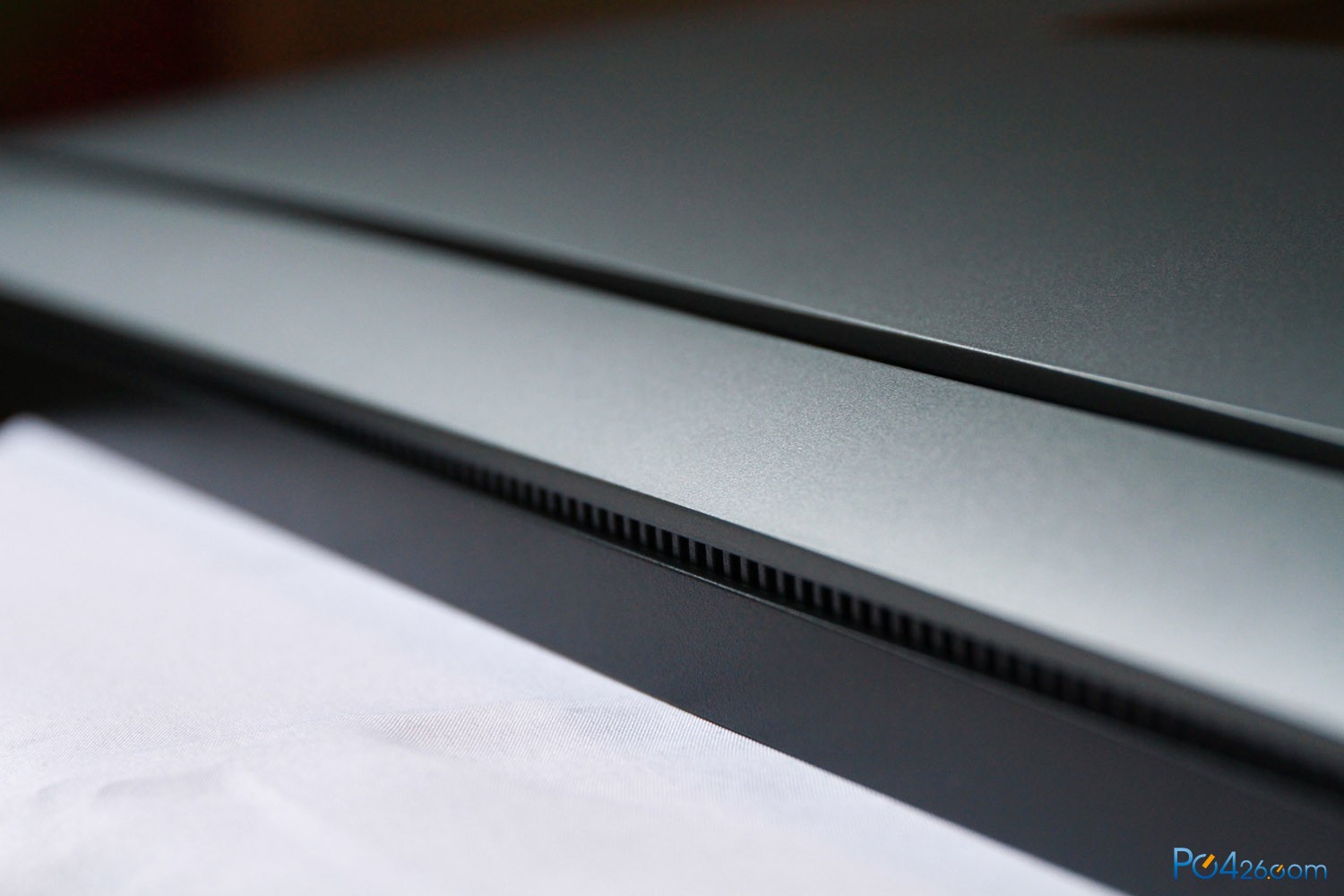

上方黑色横条也是散热口，中间是100mm的标准VESA接口

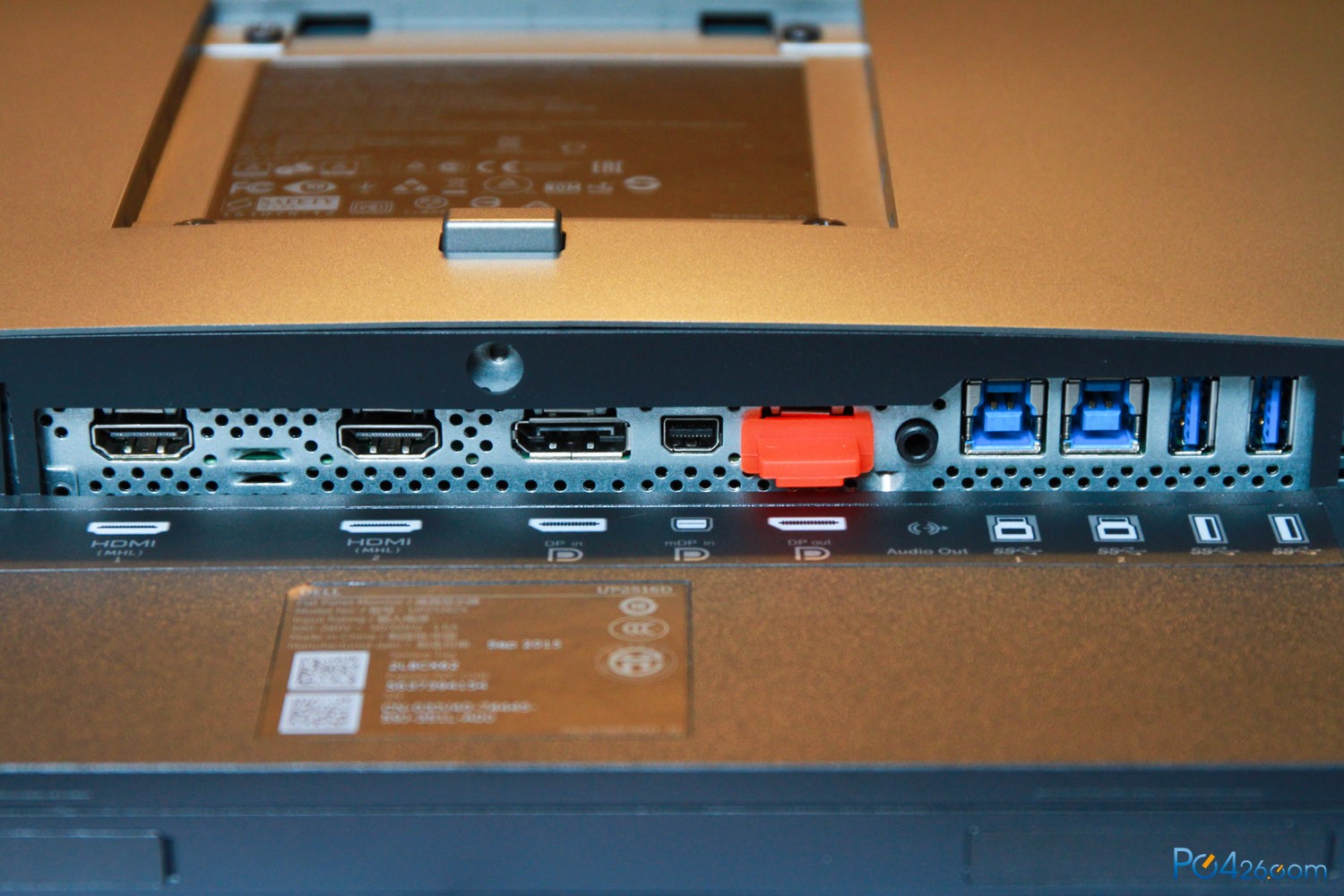

接口方面一贯地丰富：HDMI x2（支持MHL），DP，mini-DP，DP out（用于组建菊花链多屏系统），Audio out，USB上行接口x2，USB3.0 x2

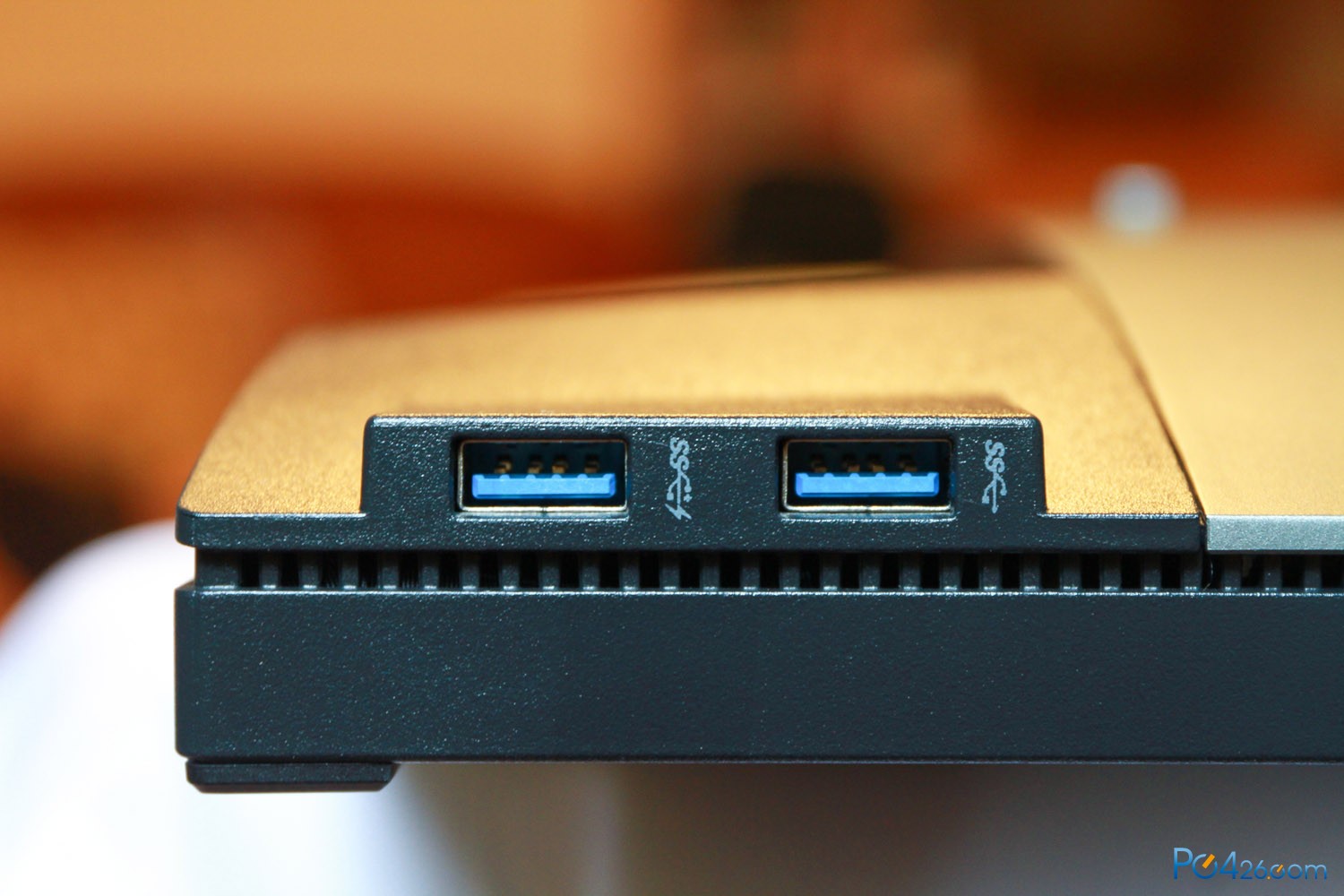

左边还有两个USB3.0 x2接口，所有USB接口都需要插入上行线材才能使用

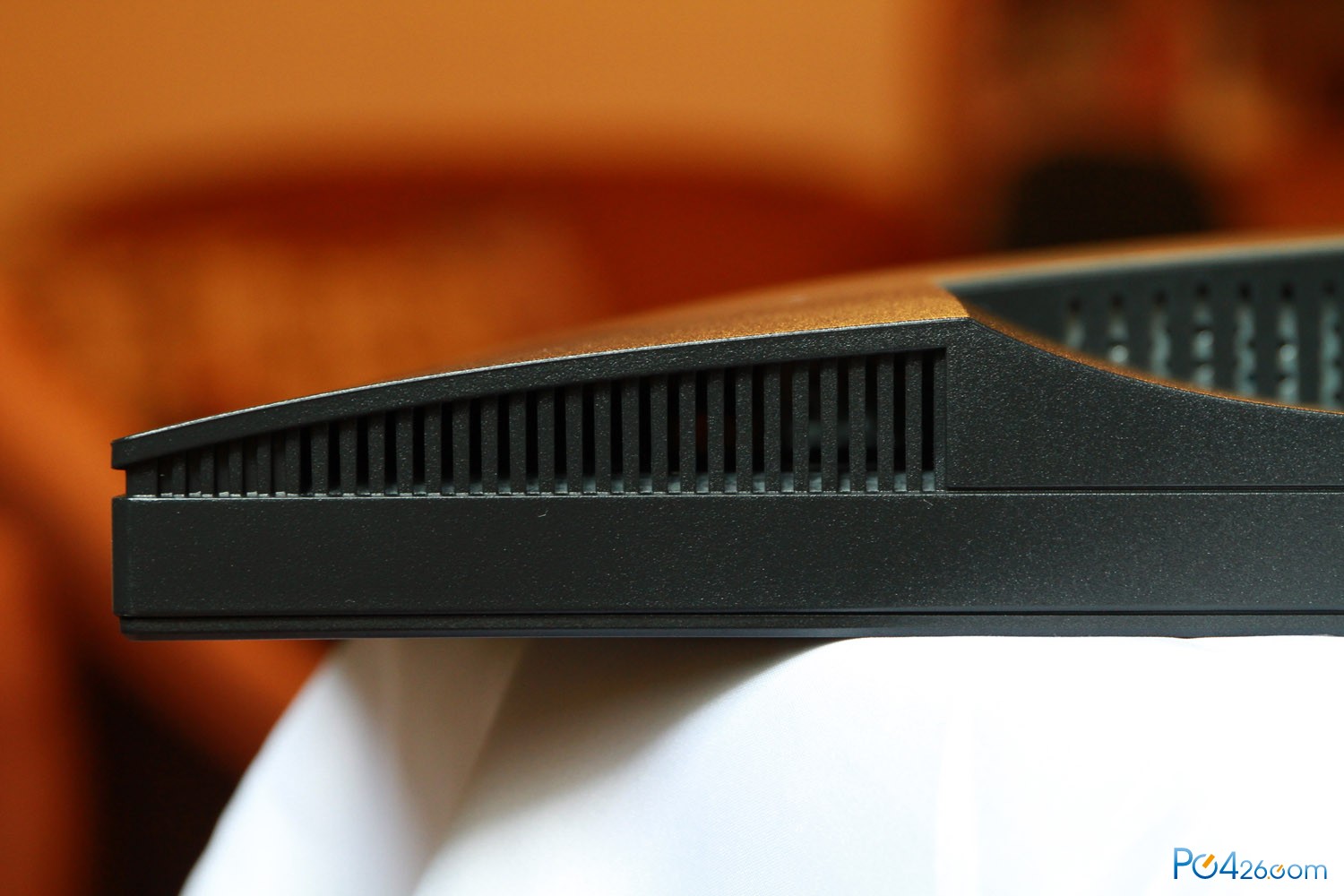

从散热器啊不显示器底部到四周都围着一圈散热口，侧面反映了这台显示器比普通显示器要热一些

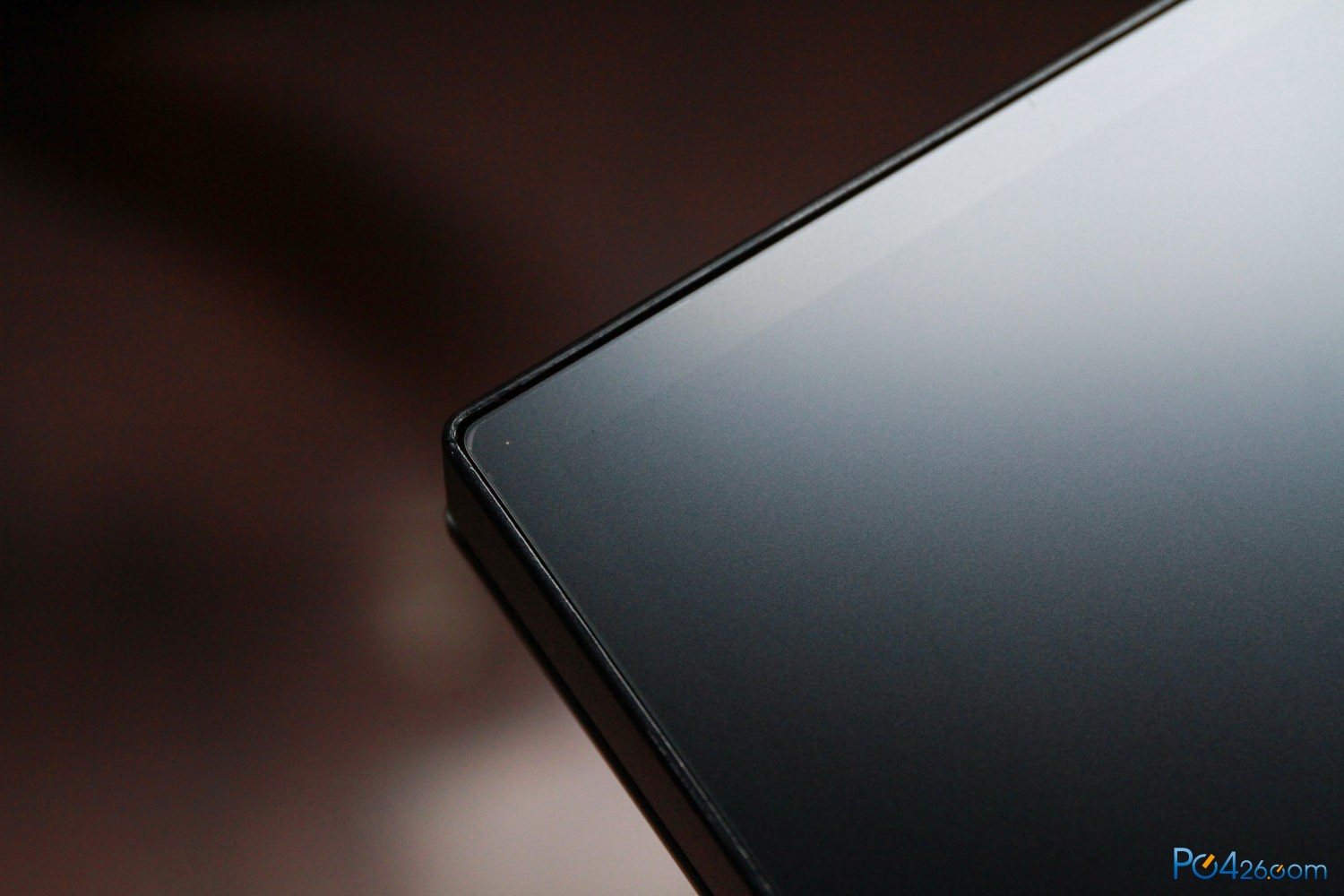

除底边外，另外三边都是嵌入式超窄边框，熄屏状态下具有很好的视觉统一性，几乎分辨不出边框和屏幕交接的分界线。另外对多屏拼接有需求的可以关注戴尔U2417H，这台U2414H的接班人连底边也大幅收窄，美观程度更上一层楼。

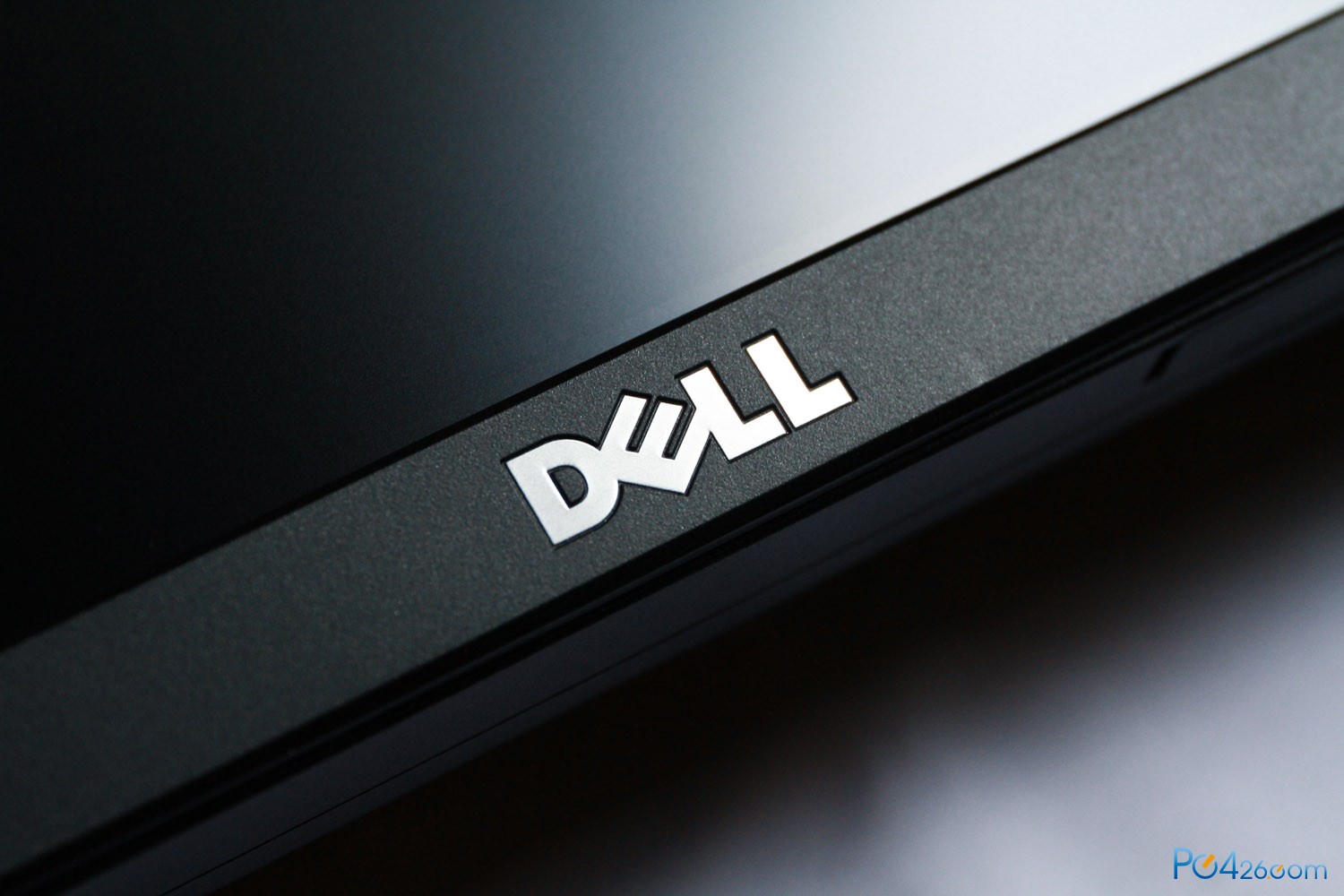

信仰Logo

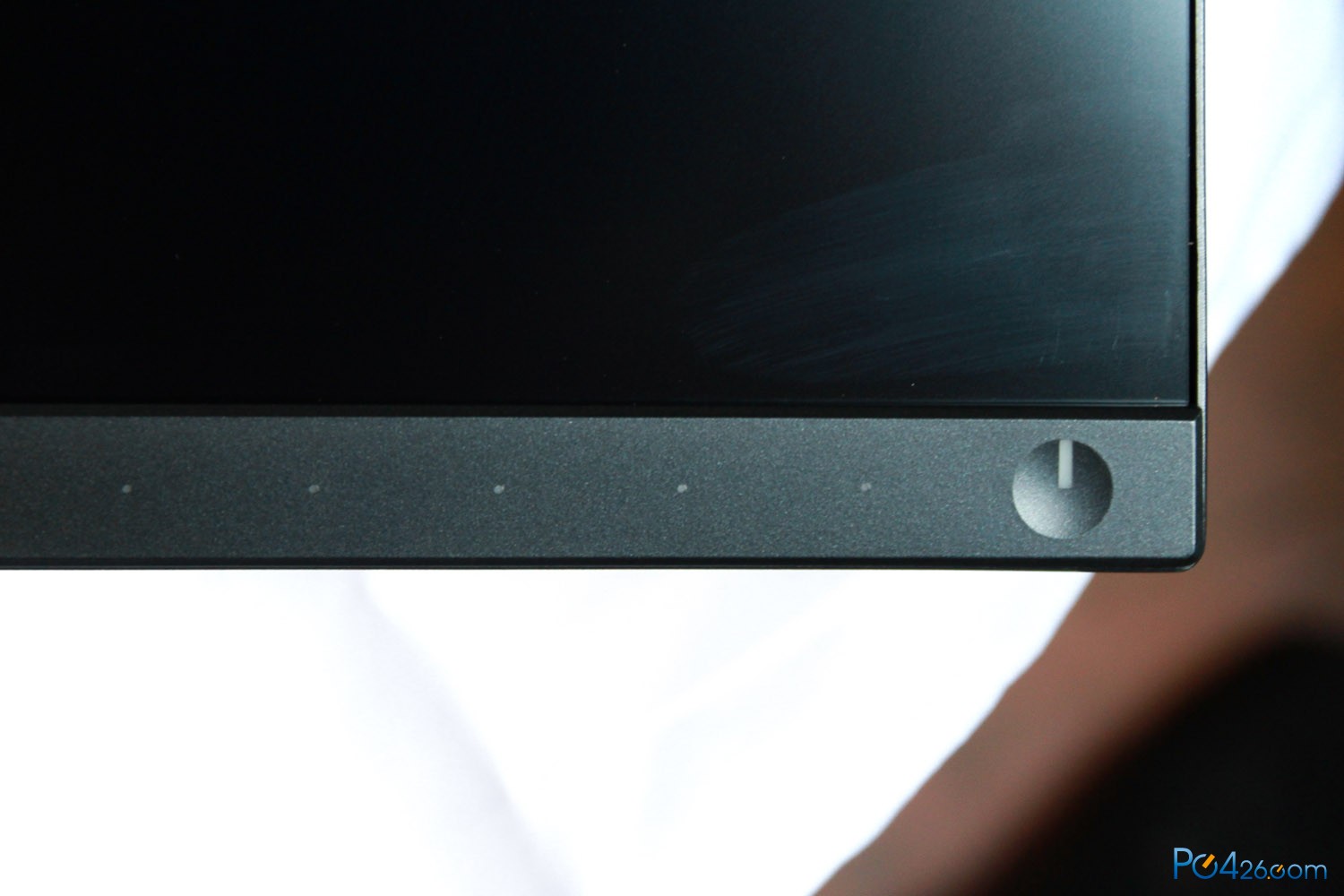

静电感应触摸键，开关做了凹陷提高了盲操作的成功率，有三个自定义按键可以自己绑定菜单项

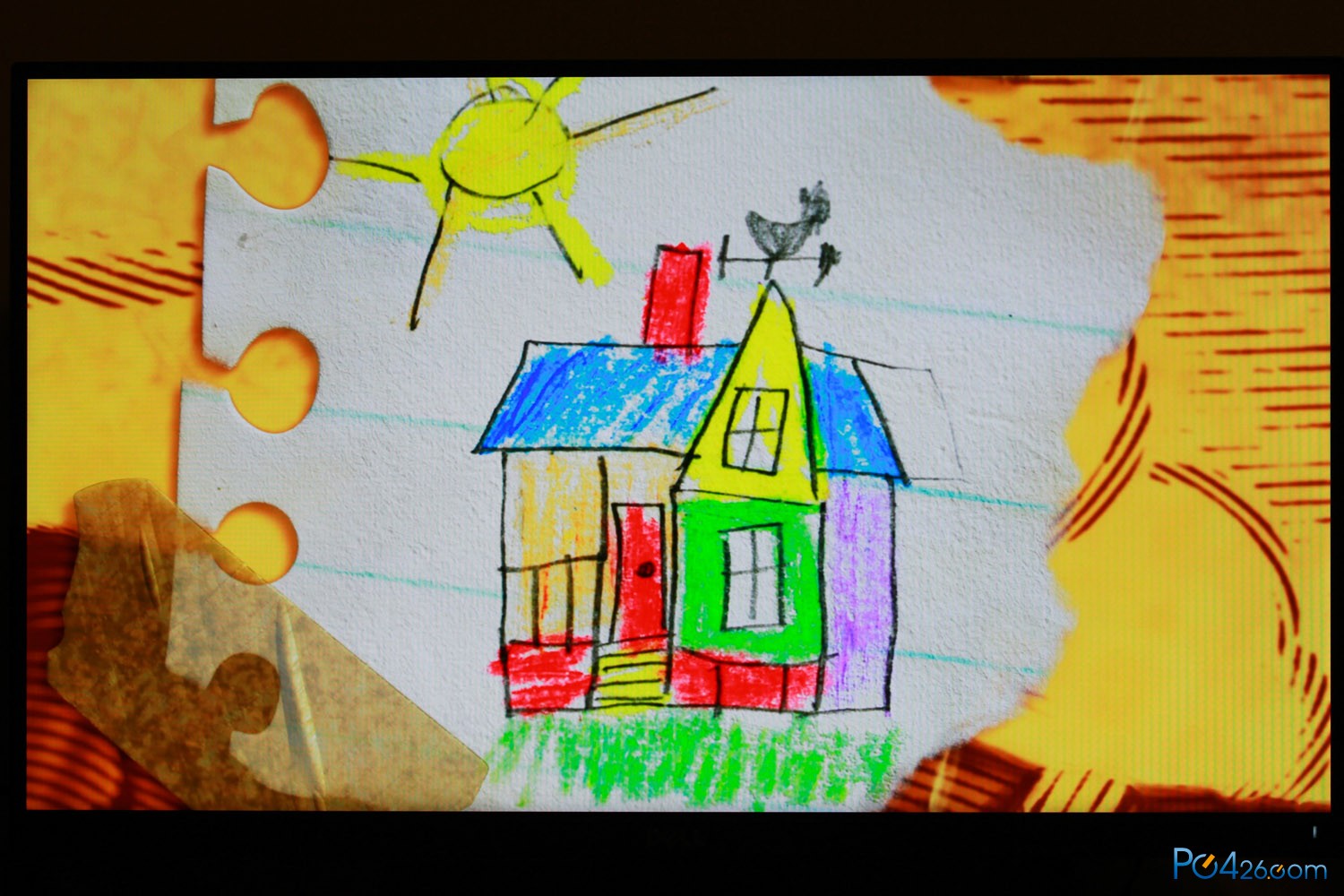

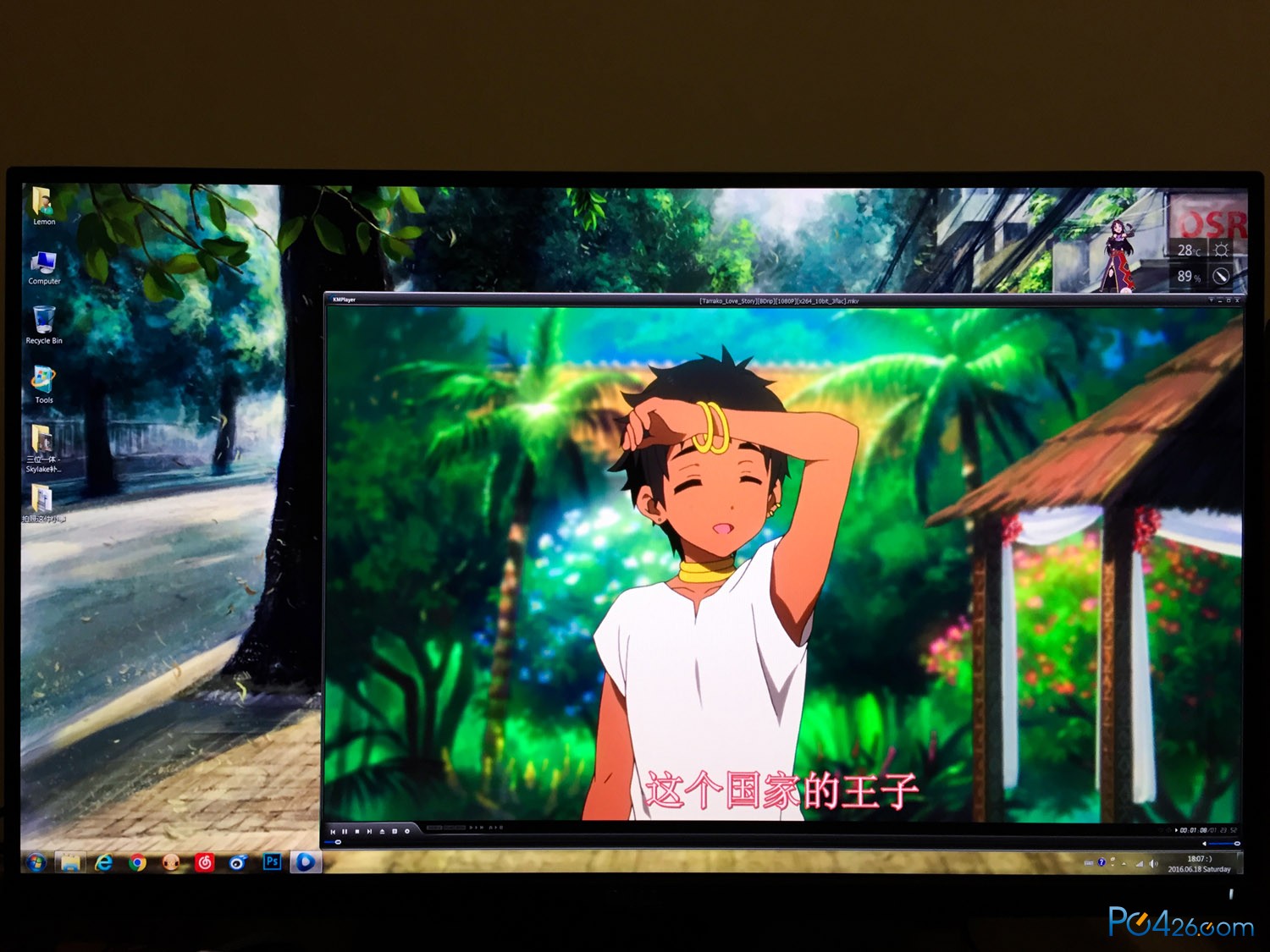

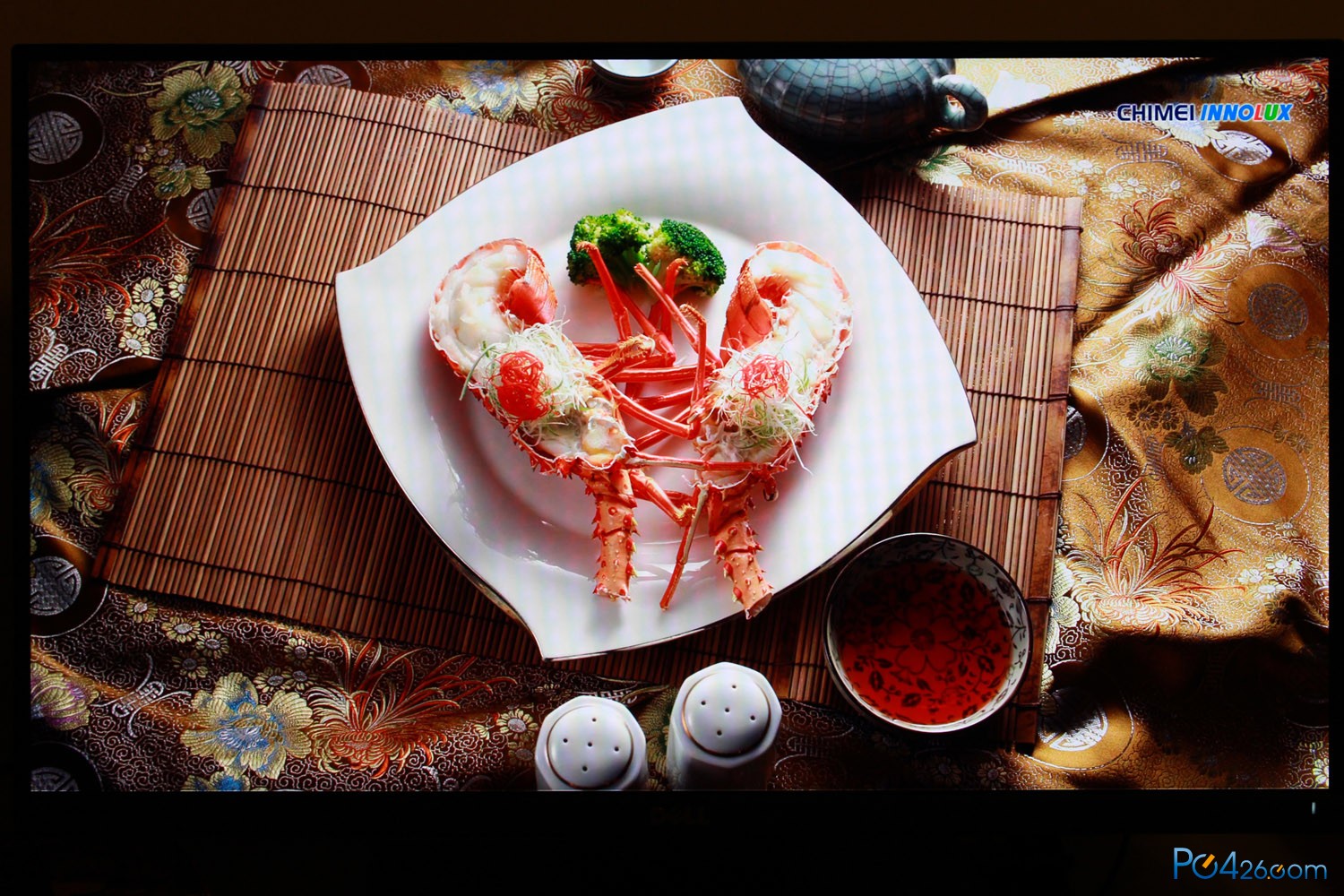

简单做了两张广色域下的视频画面屏摄，自带高饱和滤镜的视频真是美轮美奂
说下25寸2K屏幕的使用感受，在Windows环境下需要125%放大才能正常使用，鉴于这个放大倍率还不是很大，Win7也Hold得住，当然换用Win10会更好；屏幕精细度比24寸1080P略有提高，近距离看基本没有像素点的感觉，24寸1080P看久了我还是会看出像素；1080P视频回放还可以接受，720P及以下的视频就显得非常滑稽了……网页的话基本都需要放大150%来观看，文档处理同理。
1080P视频原尺寸观看或者拉伸全屏都不会太违和（下图），720P就……请自行脑补那个滑稽的画面，我当时都笑出来了
所以我不懂啊，买4K显示器的人怎么用的啊！
最后，准备上机！

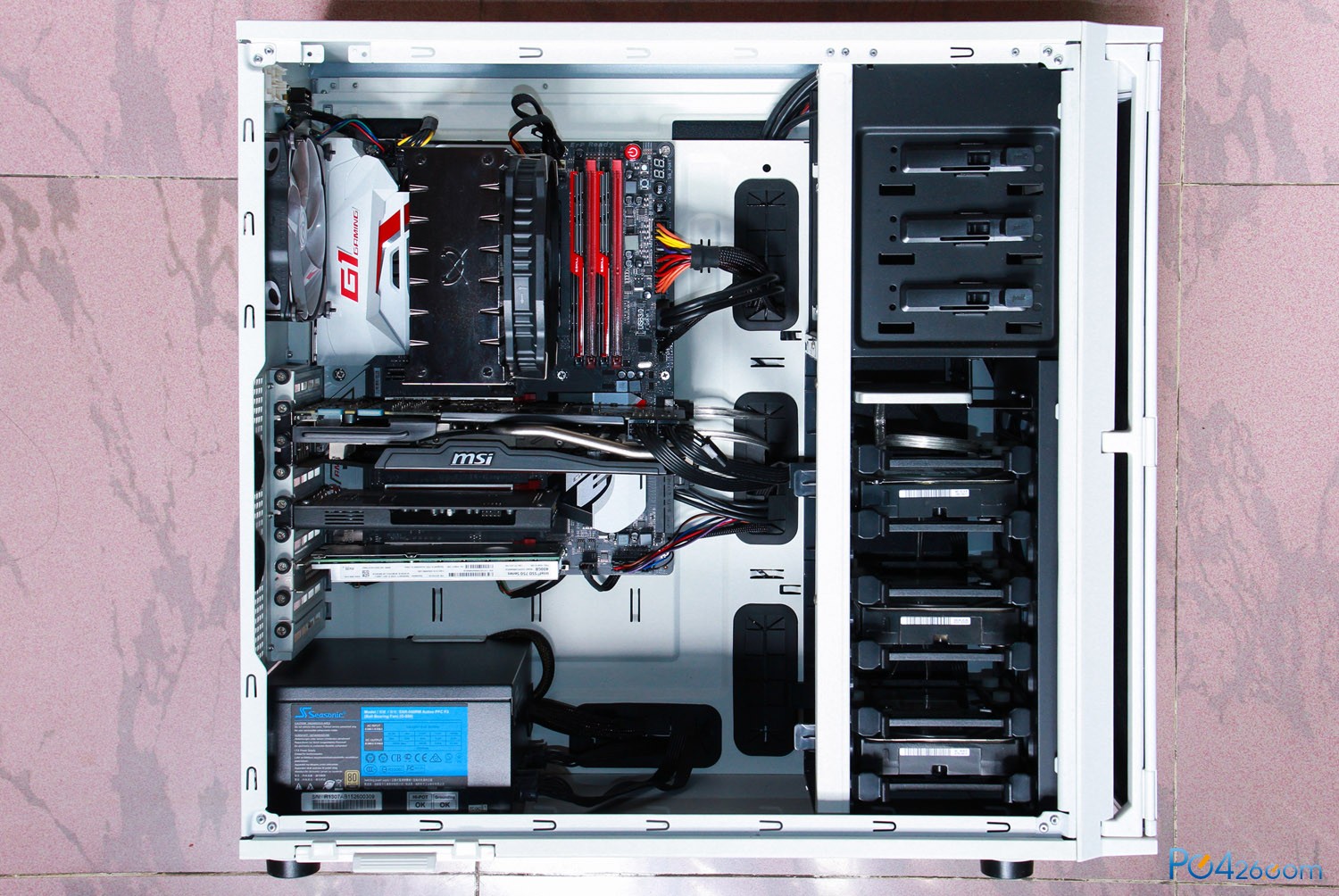

这是本次最终补完升级之前机箱内的样子，配色还是比较混乱的

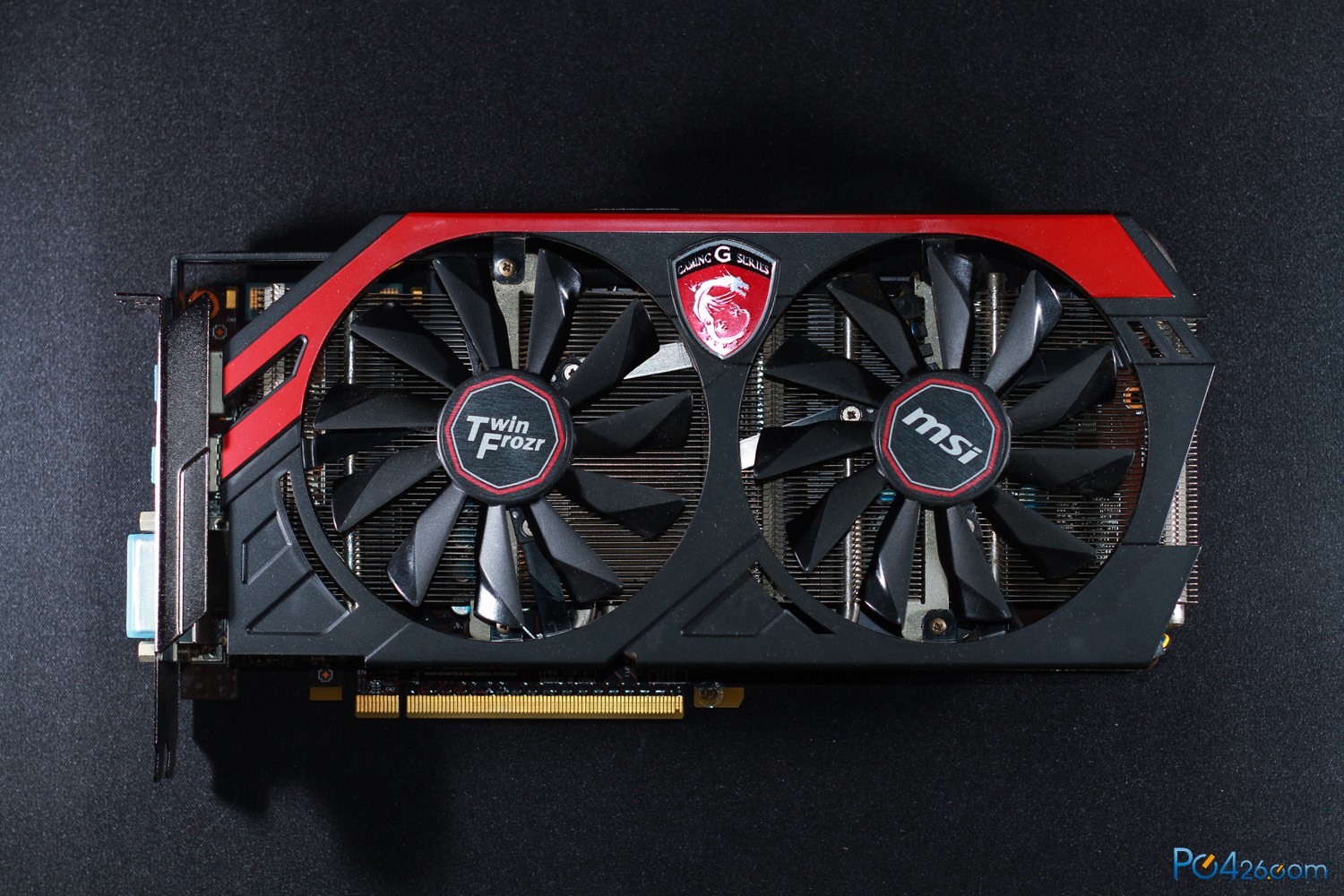

再见啦，GTX760~感谢陪伴

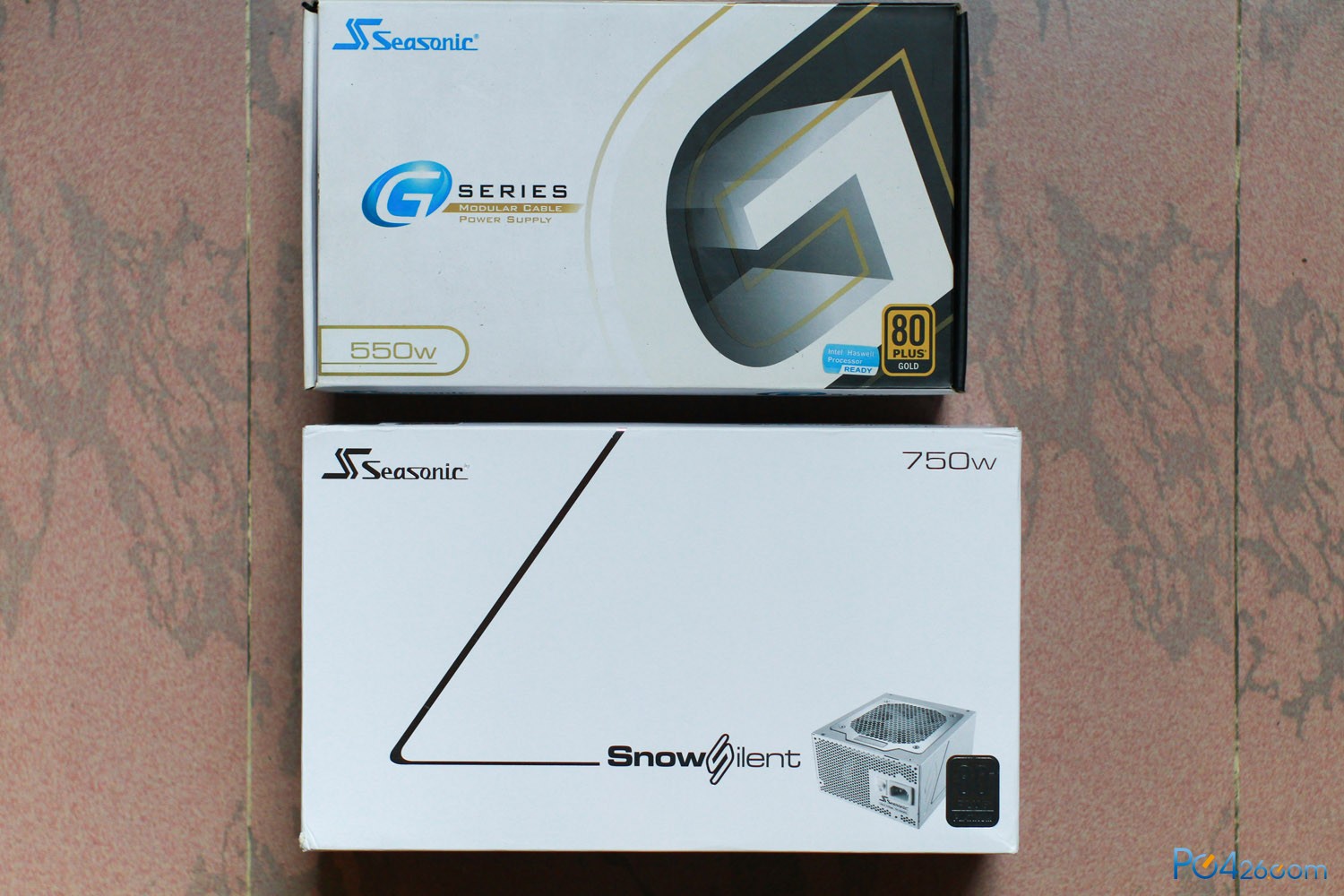

再见啦，G-550~感谢陪伴

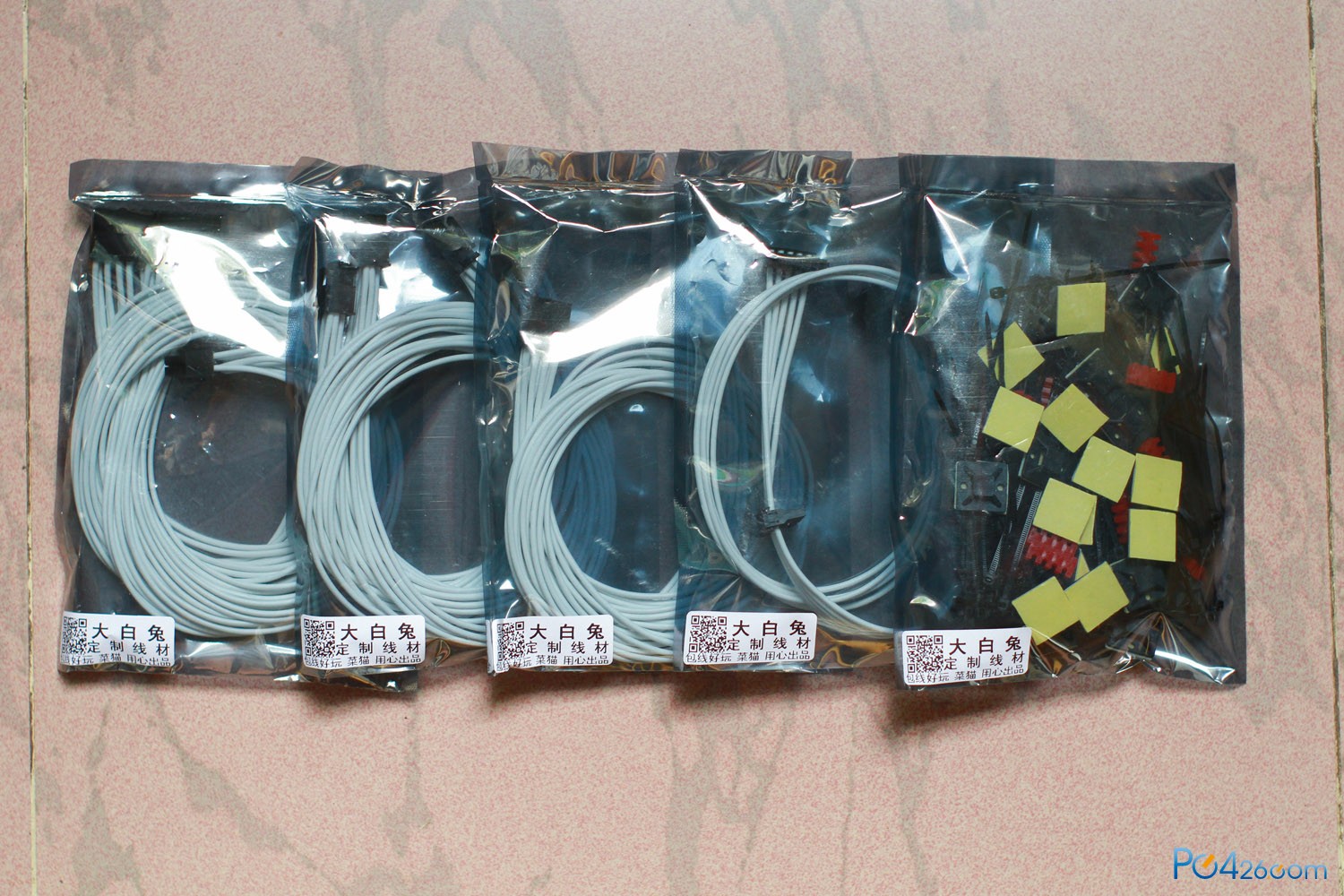

找大神手工定制白硅胶线

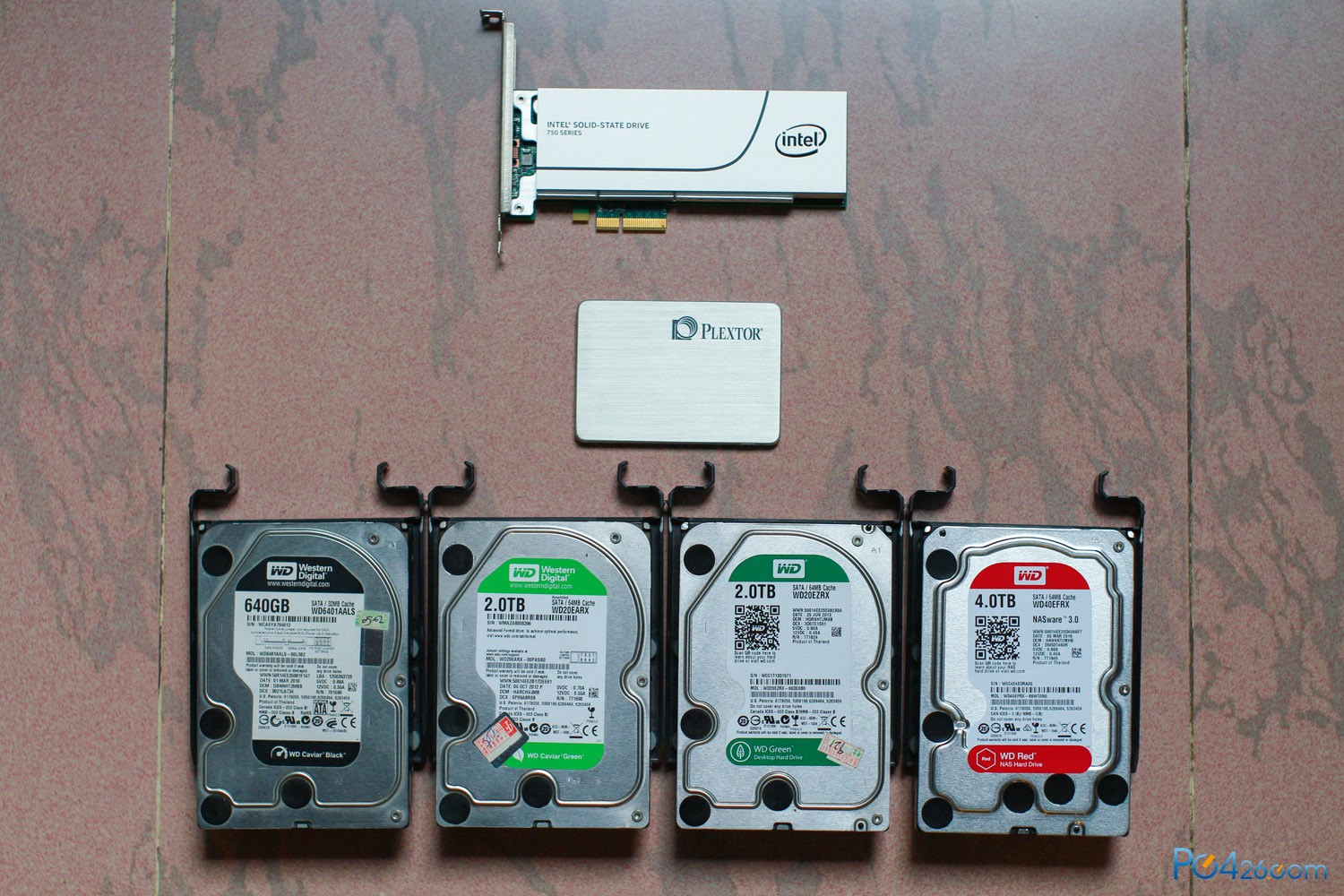

顺便拆出整套存储系统啥晒太阳，你们看这就是计算机的三级存储结构（雾）

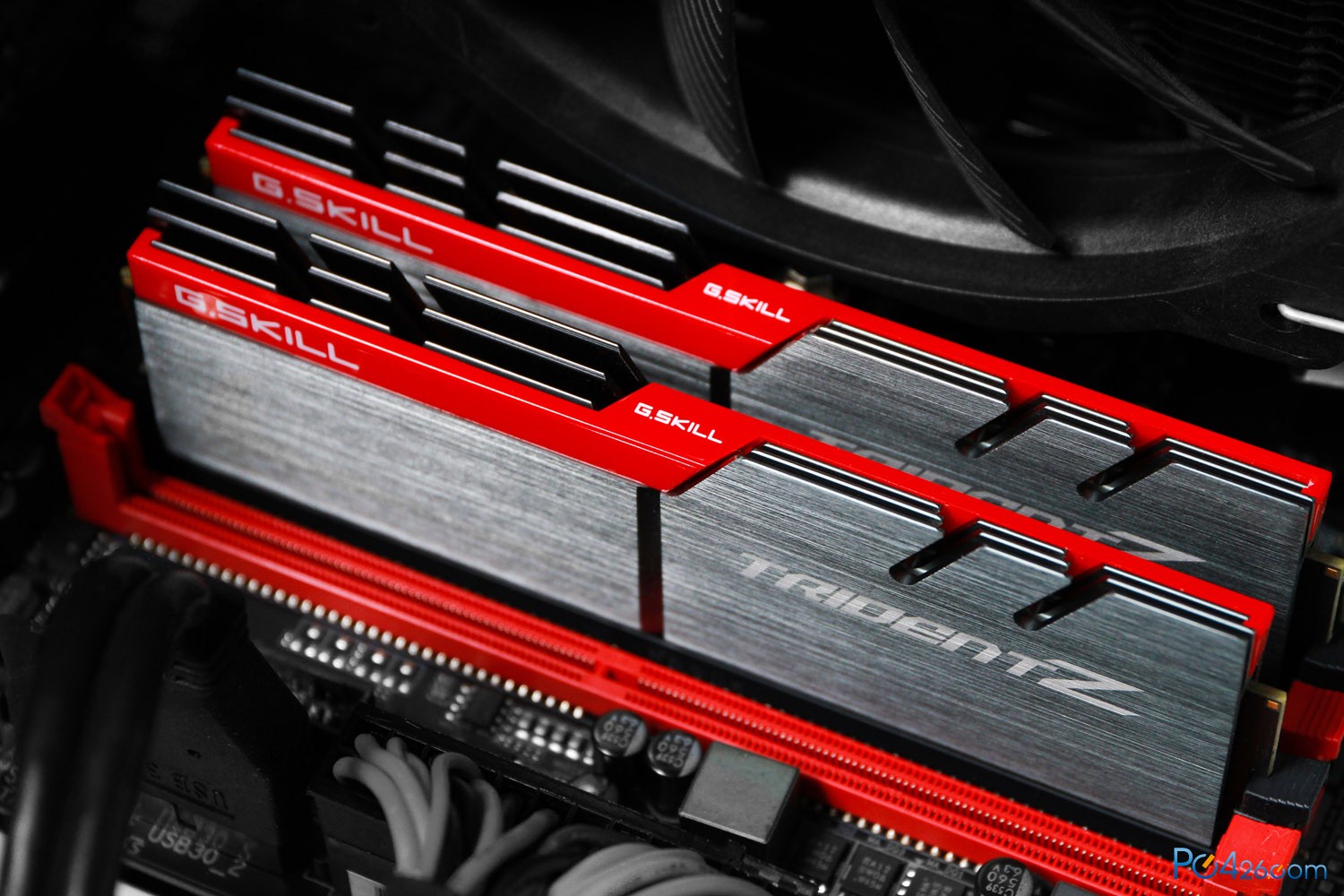

内存也补拍了美照

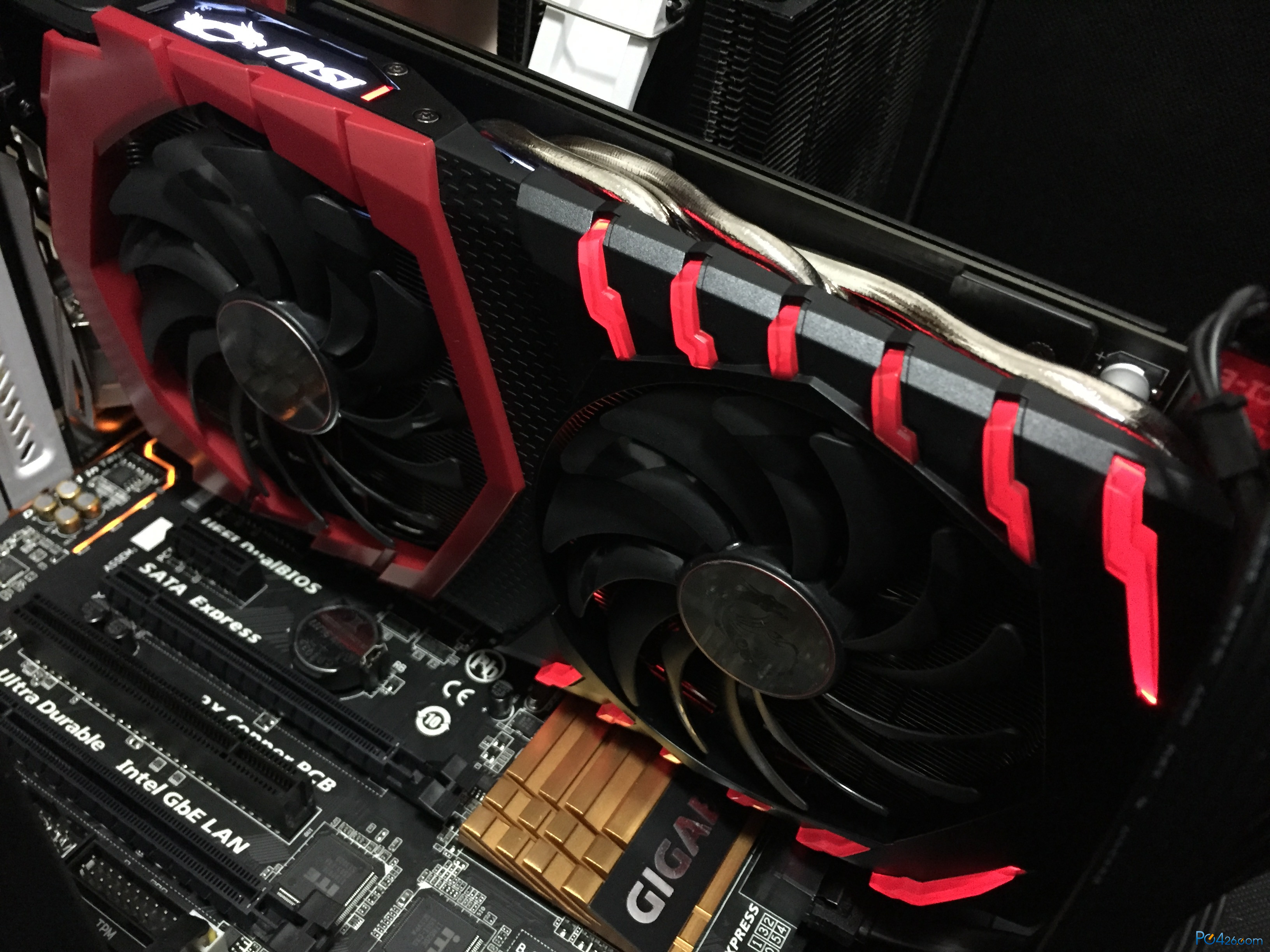

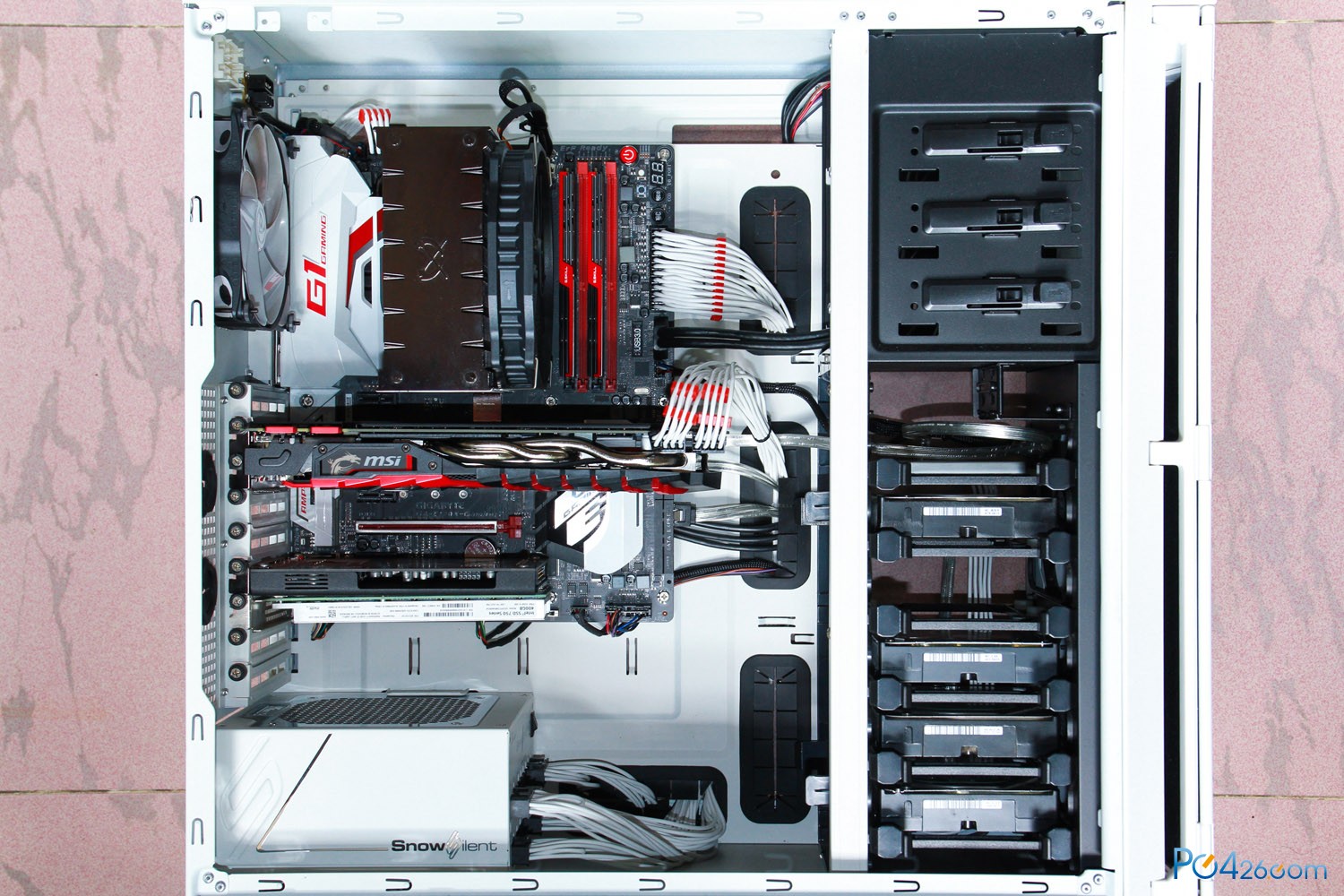

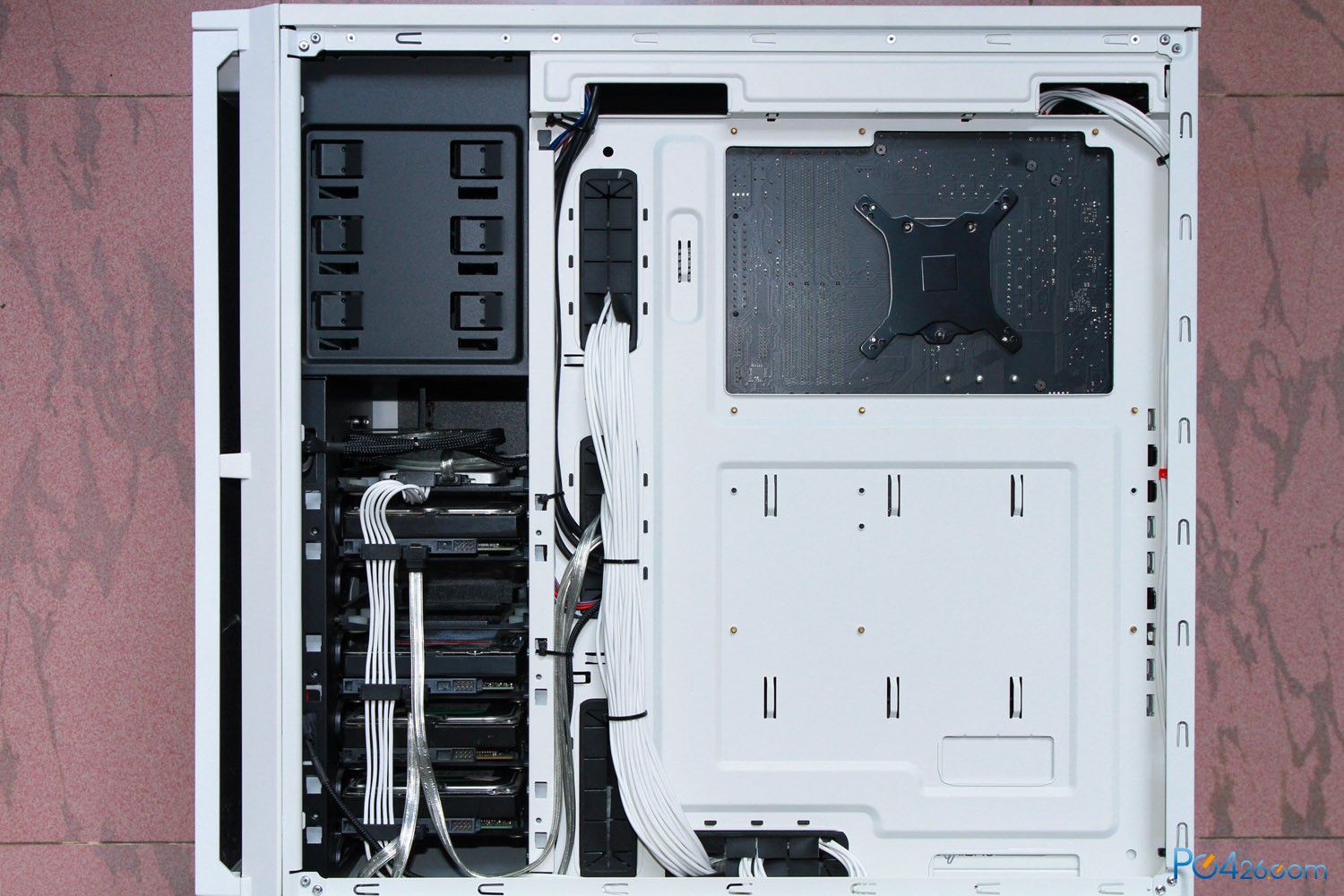

全部上机，重新理了一次线，将上次留下的遗憾都解决了，舒服！

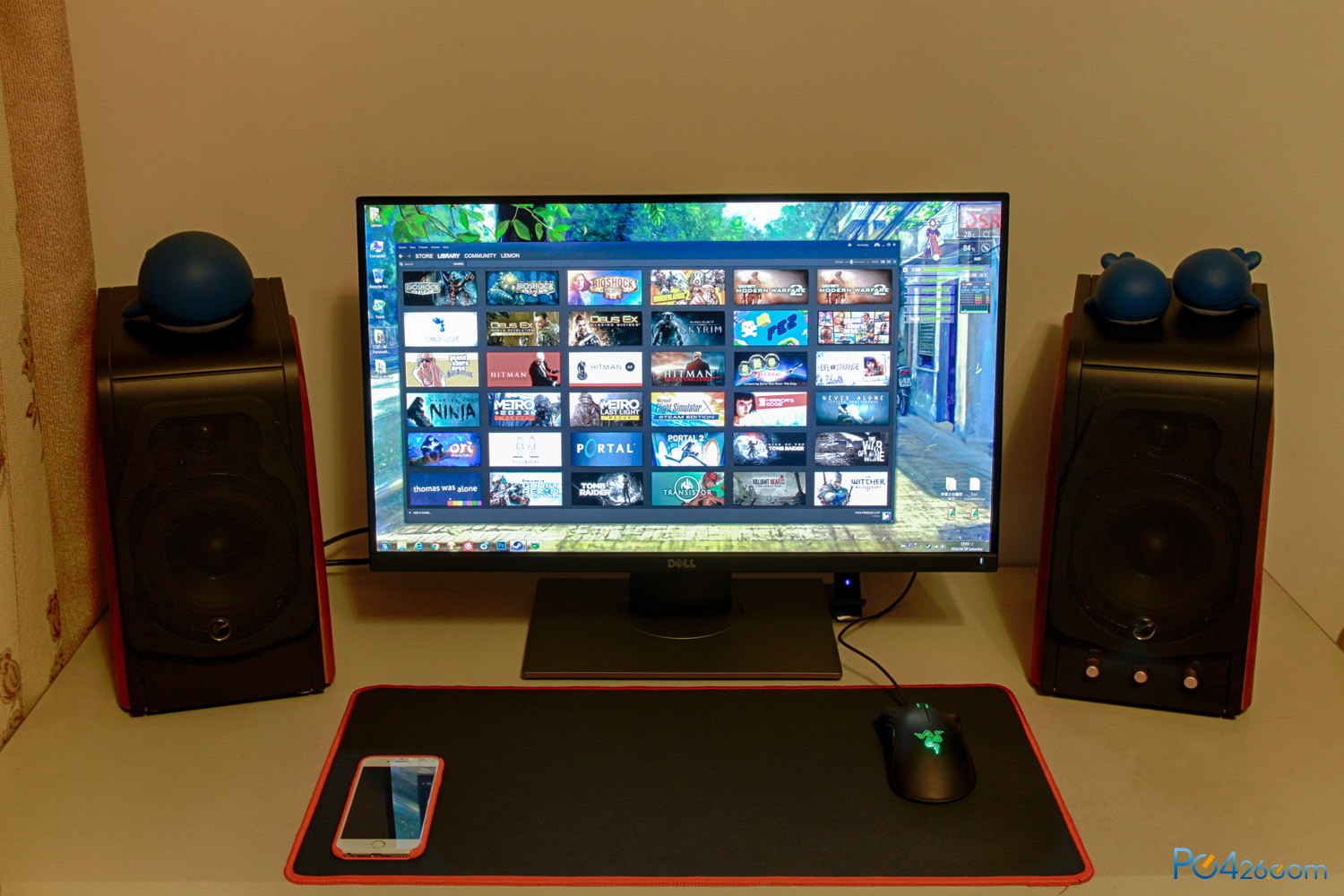

至此，整套Skylake新机终于凑齐了，可以愉快玩耍噜！（6.24暑促又开始了，你们的手在哪里！）
谢谢围观~
