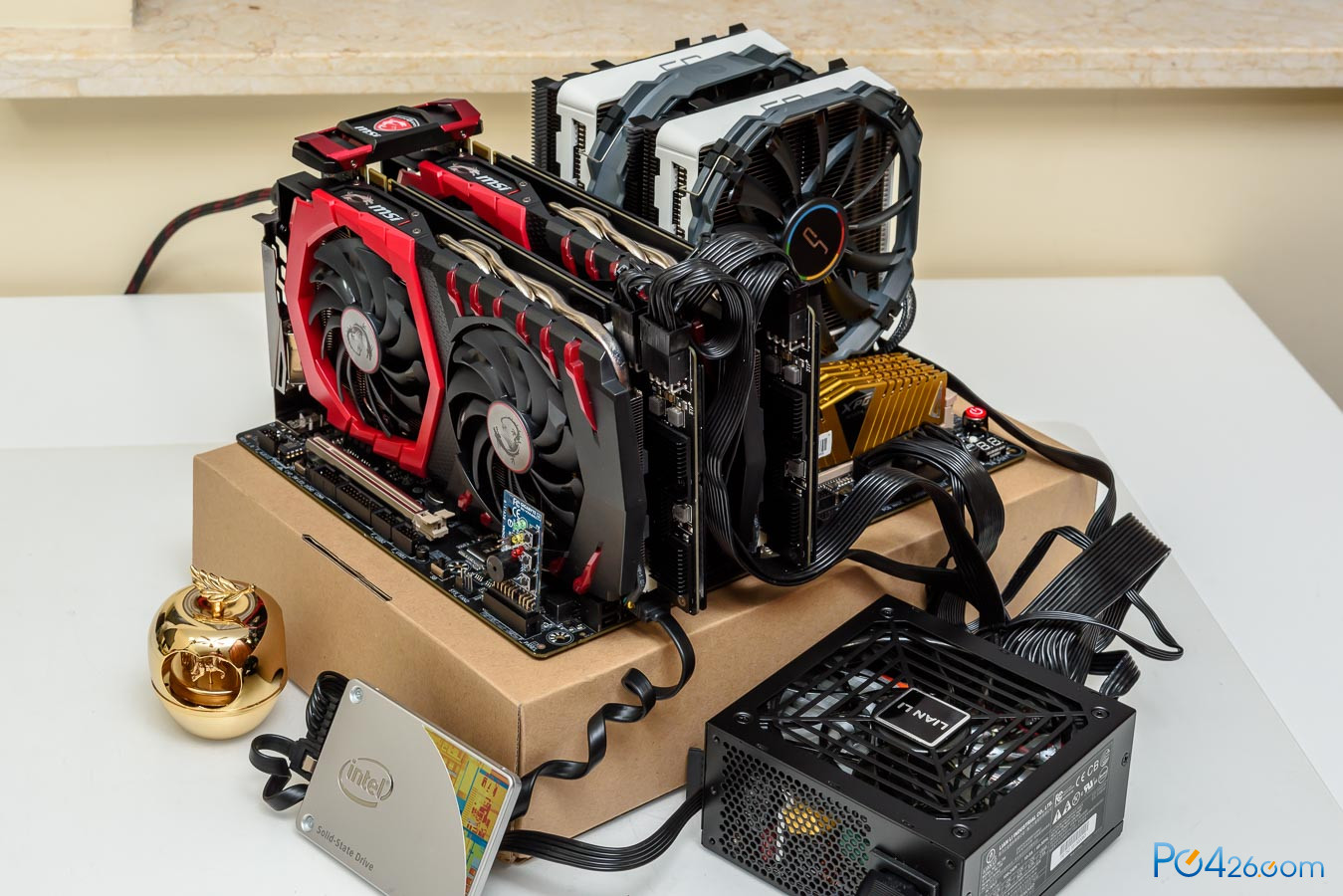

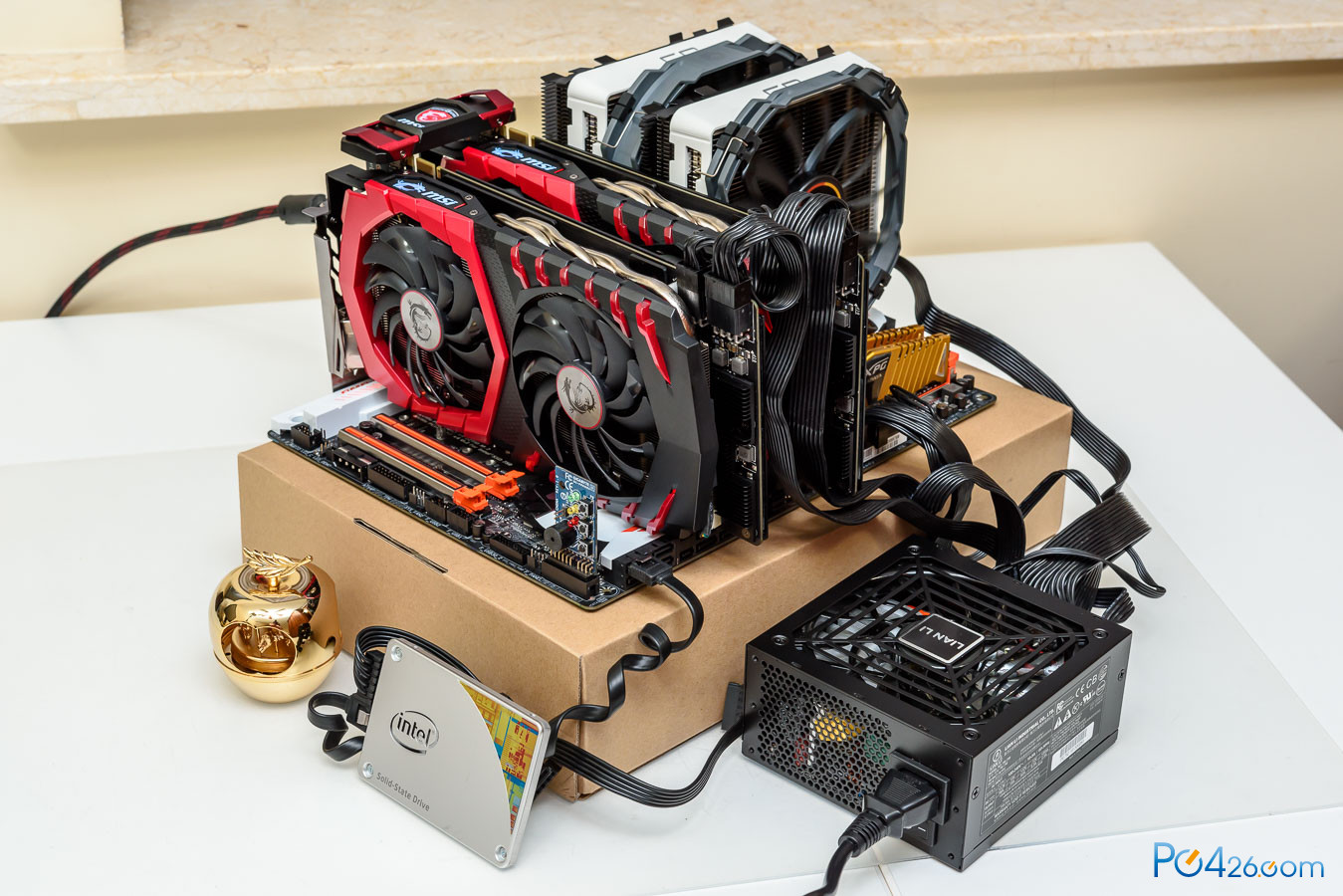

NV 10系列的显卡有一个明显的规格变化，SLI仅可用于最高端的1080和1070两款，1060开始就不支持SLI了。虽然说两张1070已经要6000多，价格还是蛮高的，但却是已经是NV新系列最入门的SLI平台。今天就带来1070这款次旗舰的详细评测。

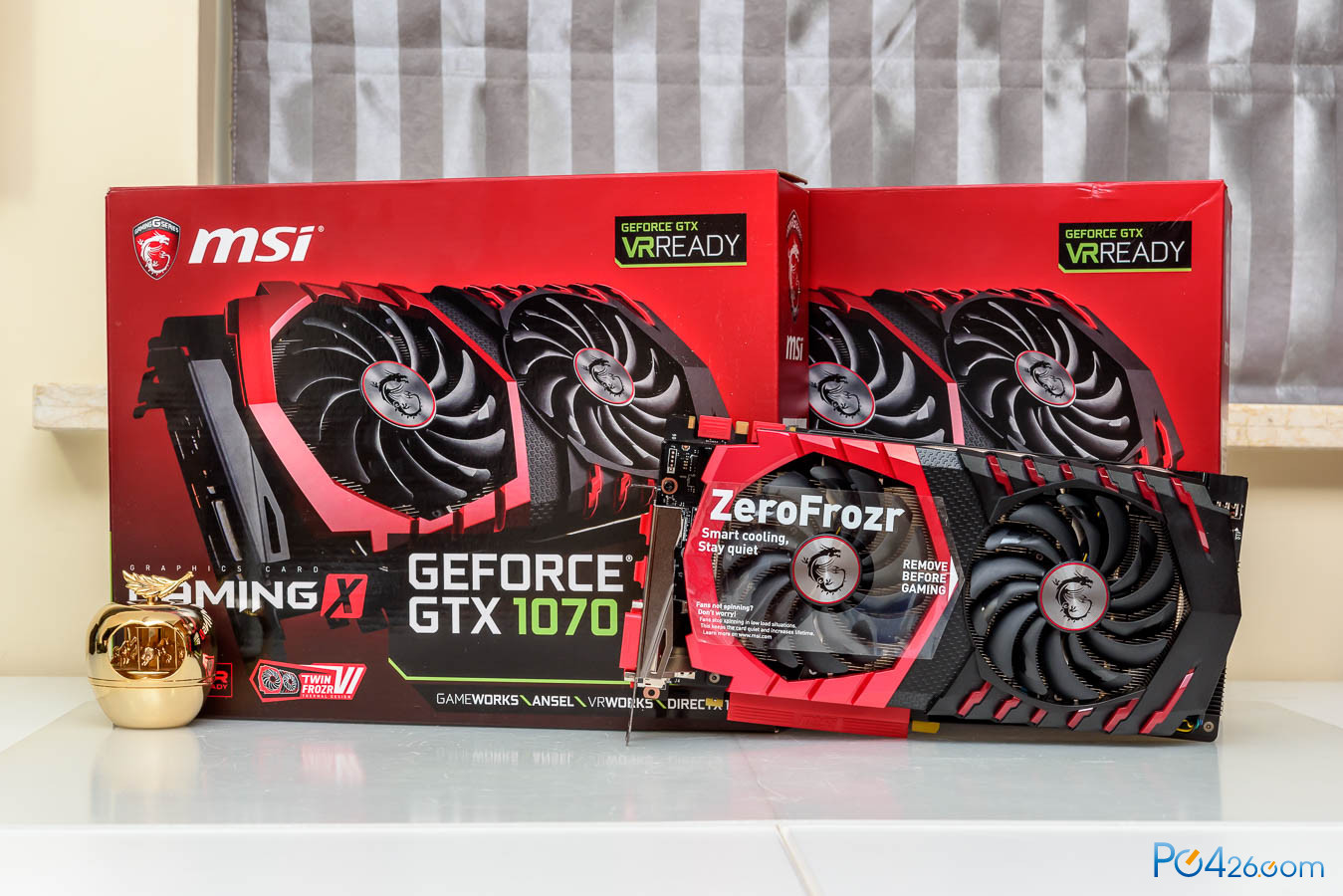

显卡的包装与附件：
显卡采用彩印纸盒包装。
背面有一些产品特色的东西。

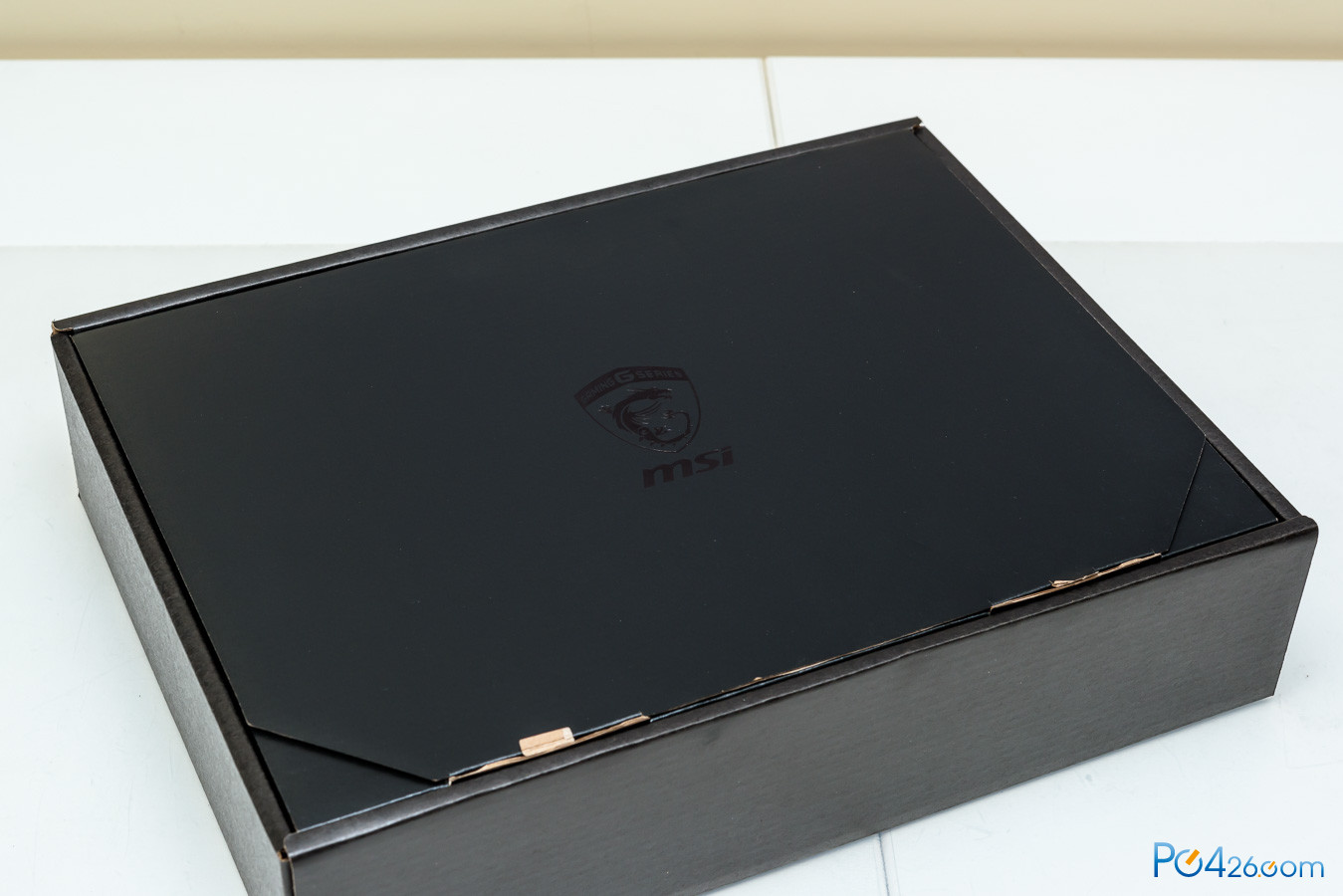

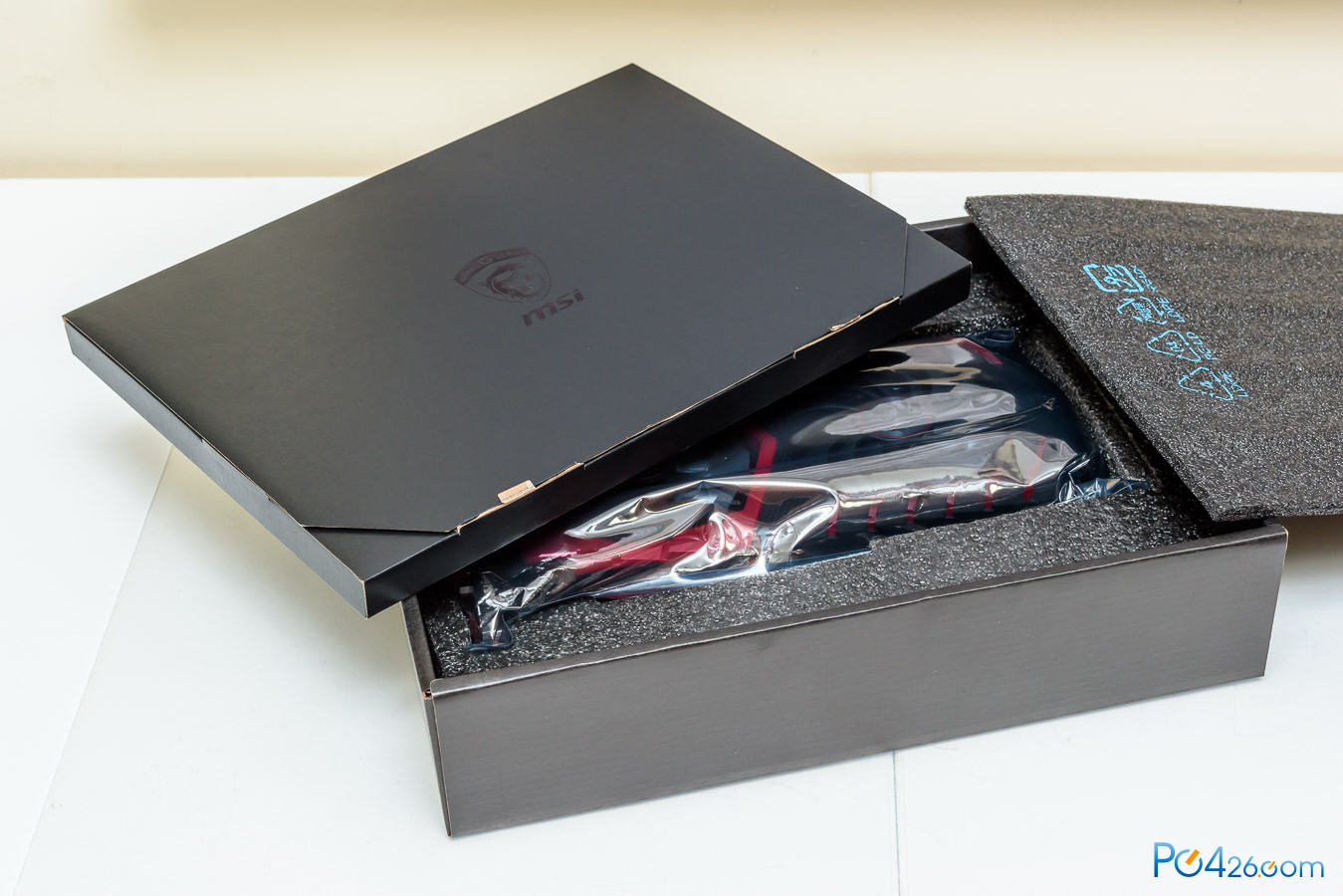

显卡包装也是分内外包装。
内核上面是附件盒，下面是显卡。

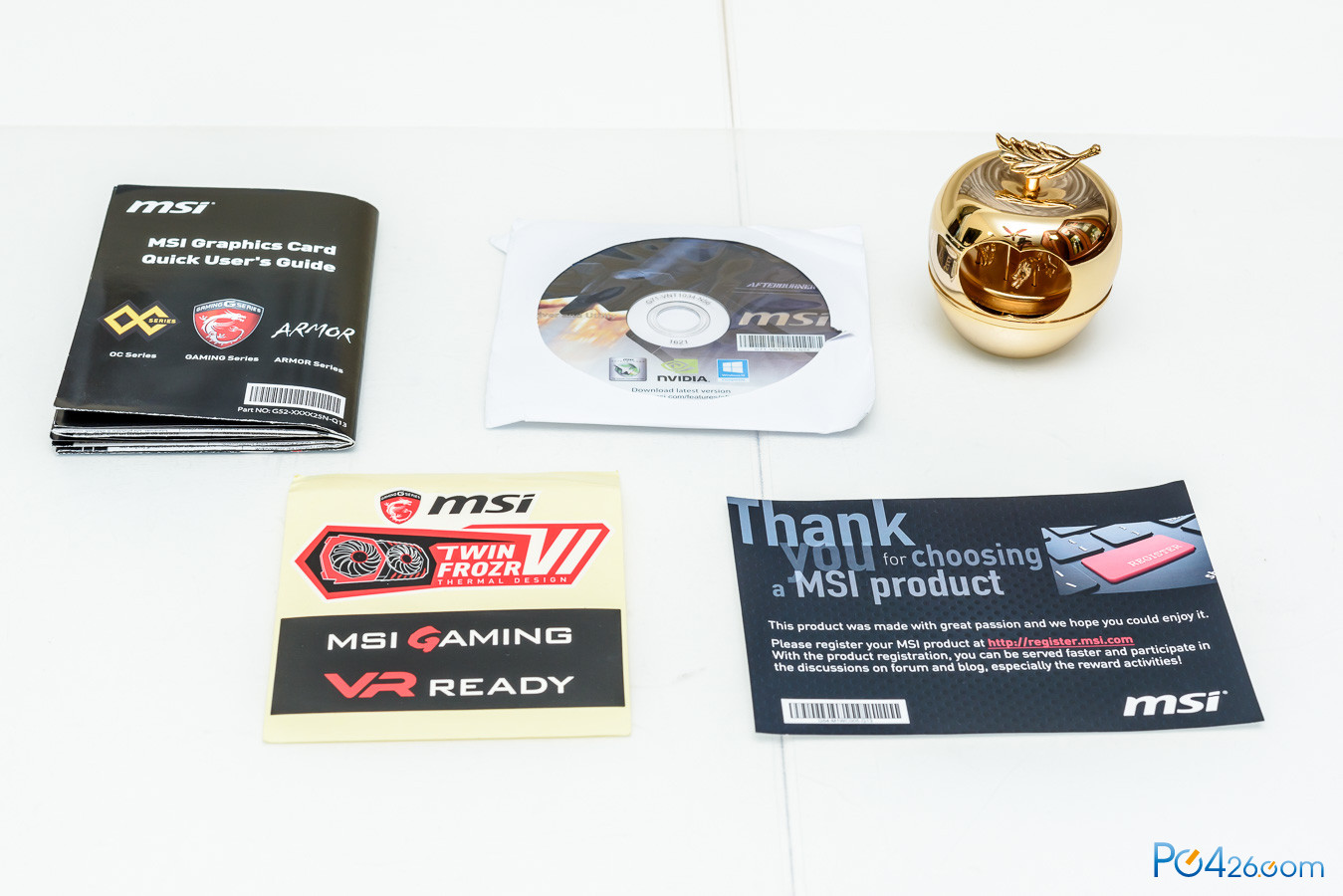

显卡的附件很简单，主要是一些机箱贴纸。
显卡外观介绍：

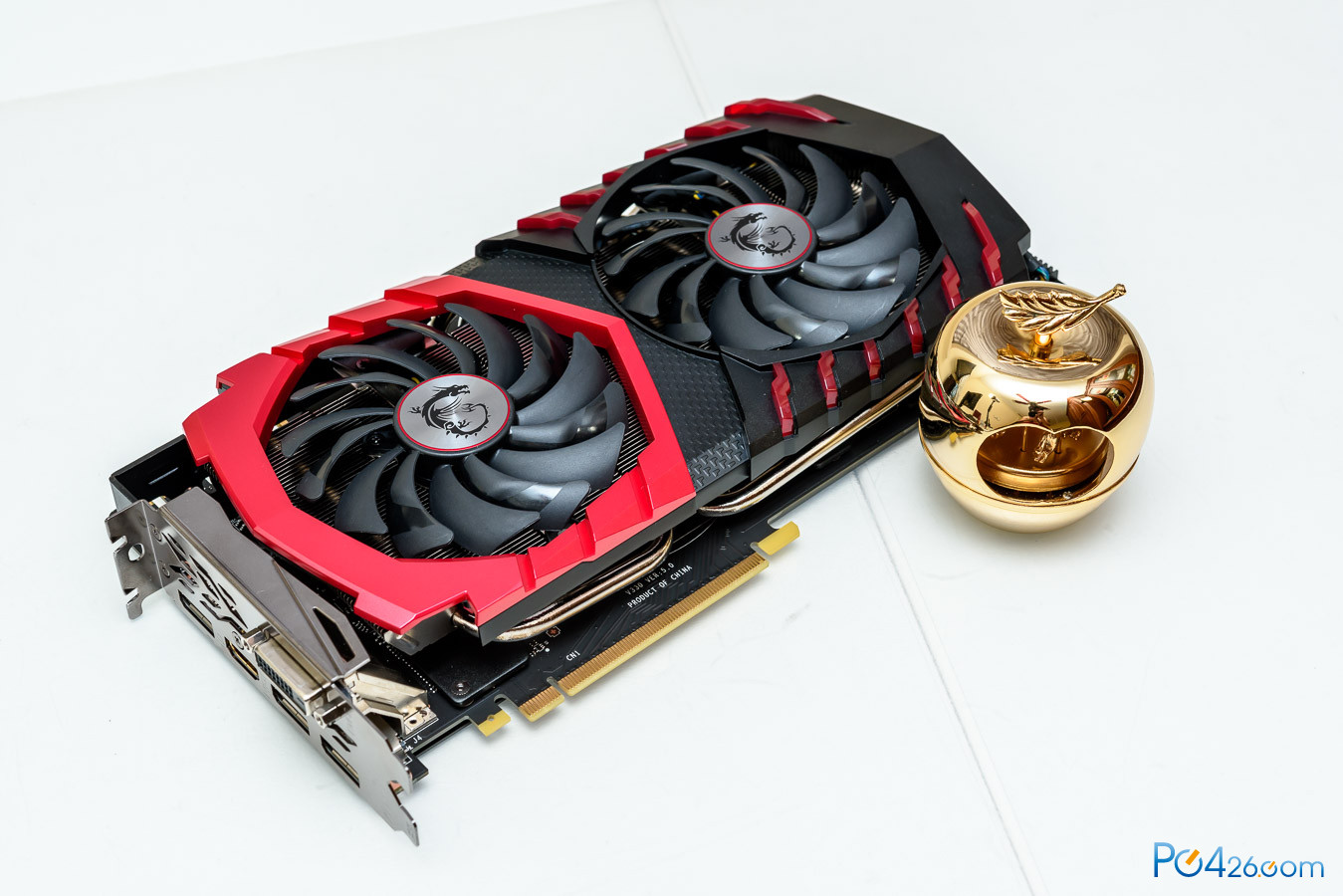

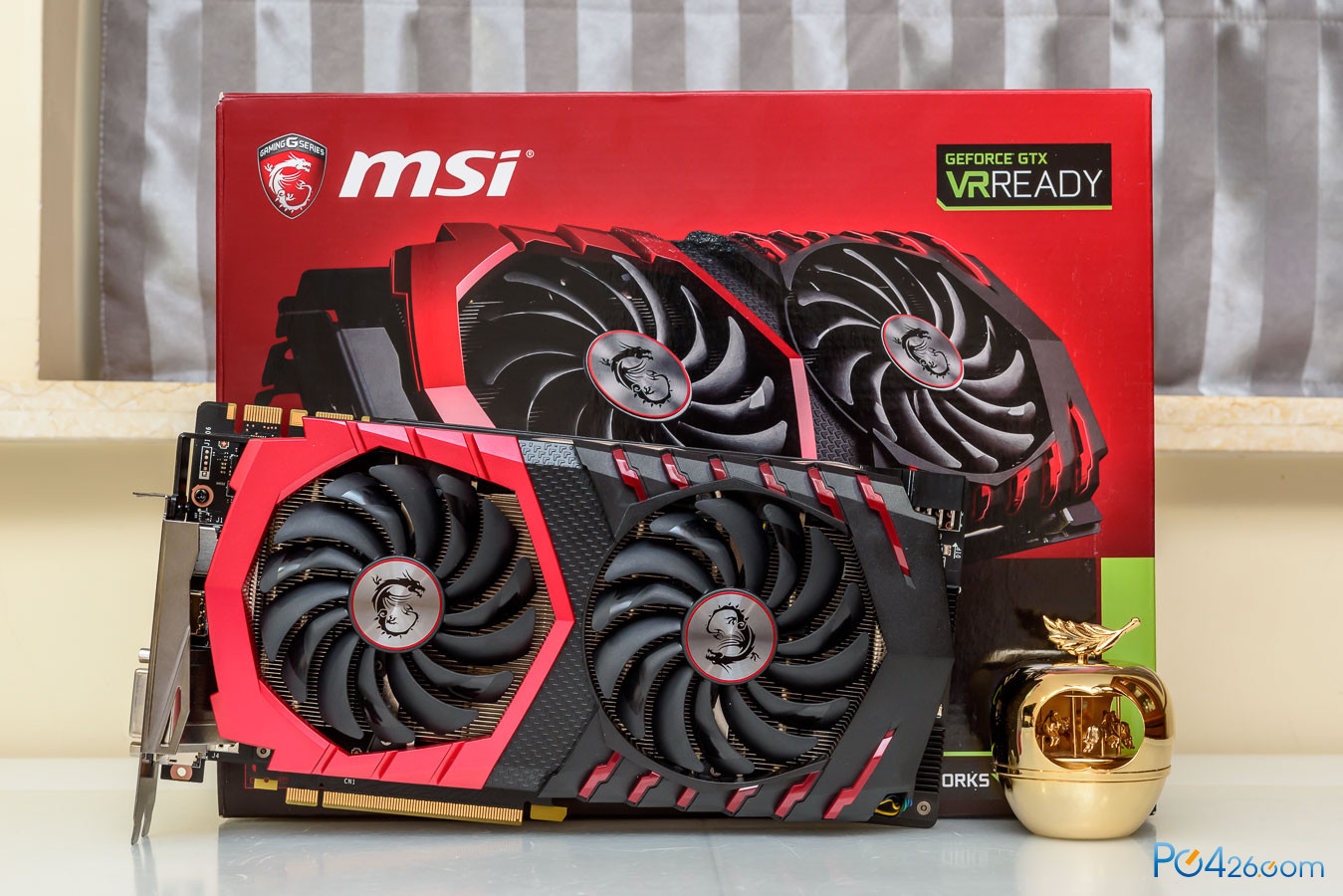

先来两张显卡正反面的照片。

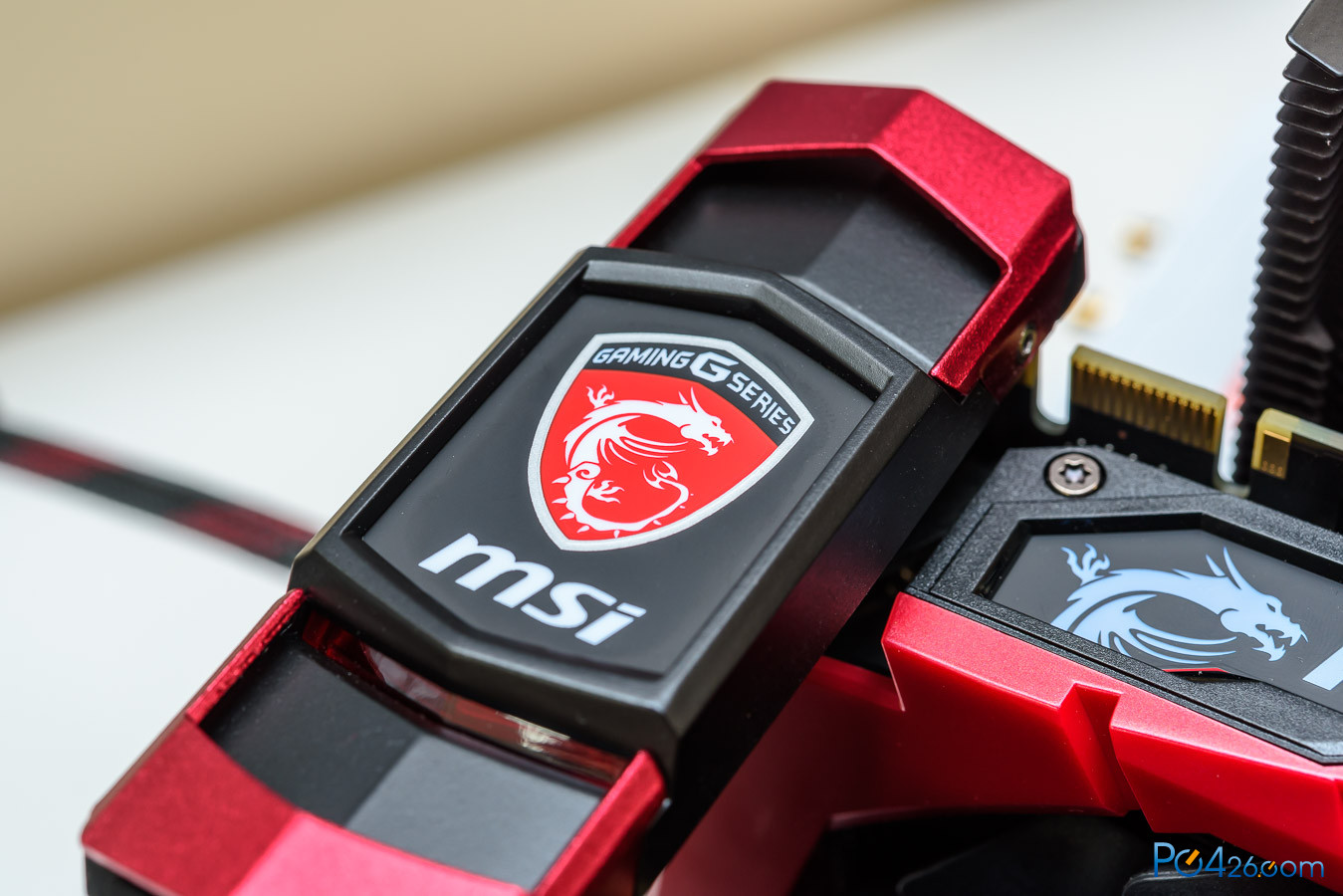

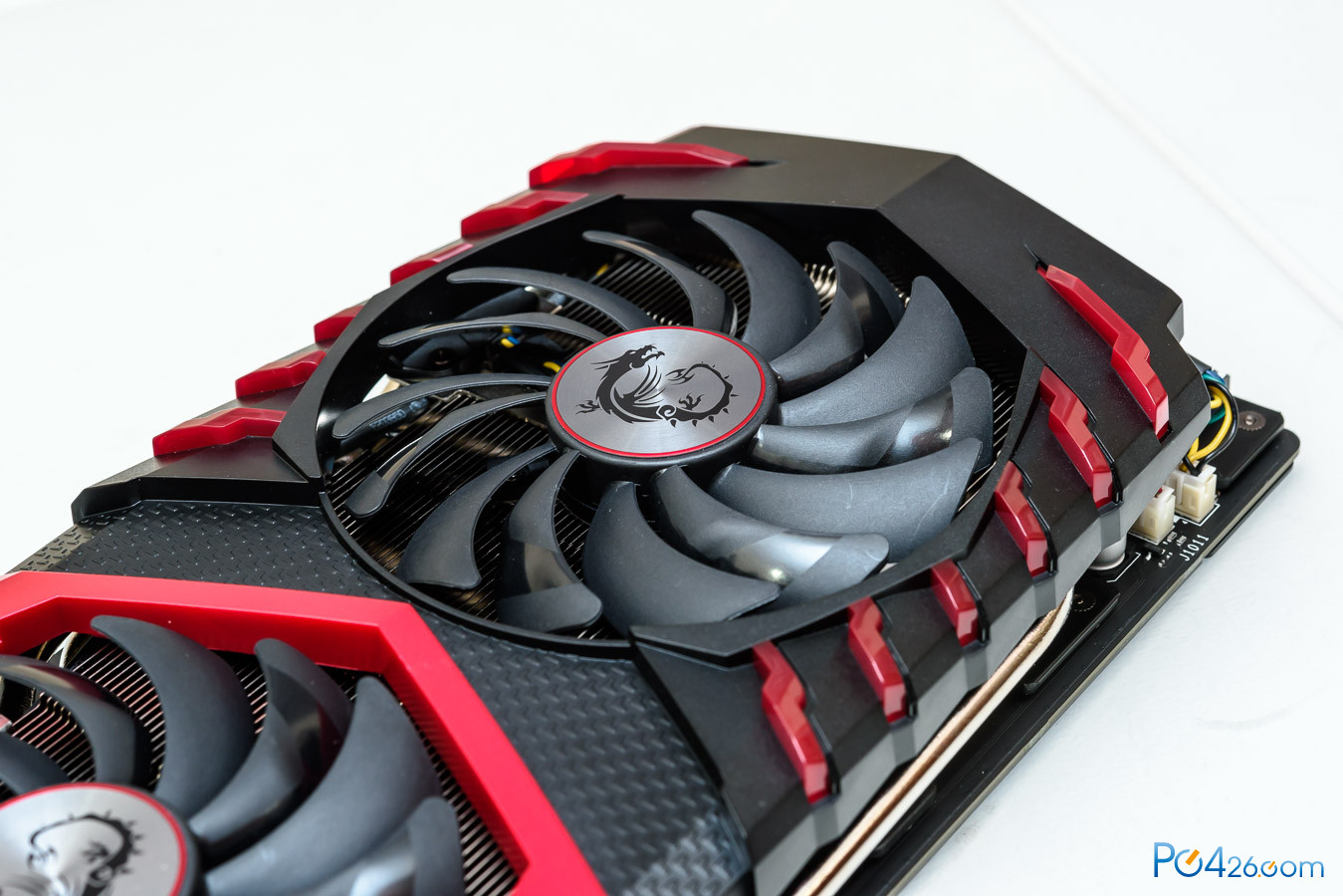

这一代MSI的中高端统一都采用这套外观方案，红黑双风扇架构。

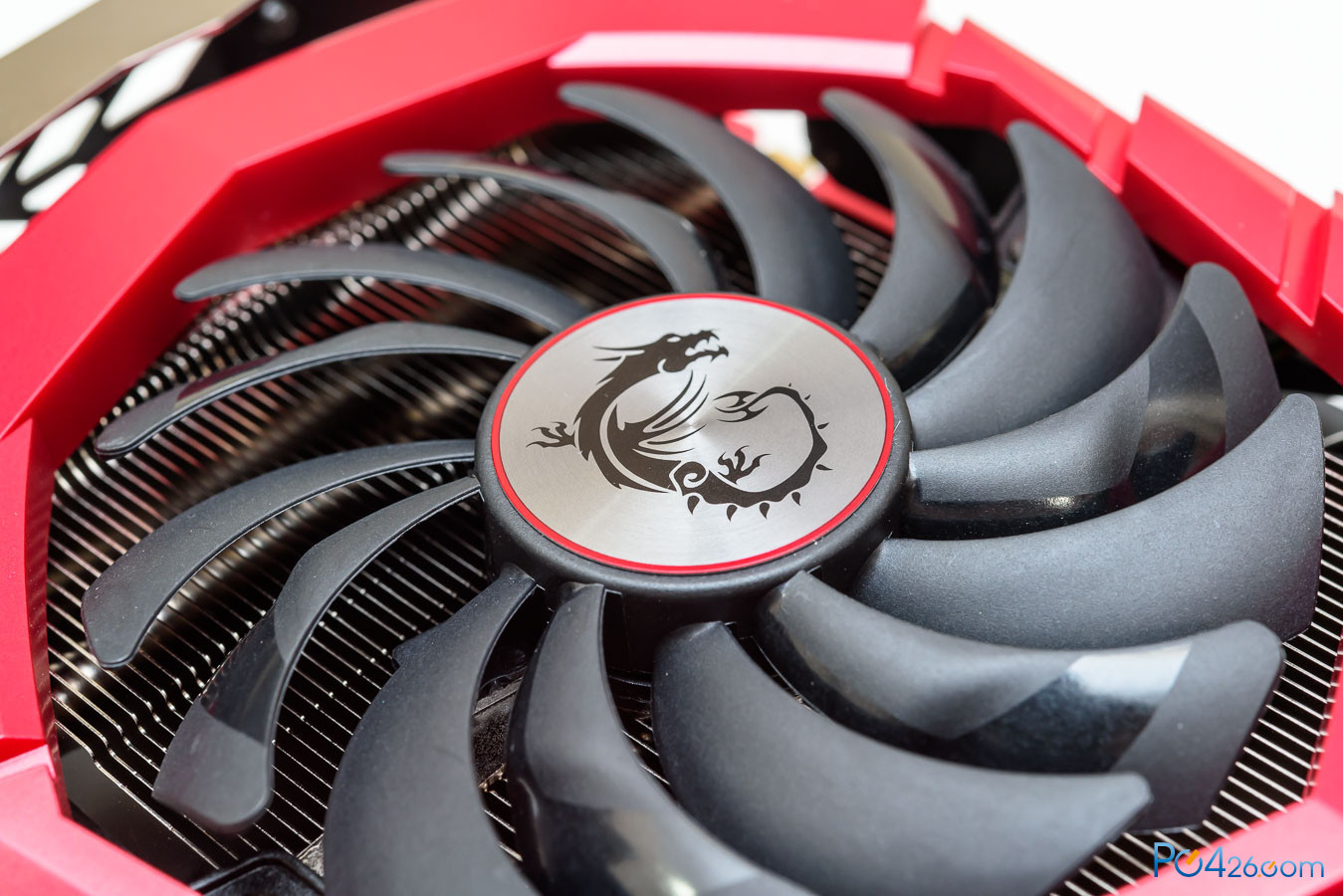

由于是采用越肩设计，所以风扇尺寸达到了10厘米。与一般的风扇略有不同的是鳍片间距是一宽一窄交替。

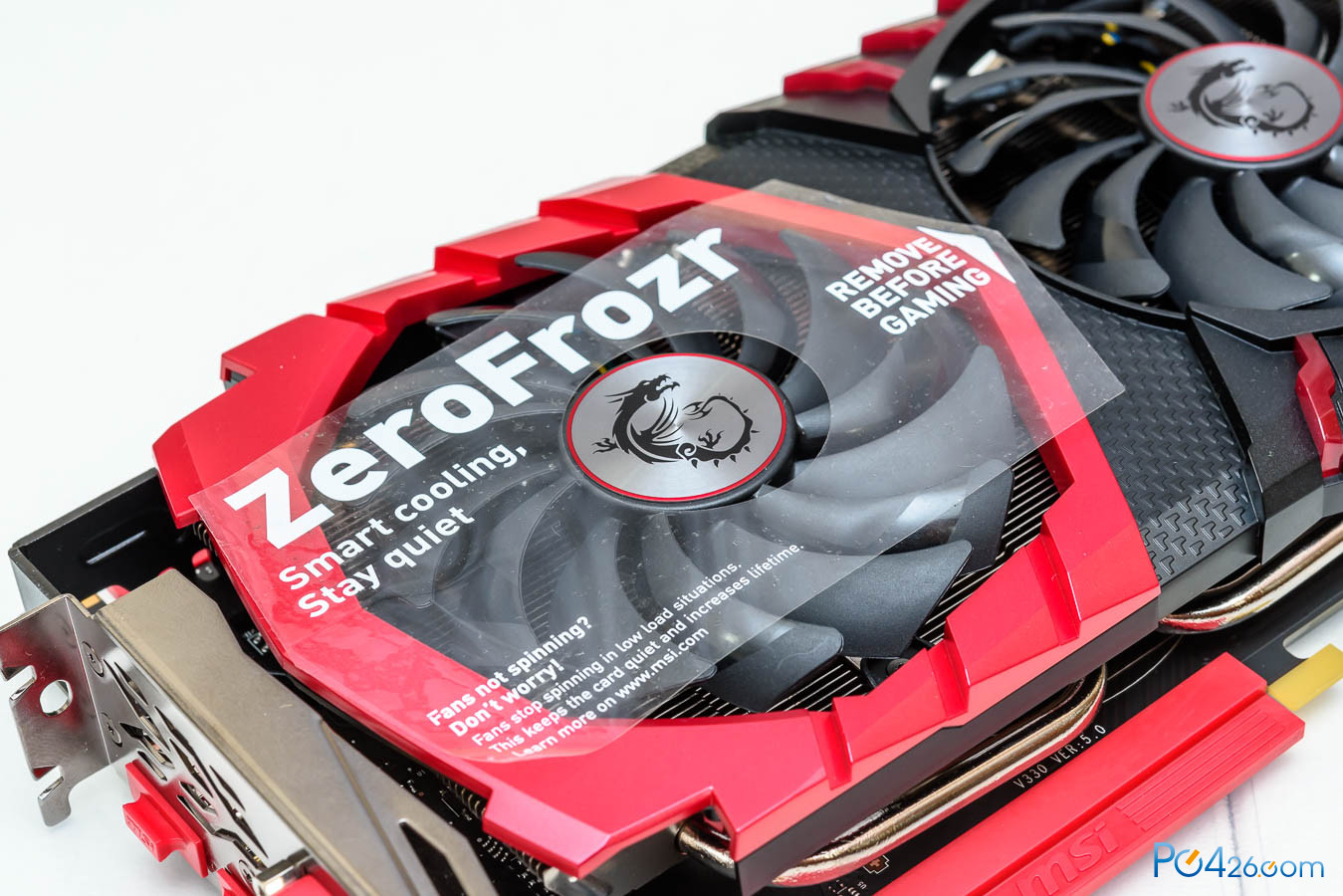

显卡默认有张贴纸，写的是显卡支持低温停转技术，装机时必须记得撕掉这个贴纸。

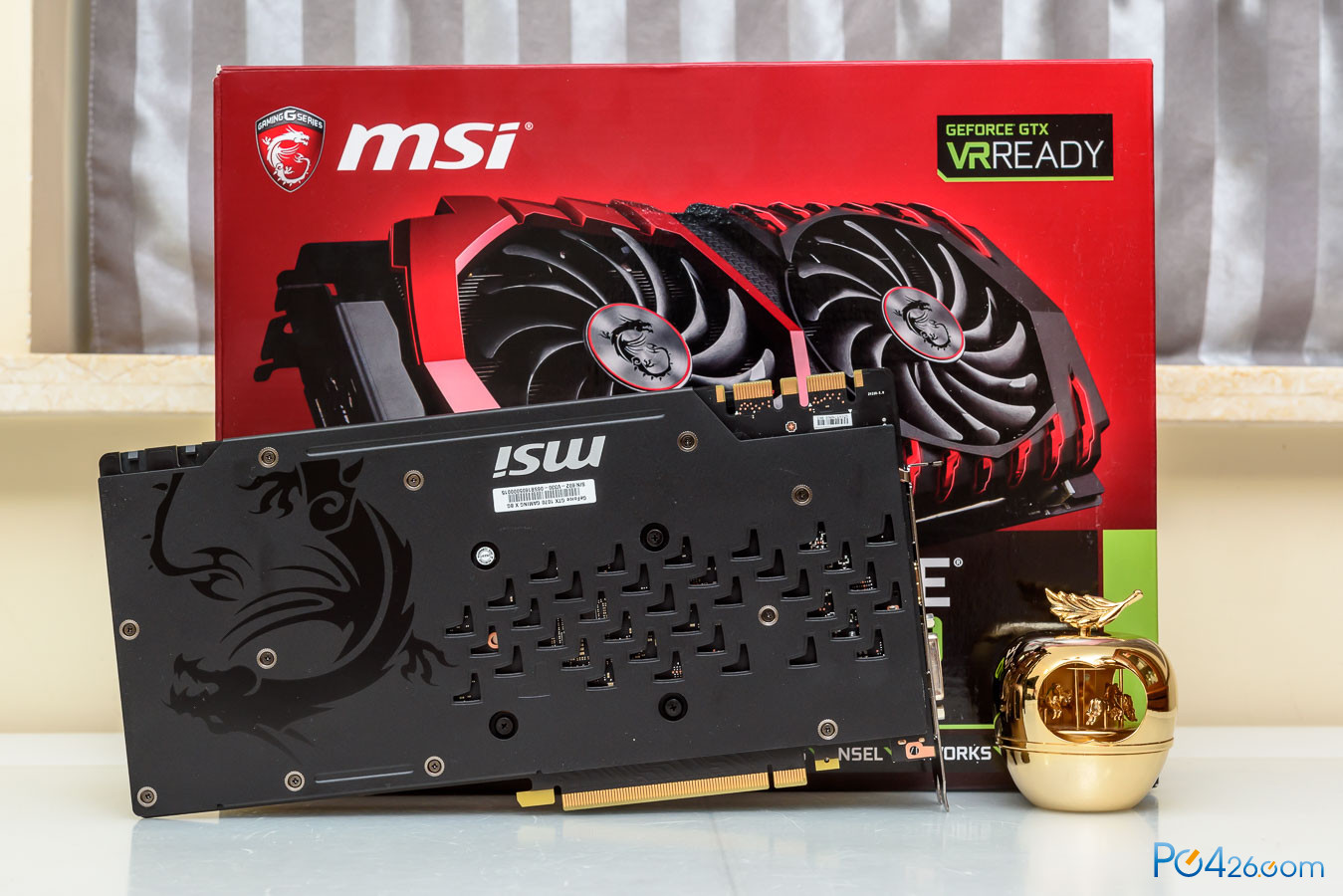

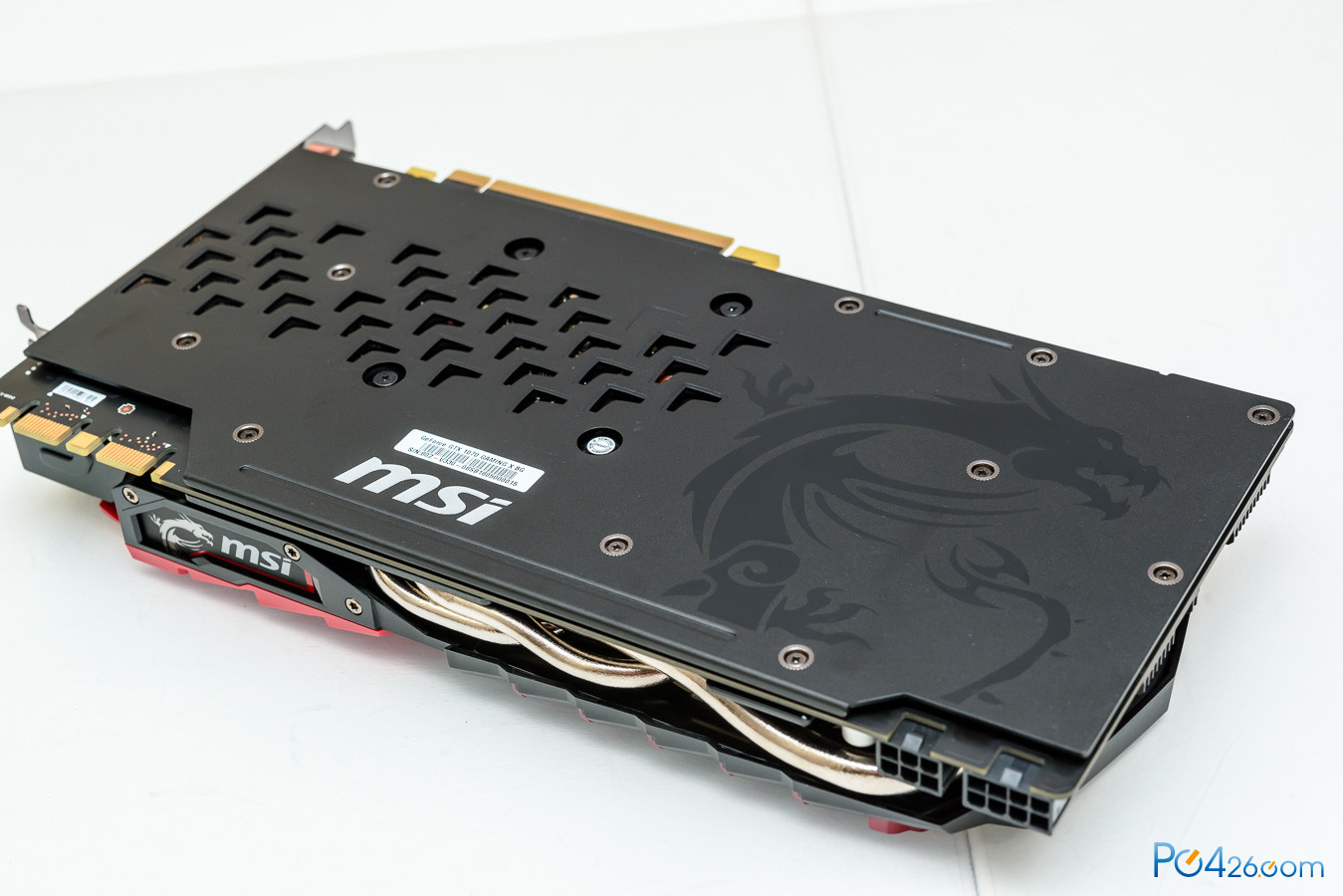

这次的背板也有一定的变化，可以看到一个很大的龙形LOGO。

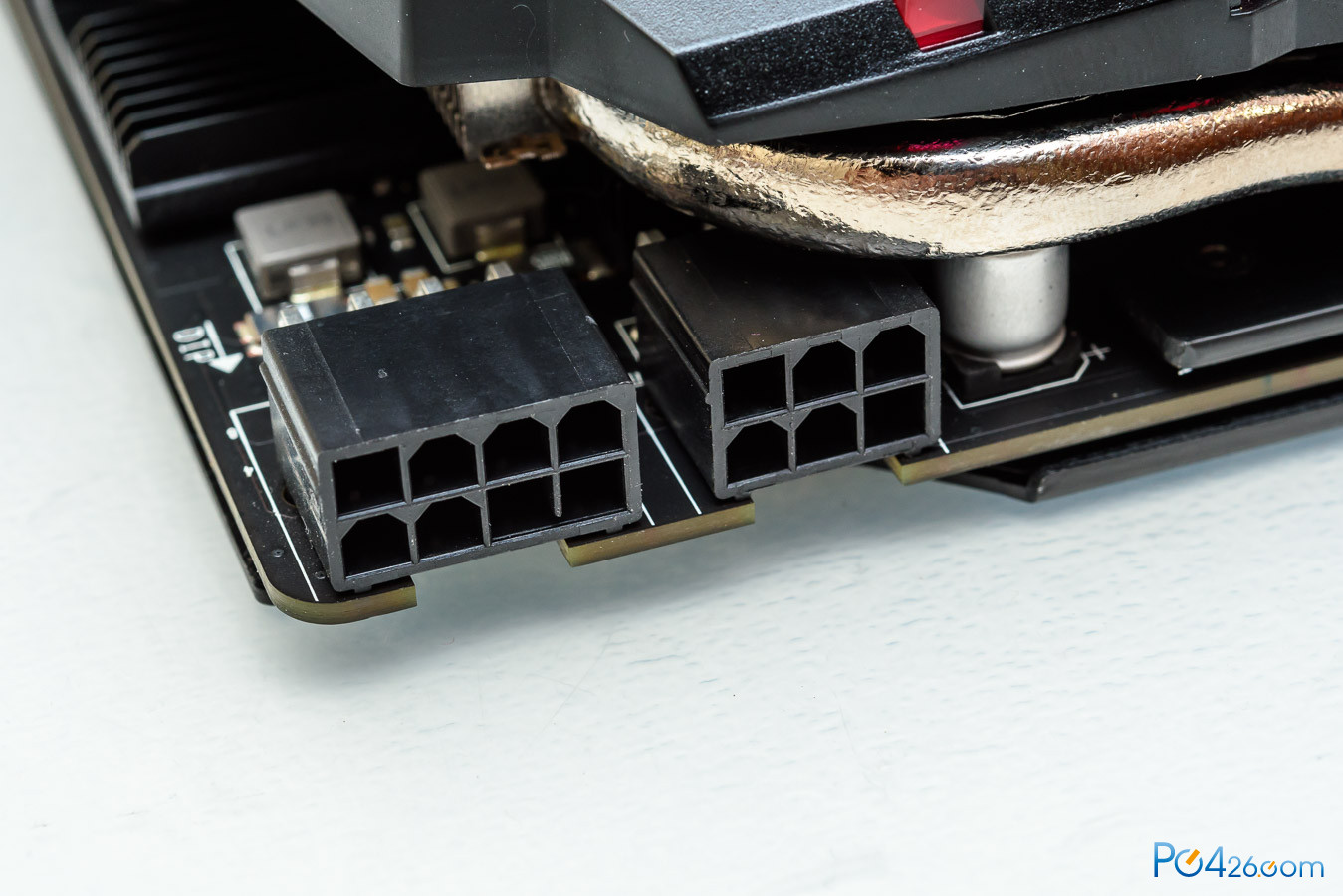

显卡的供电接口是6+8PIN，为了方便安装，接口的卡扣是向后的。

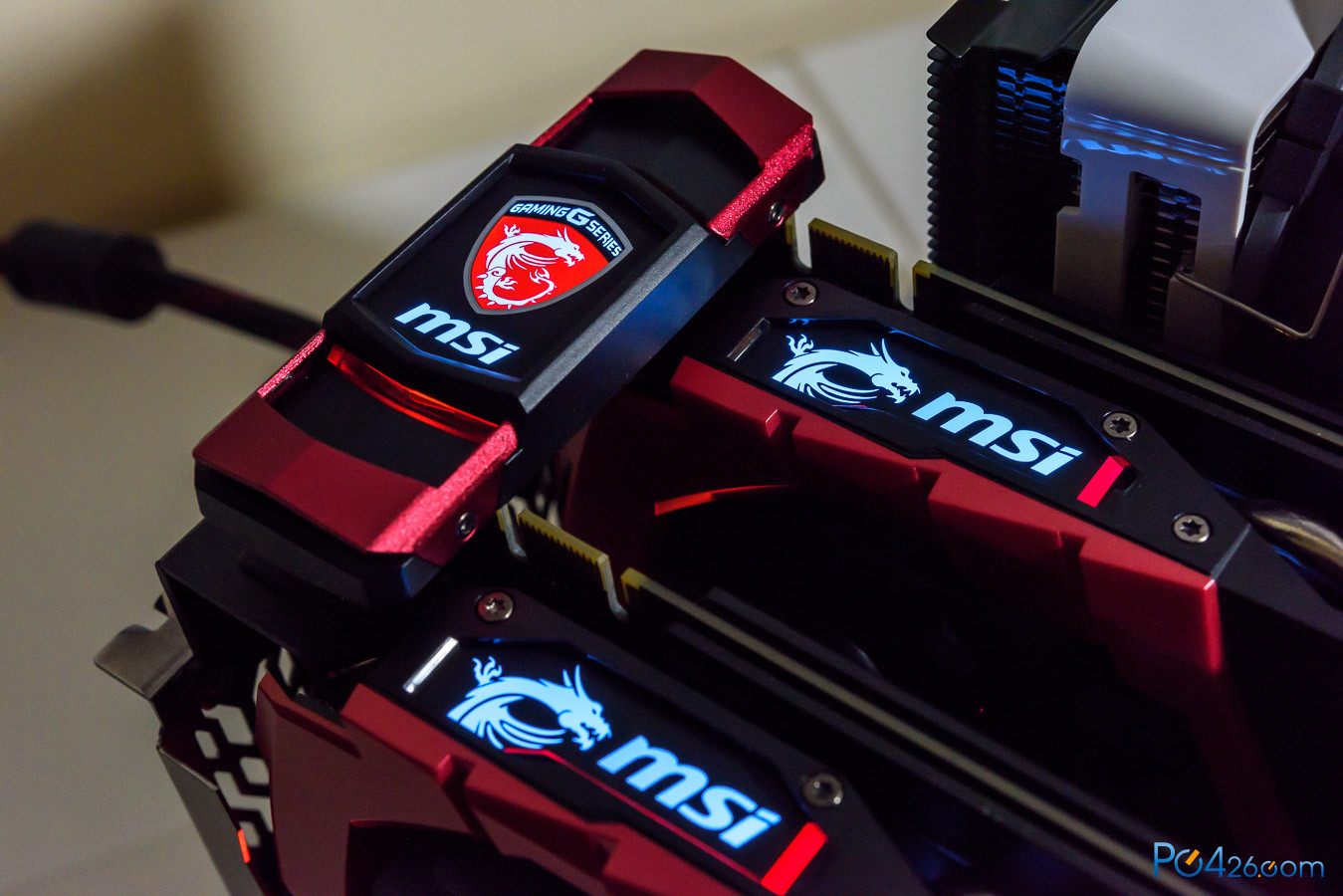

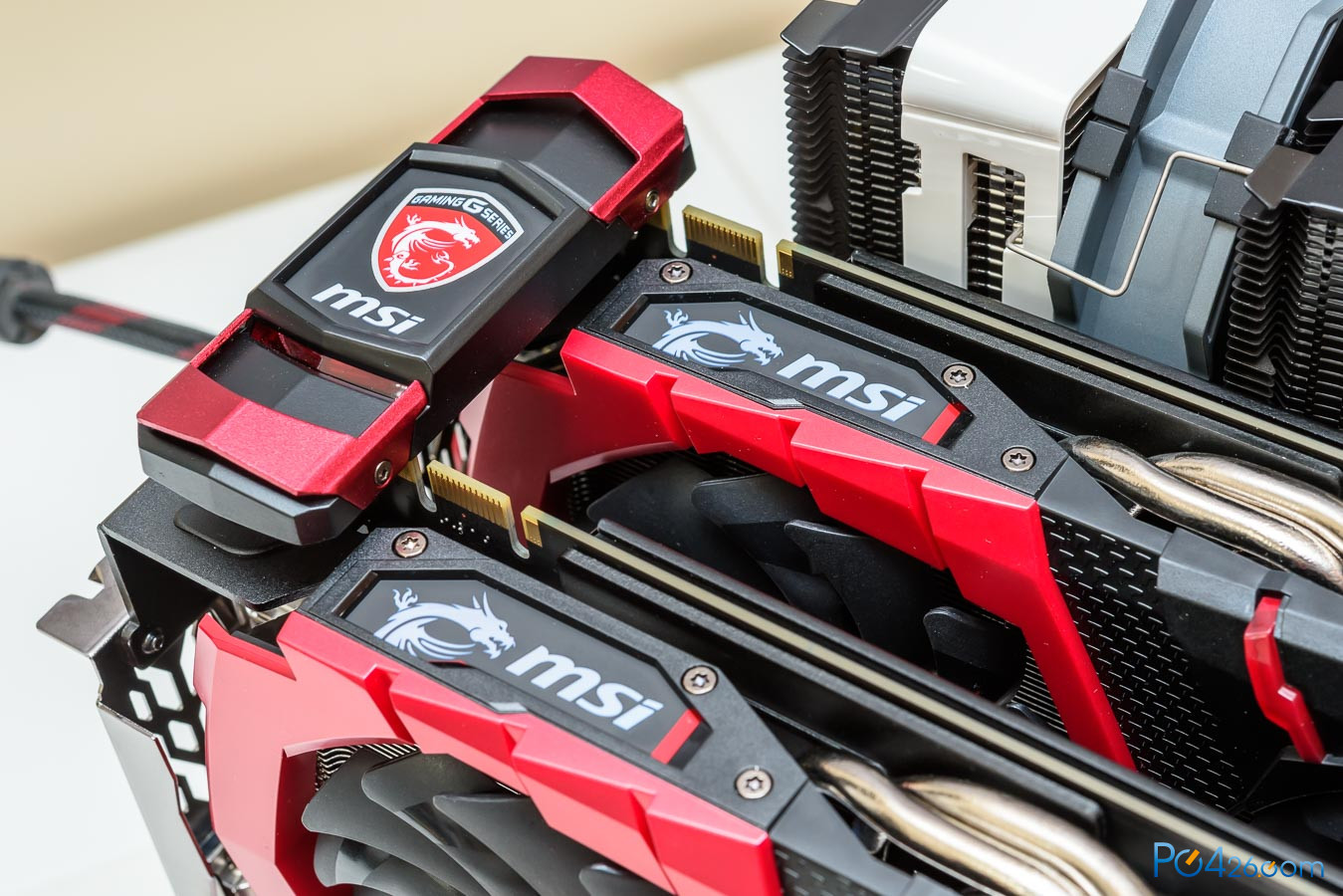

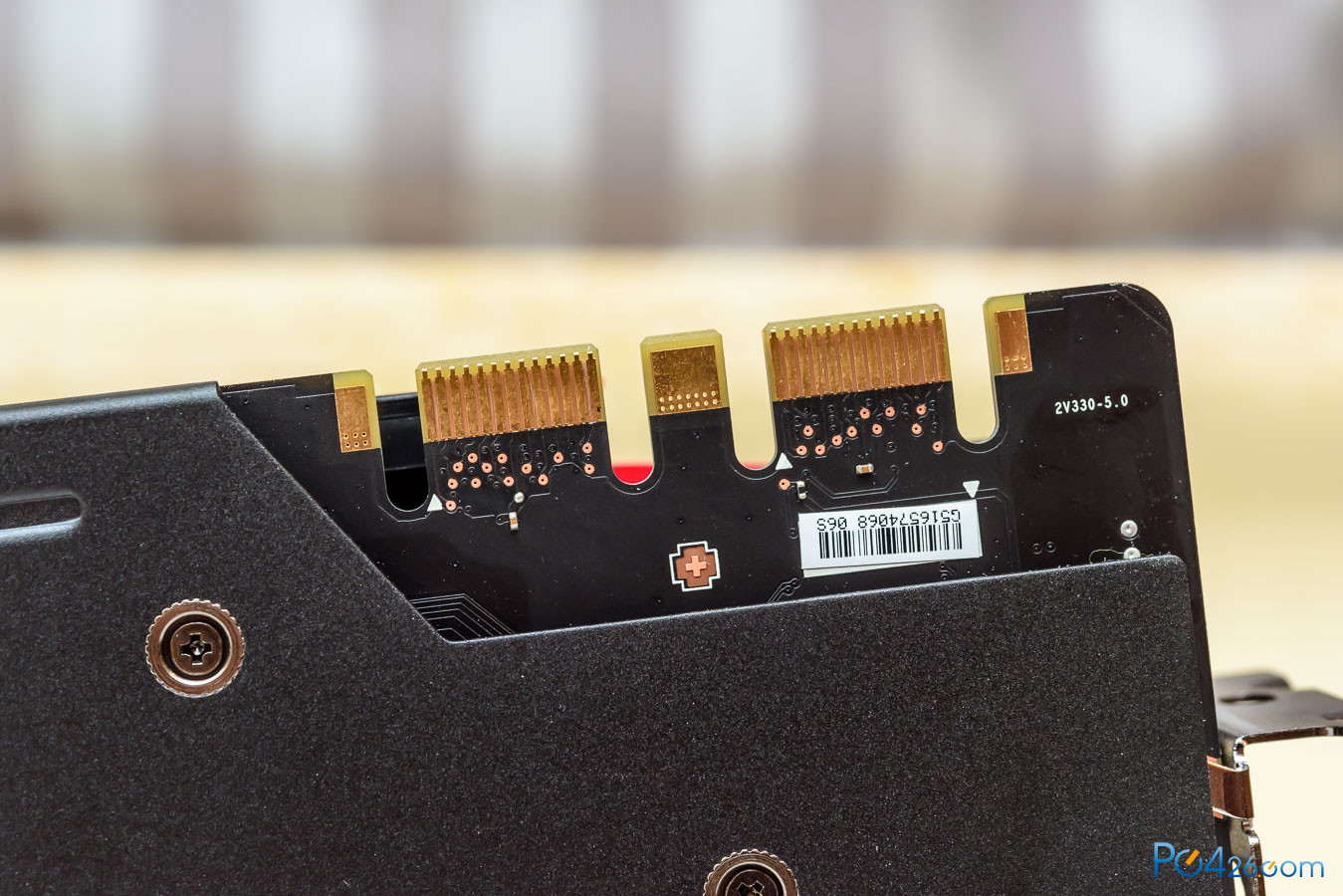

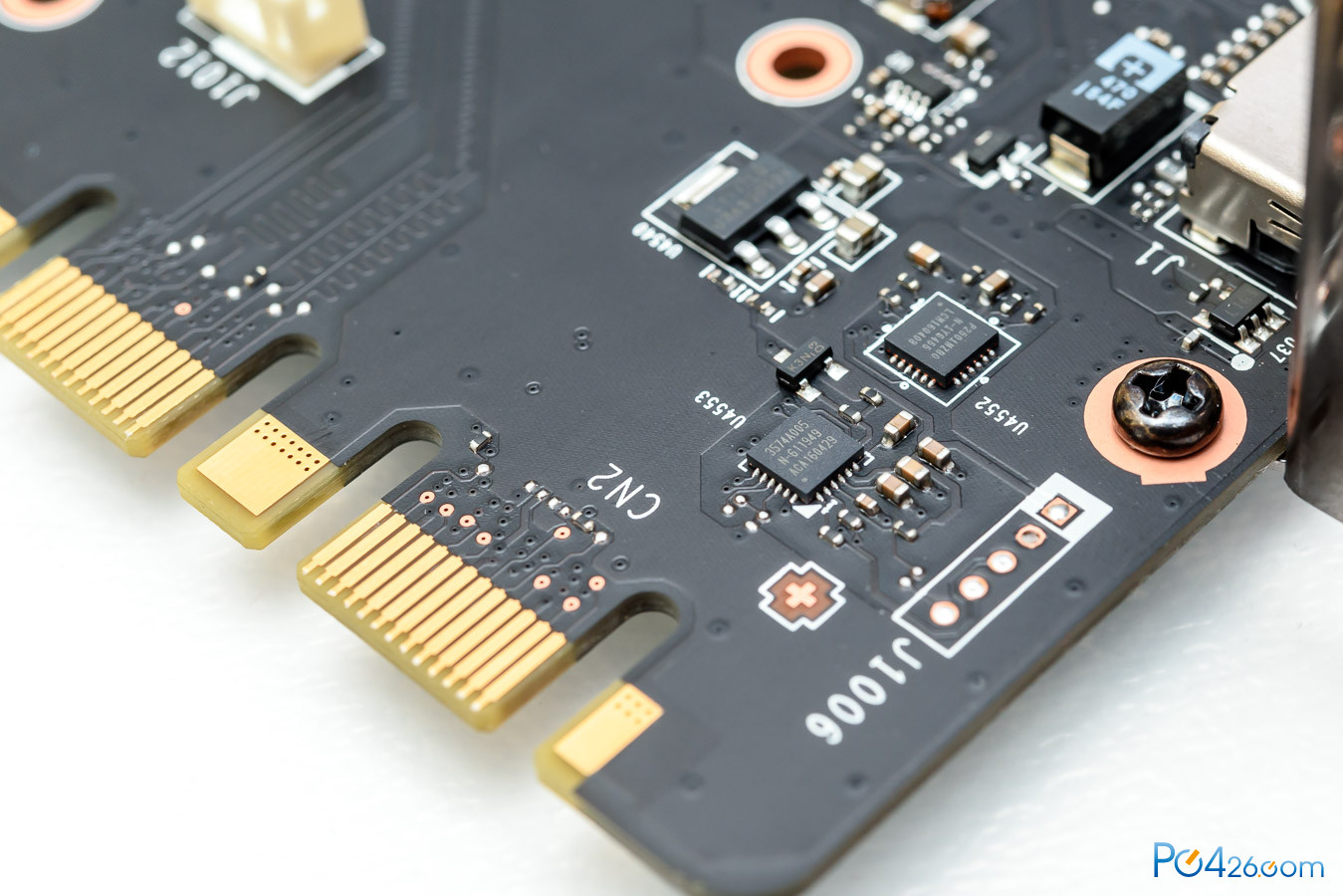

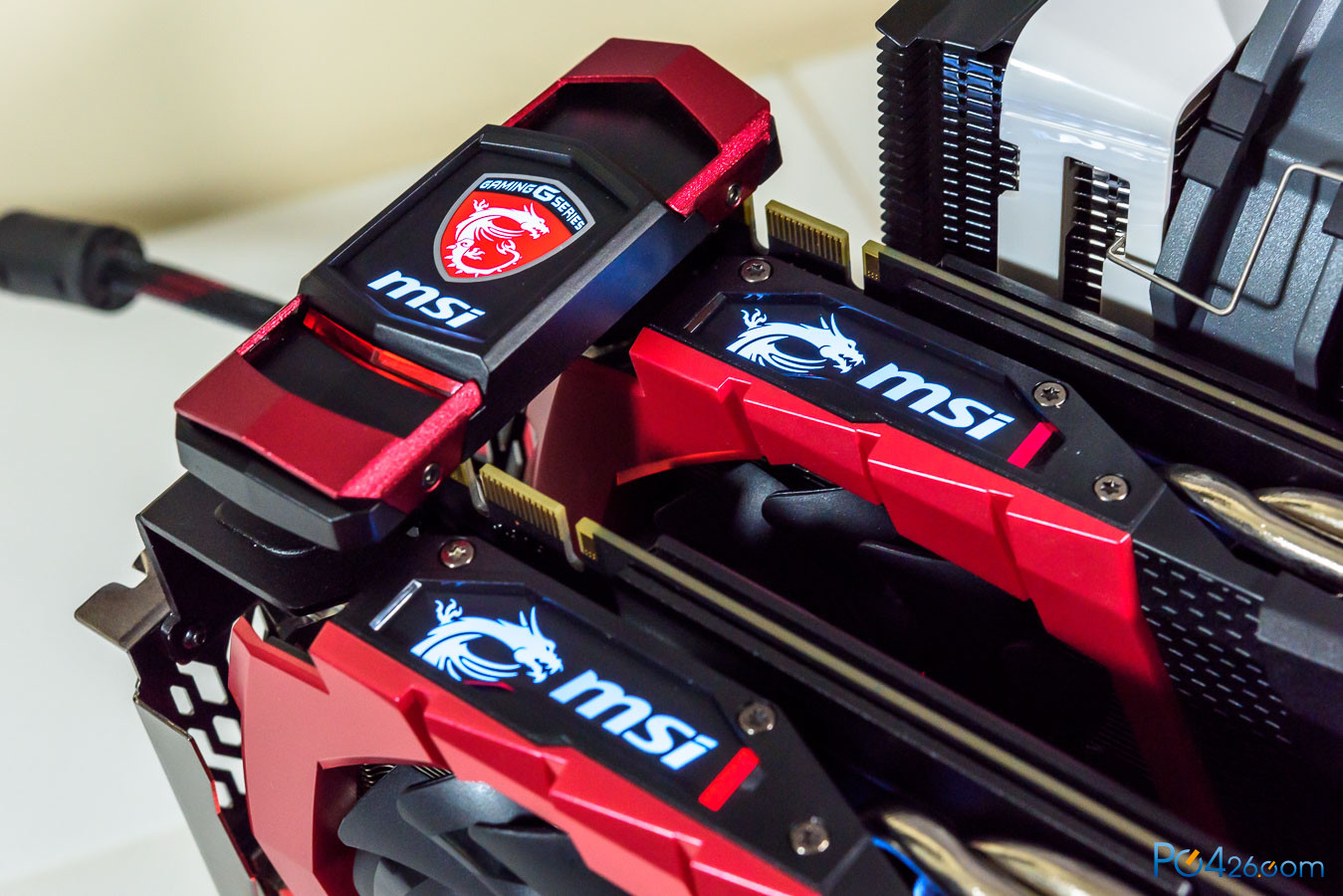

显卡整个PCB都是越肩的，包括SLI金手指的部分，虽然有两个金手指看上去可以多卡，但实际上只能跑双卡。

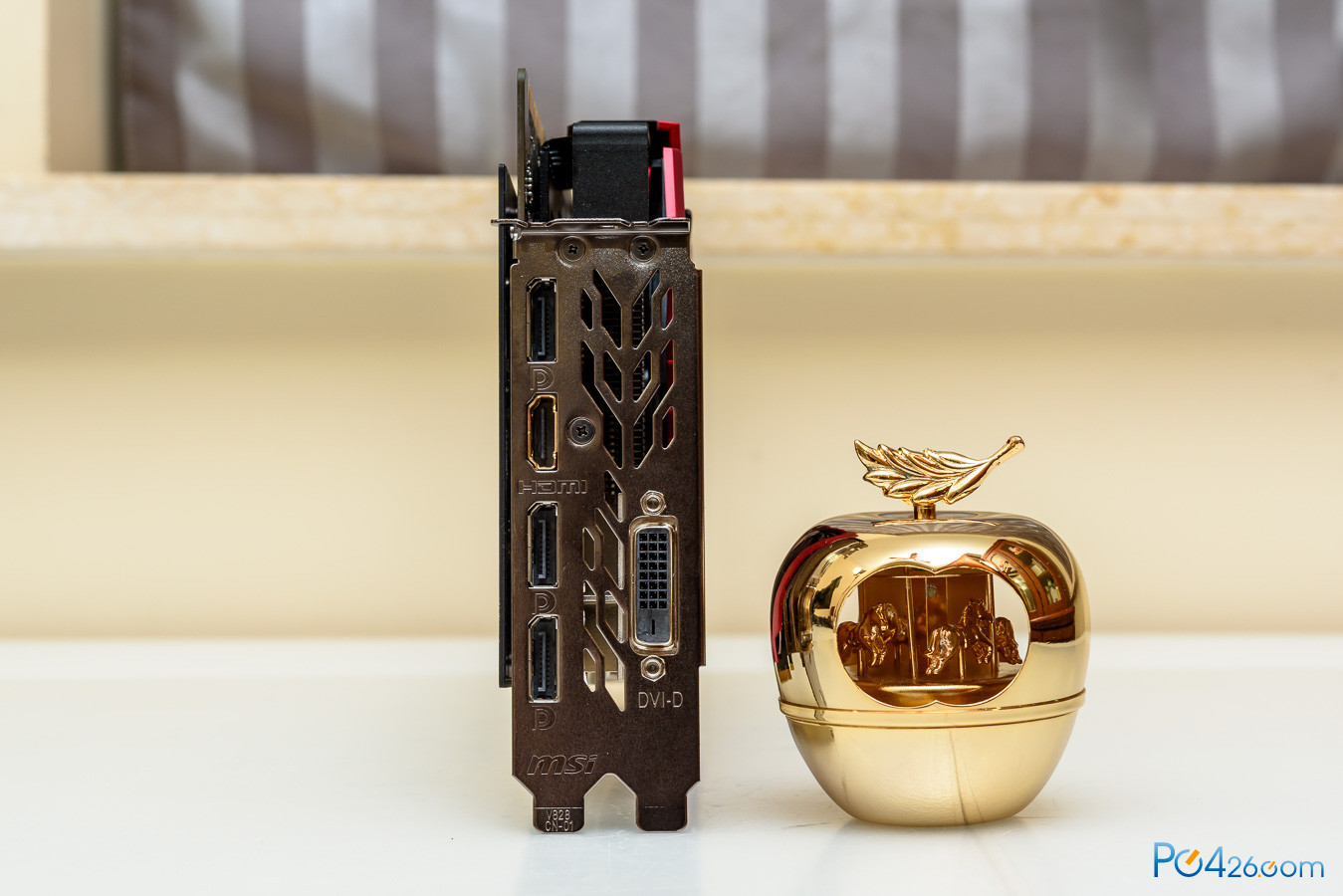

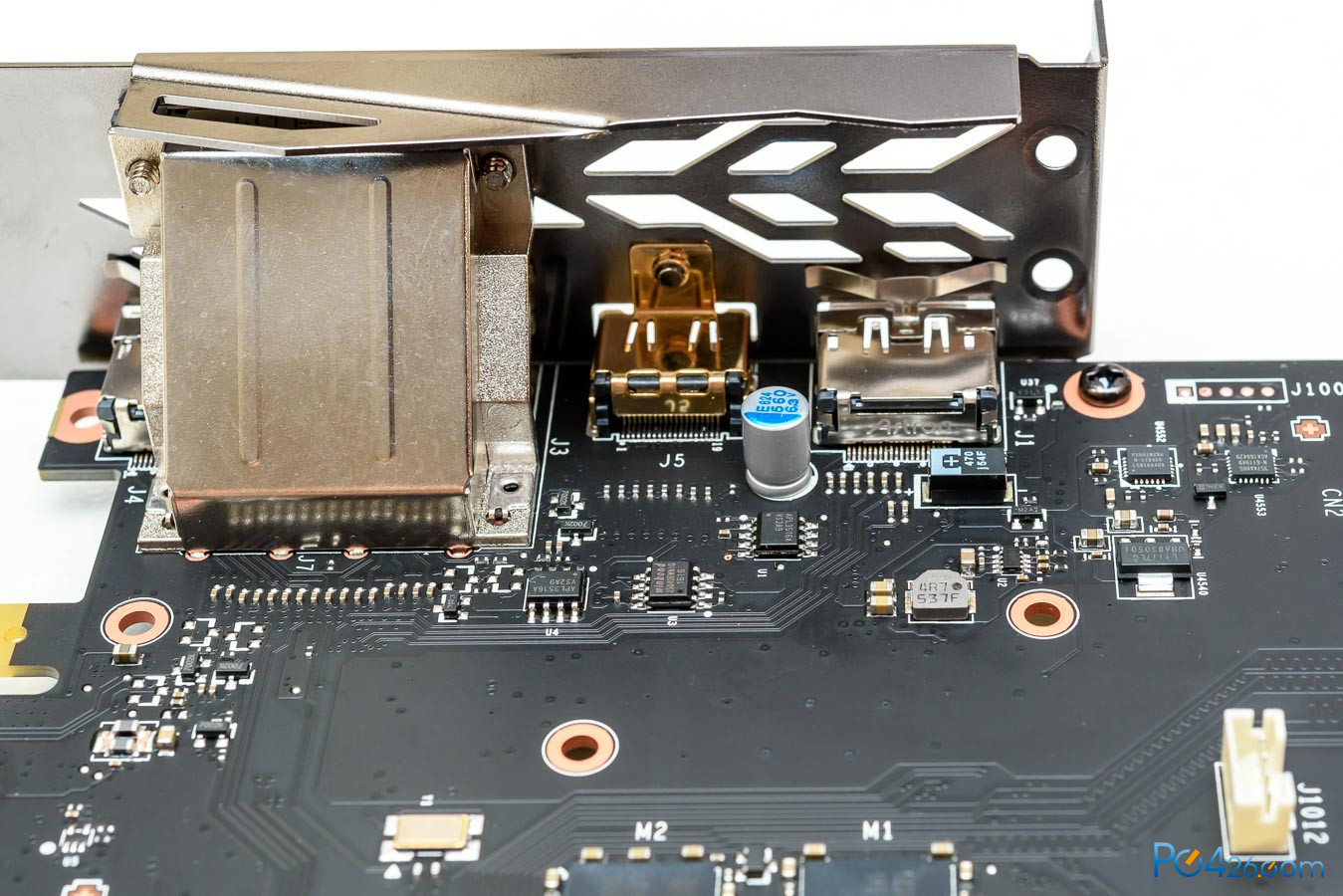

显卡的显示接口与公版相同是1*DVI, 1*HDMI, 3*DP。

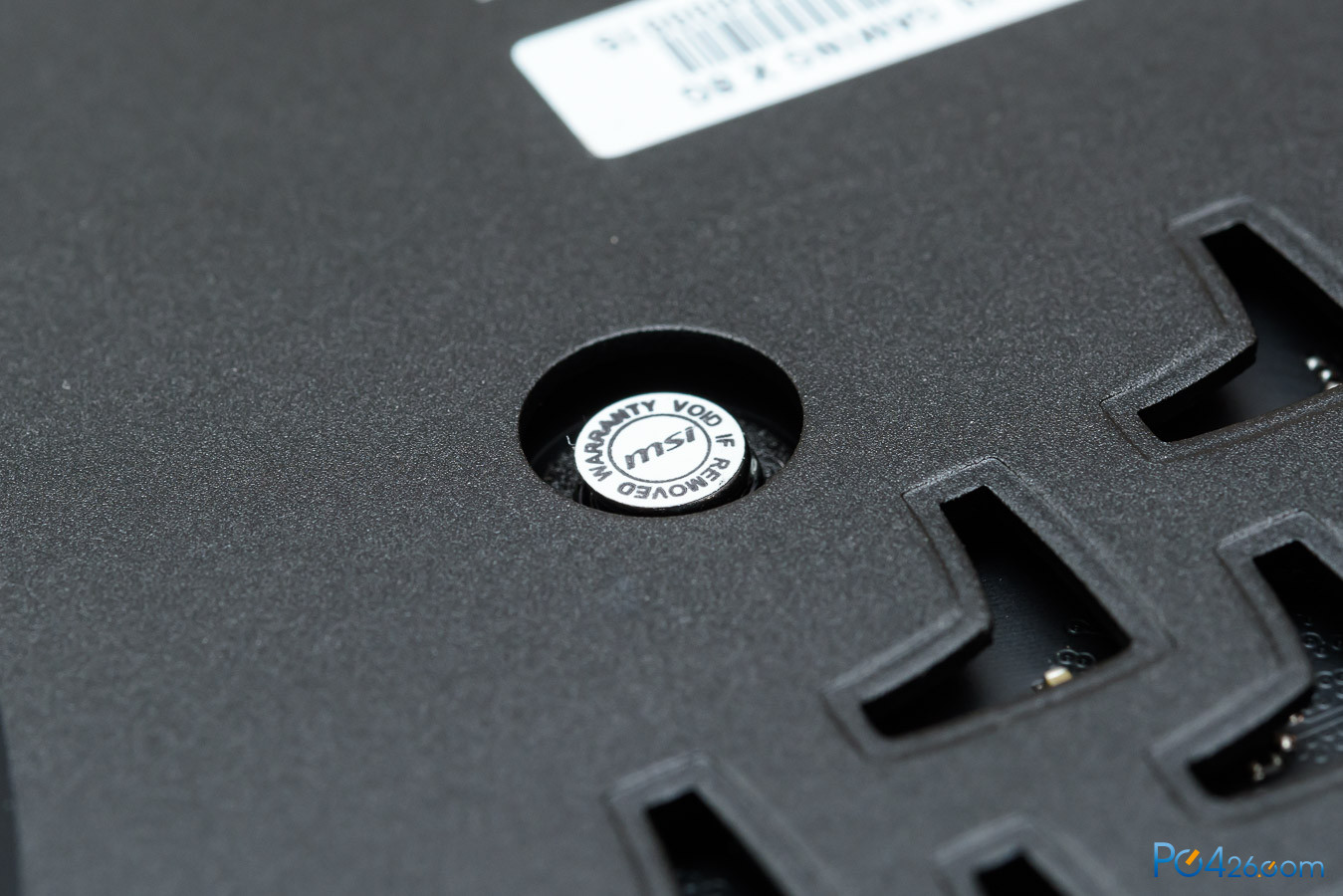

显卡拆解与散热器介绍：接下来就要开始拆解这张显卡了，显卡带保修贴，所以没啥特别需要最好别拆显卡。
显卡的散热器很好拆，四个螺丝下来就好了。

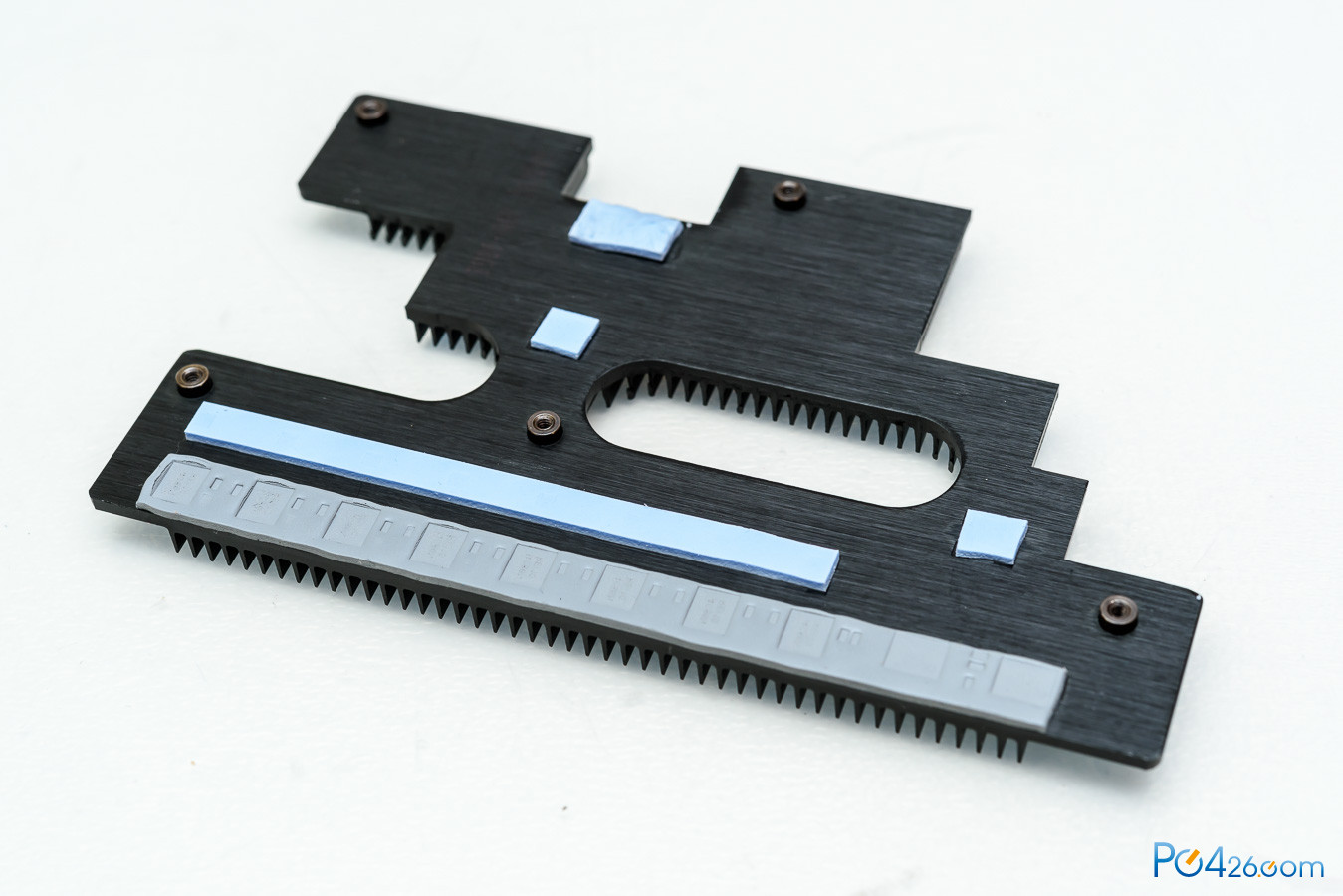

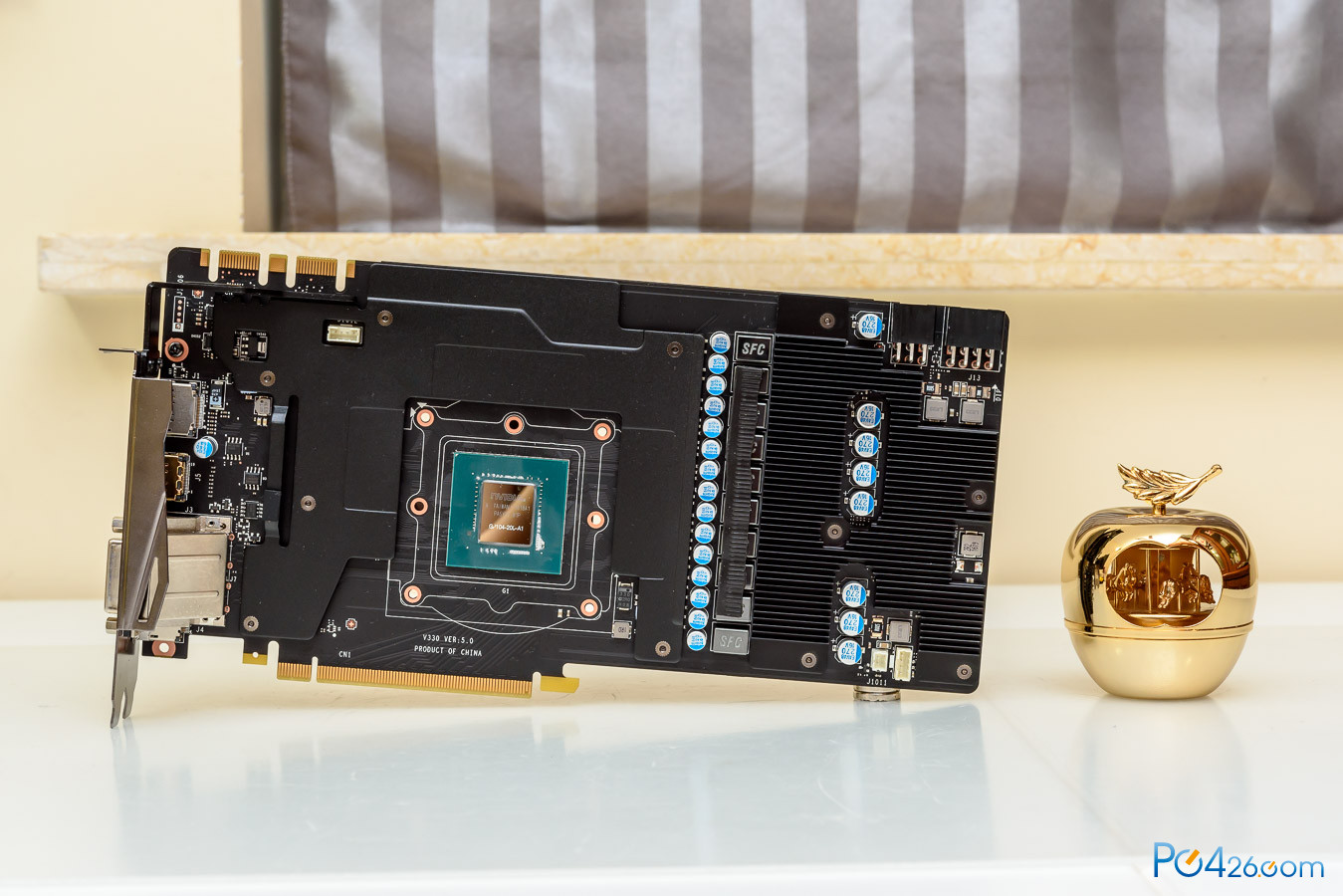

显卡正面的加强板分为两个部分，分别覆盖供电和显存，散热作用大于加固的作用。

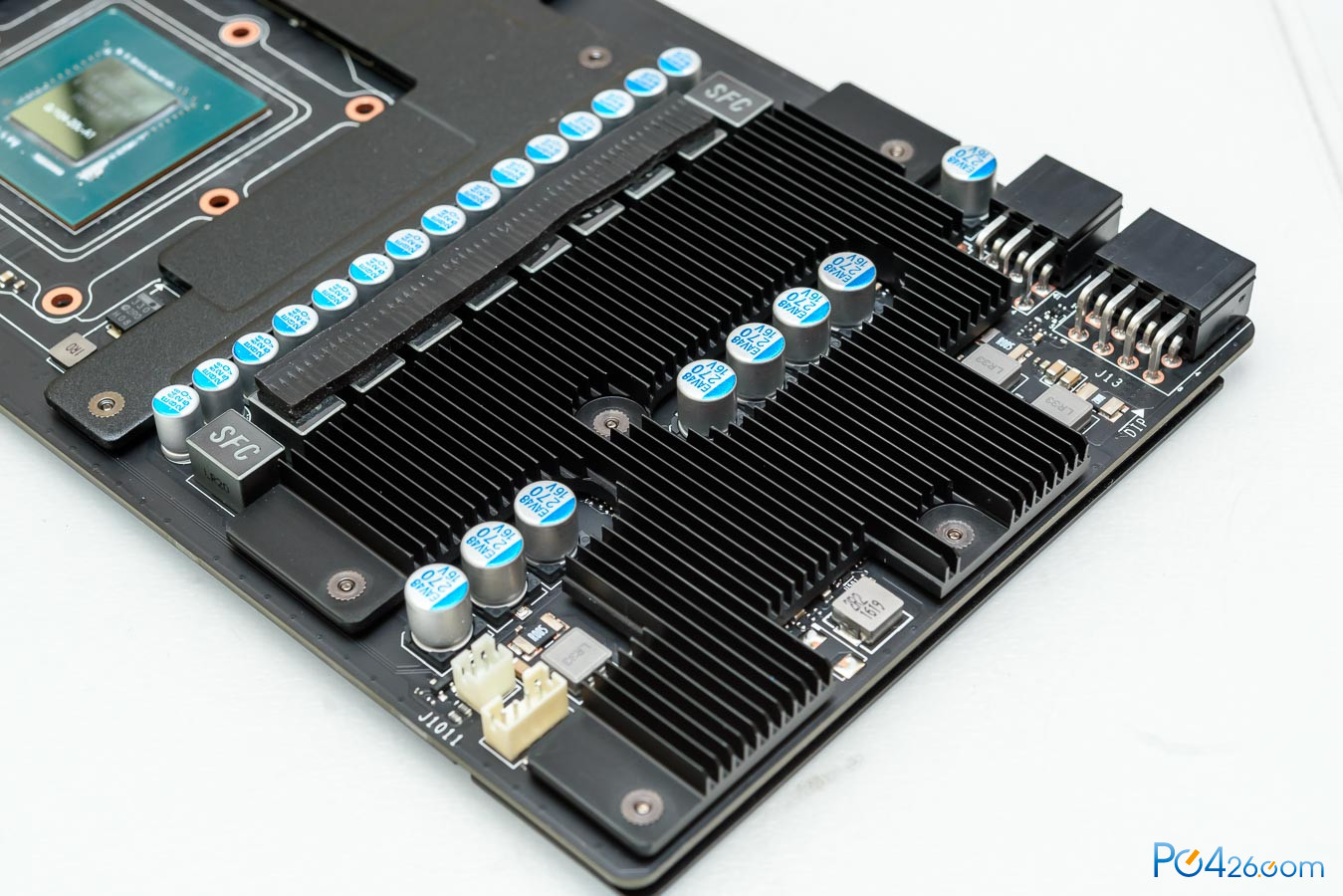

由于微星的显卡默认是有低温停转的功能，所以核心供电的散热片有不小的加强。电感上的导热垫会与显卡散热器接触，尽可能带走热量。不过我还是认为这个功能会显著增加PCB的温度，并不可取。

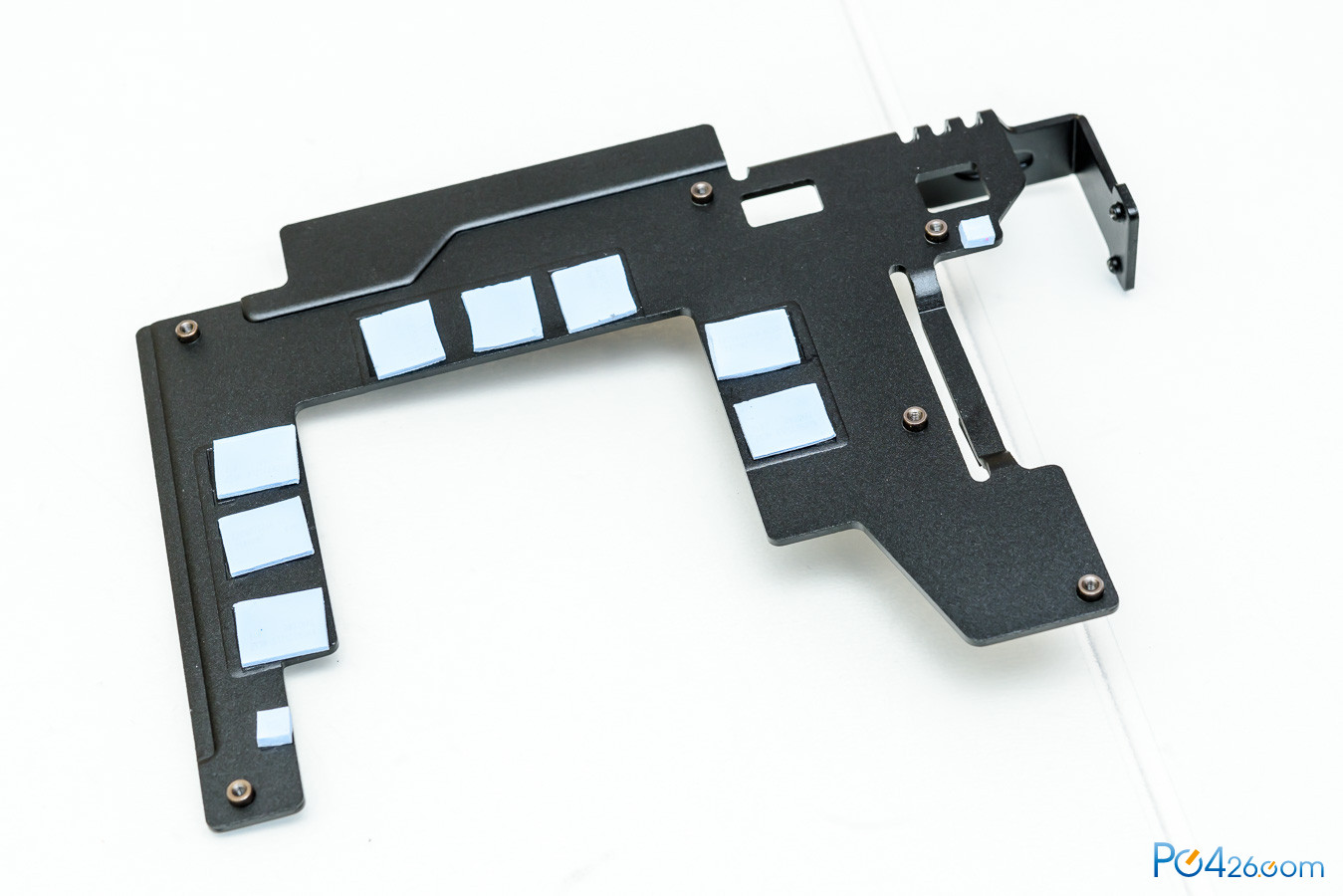

加强板上有大量的导热垫，用来帮助PCB散热。

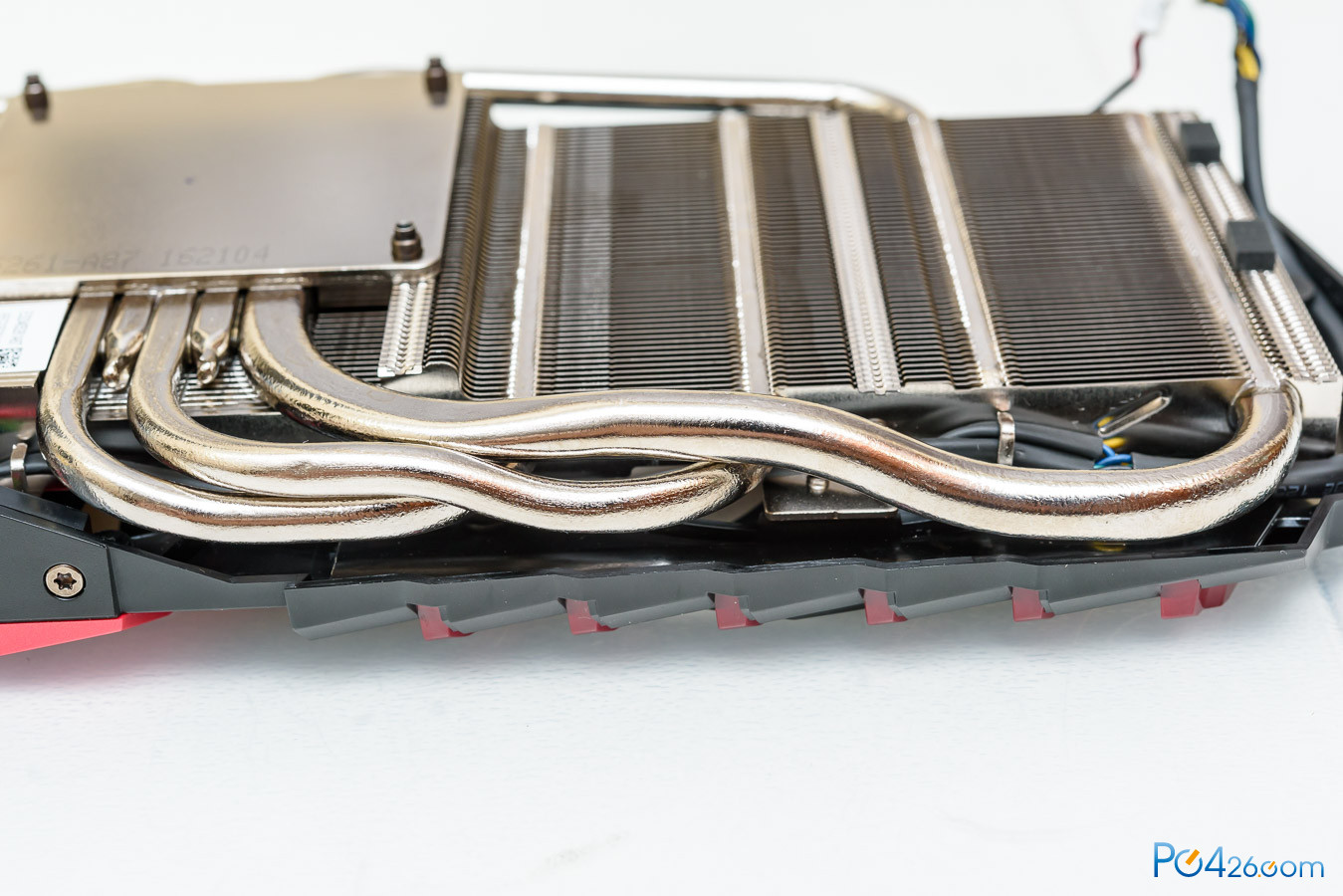

显卡散热器采用一根8mm热管和四根6mm热管。底座为大块铜底。

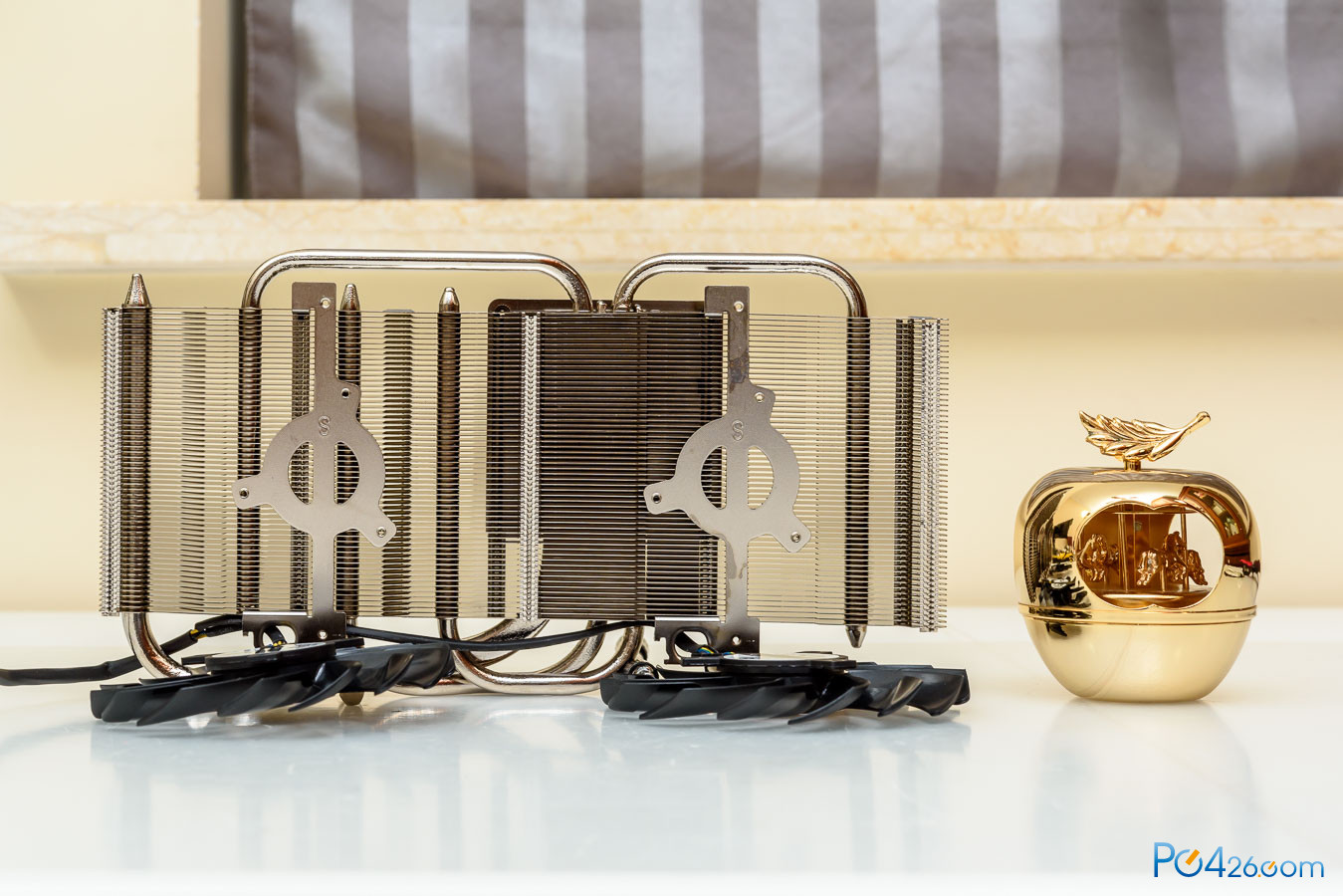

显卡的散热器其实蛮复杂的，有很多部件，懒癌犯了，所以没有完全拆散。

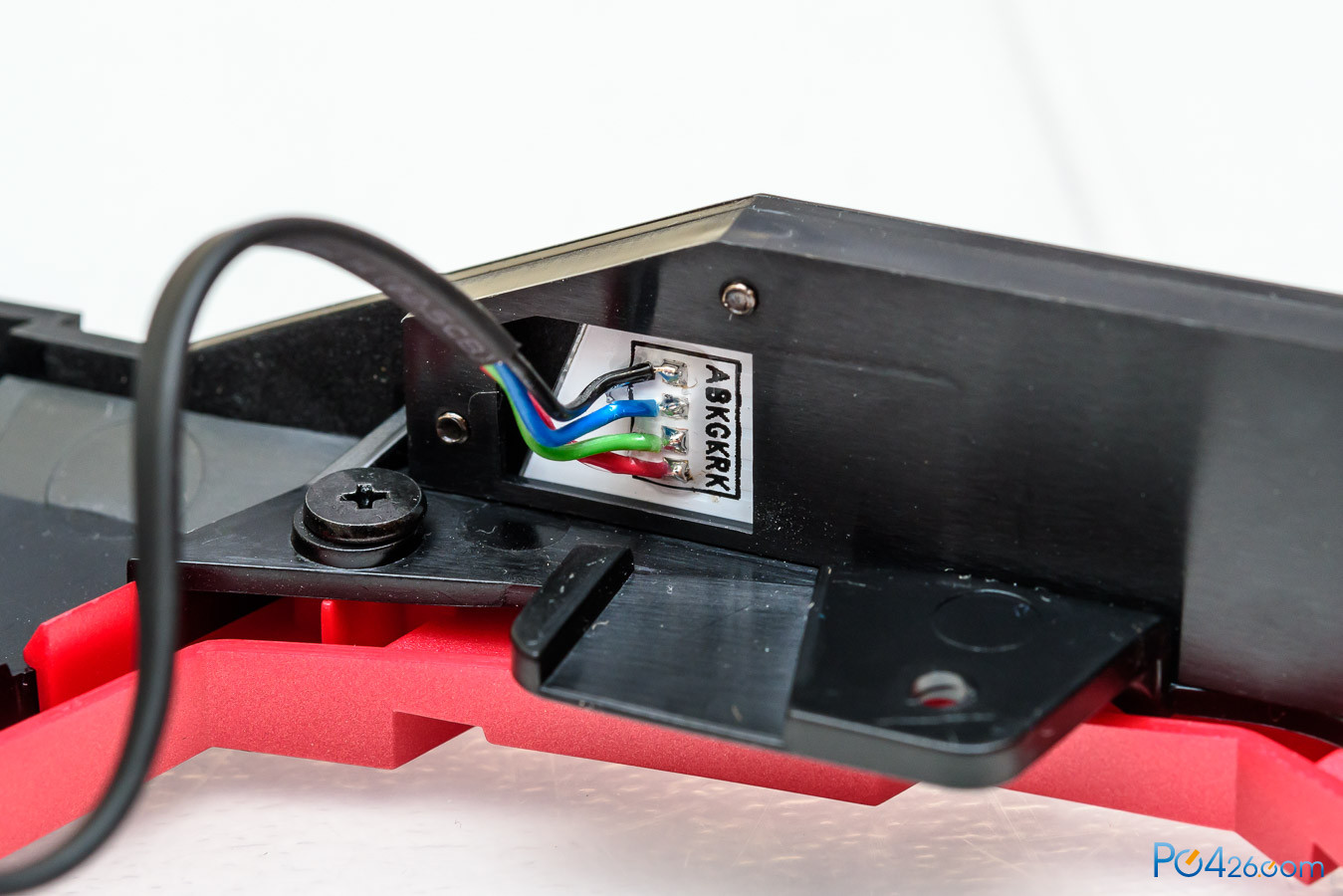

拆解散热器一定要小心LED的供电线，PCB与线材之间只有四个焊点作为固定，比较容易扯坏。

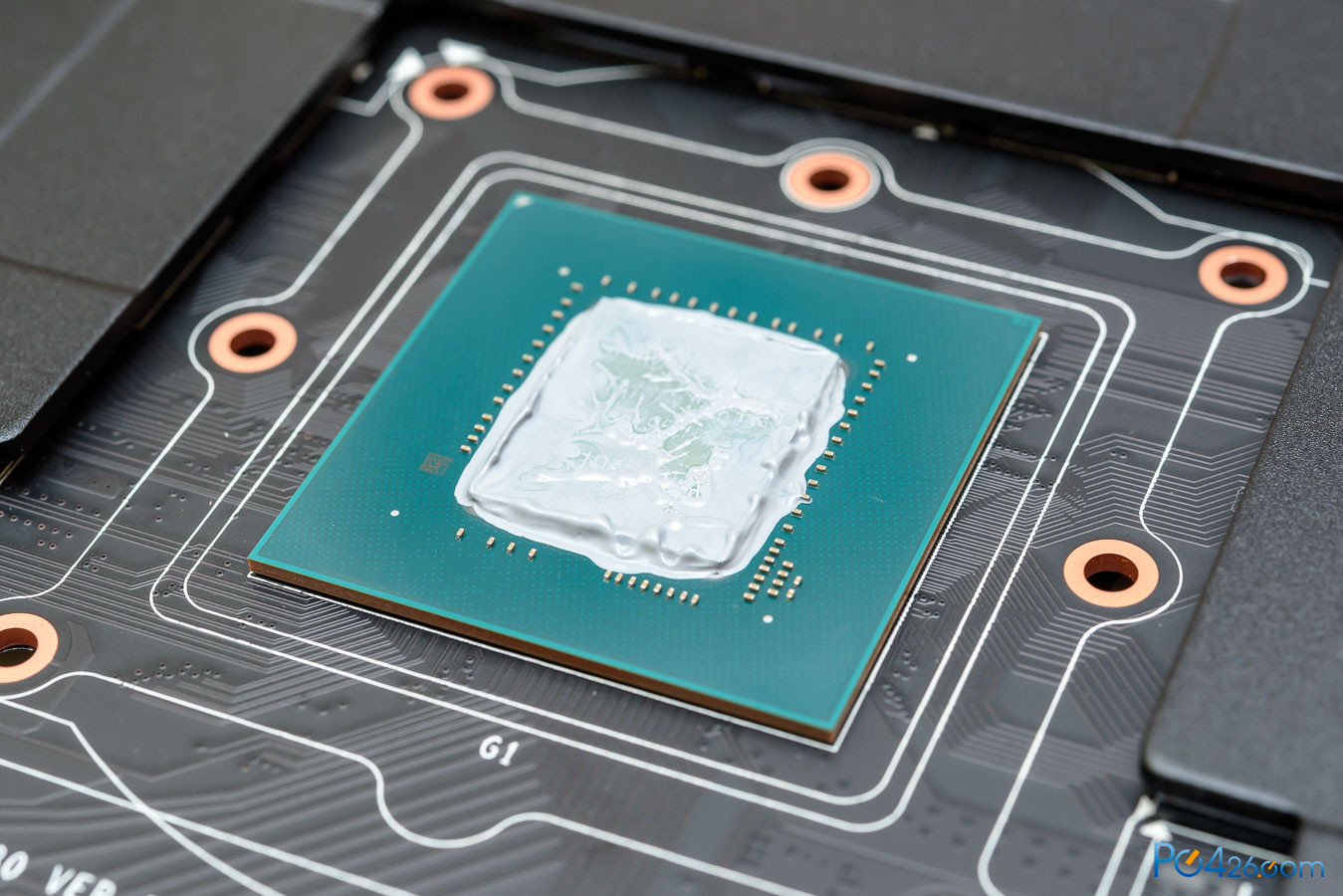

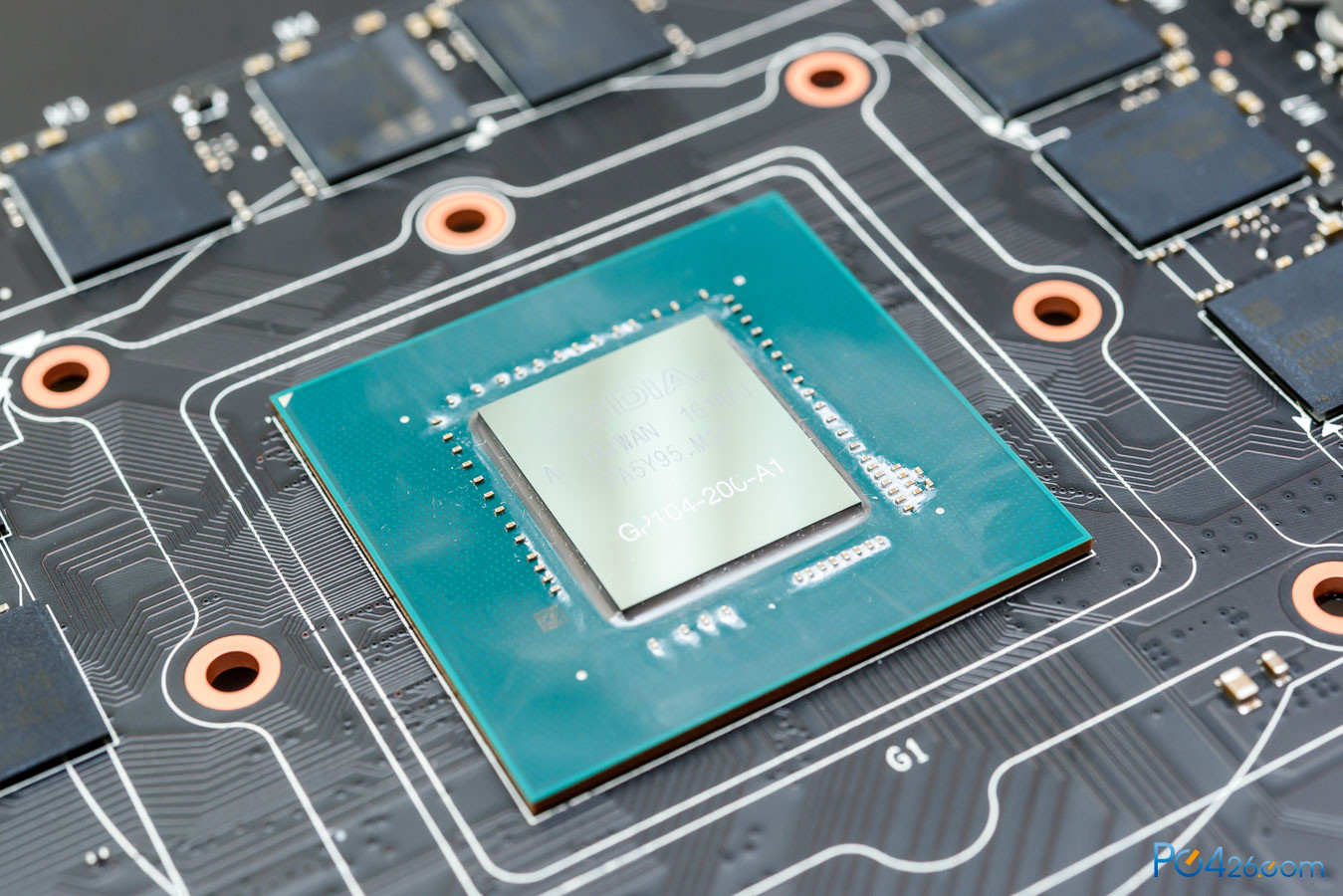

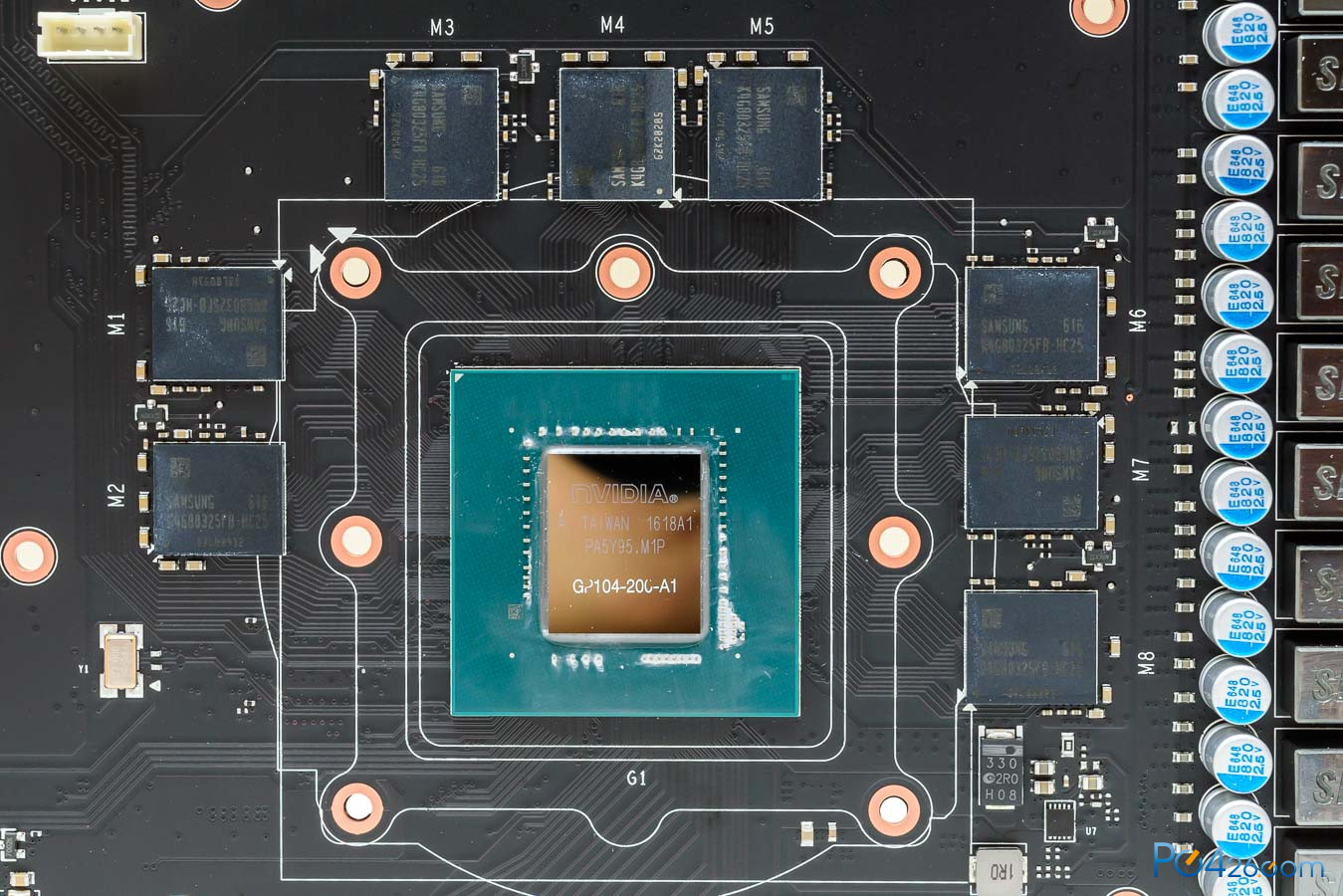

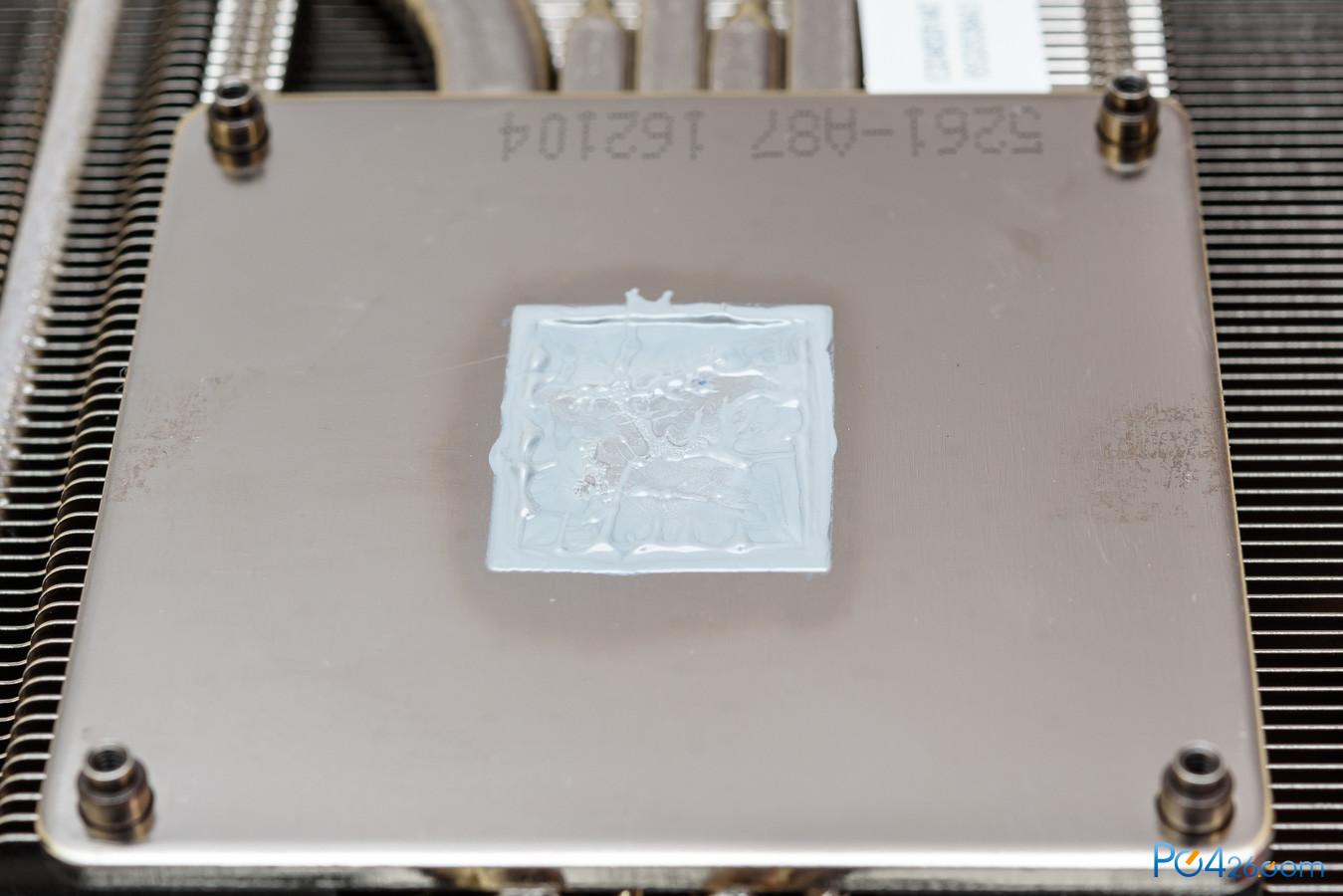

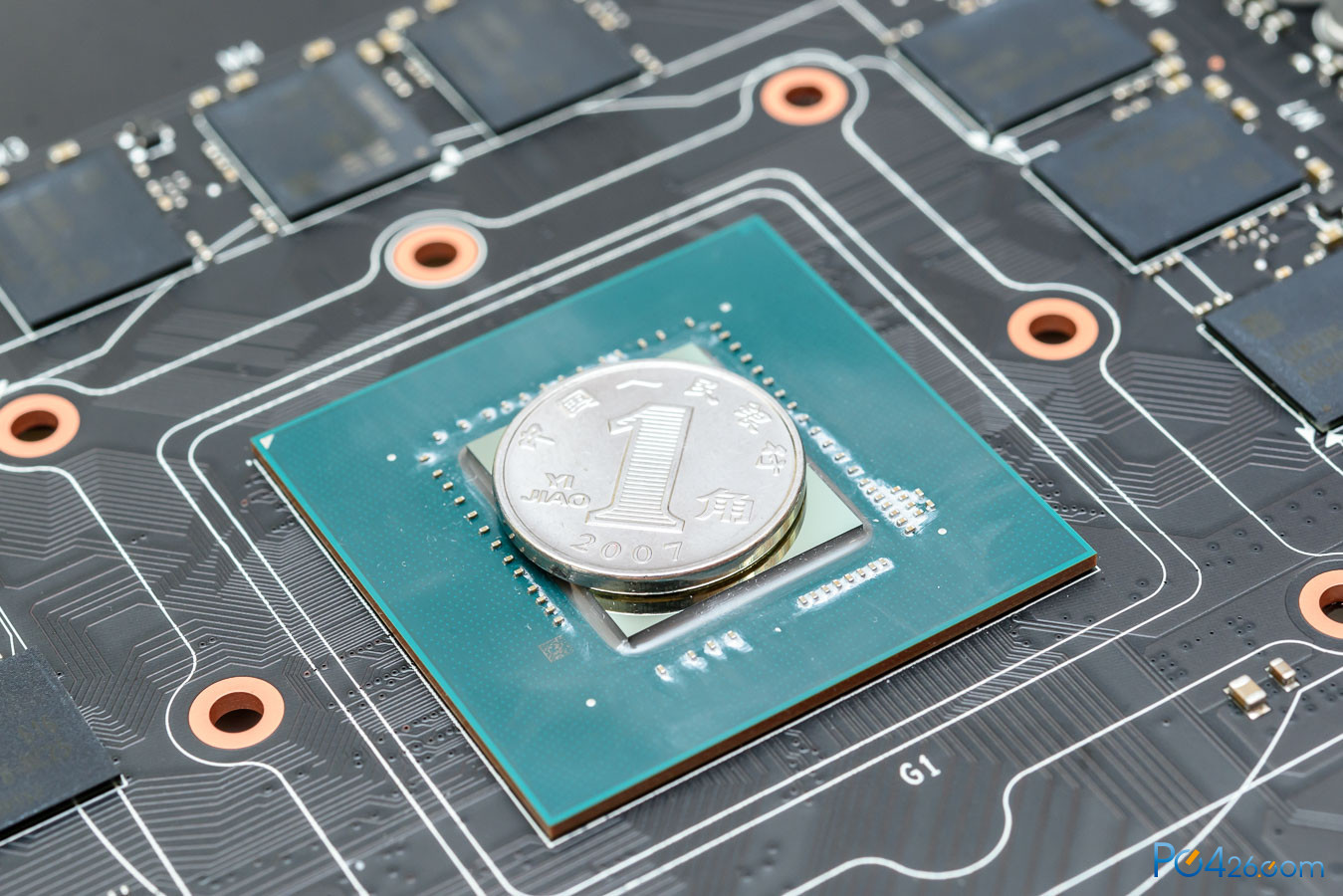

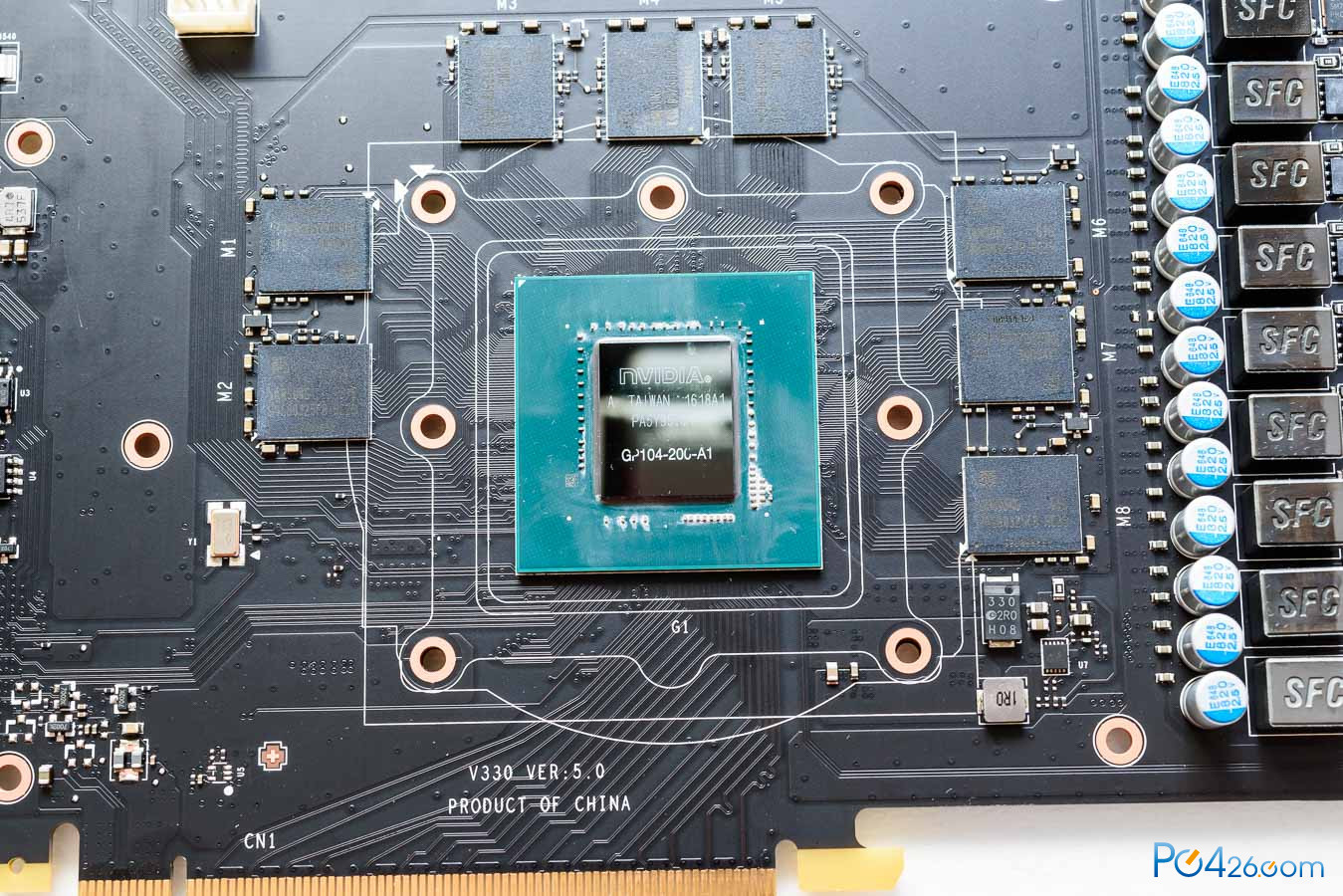

1070其实核心蛮小的，散热器底座覆盖的非常轻松，硅脂是比较湿润的类型，这点比较特别。

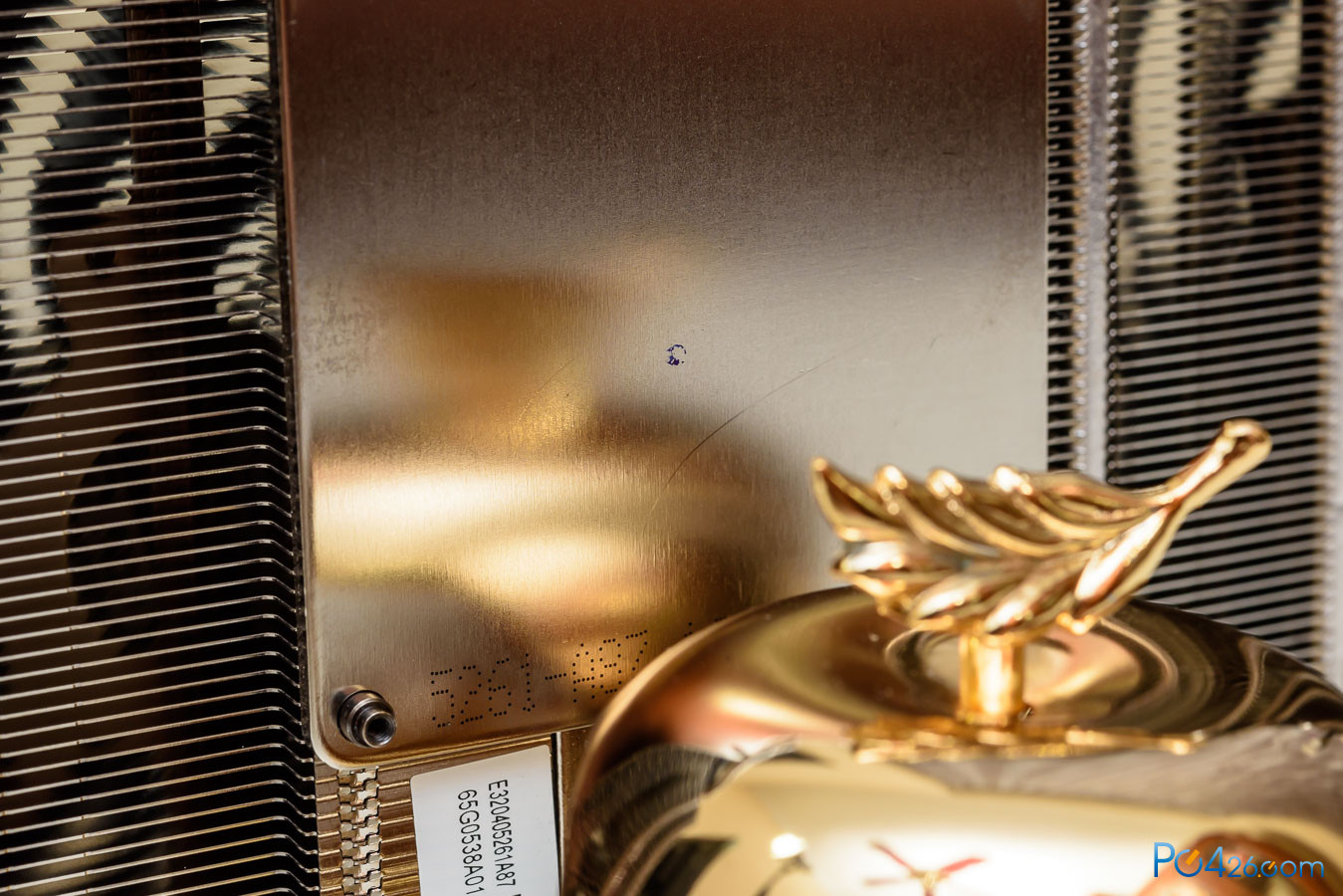

散热器底座有做过打磨，但还达不到镜面效果。

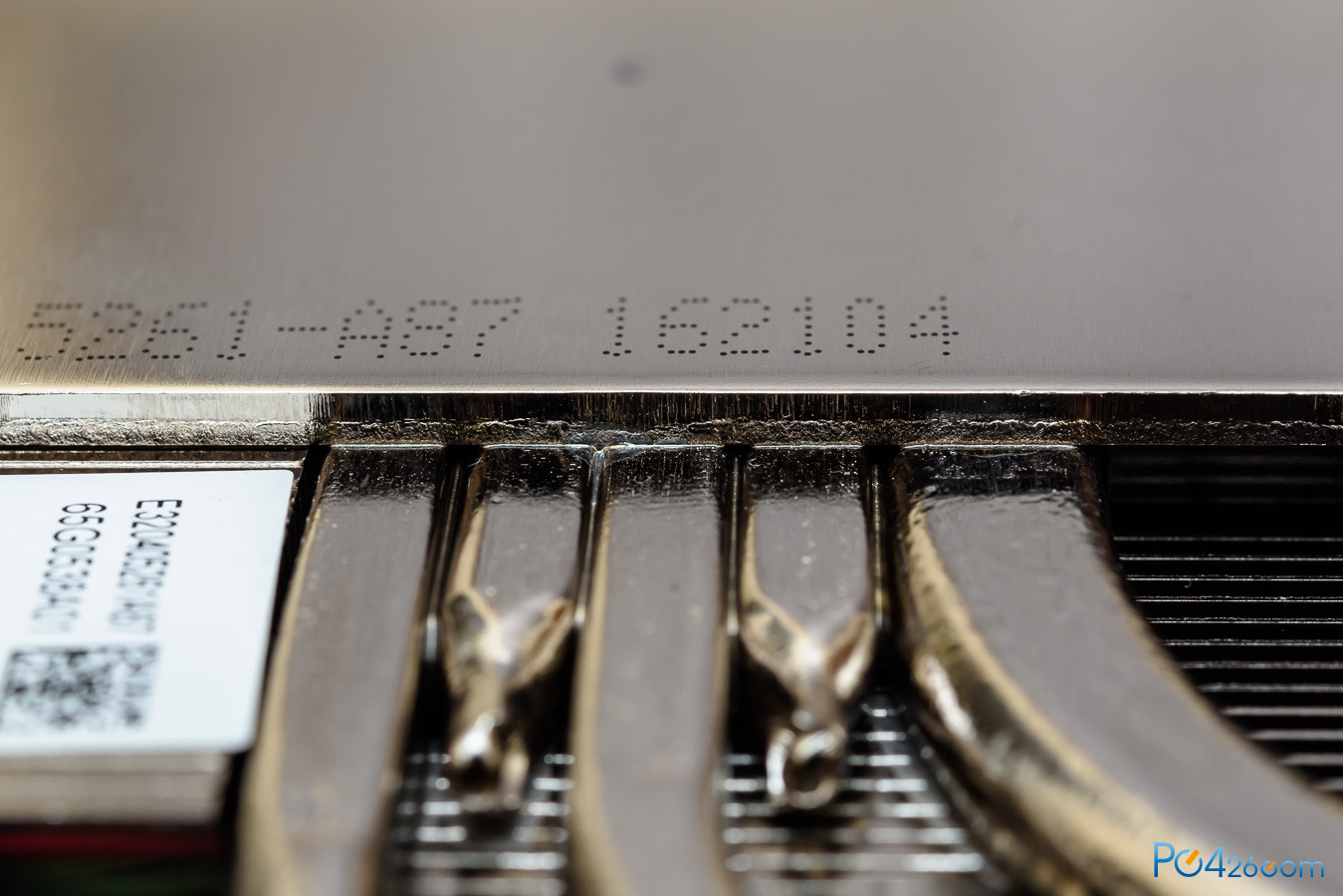

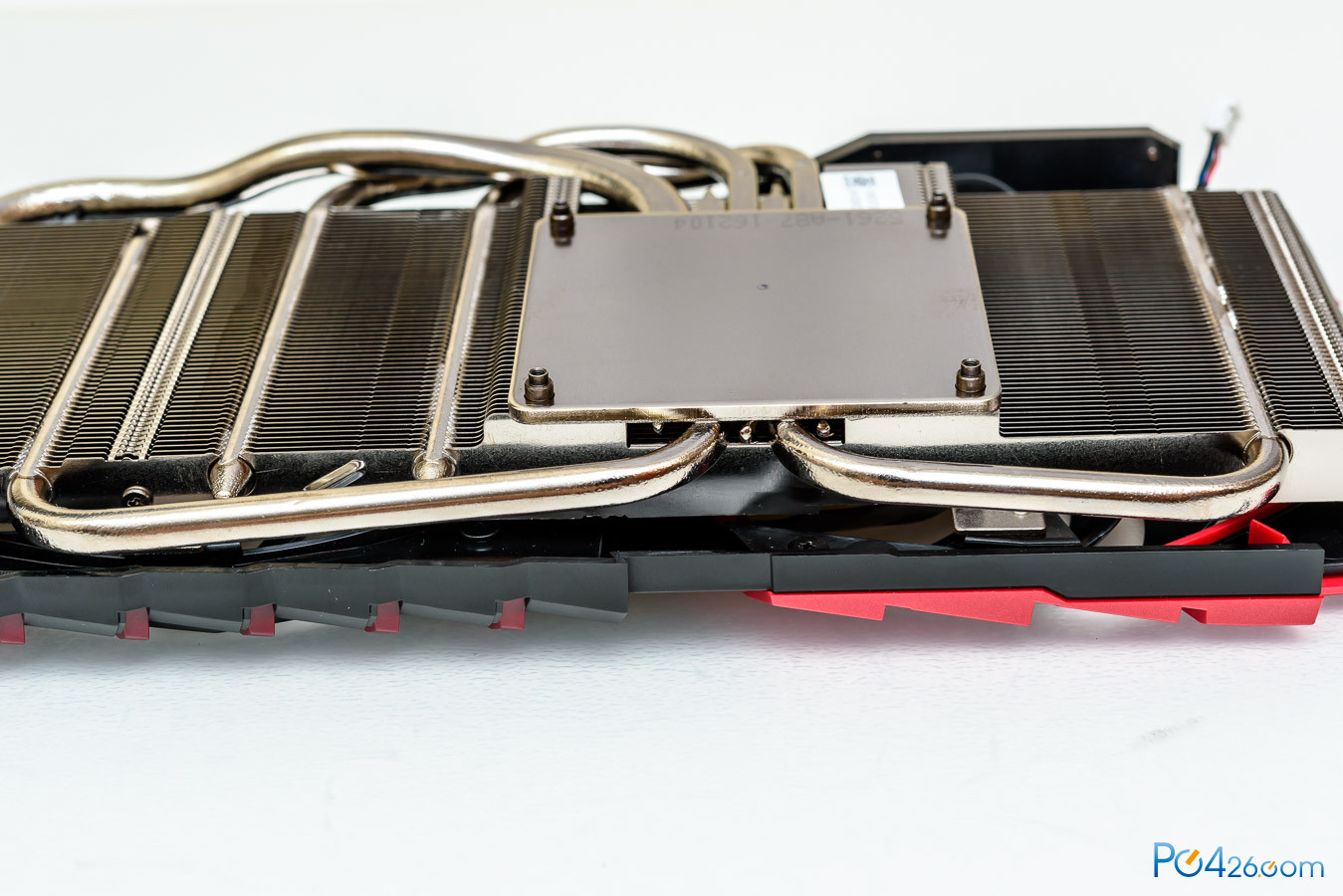

底座与热管之间采用焊接处理，可以看到焊锡痕迹。

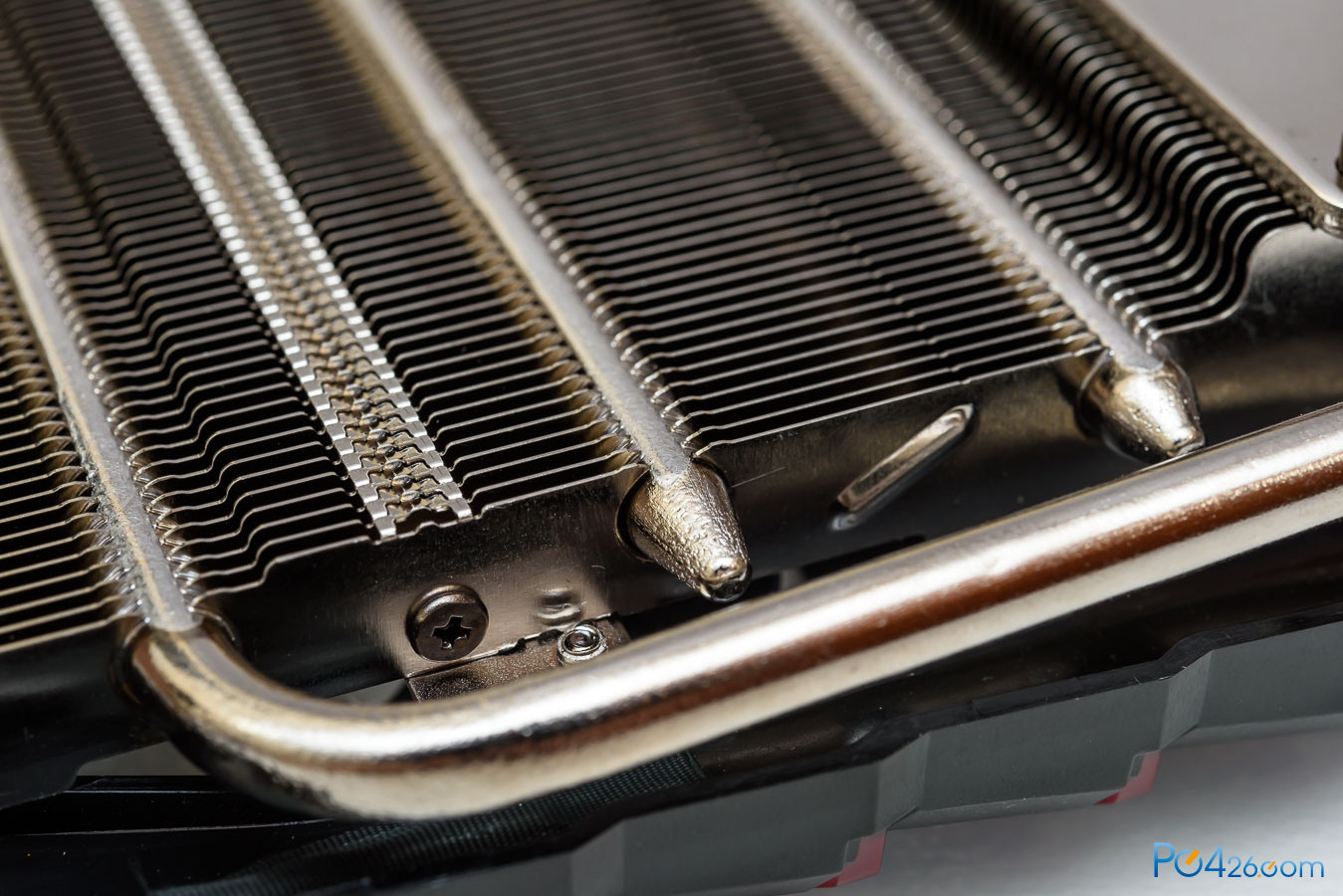

散热片与热管之间采用回流焊处理，可以看到明显的焊锡。
散热鳍片间距保持的很好，可以看到鳍片上有多处折FIN处理，帮助固定散热片。

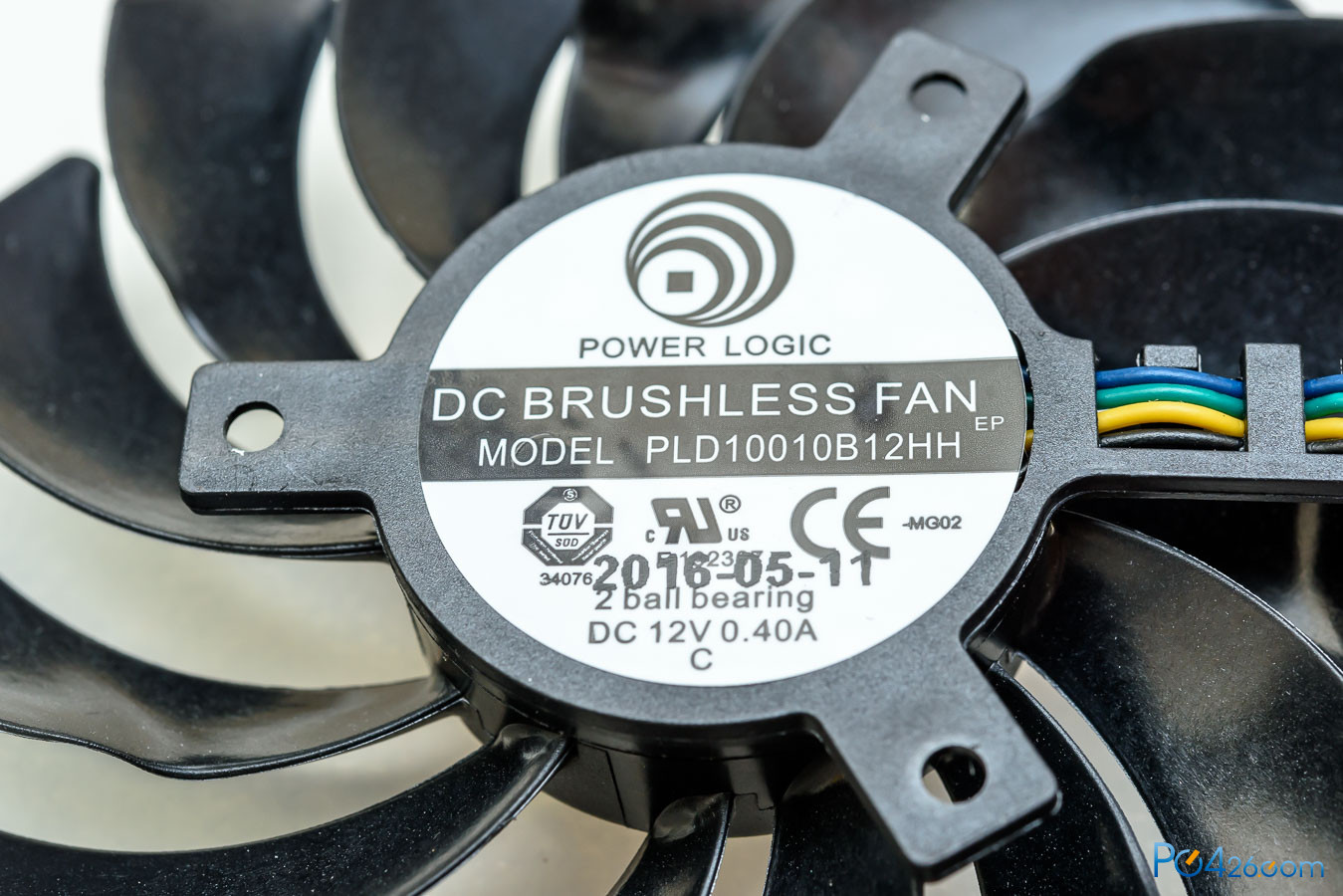

显卡的风扇来自powerlogic生产，是业内比较常见的显卡风扇供应厂商。额定电压12V，最大电流0.4A，如果这个风扇全功率运转应该能起飞。
显卡的背板是铝合金材质，覆盖整个显卡背面。

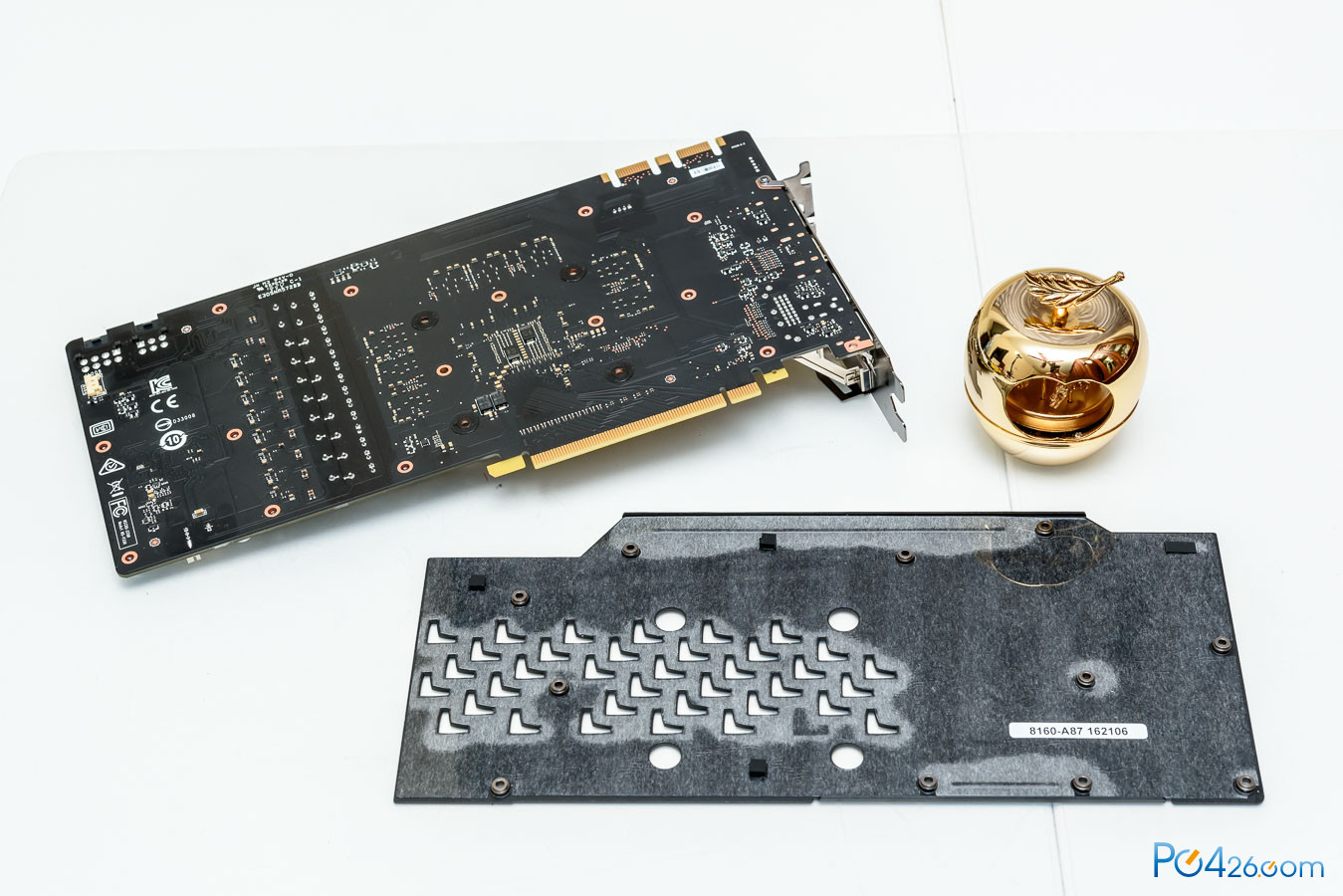

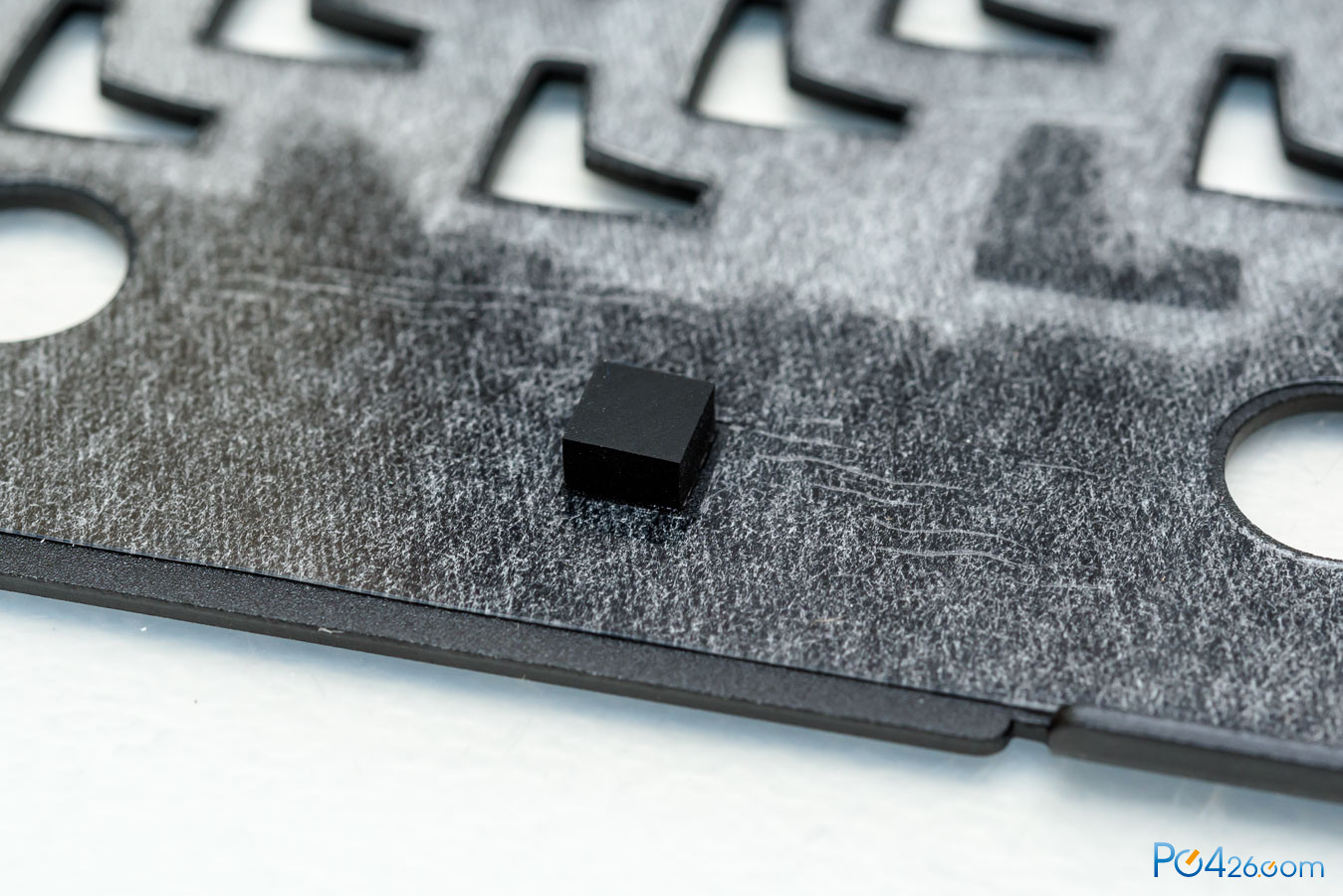

背板与PCB相对的一面贴有绝缘贴，还垫有几个胶垫，避免背板与PCB接触。

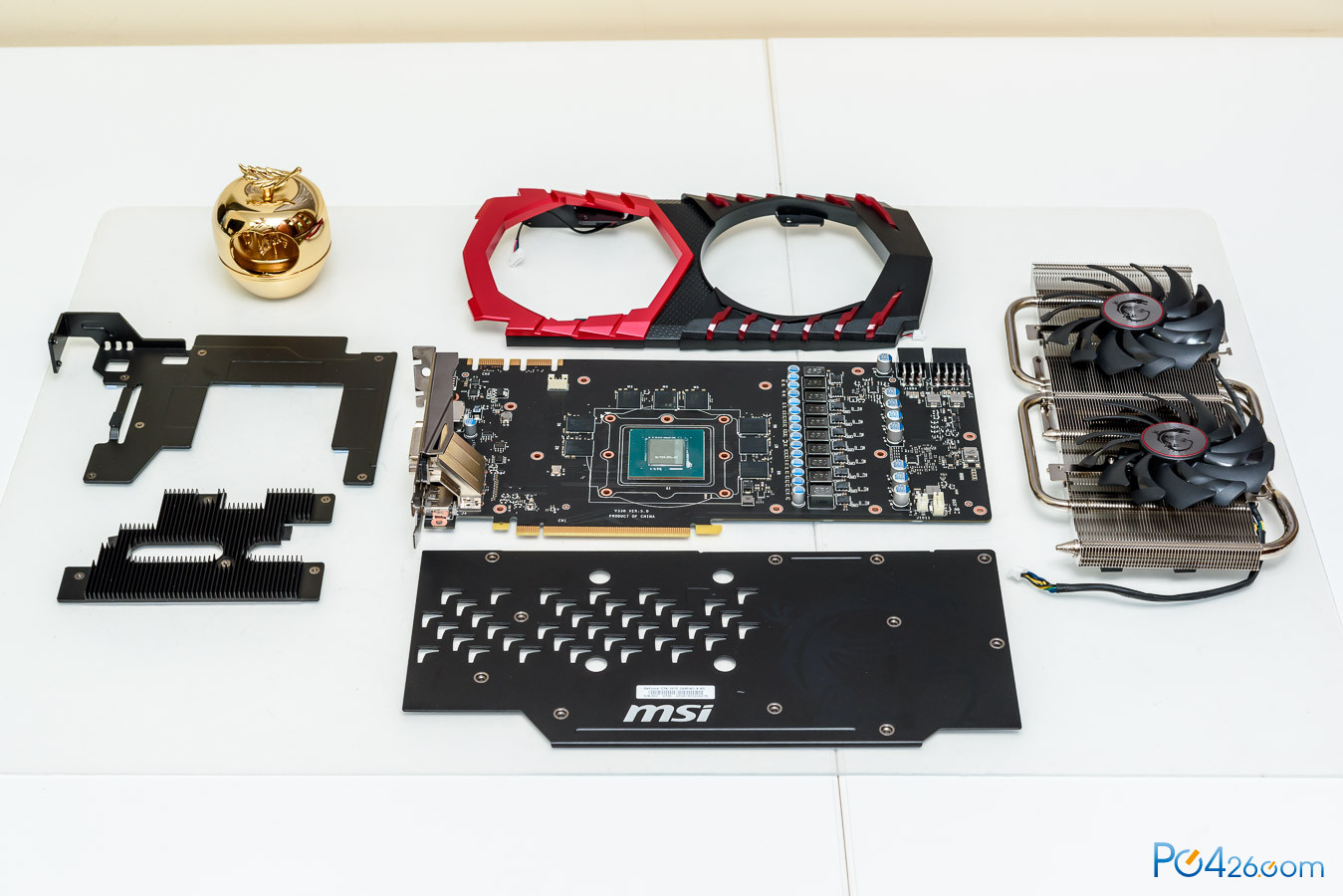

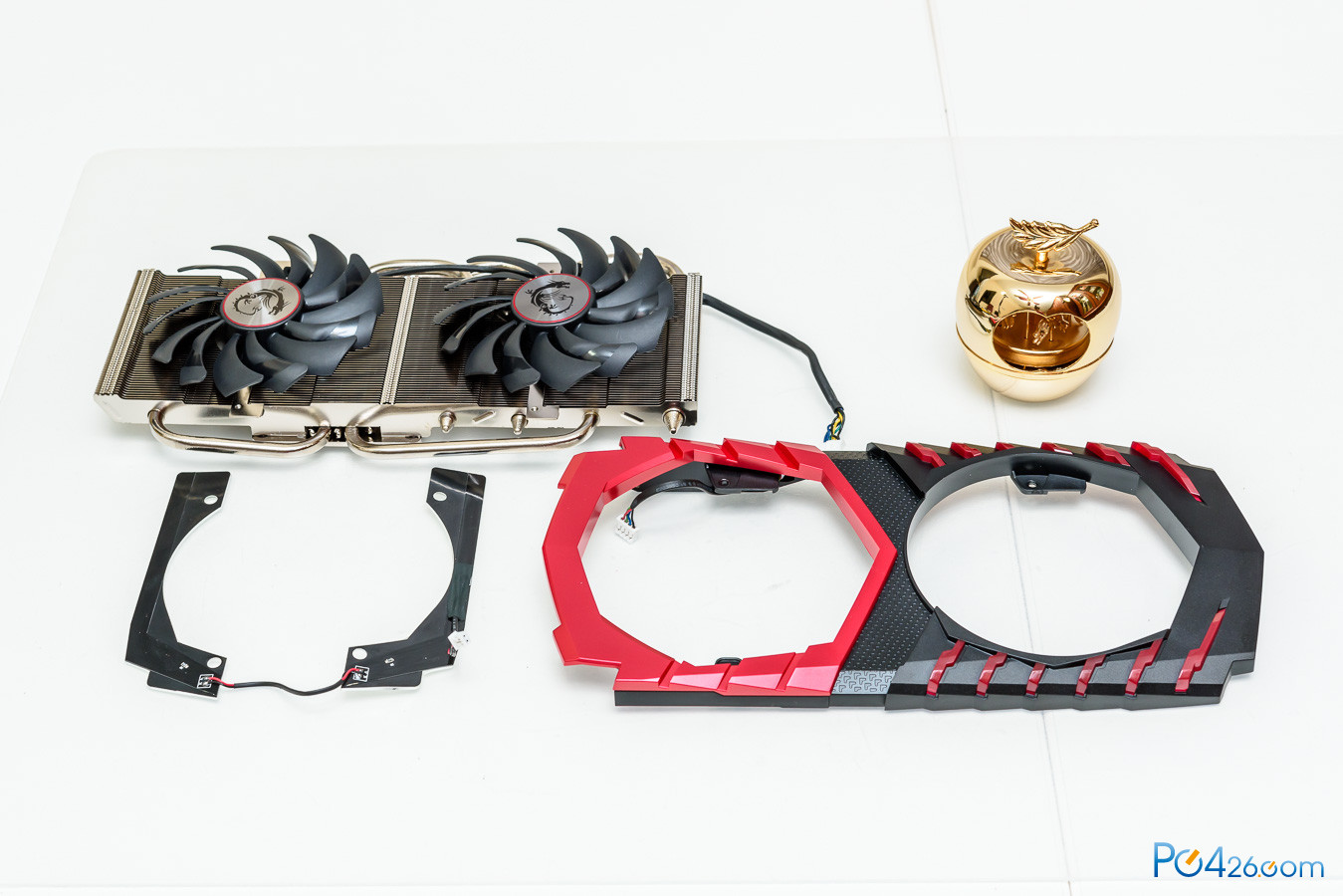

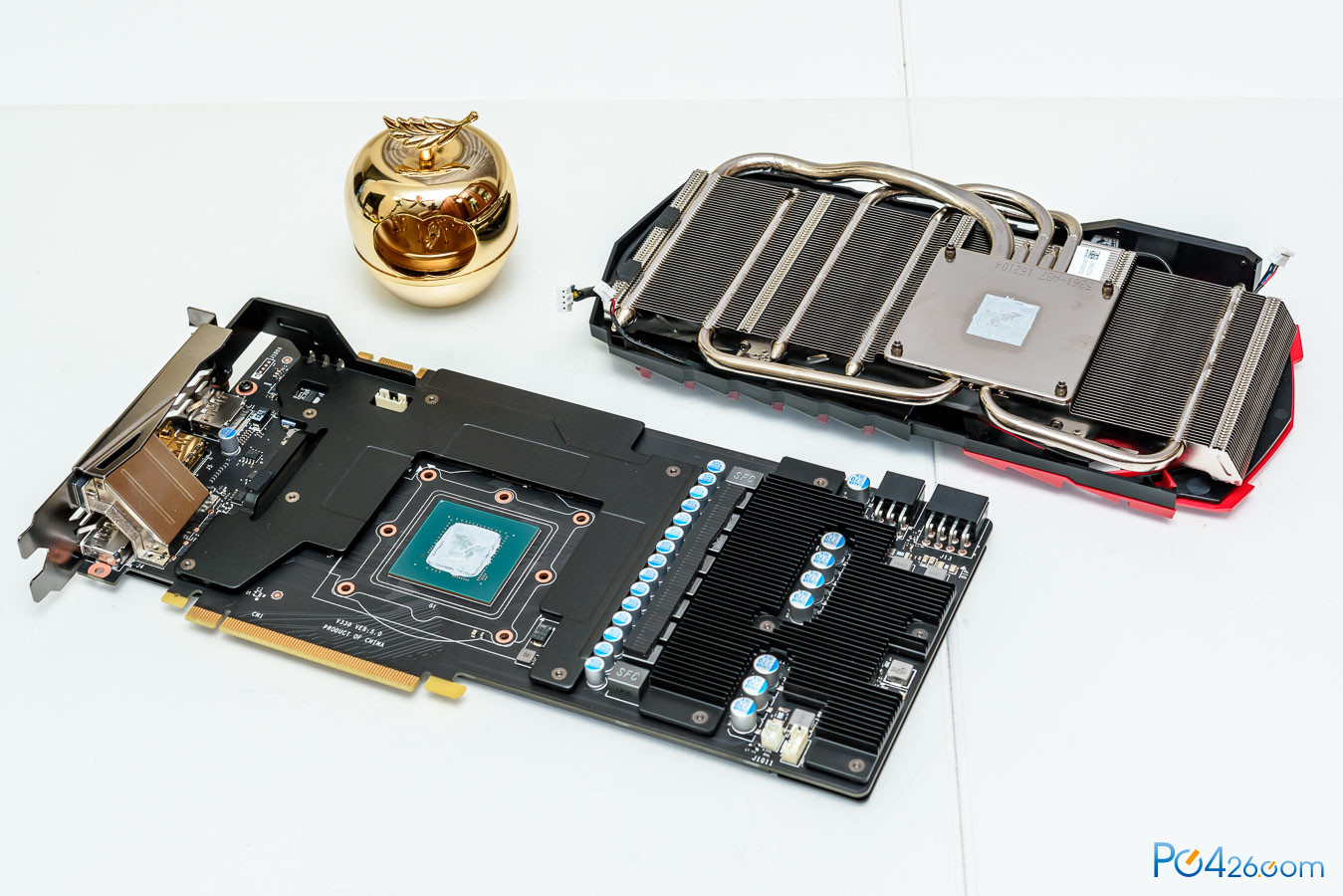

把显卡拆散大致是这样。
产品PCB介绍：

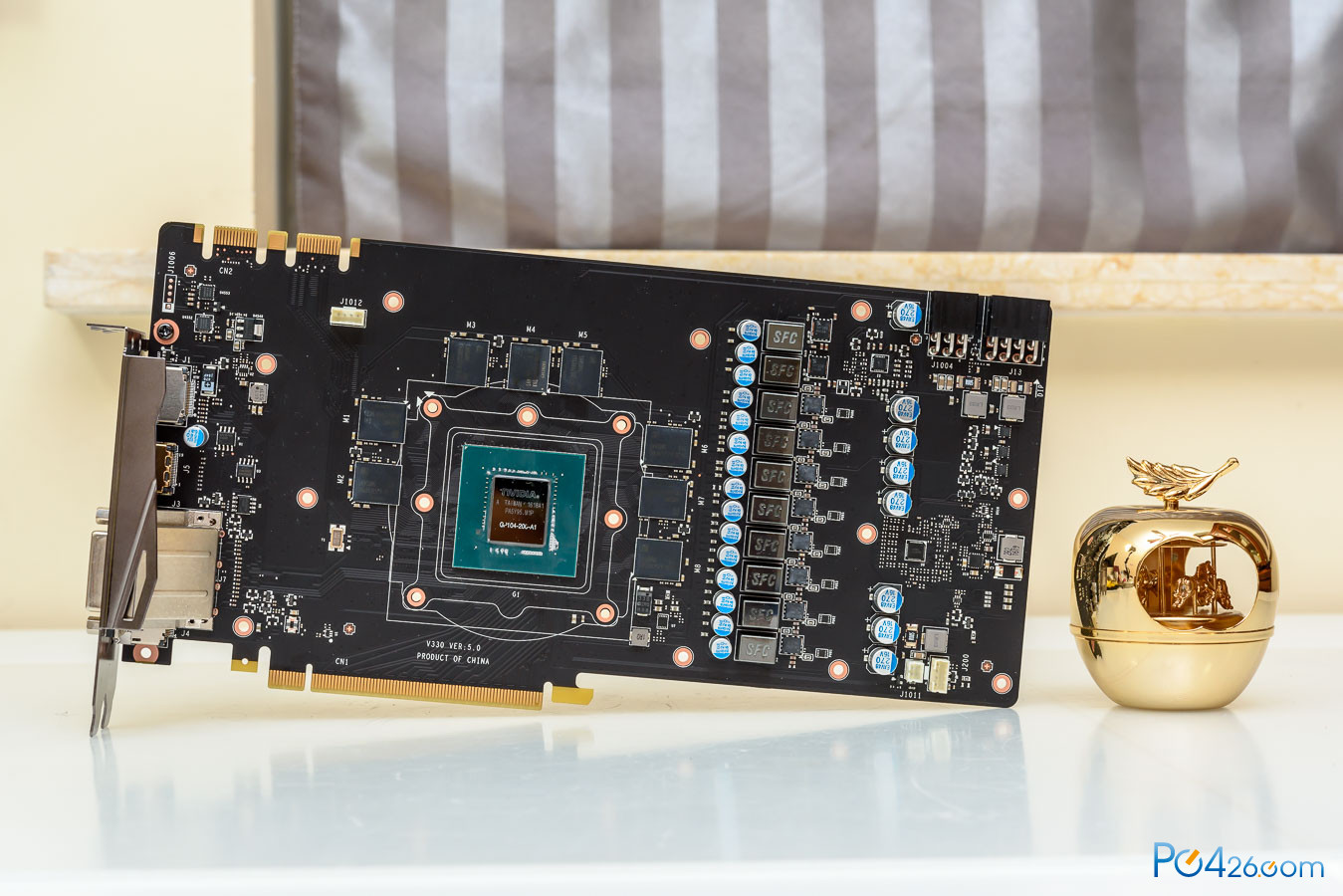

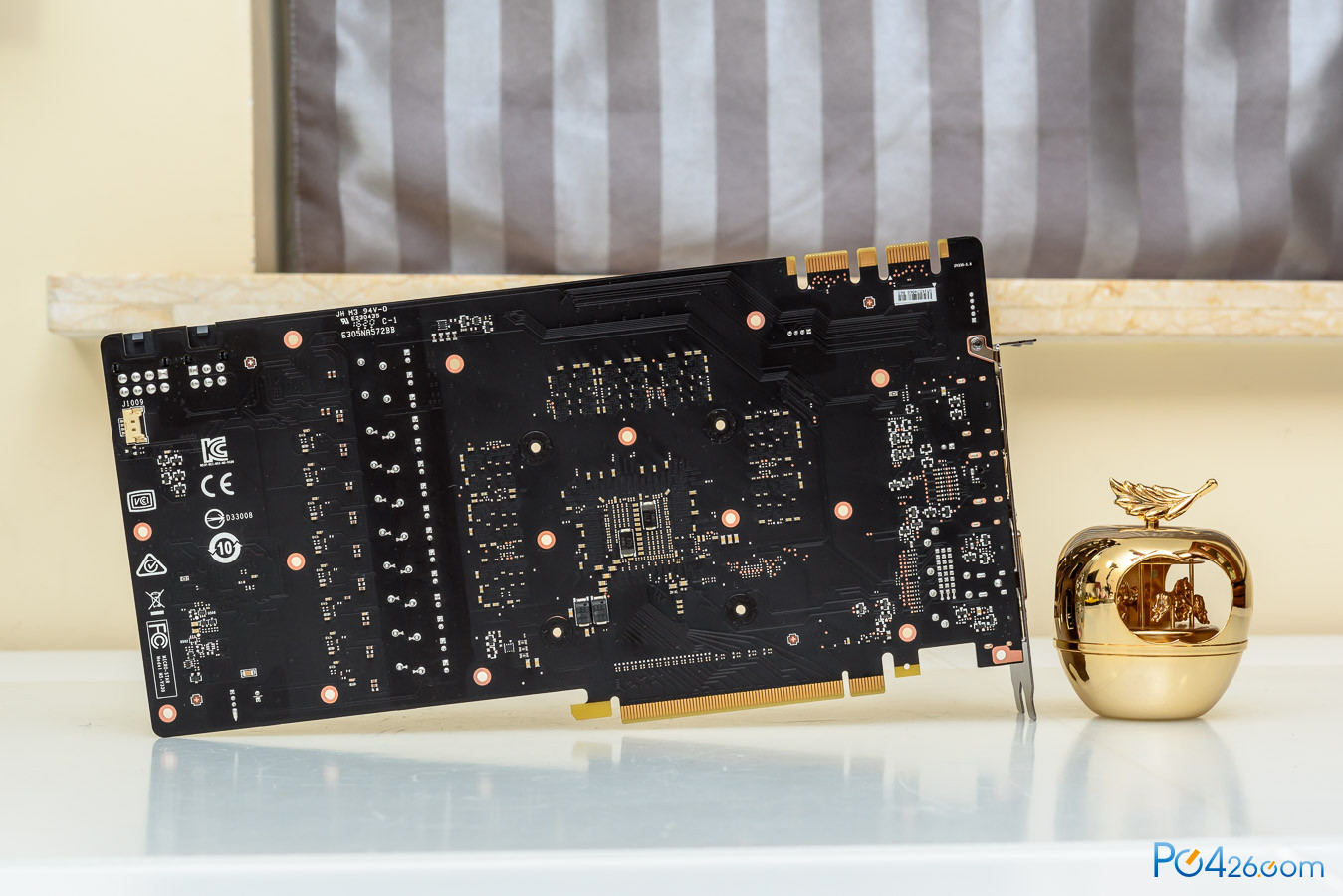

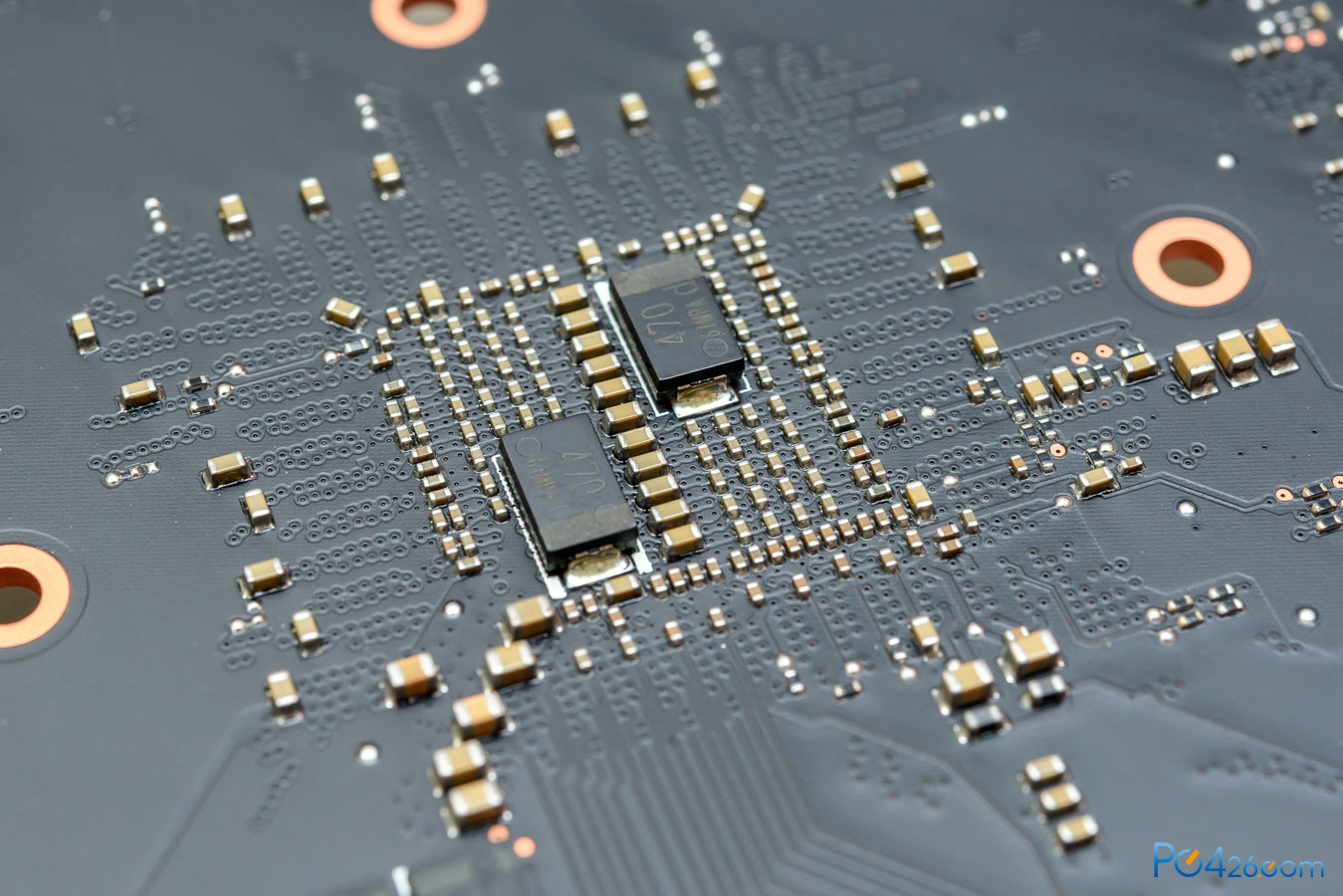

接下来介绍显卡PCB的用料情况。可以发现由于是全板越肩，PCB面积变大了很多，PCB感觉就有点空。

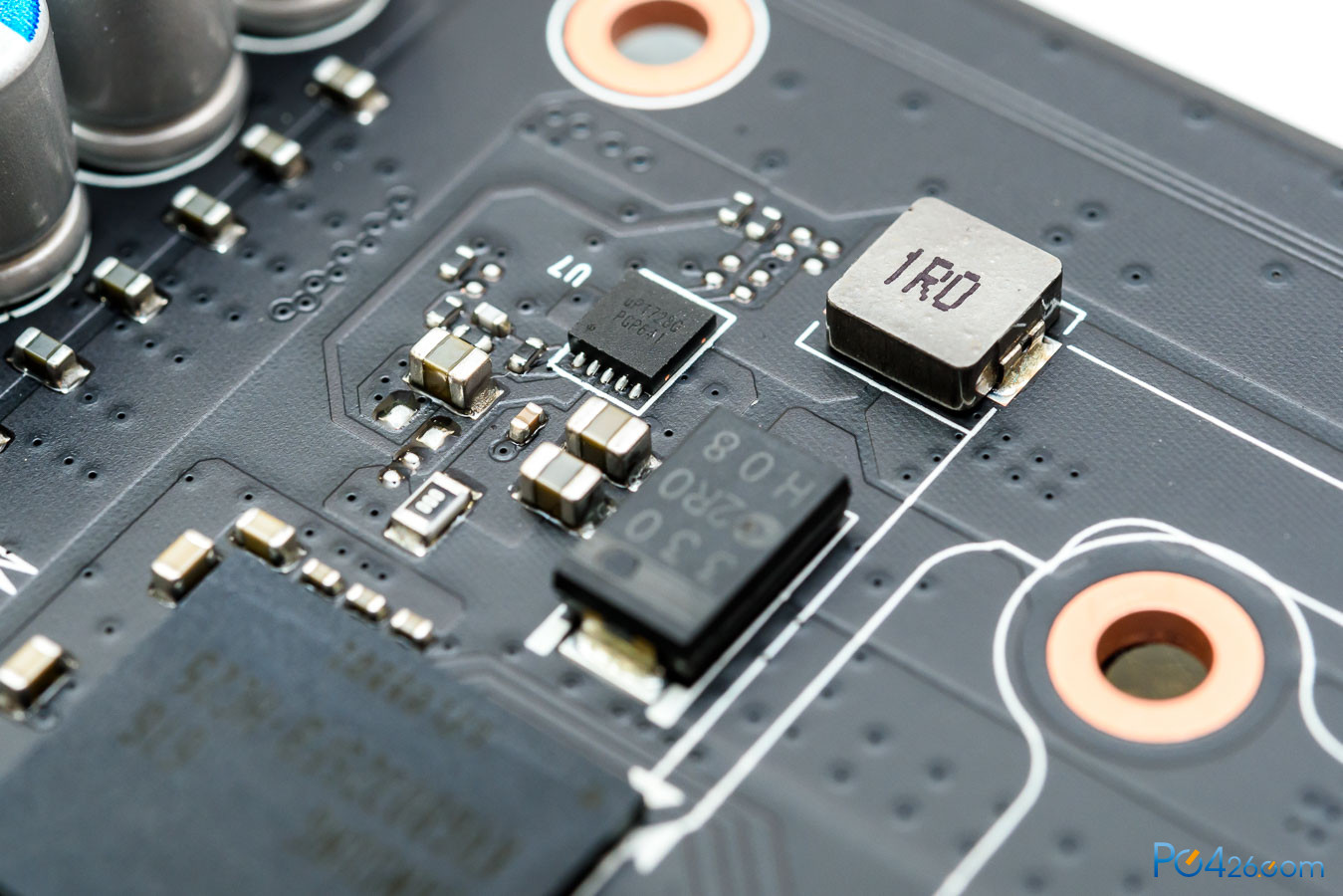

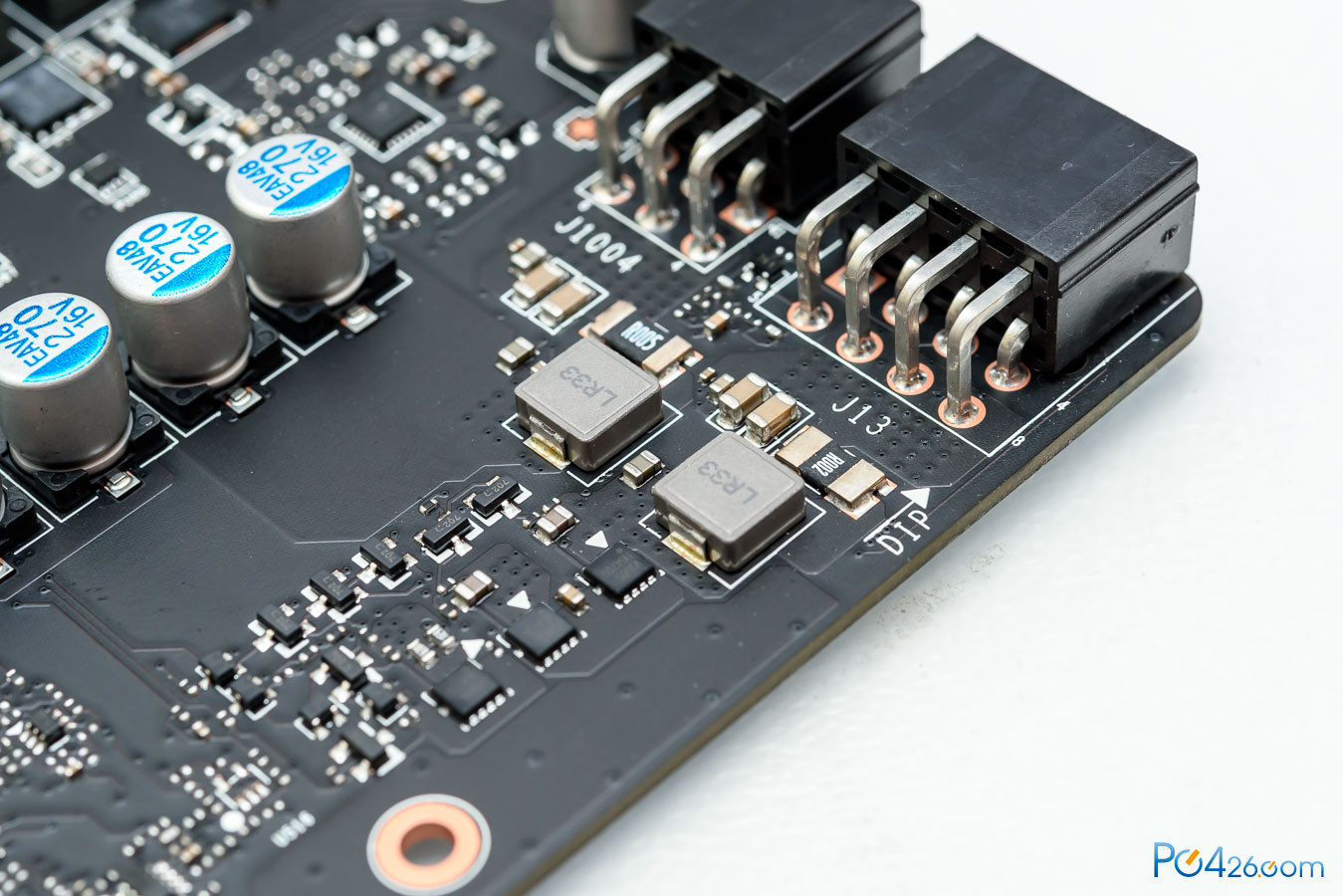

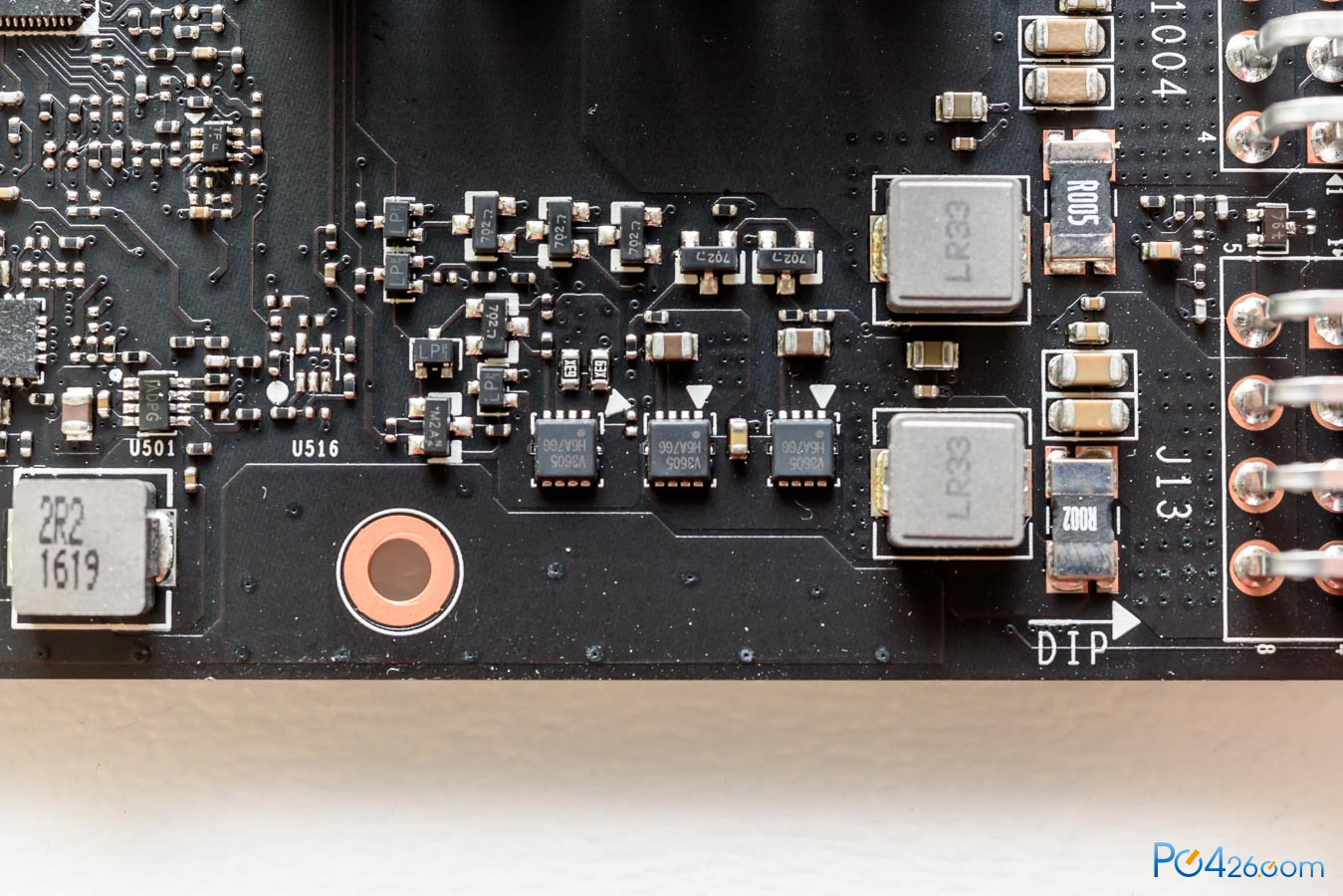

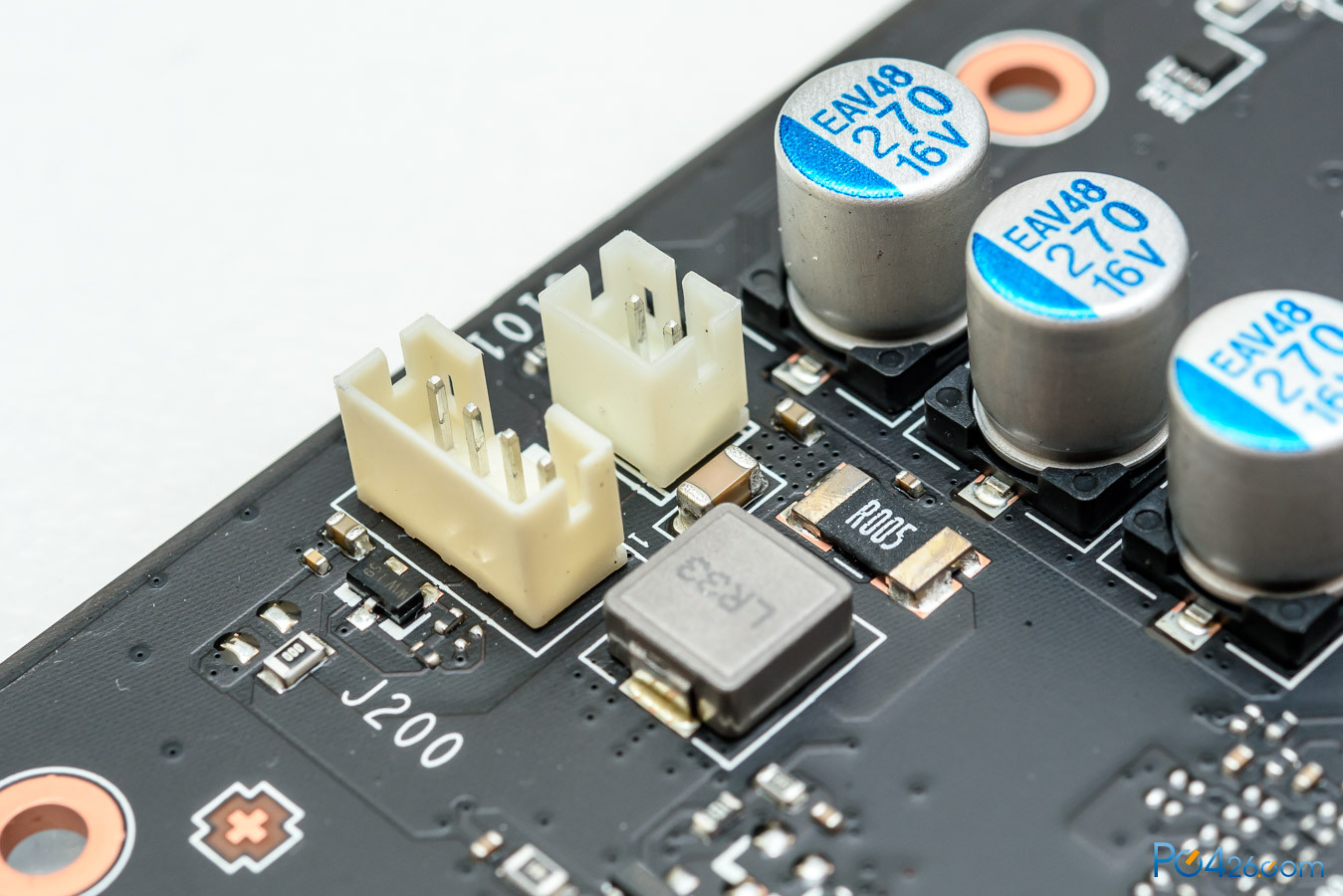

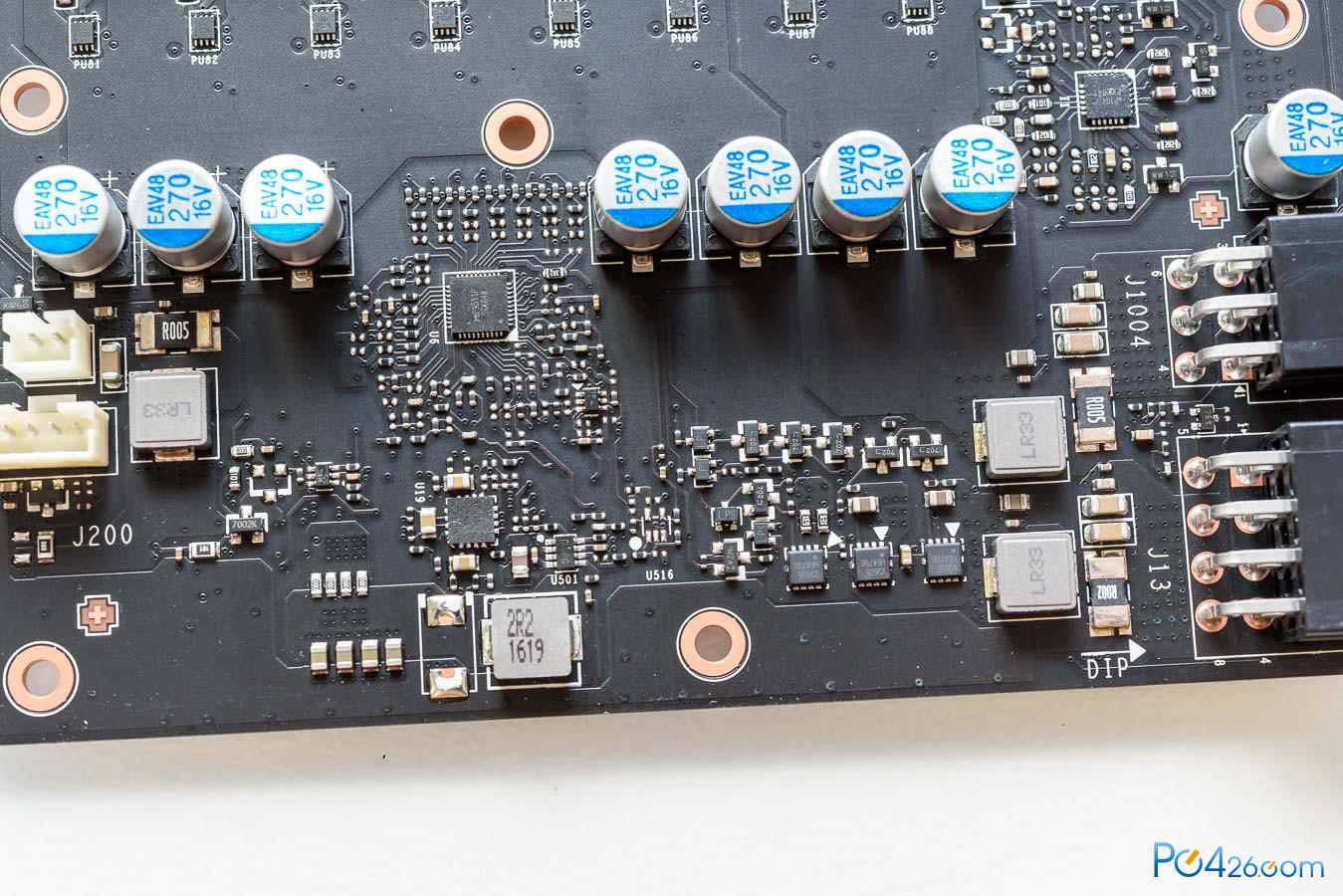

供电接口的保护电路由两个LR33感值的电感和两颗保险丝，这部分做的很完整。

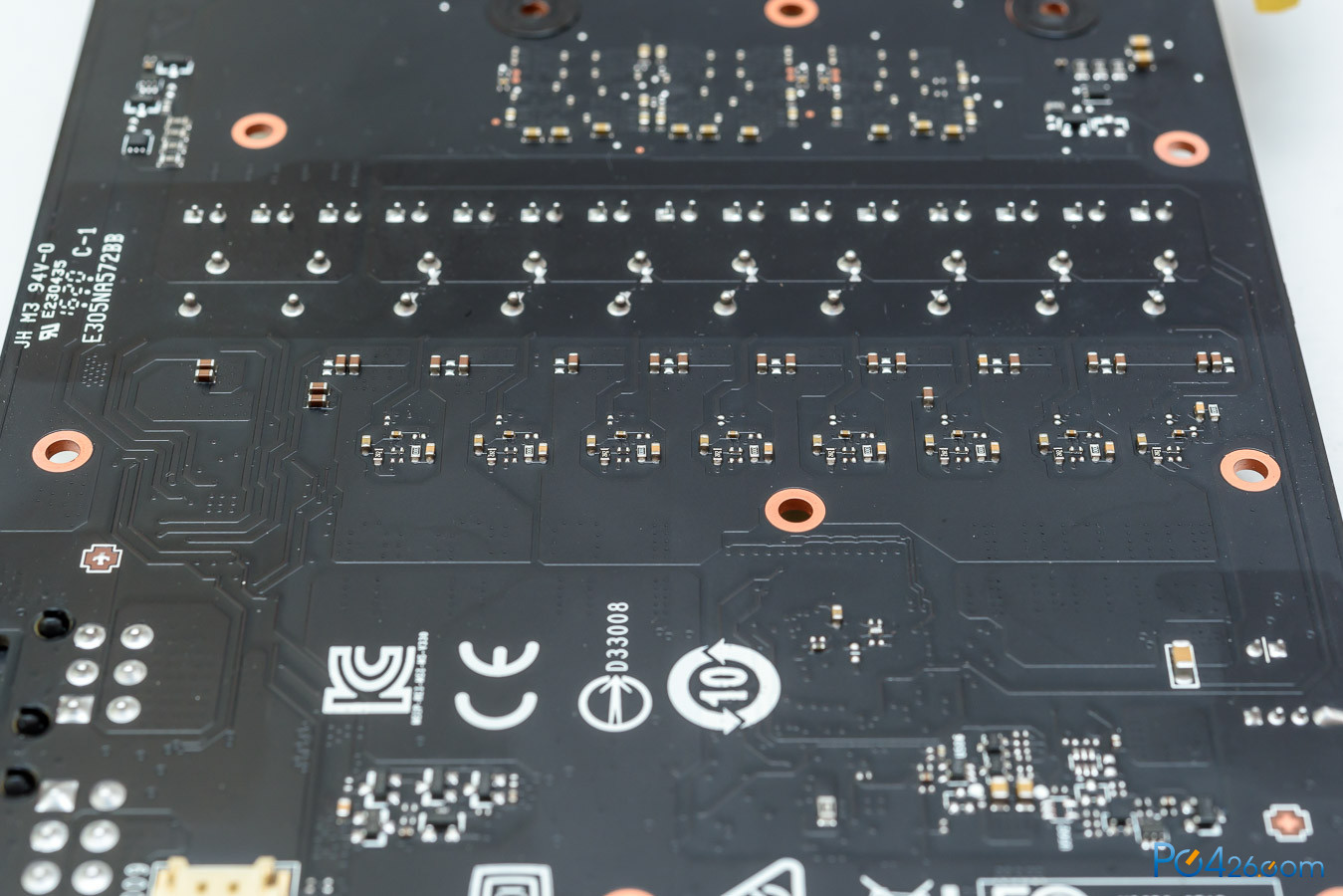

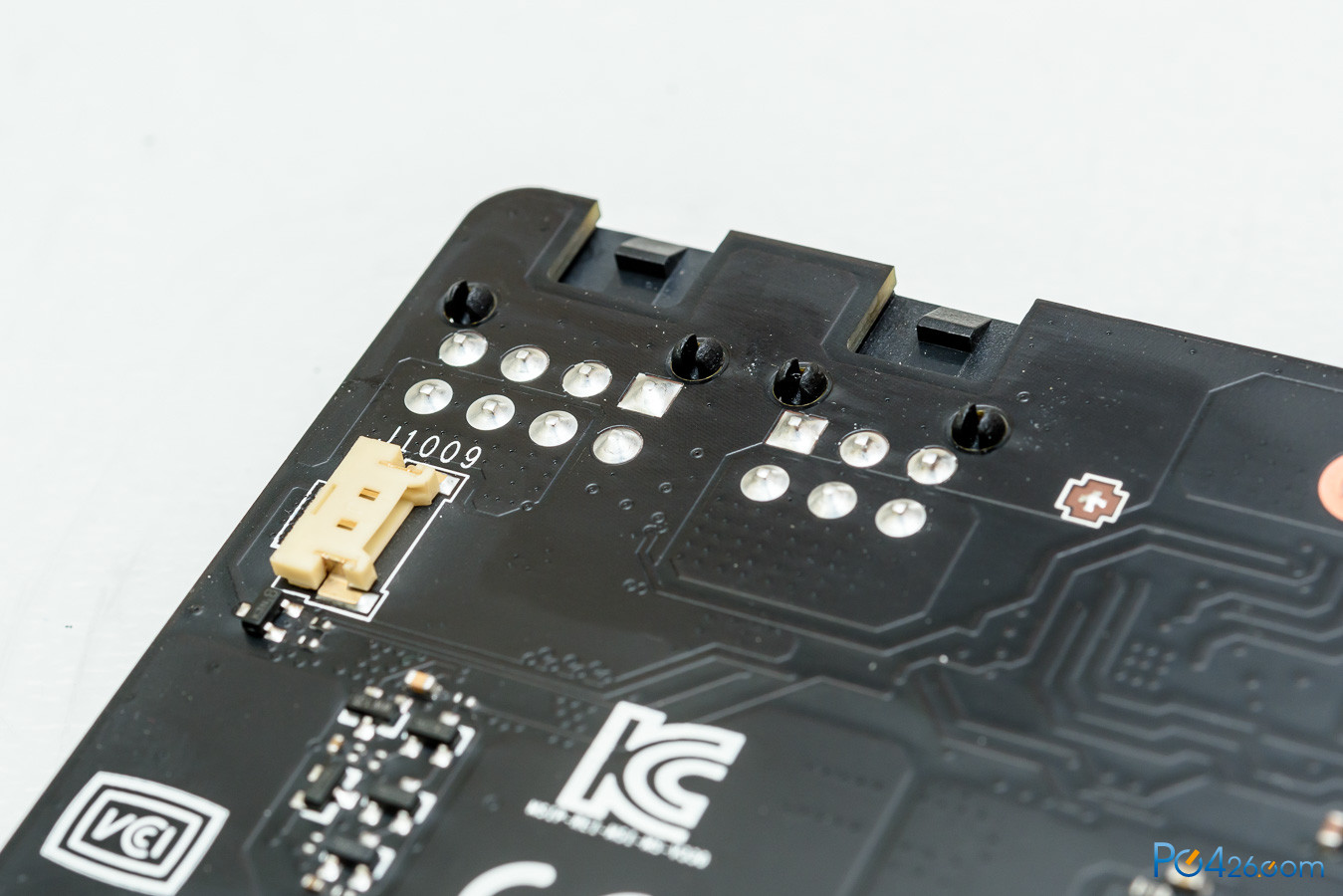

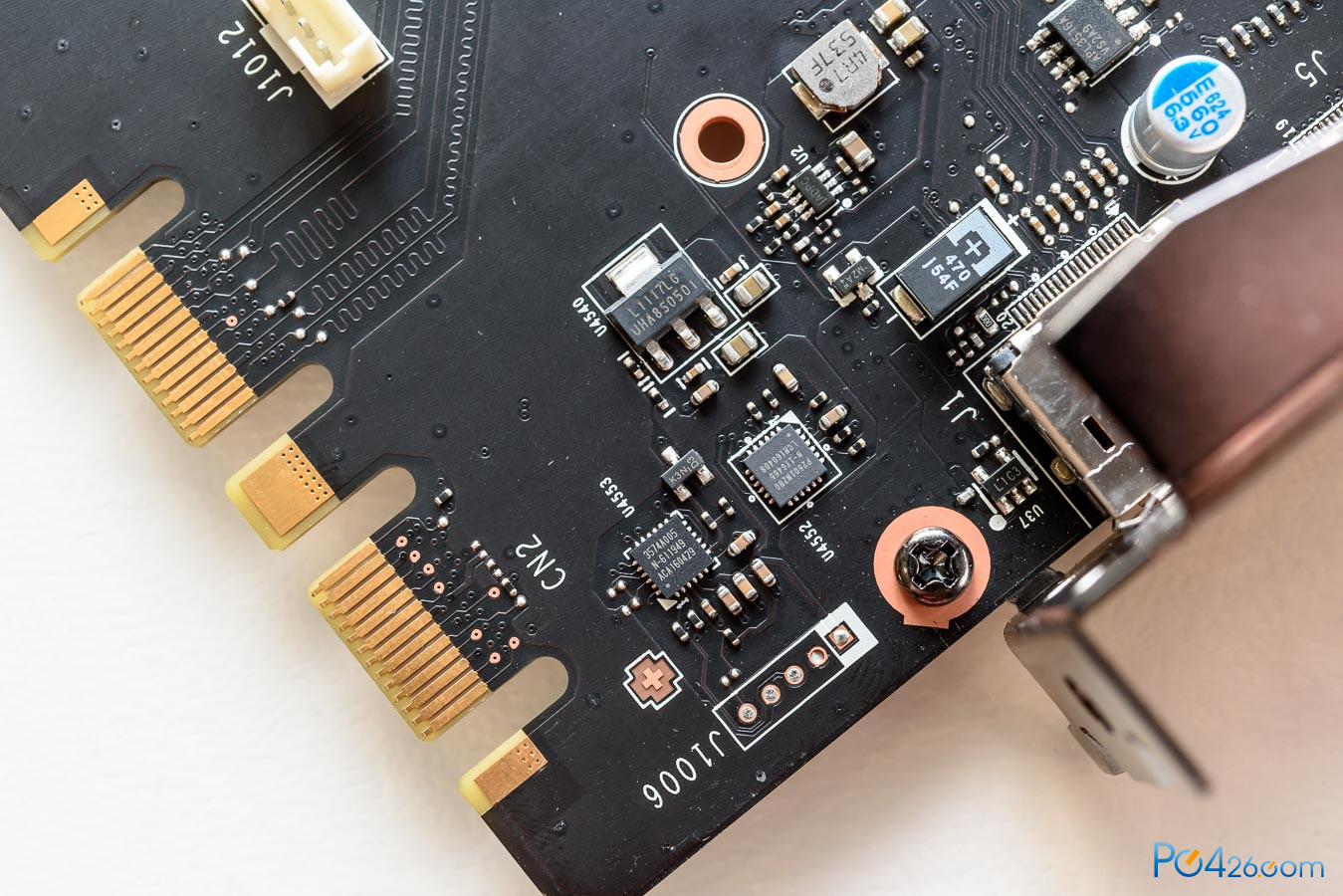

供电接口背面有一个插座，没有明确的用途，预计是检测用。

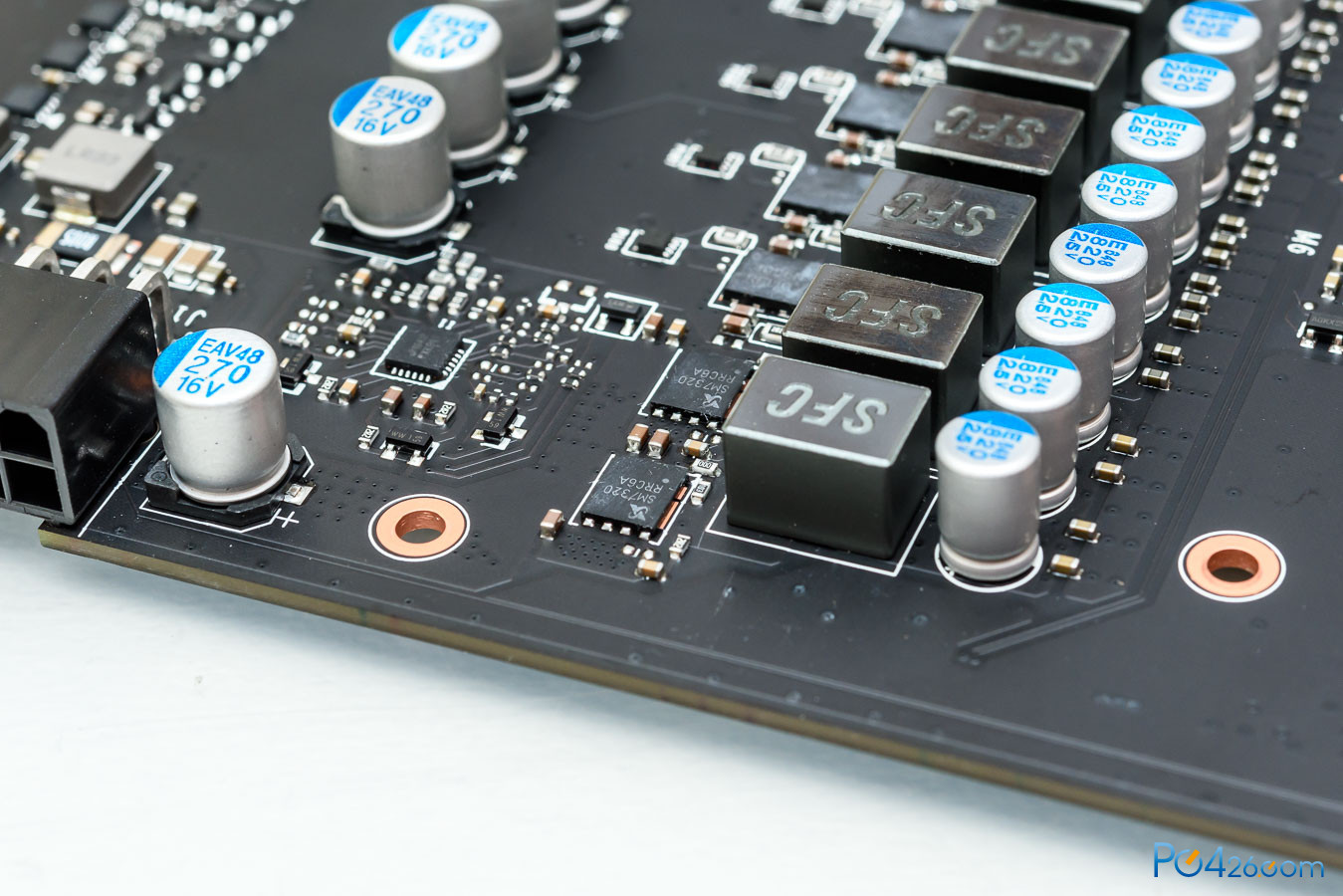

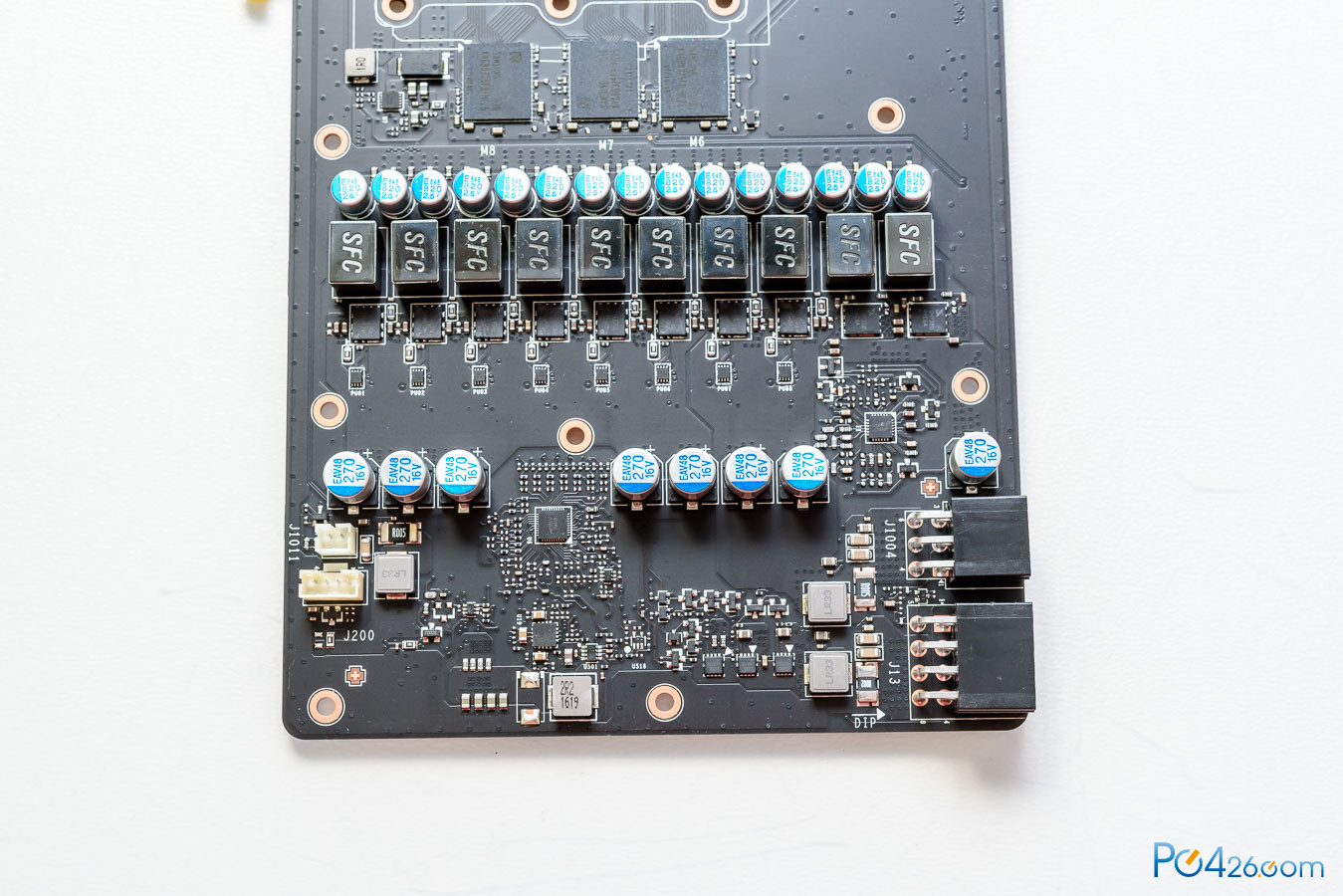

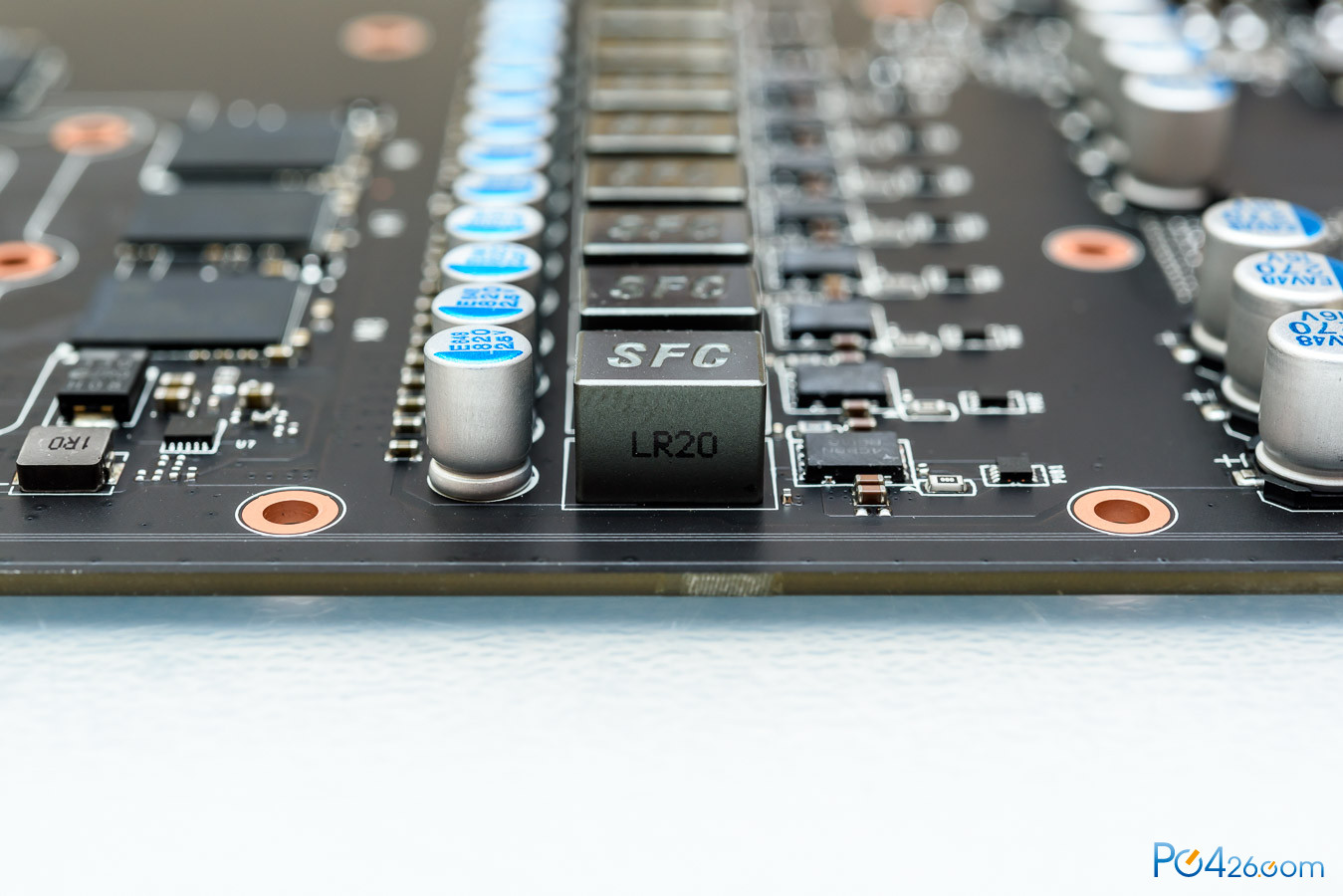

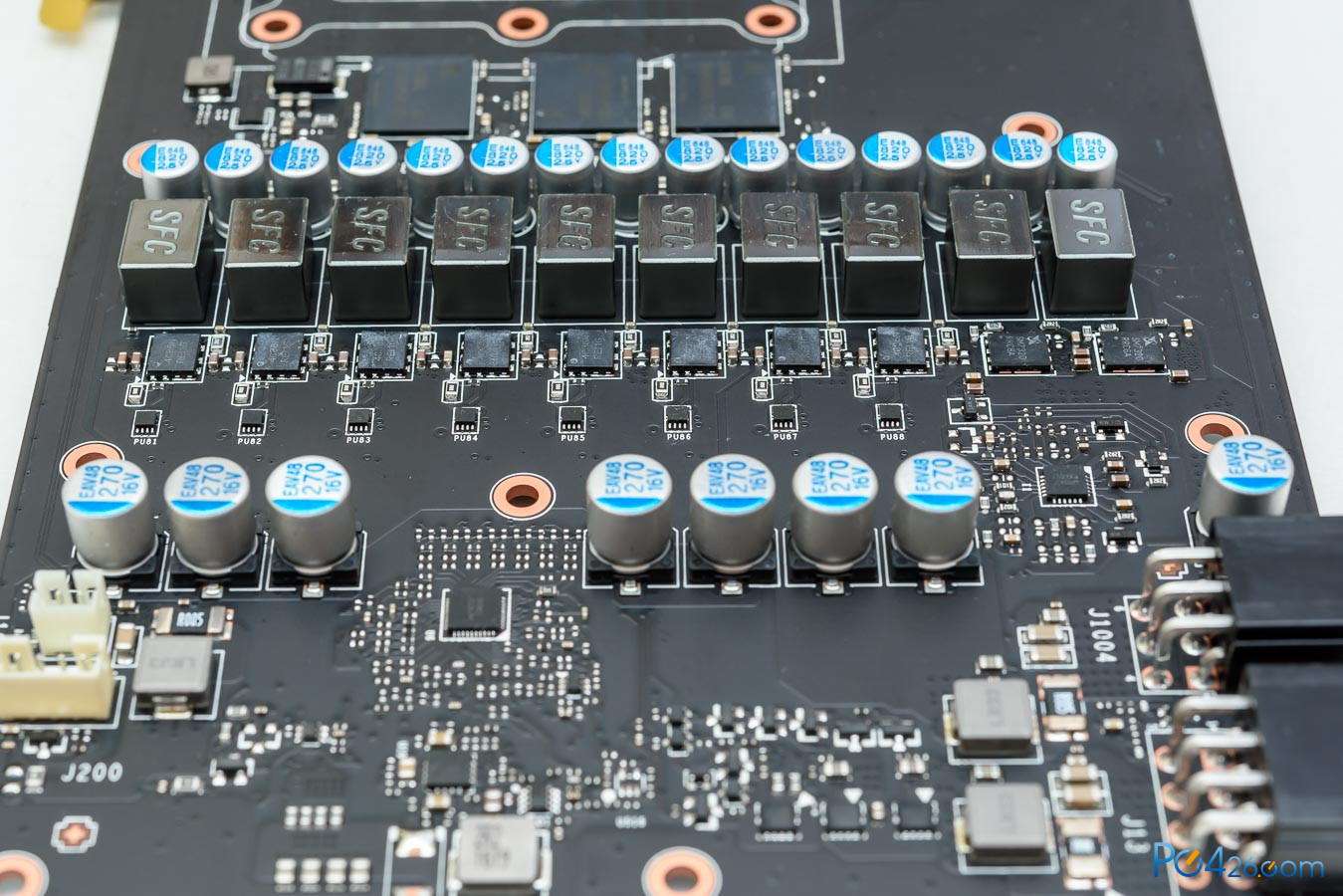

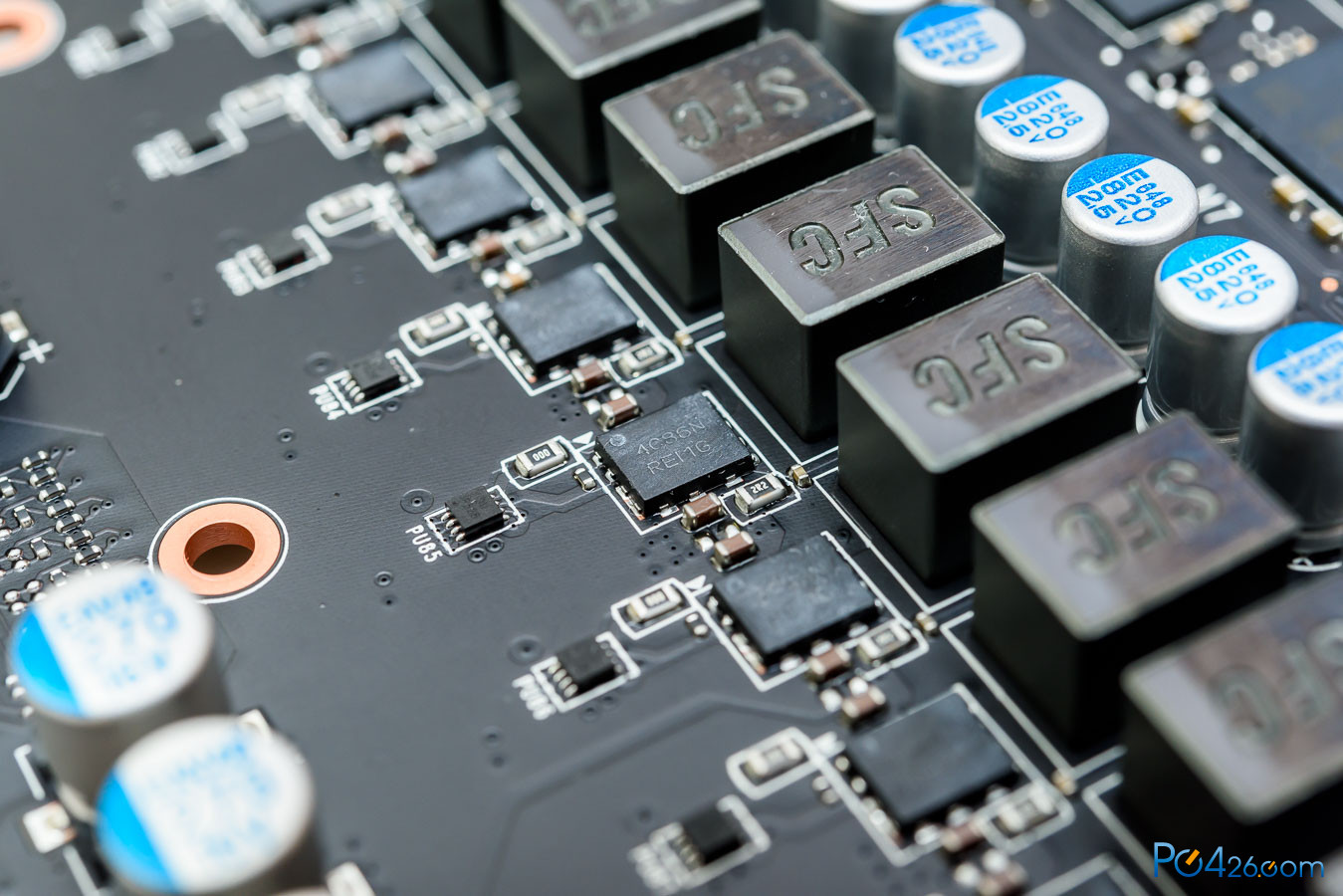

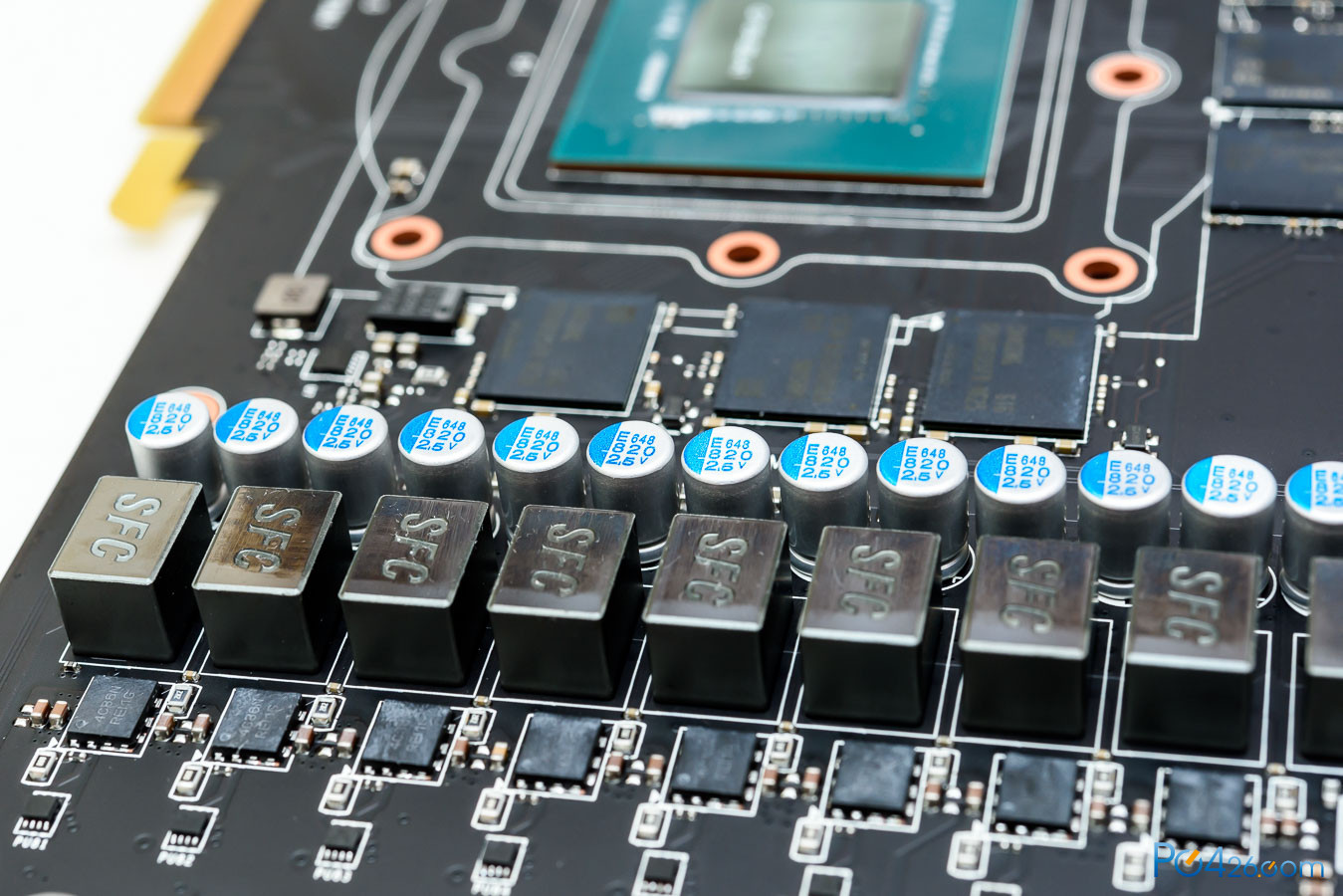

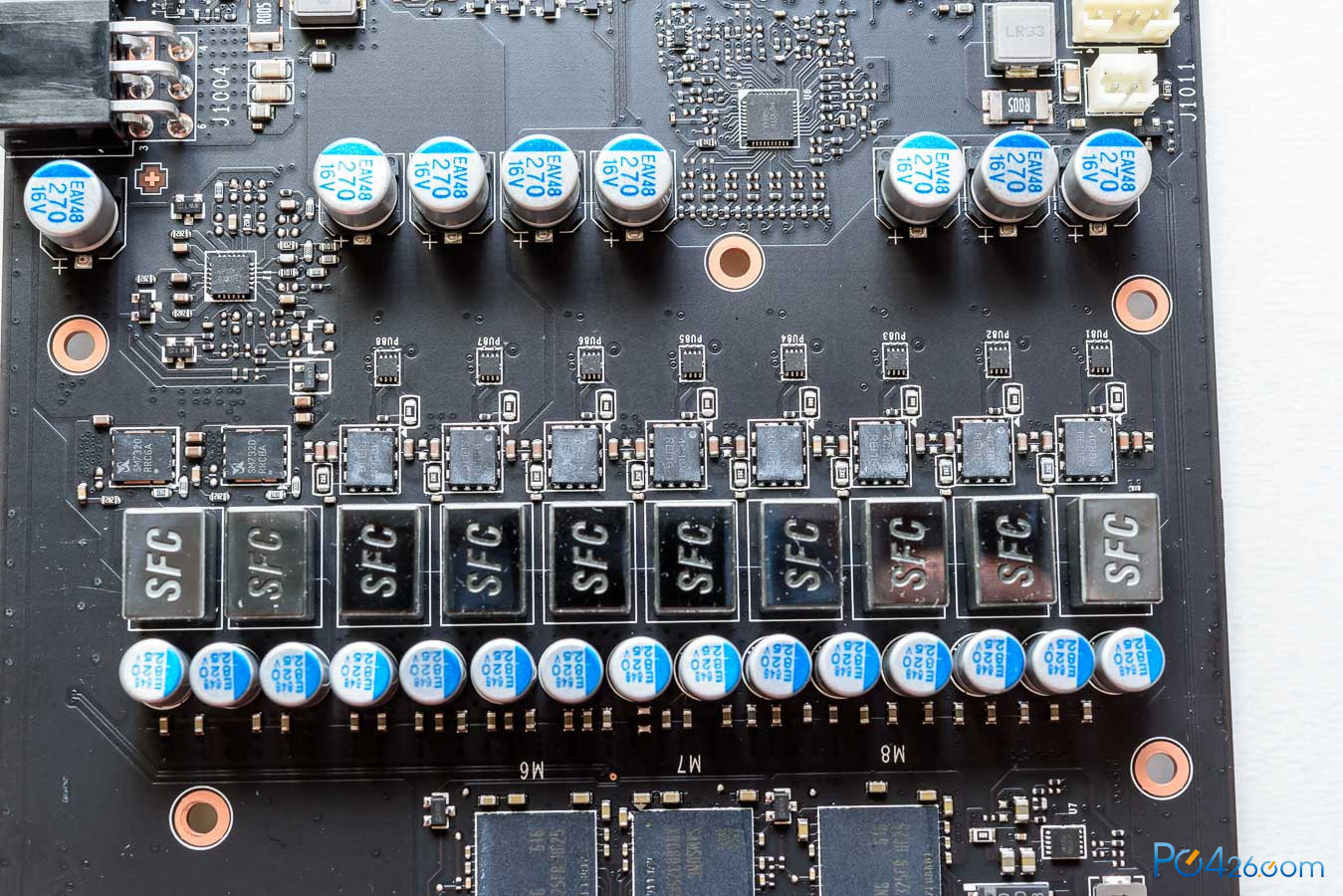

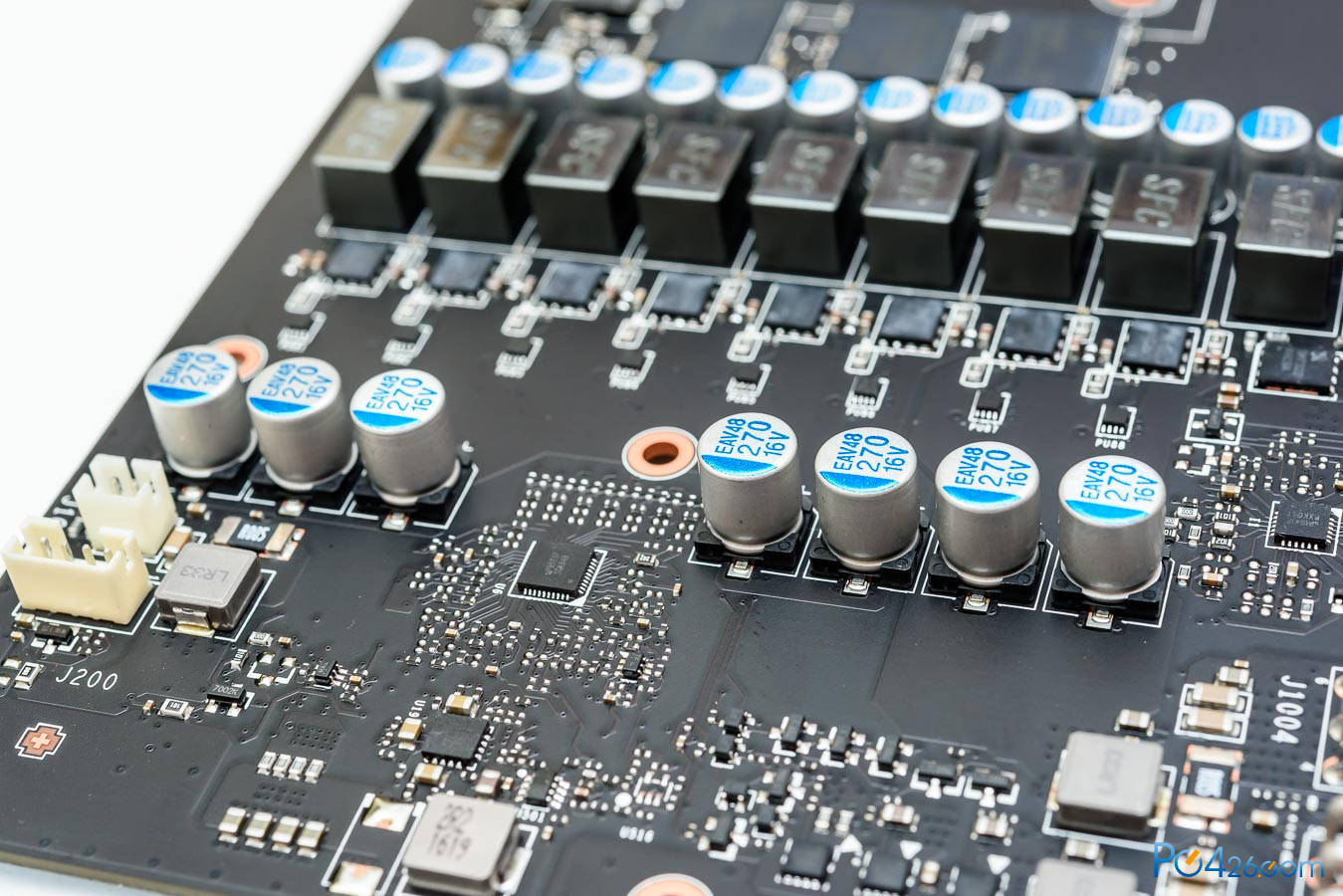

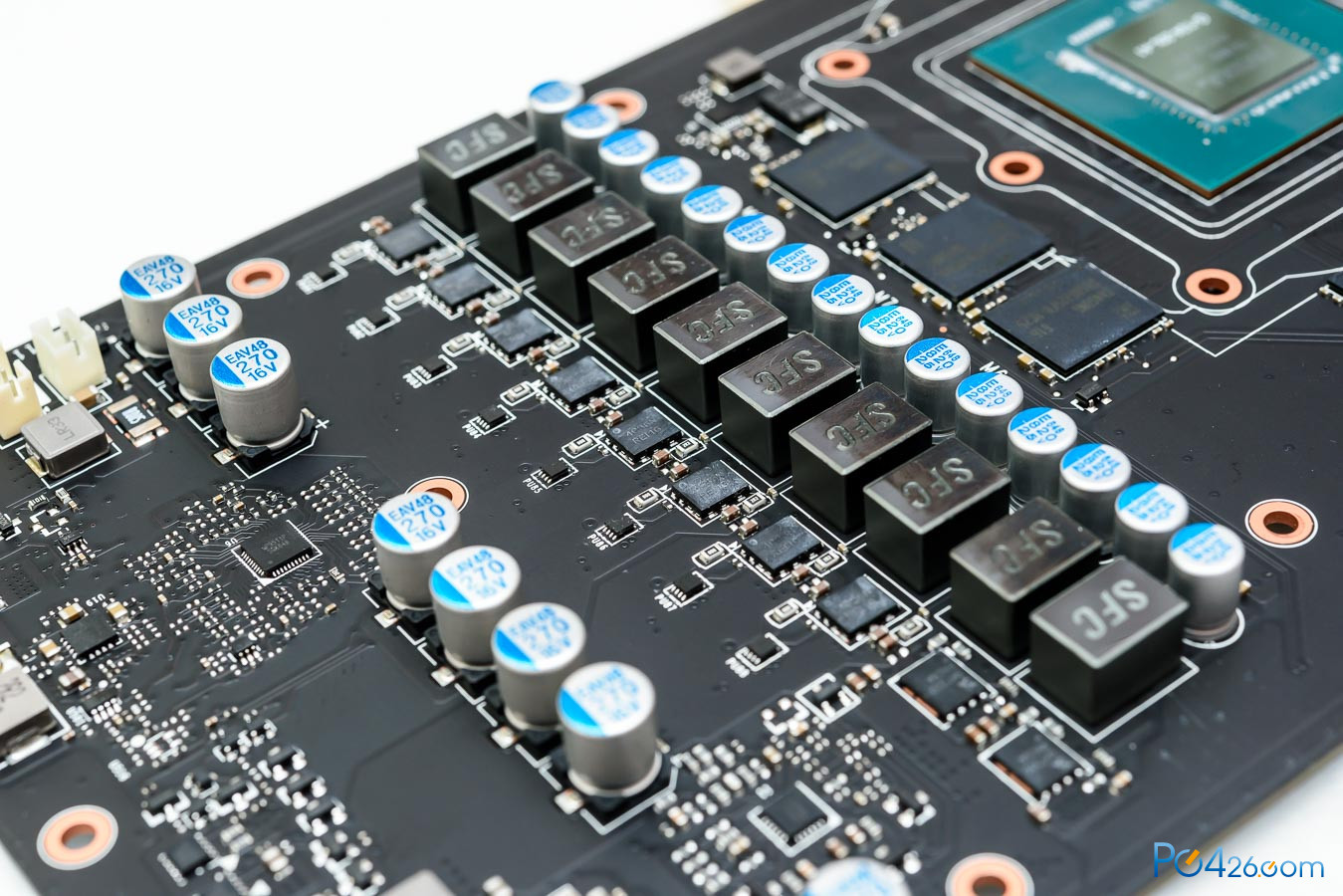

核心供电为8相。

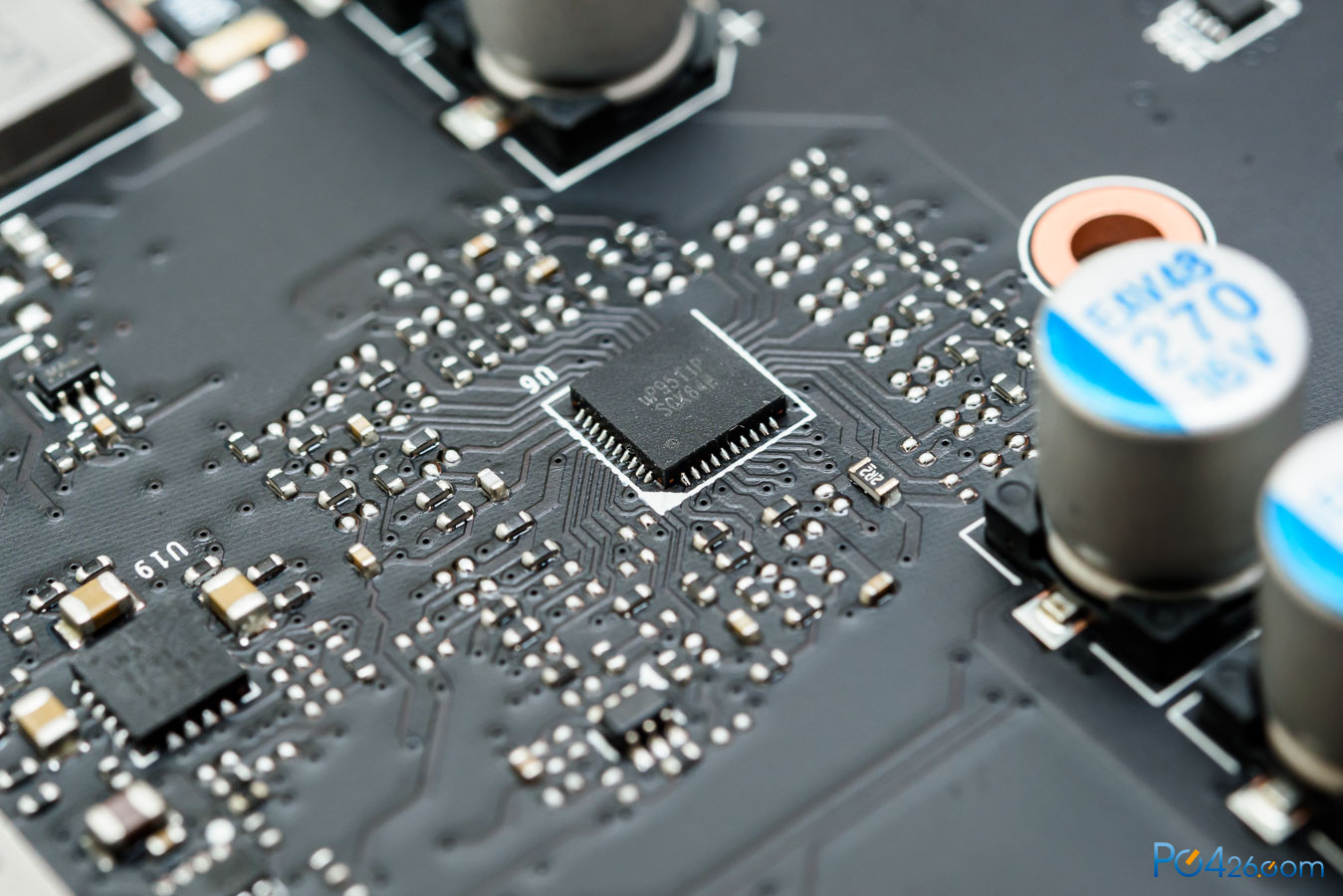

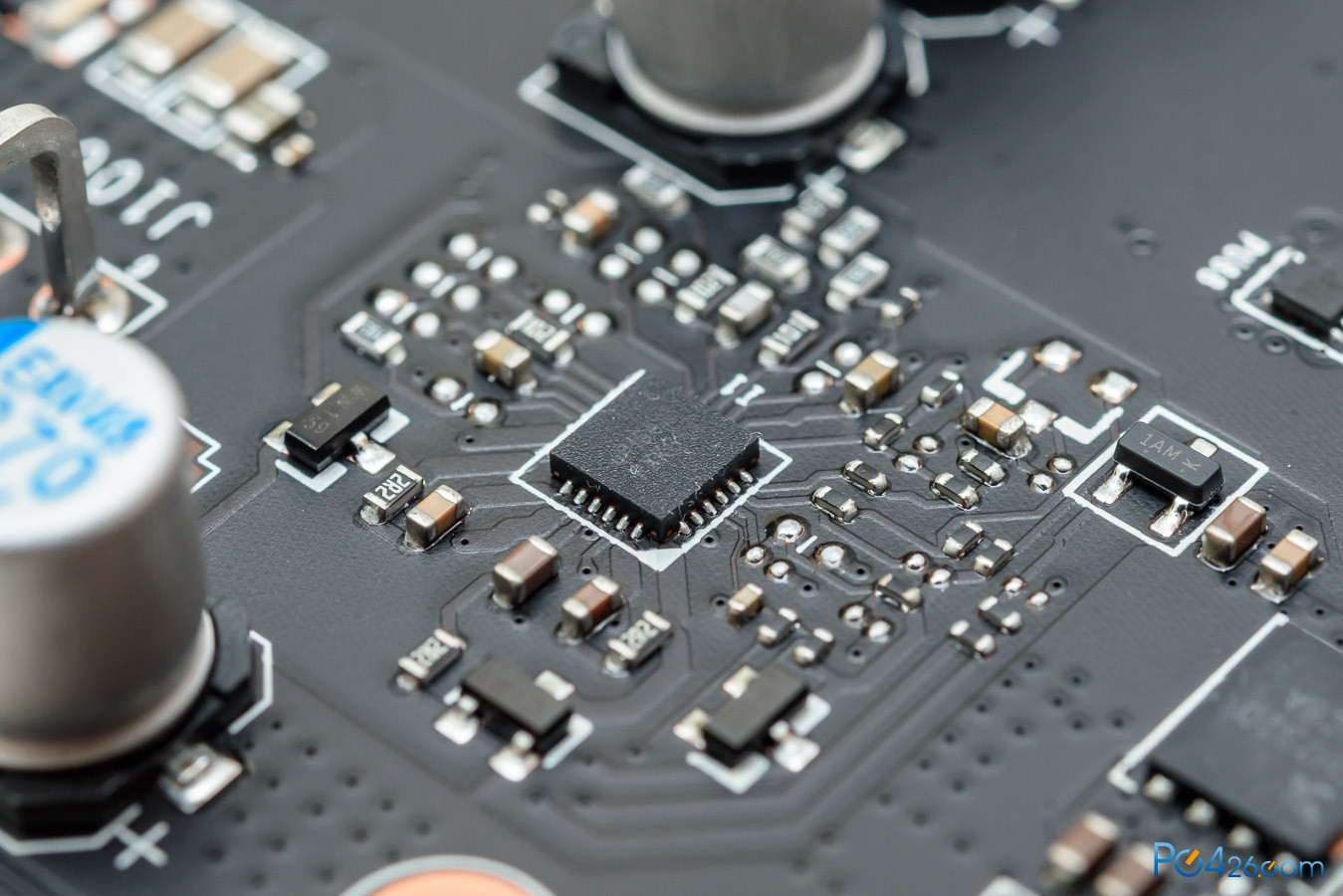

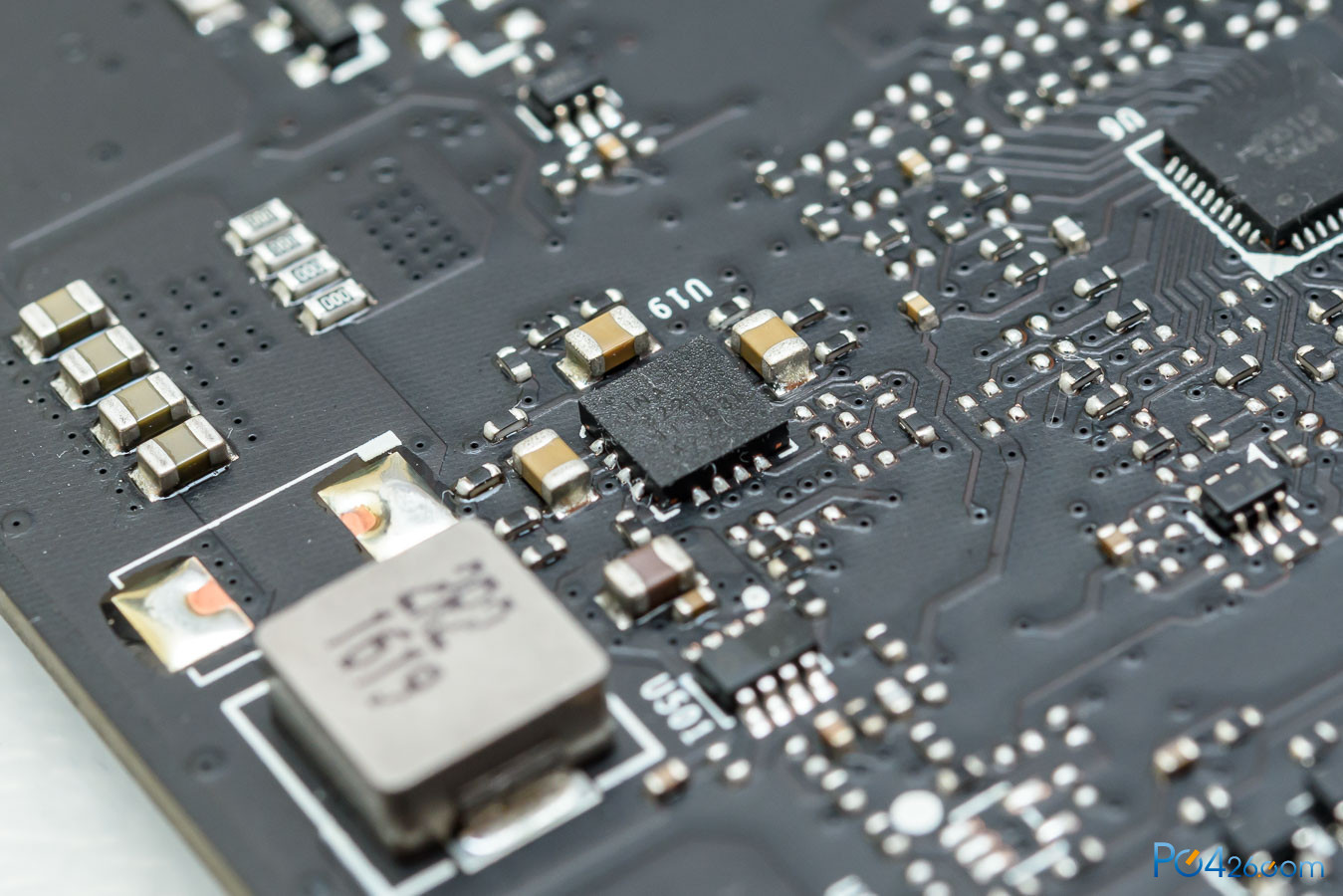

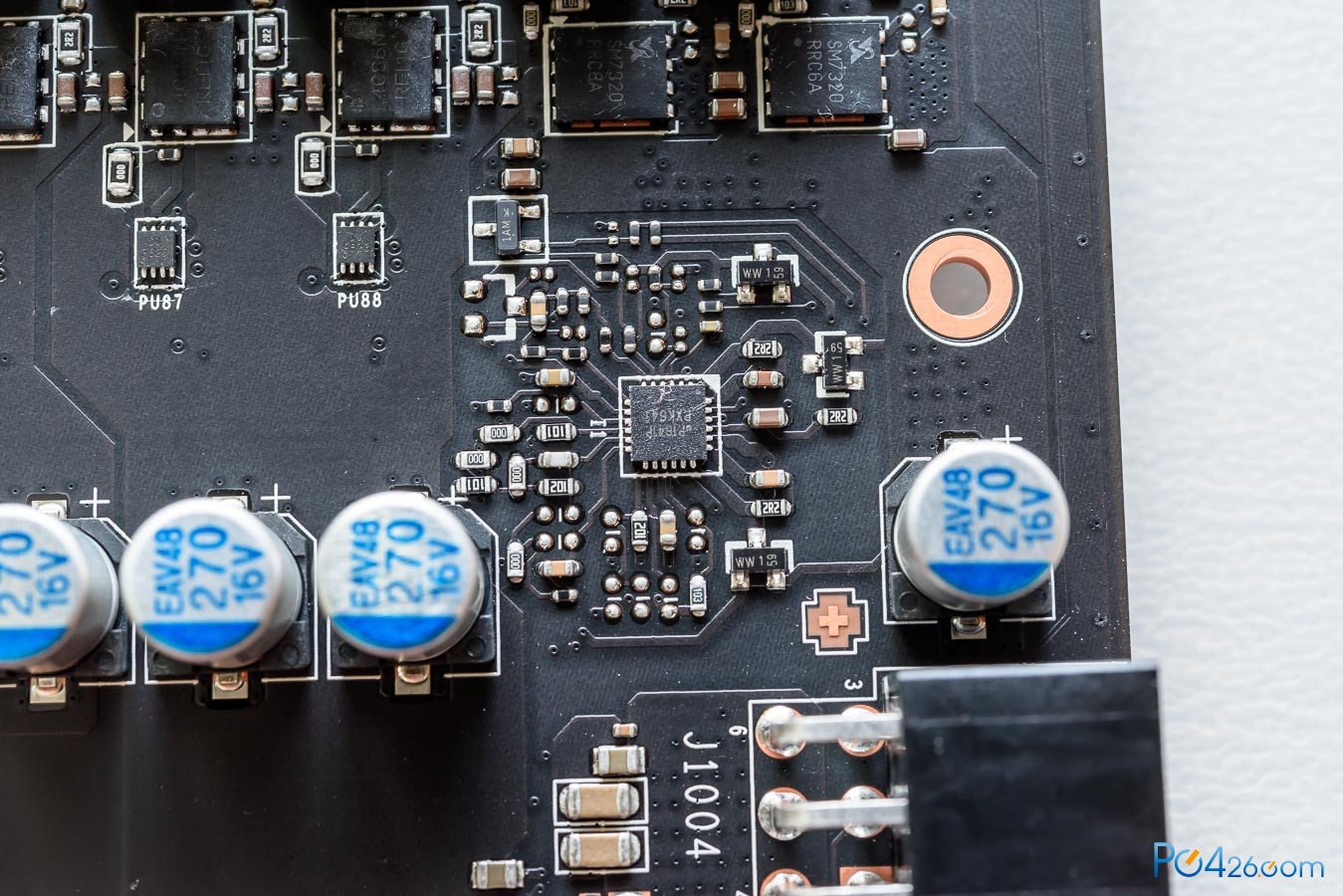

供电控制芯片为台湾力智的up9511p，与1080公版的芯片相同，是一颗四相供电芯片。
