相信大家对稳定器已经不陌生了。。所以就不多说了。。

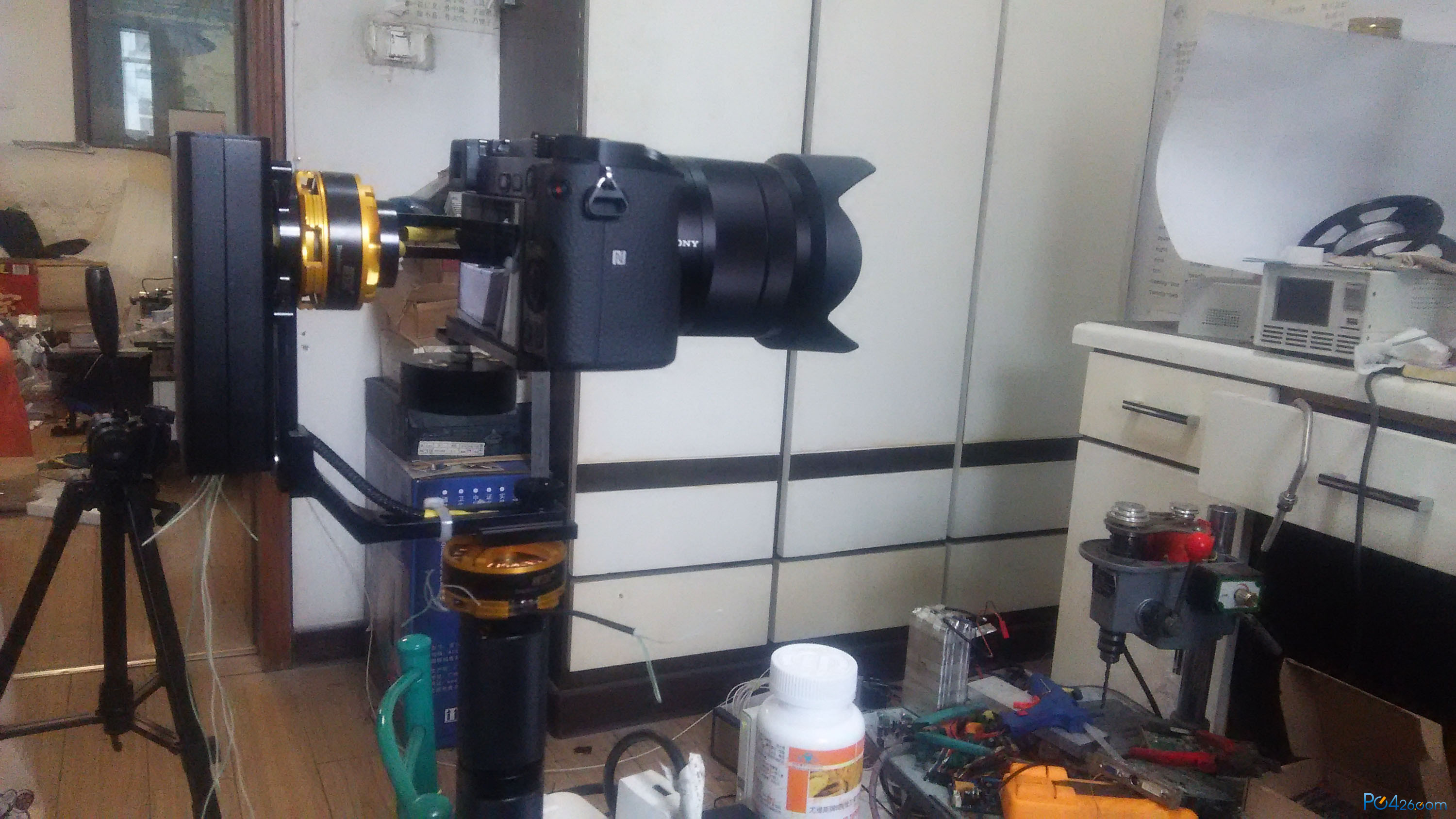

先上一张成品图
方案用手电筒手柄+航拍云台，主板使用毛子的开源主板

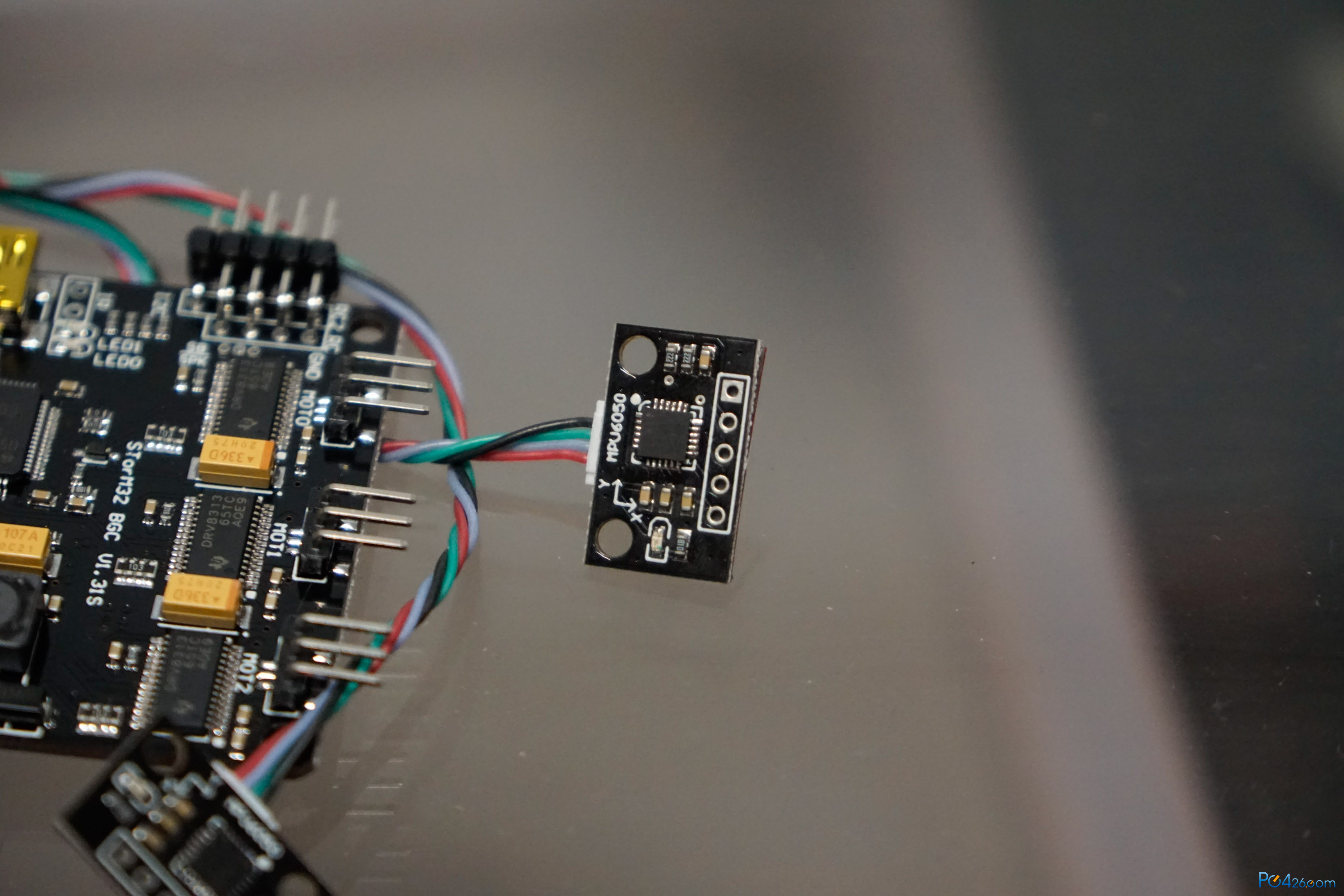

六轴陀螺仪

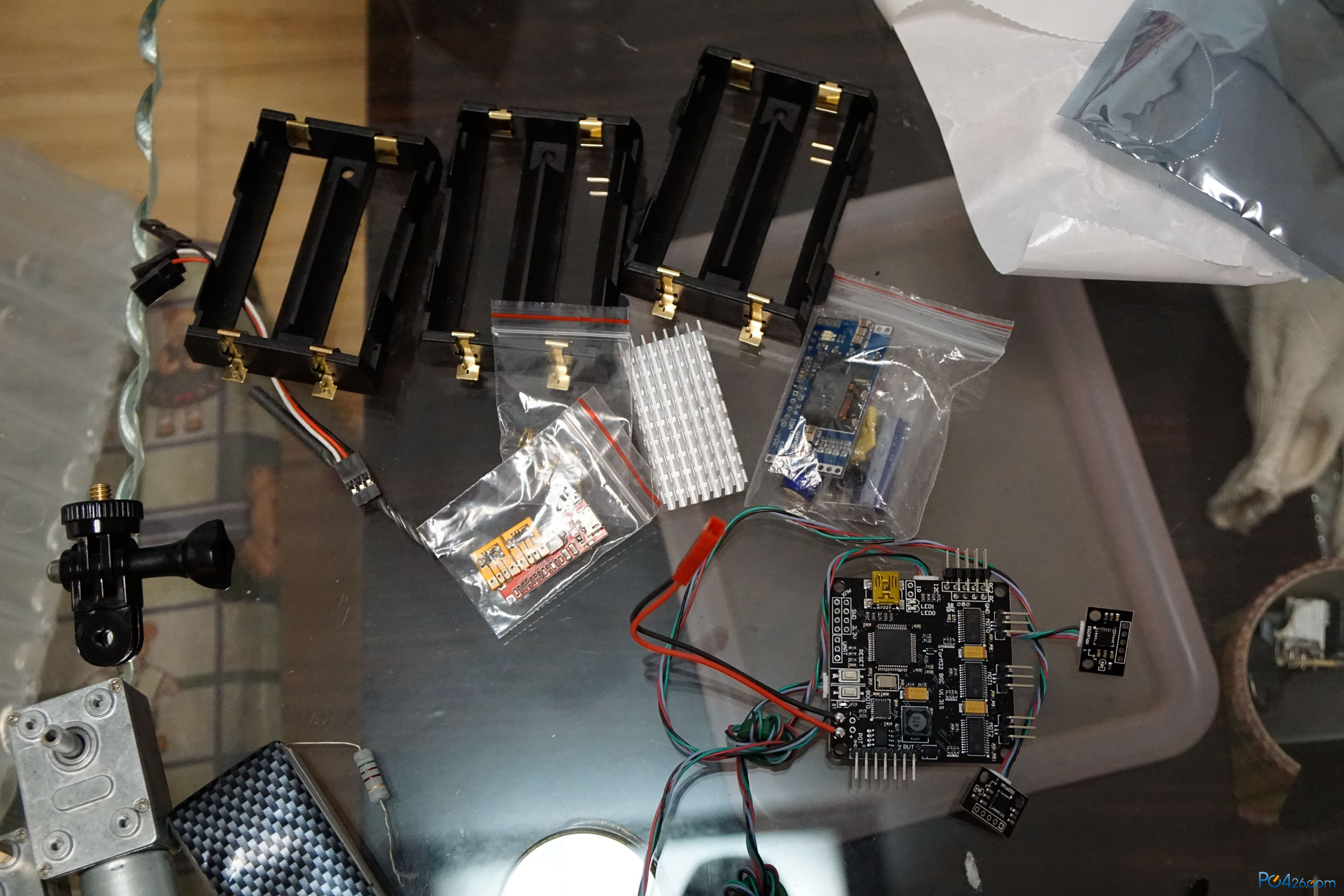

一部分配件

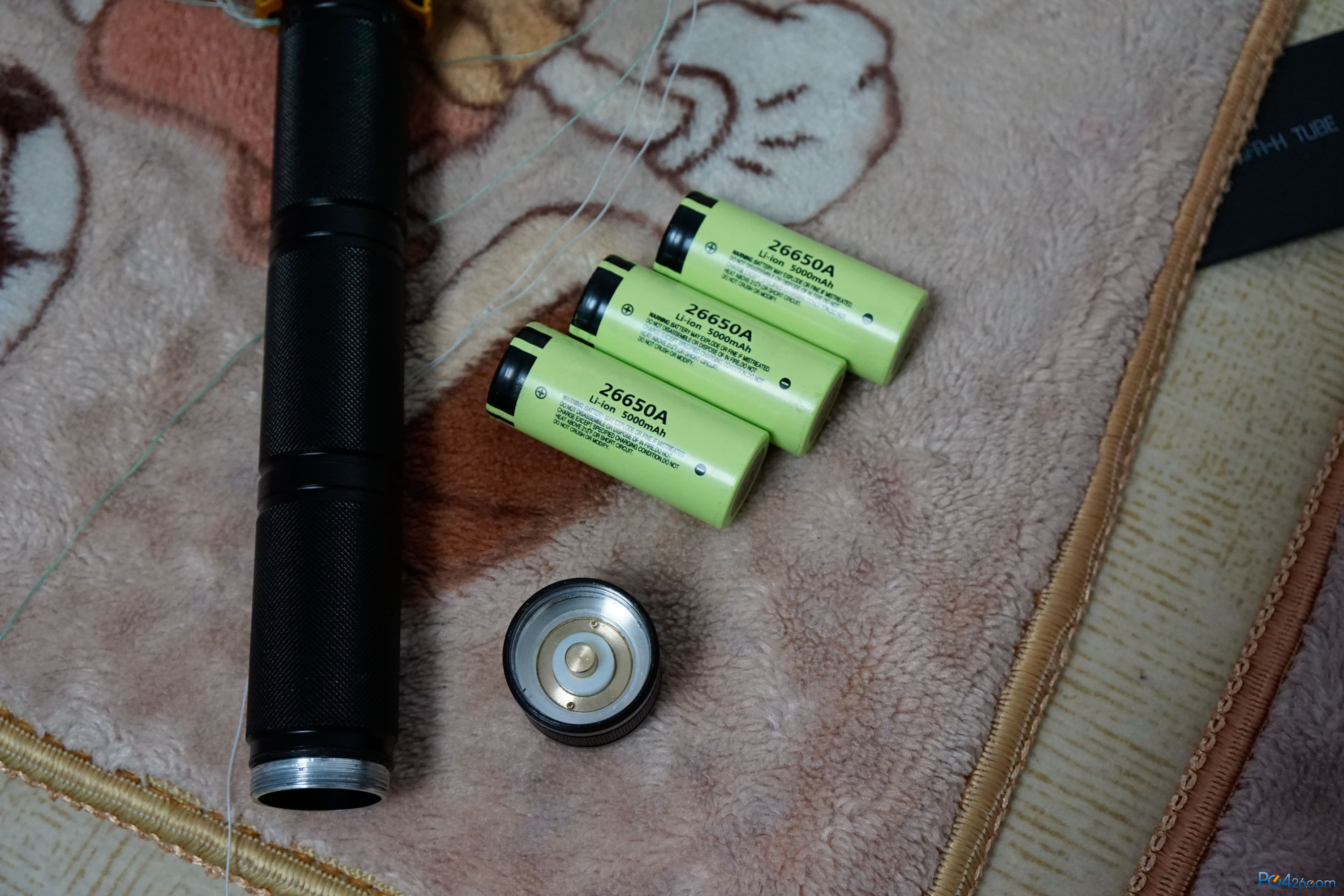

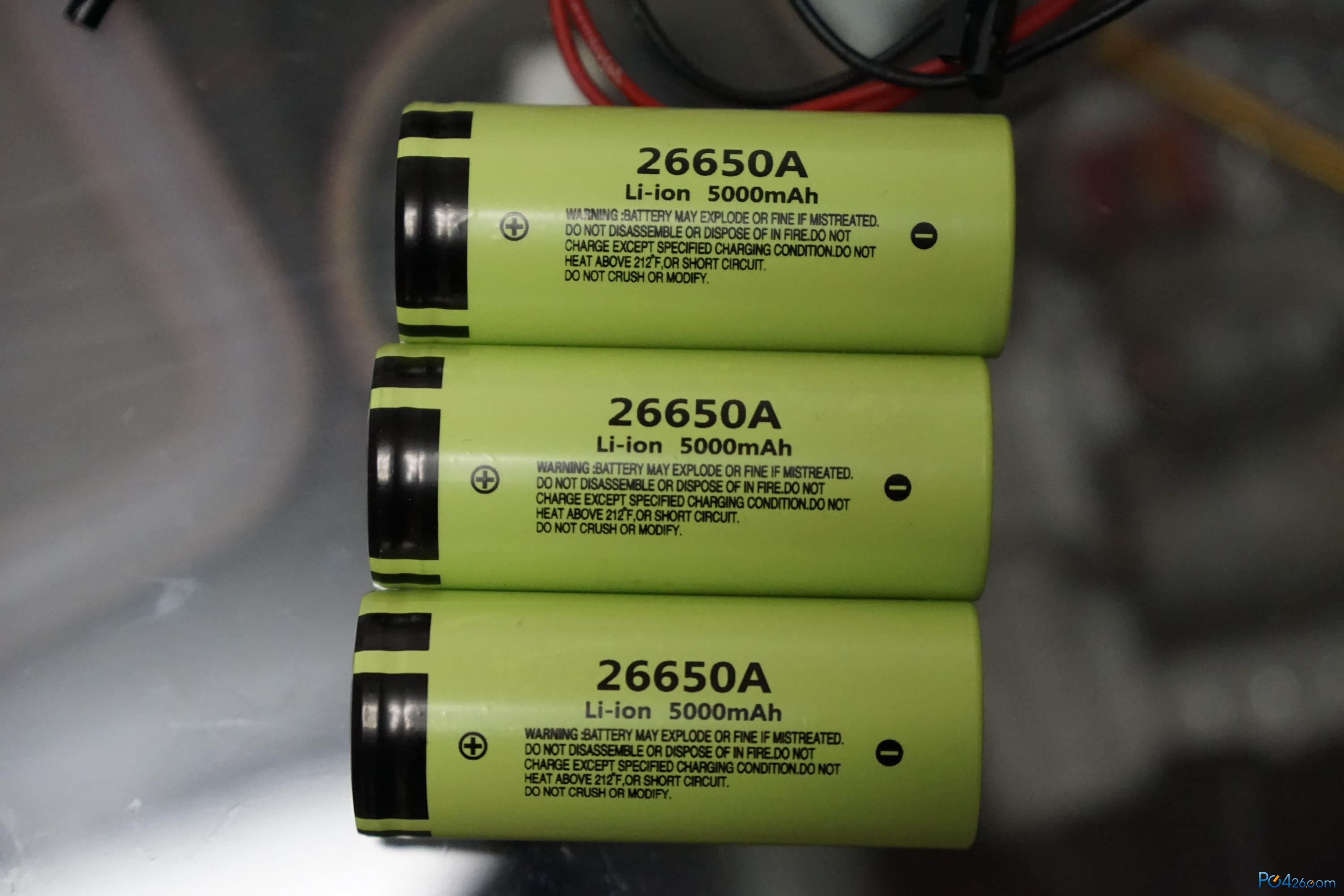

松下大容量的26650

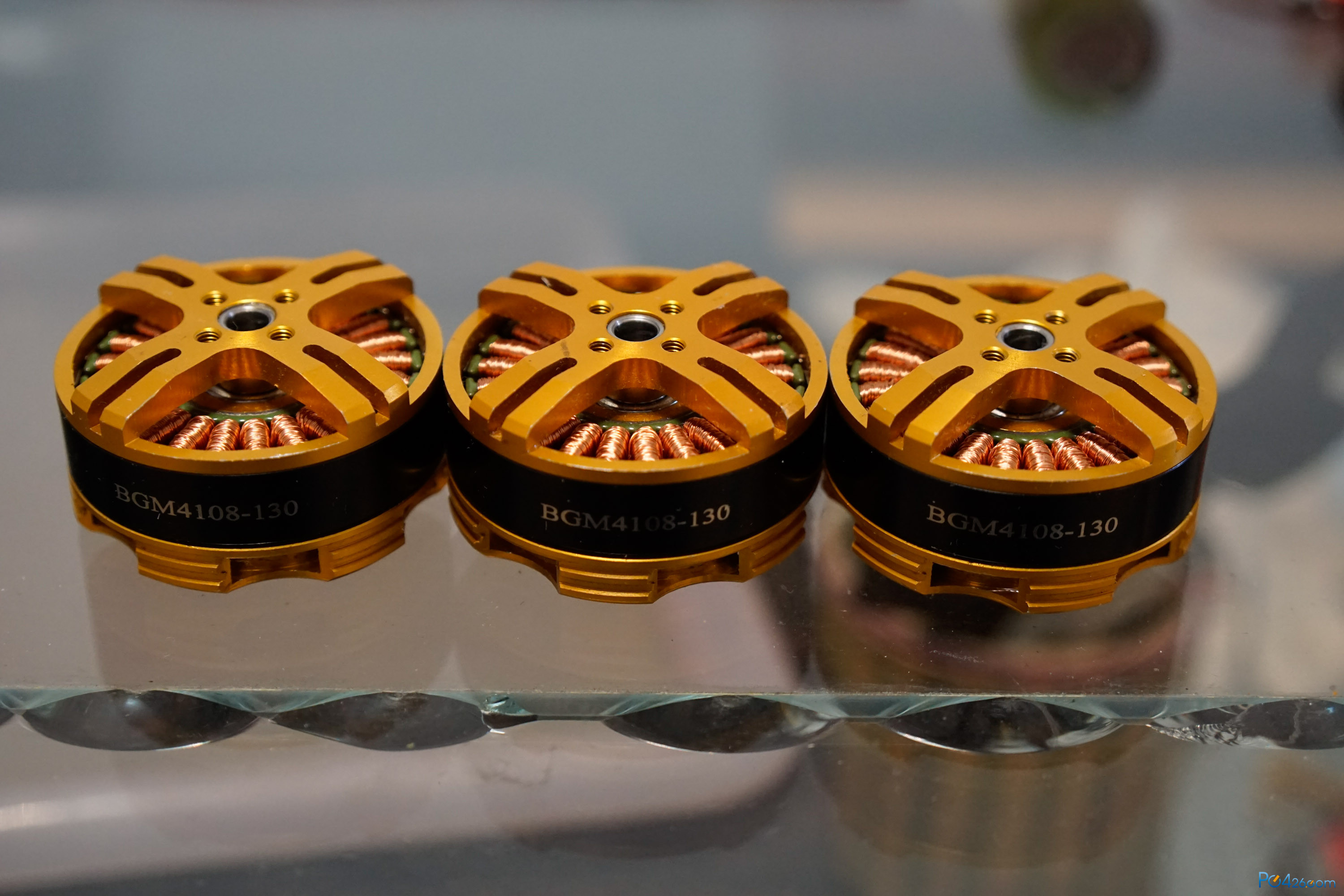

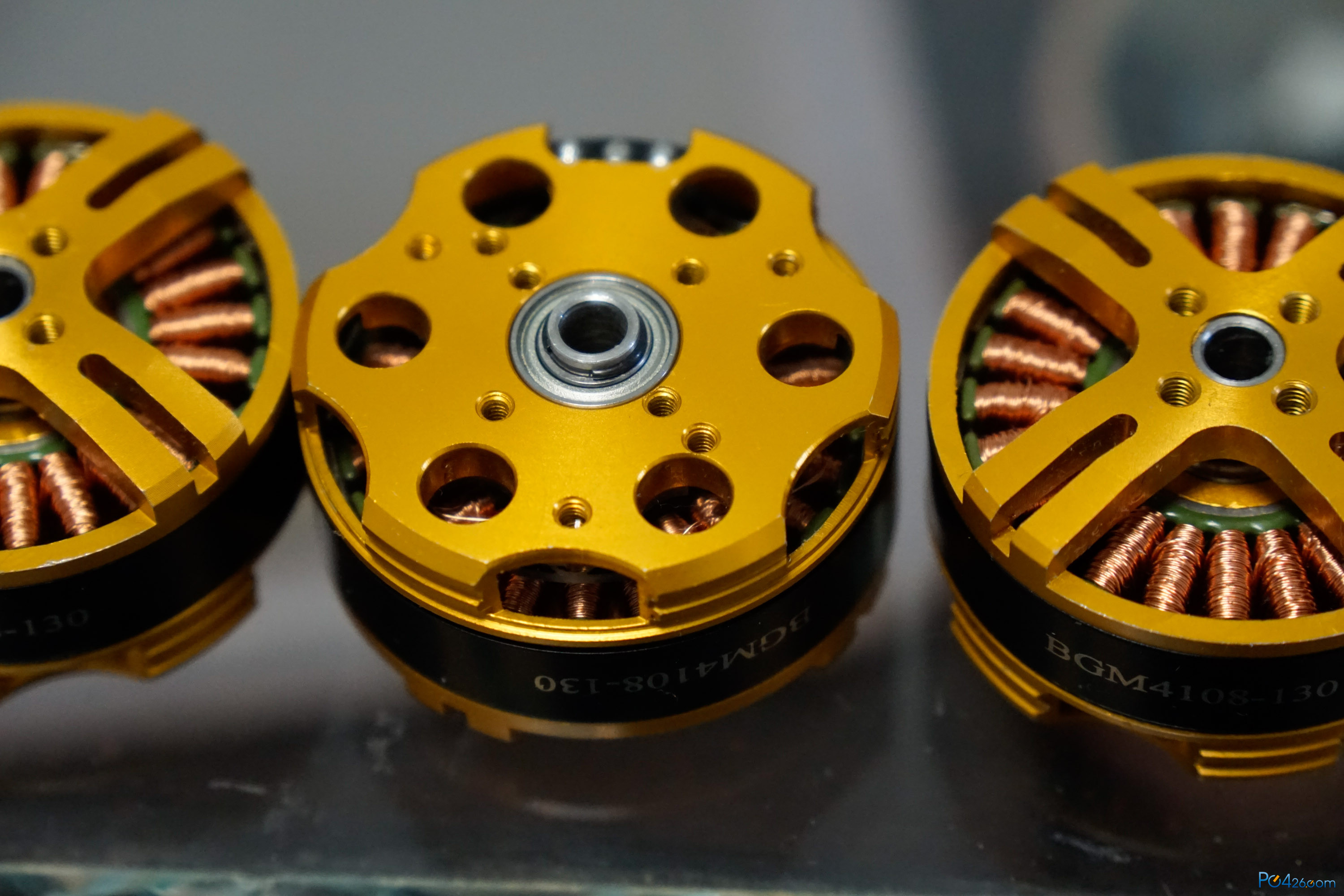

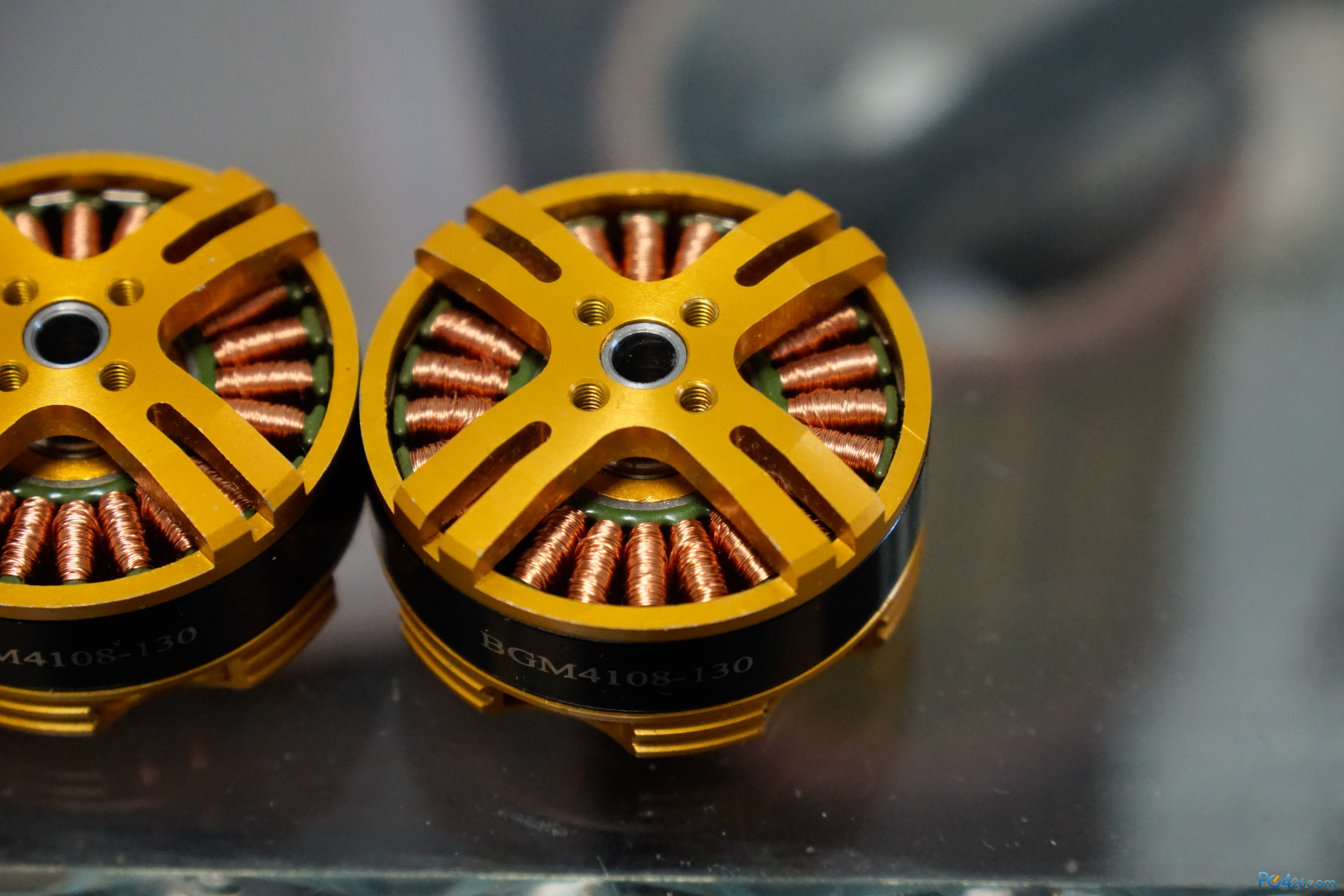

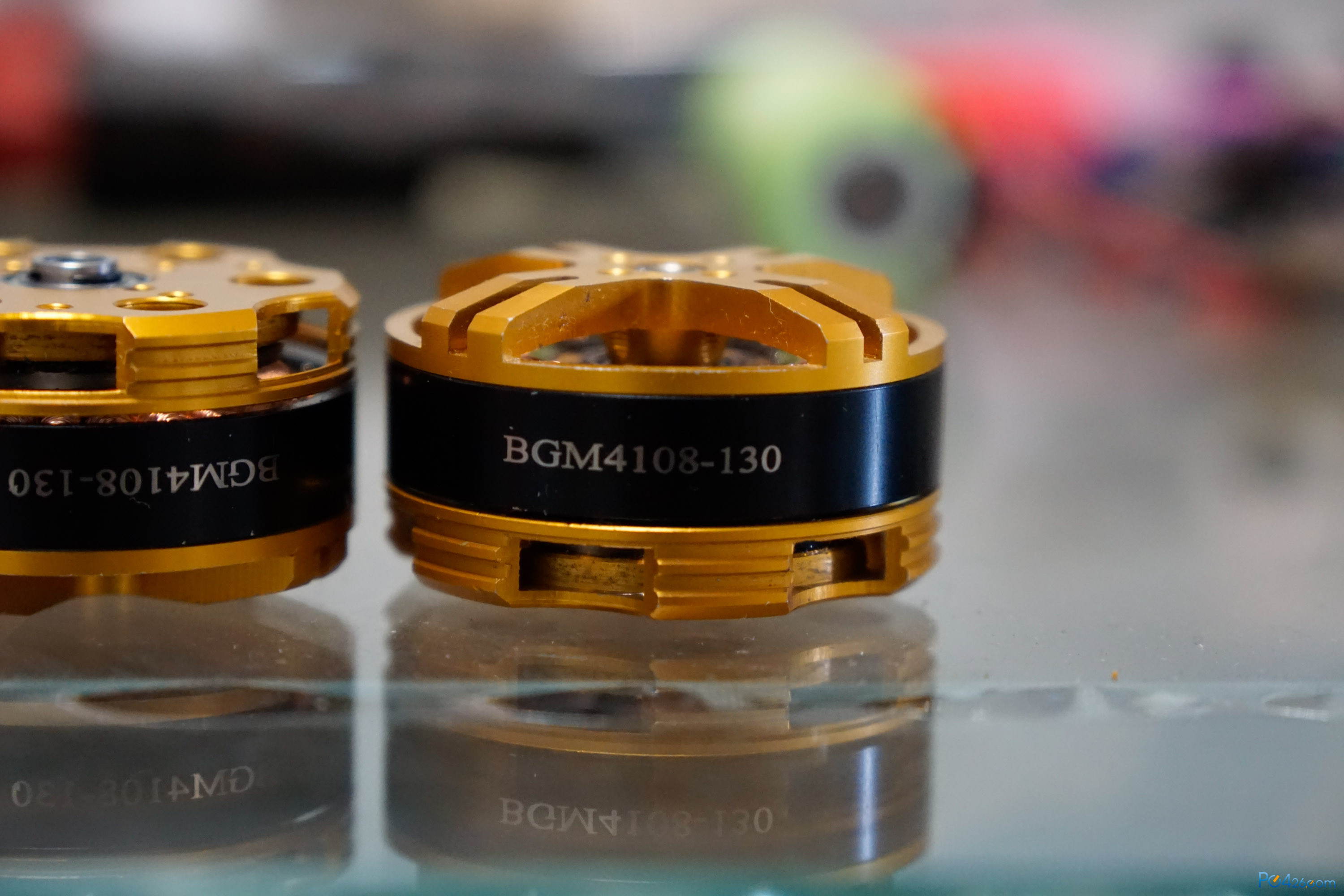

咸鱼。。呸，闲鱼淘来的电机 （比全新的便宜多了
不知线圈是手绕的还是机器绕的

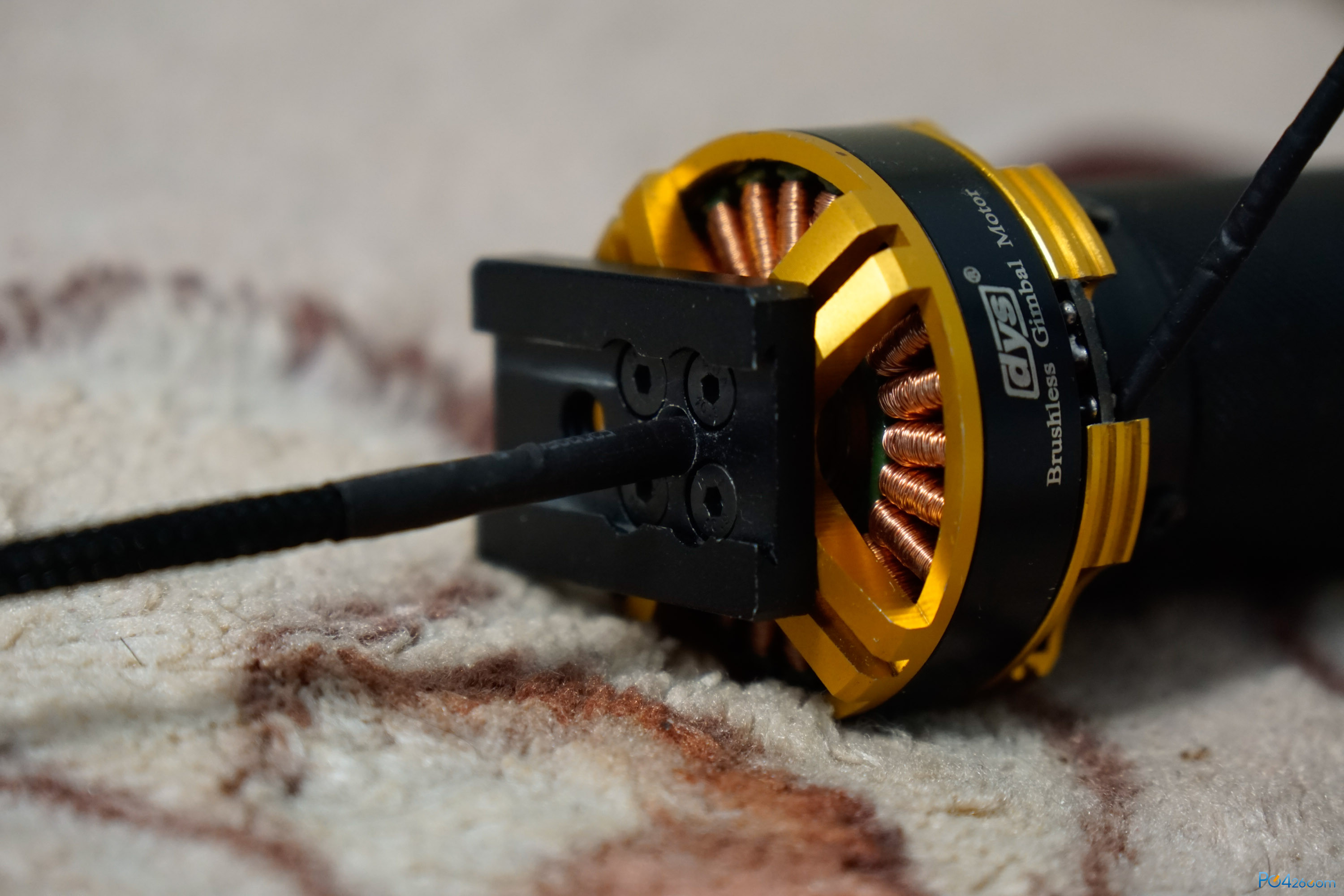

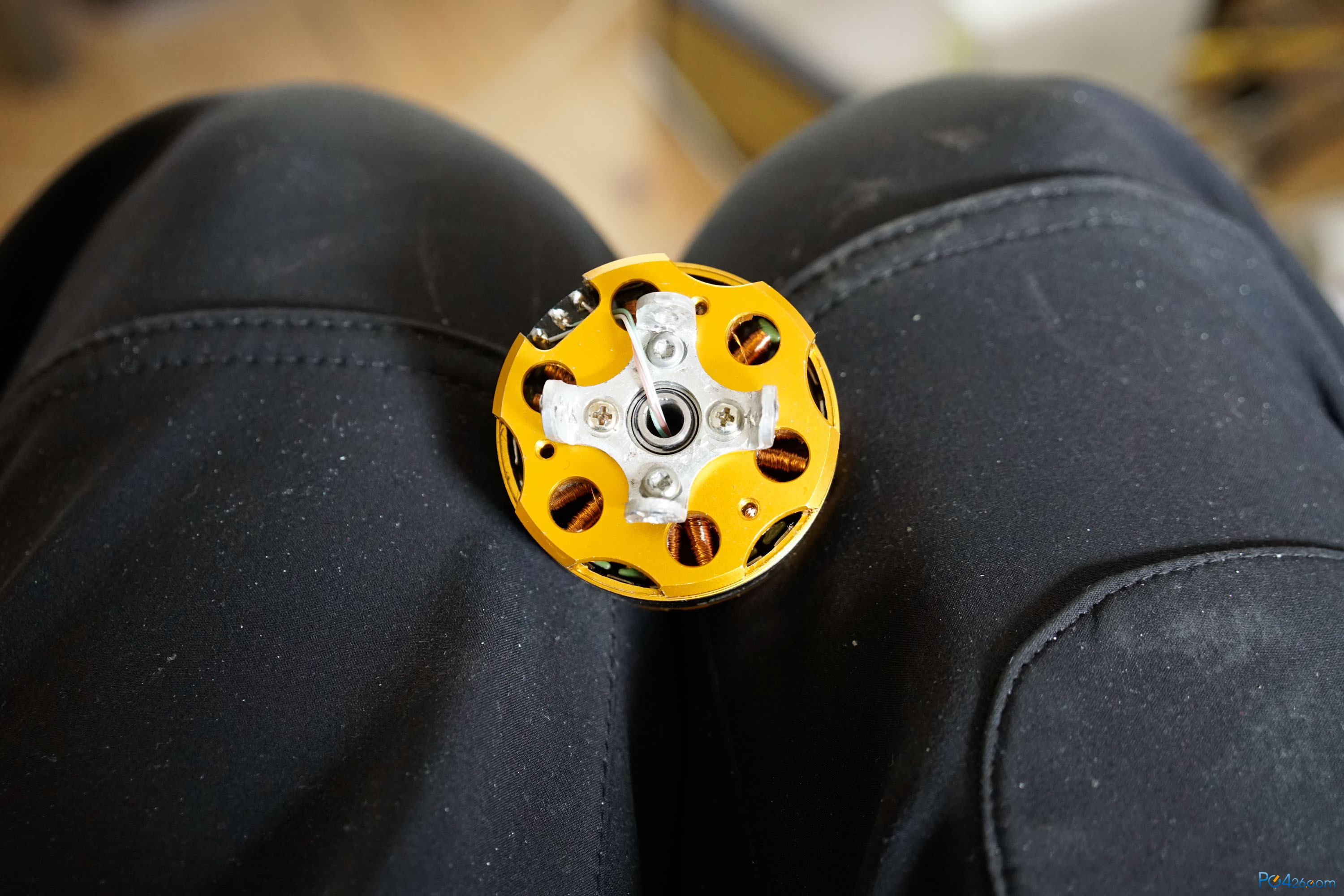

电机后边的固定孔还蛮丰富的 估计电机壳是多用途的吧

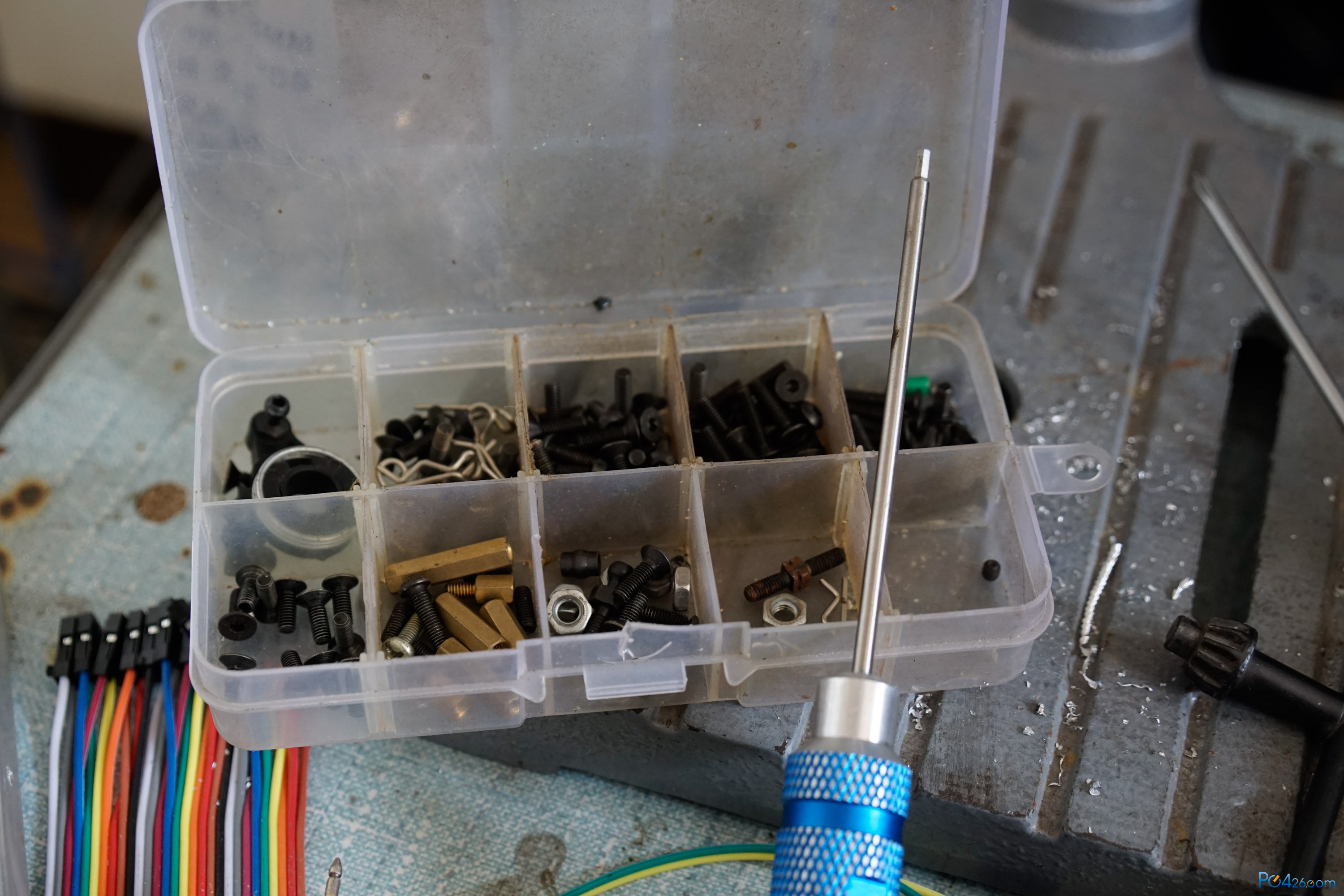

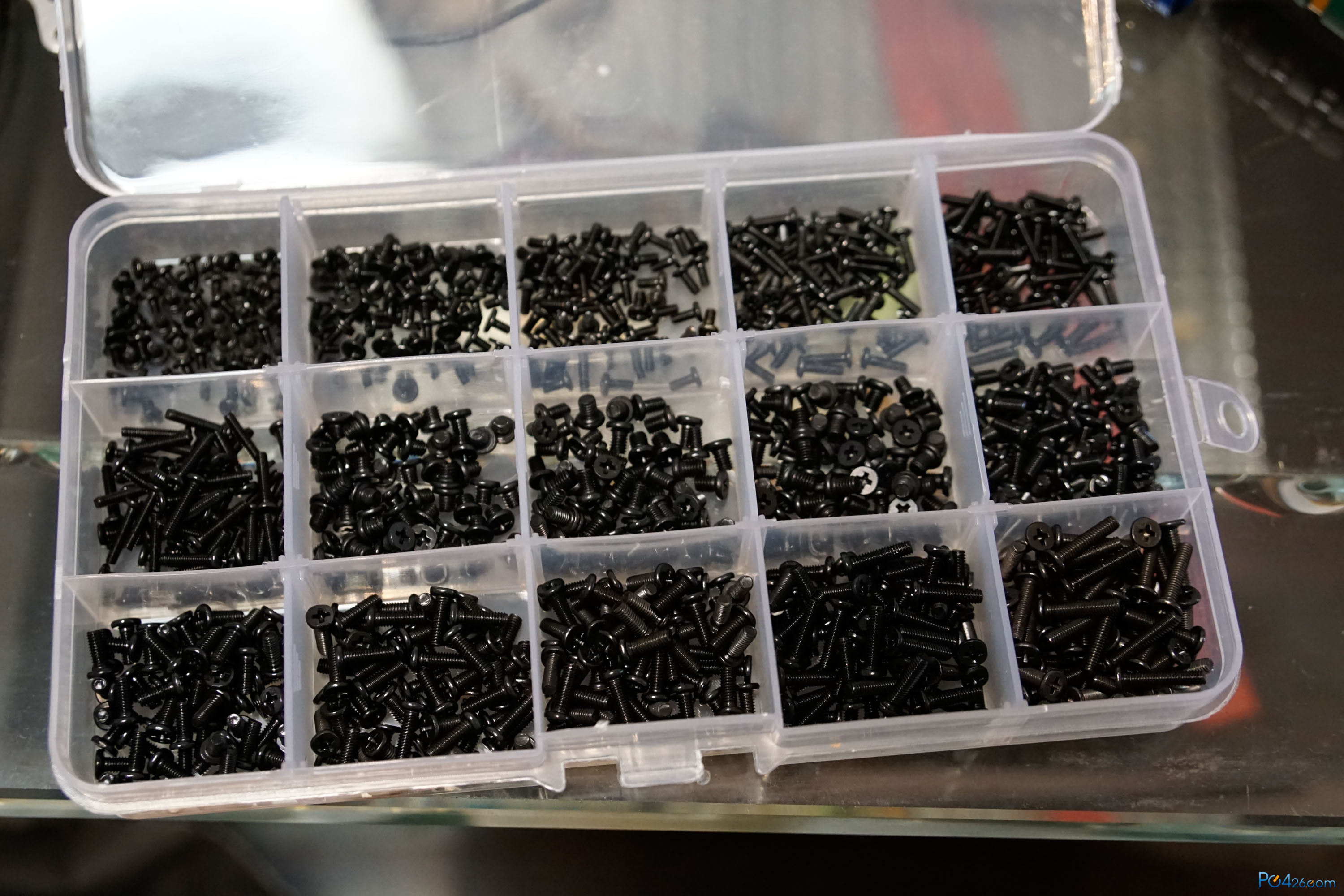

一部分螺丝

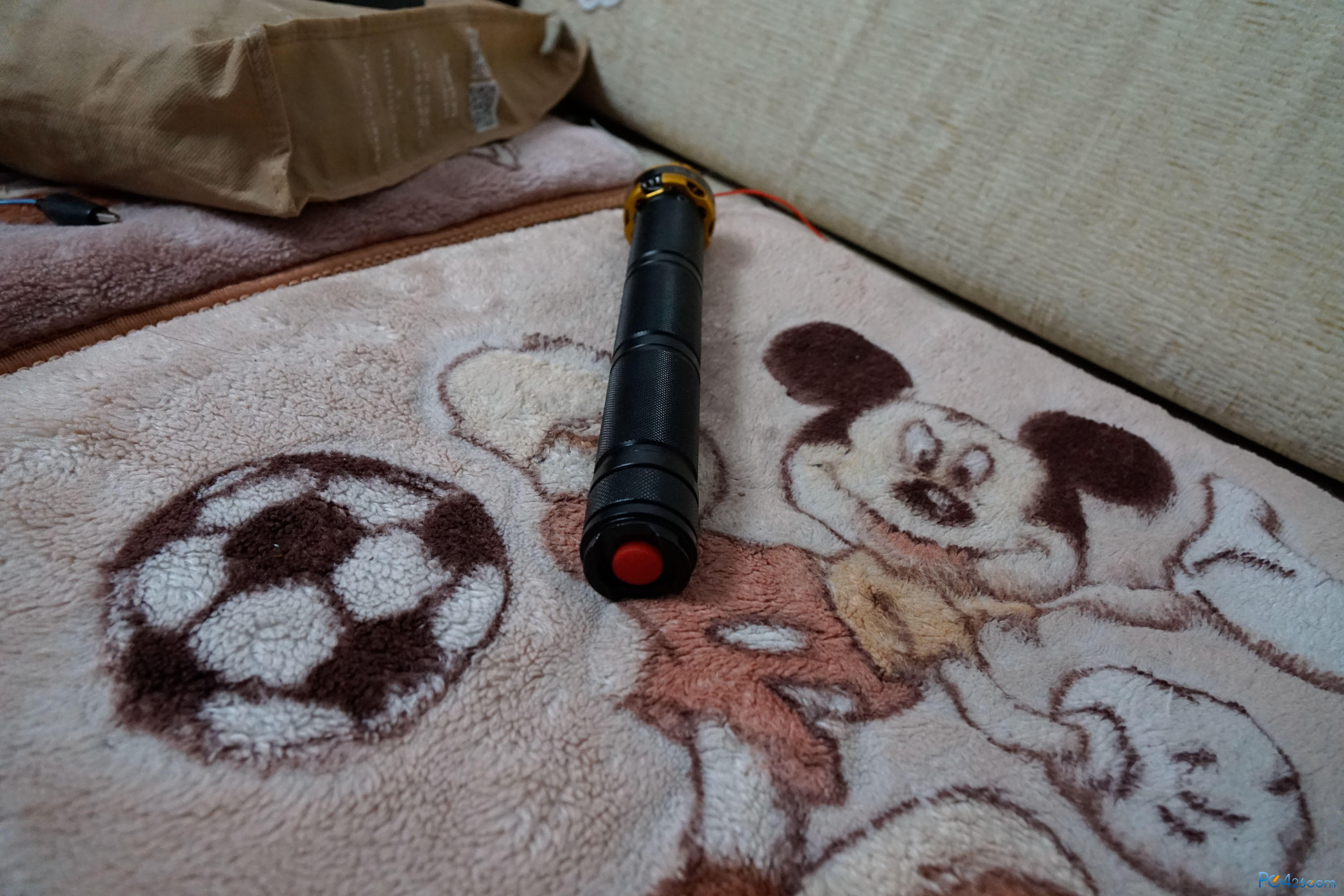

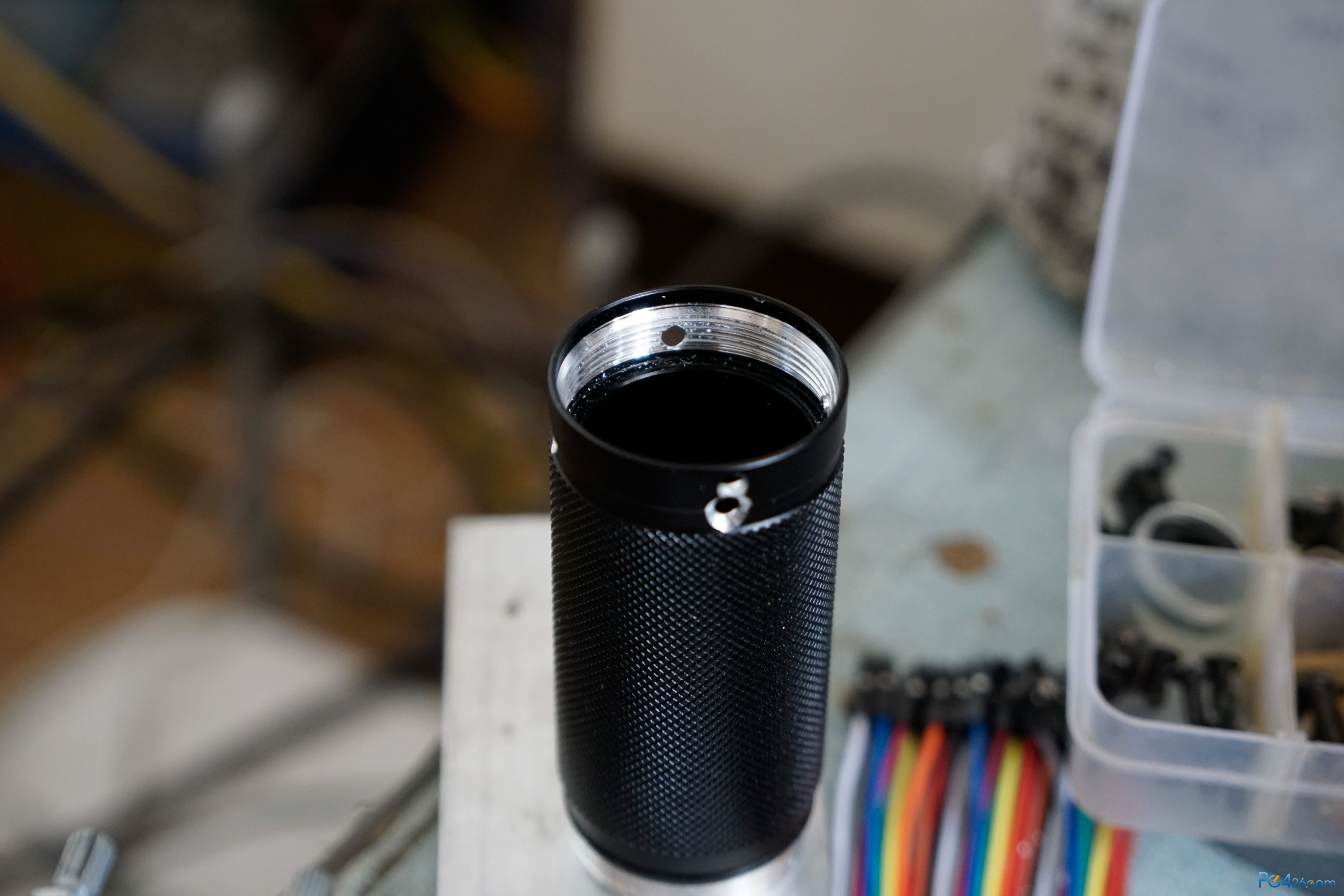

手柄使用手电筒外壳，便宜 颜值高

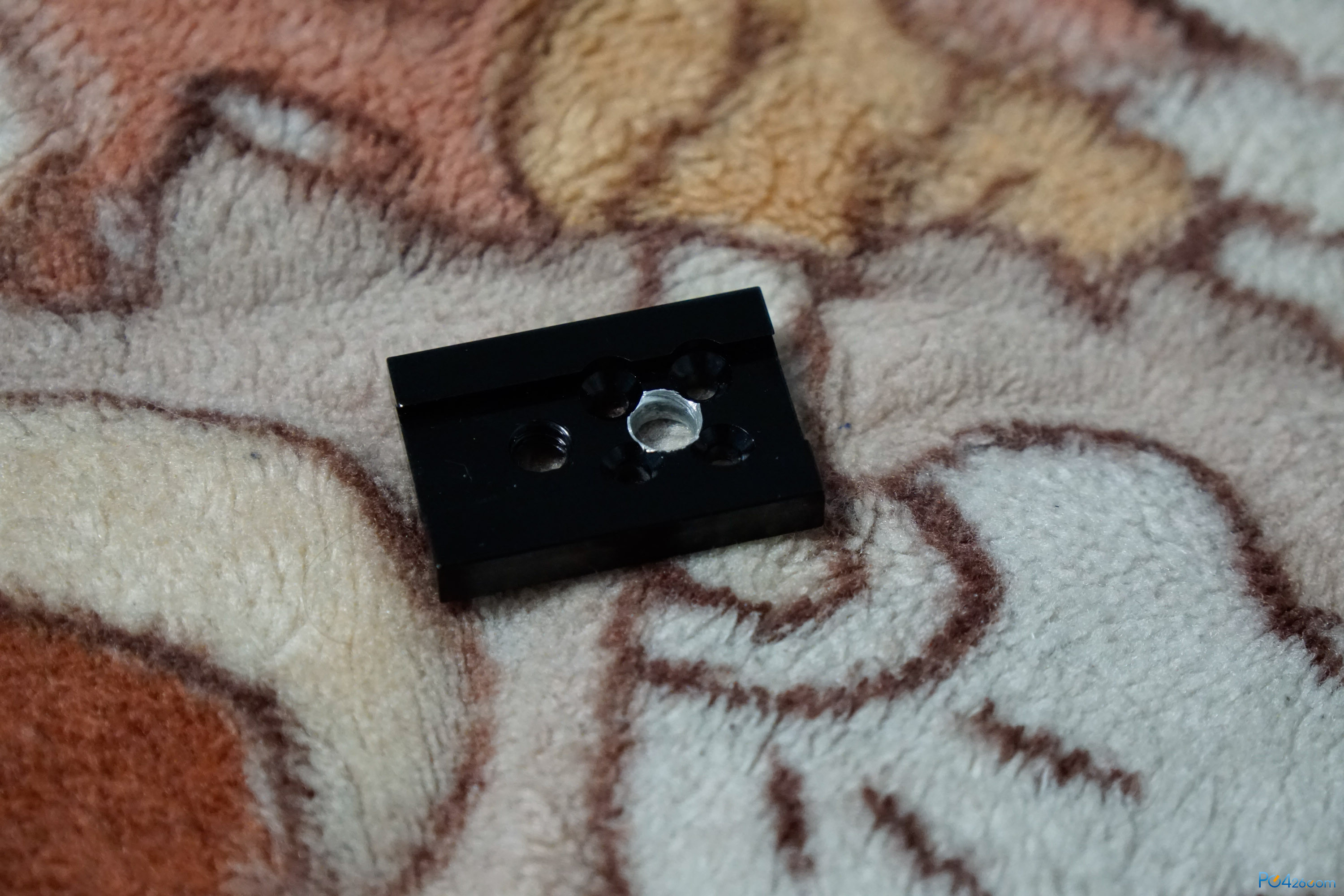

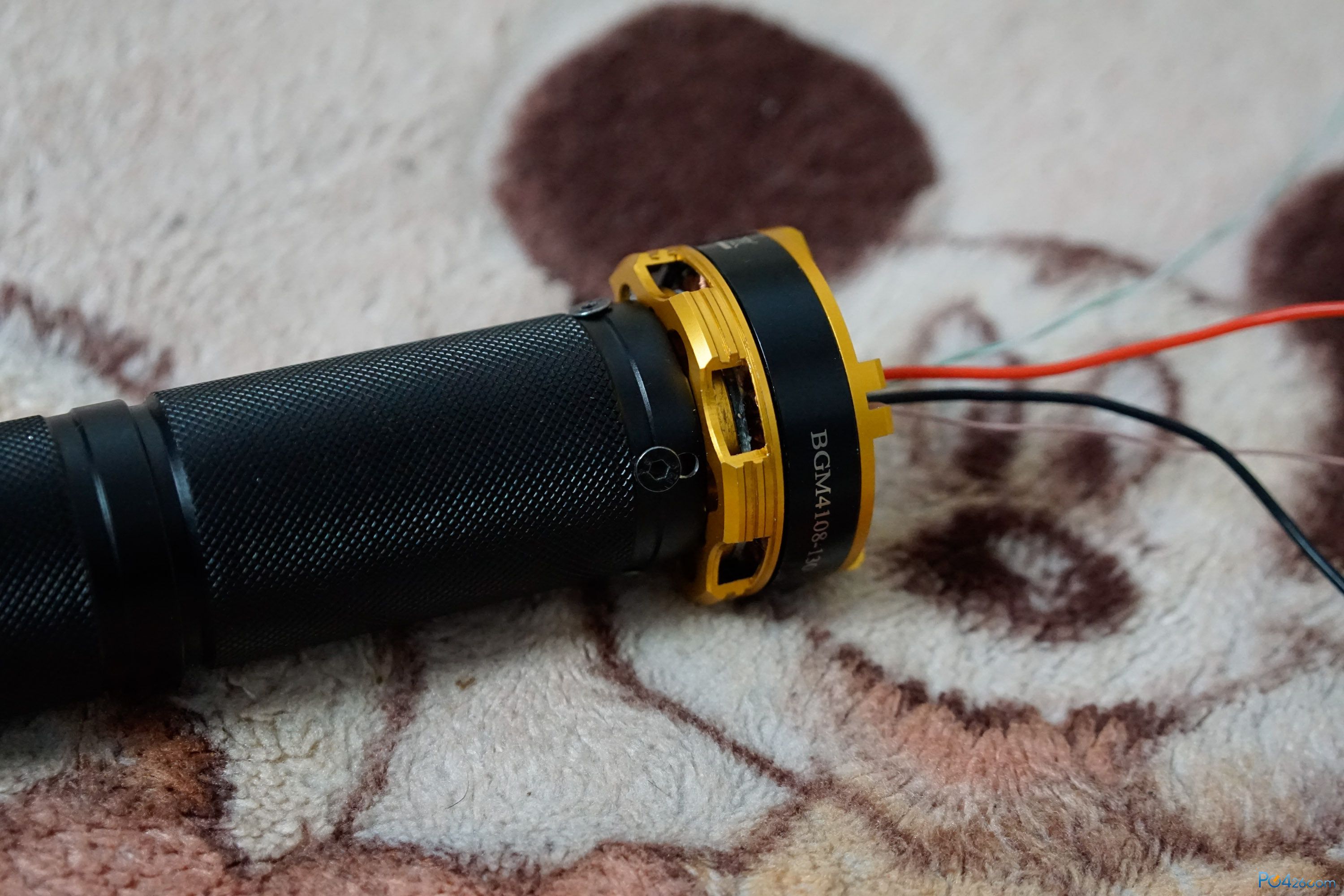

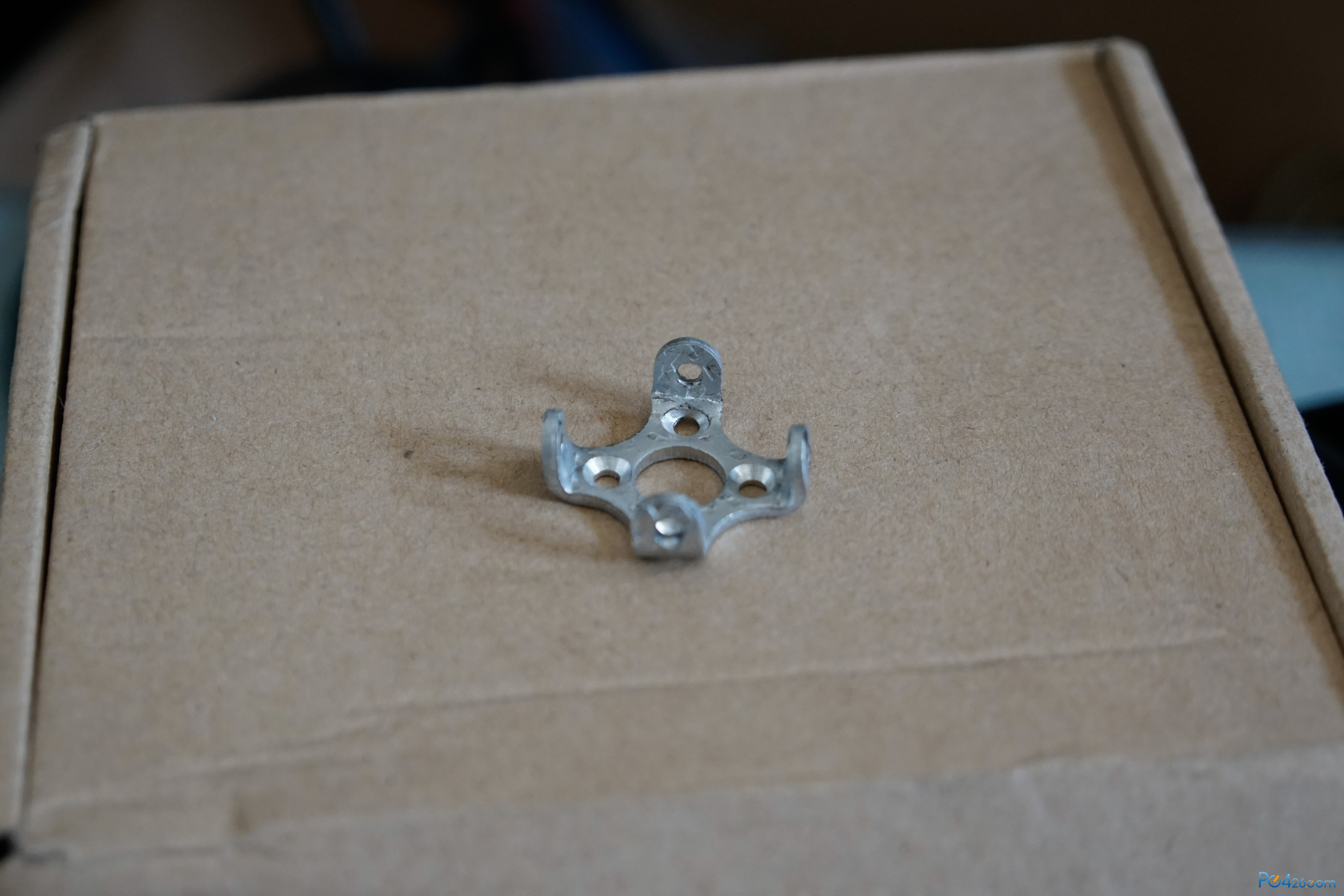

电机固定就用这个小铝片了

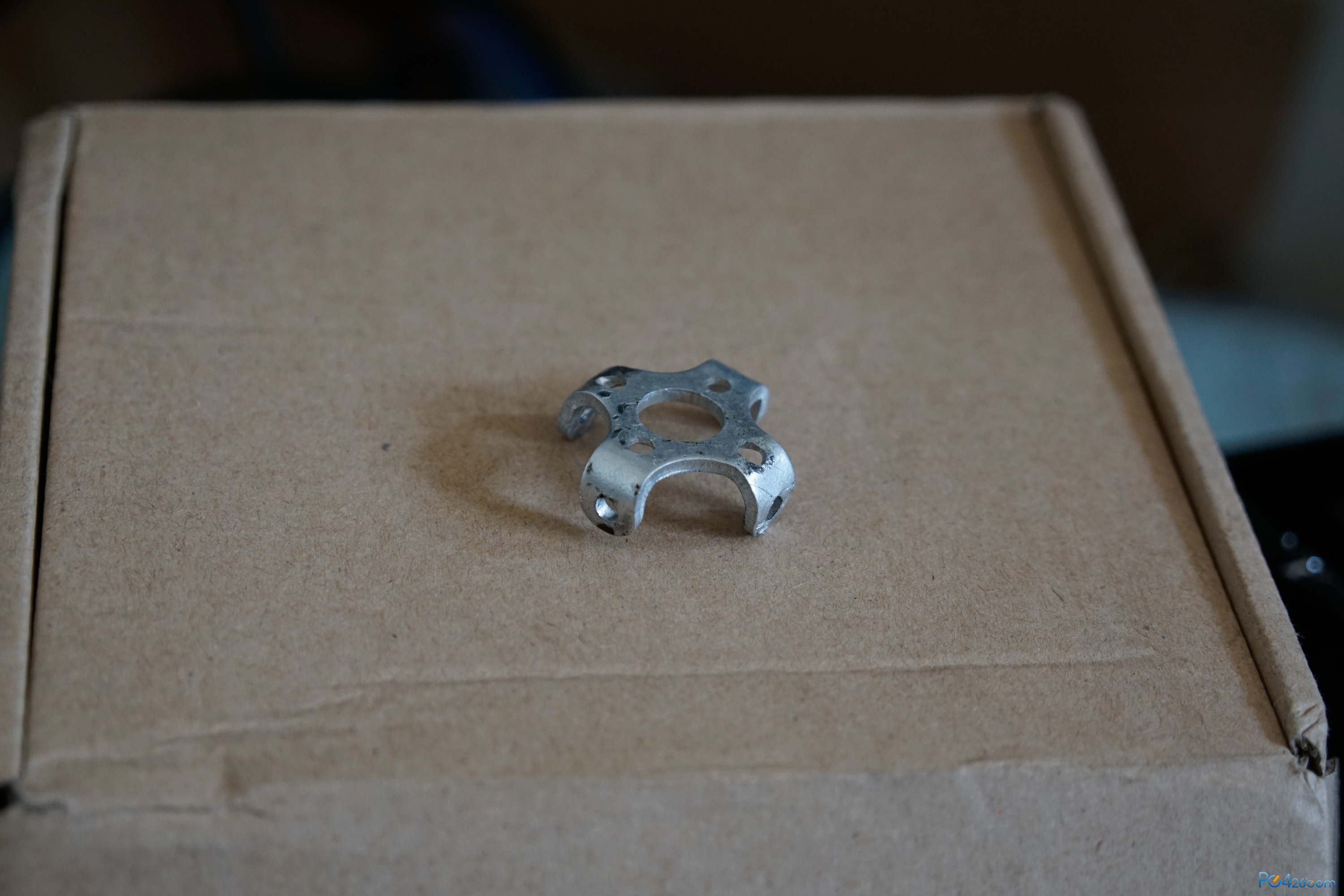

找楼下铁匠给折了4个脚 竟然收了5块。。哎，心痛

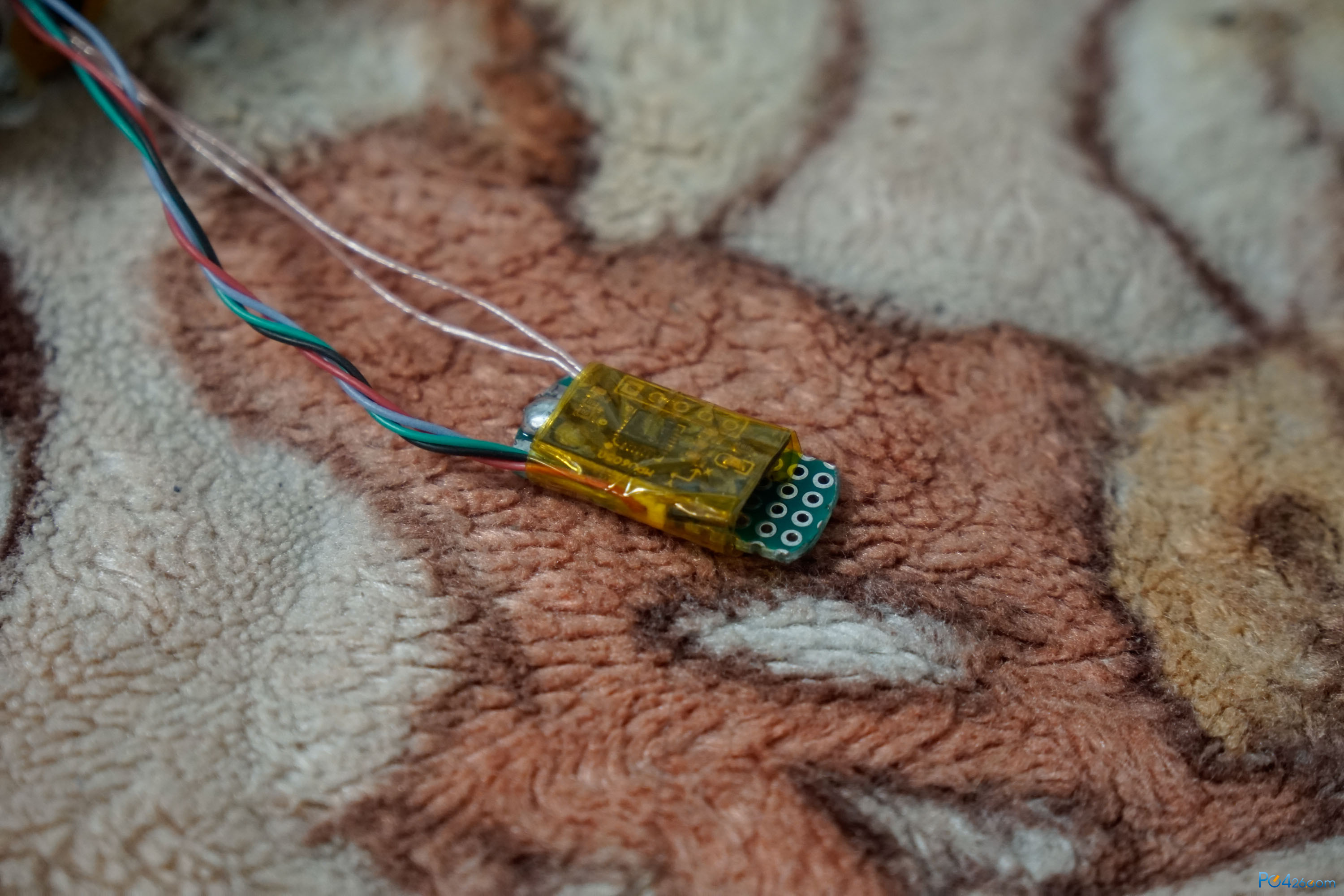

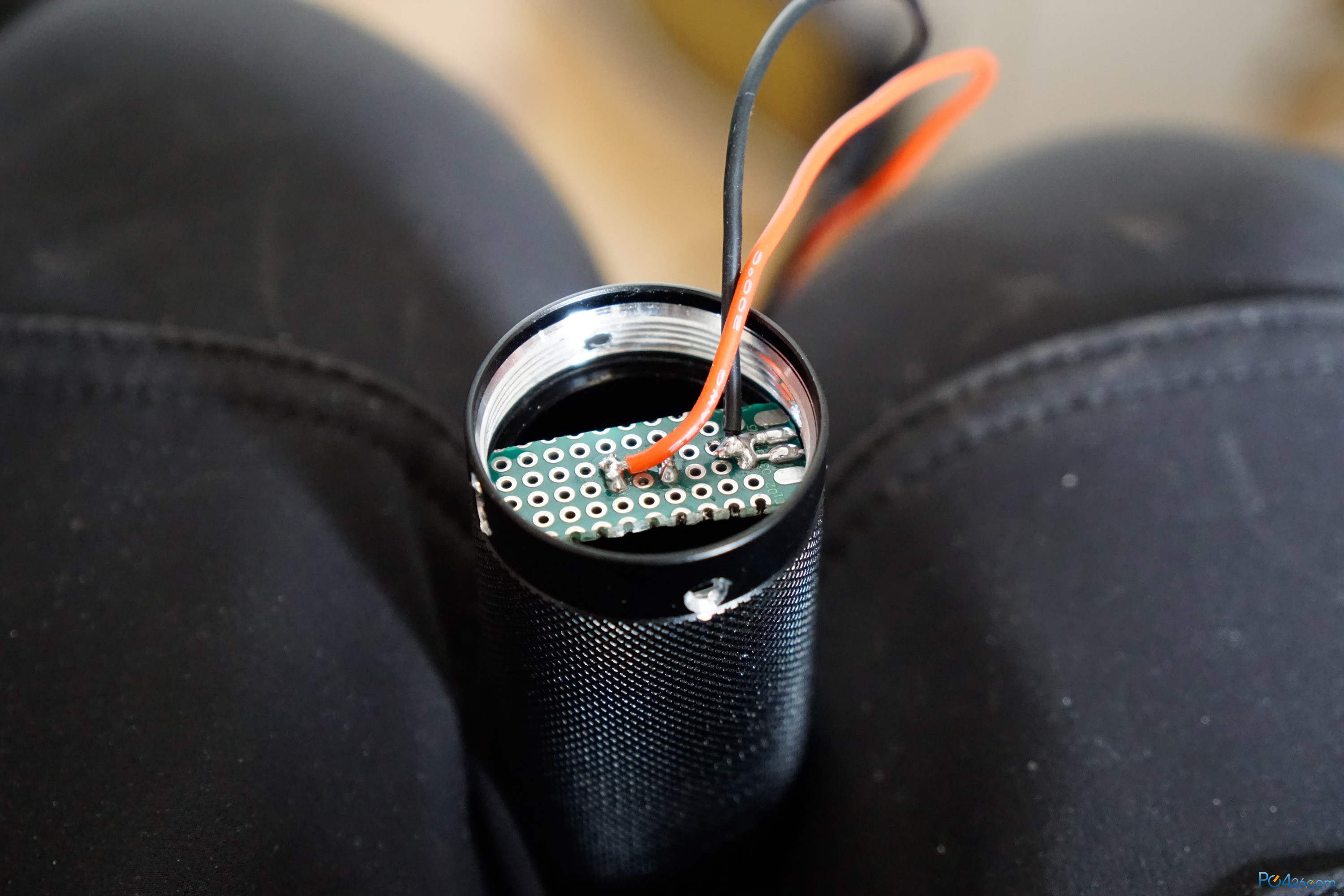

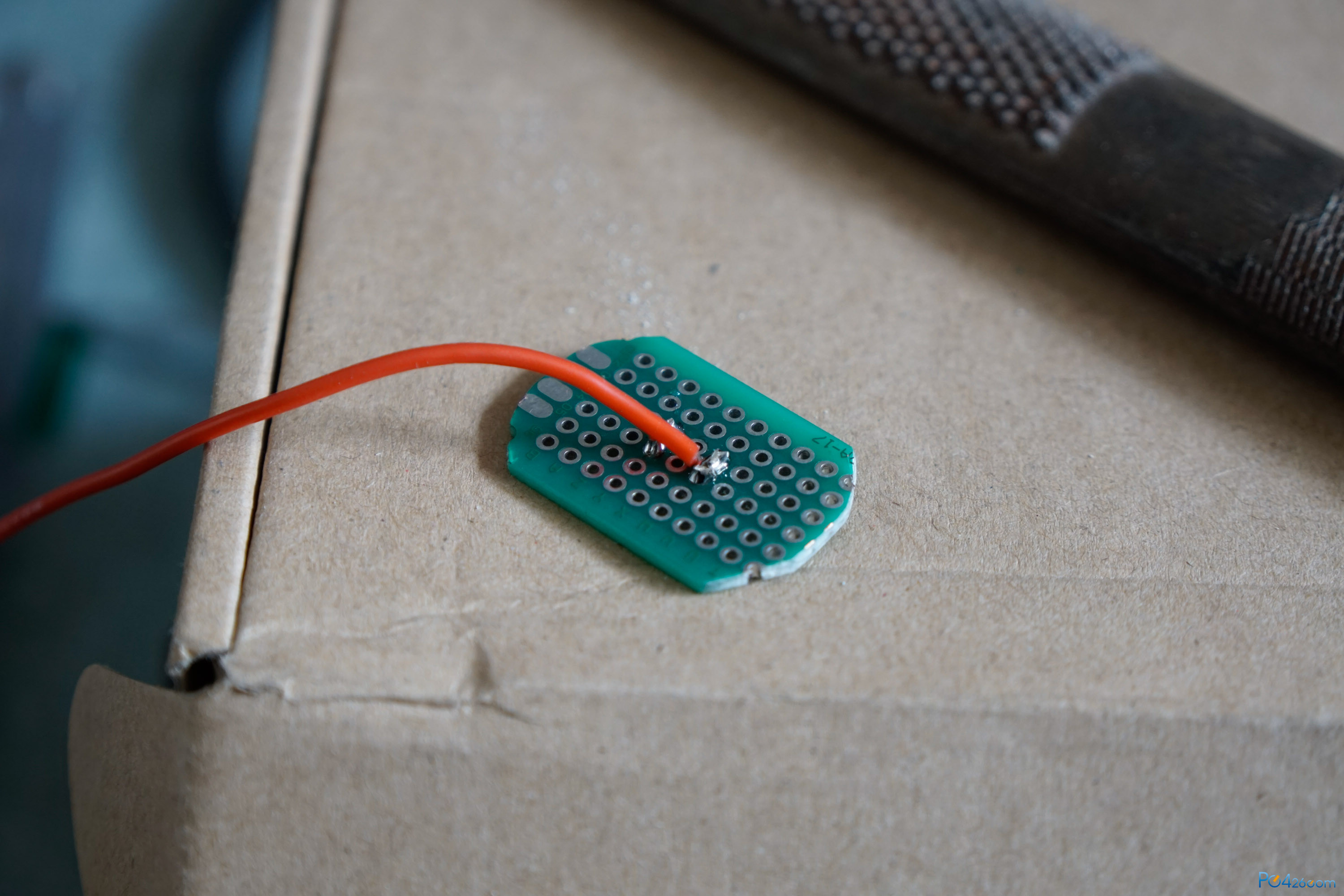

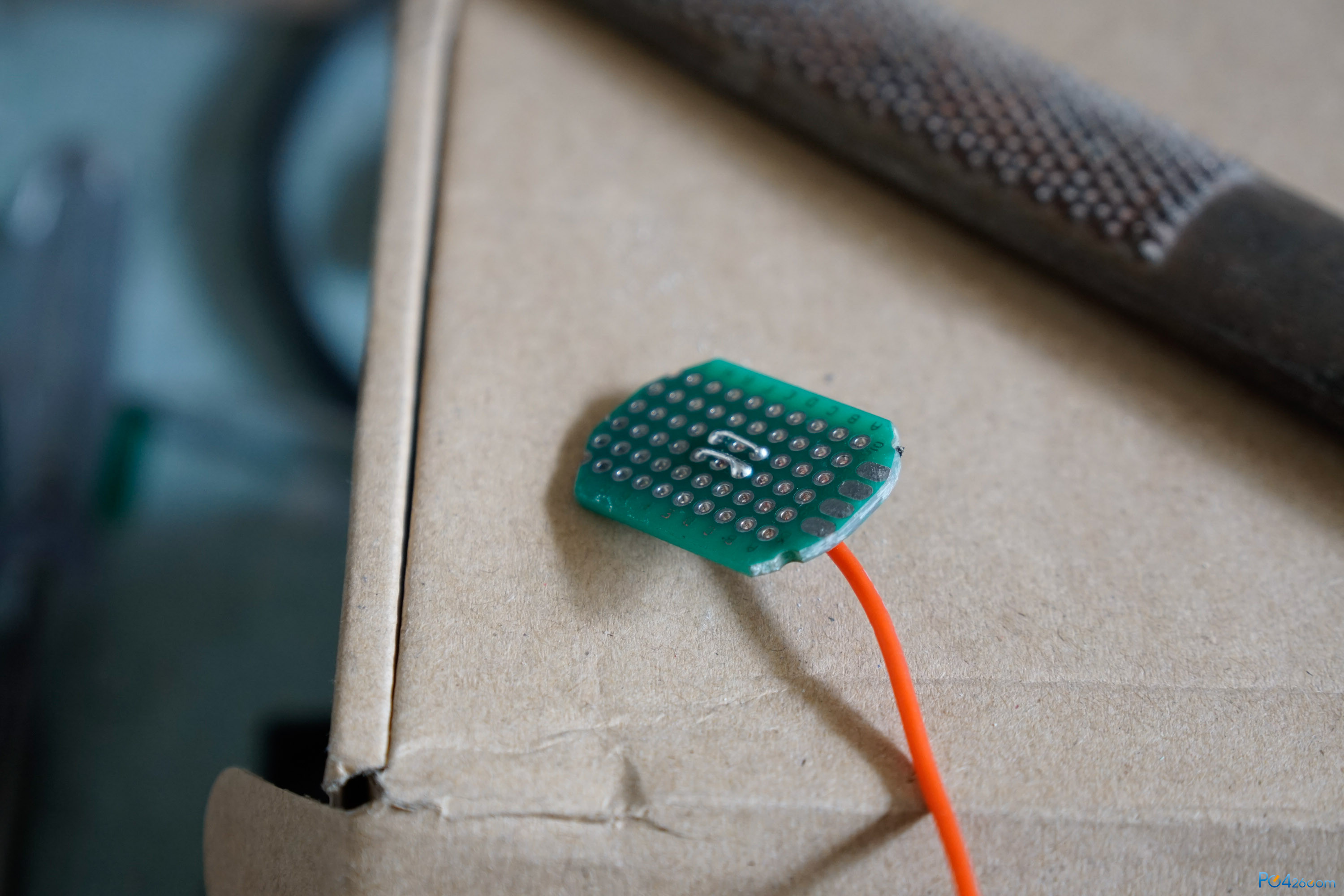

拿洞洞板做的正极板

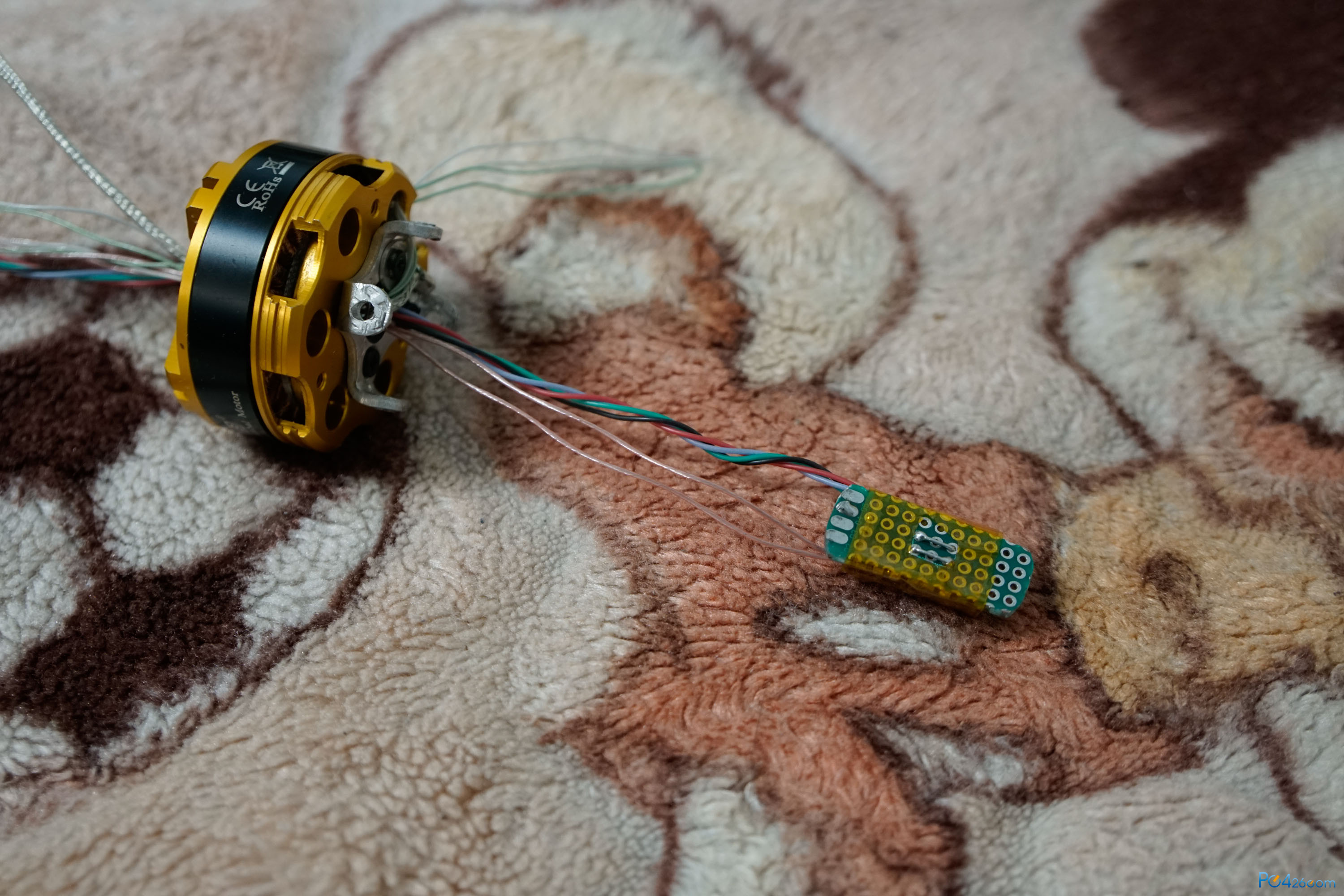

接触的部分就用电容腿吧，方便些，毕竟后盖有弹簧了

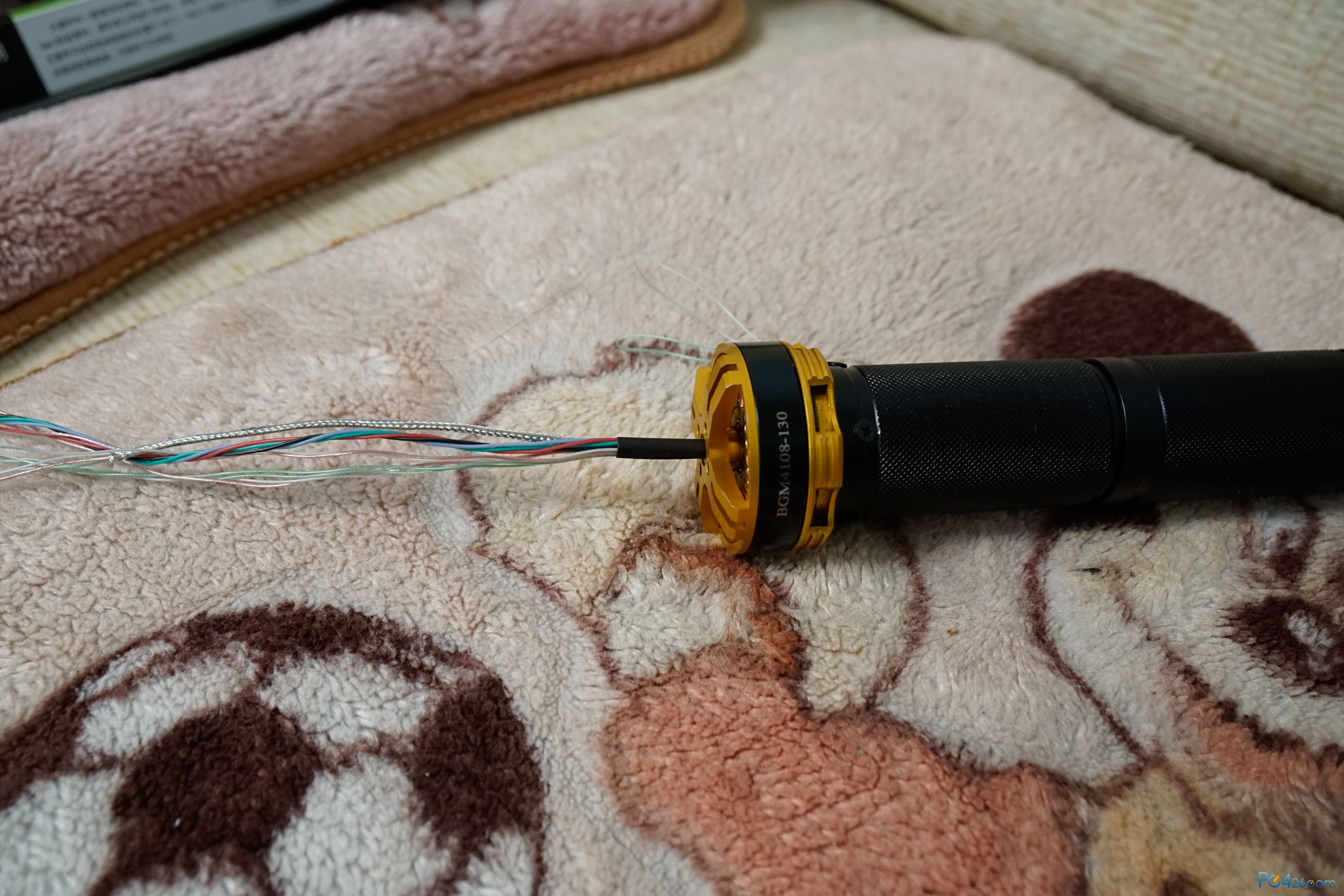

试试穿线，中间的孔还能穿不少线呢

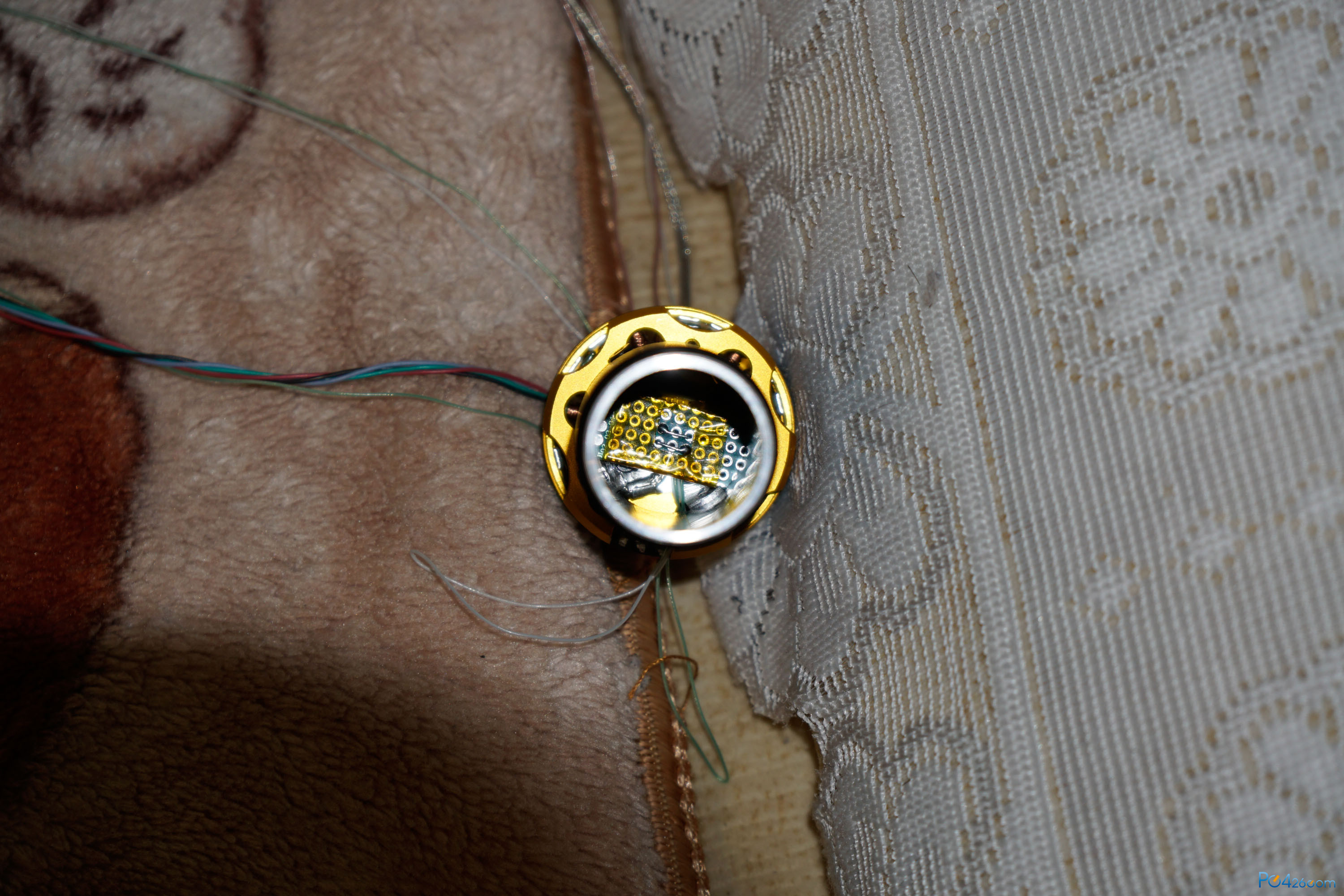

装上电极板的效果

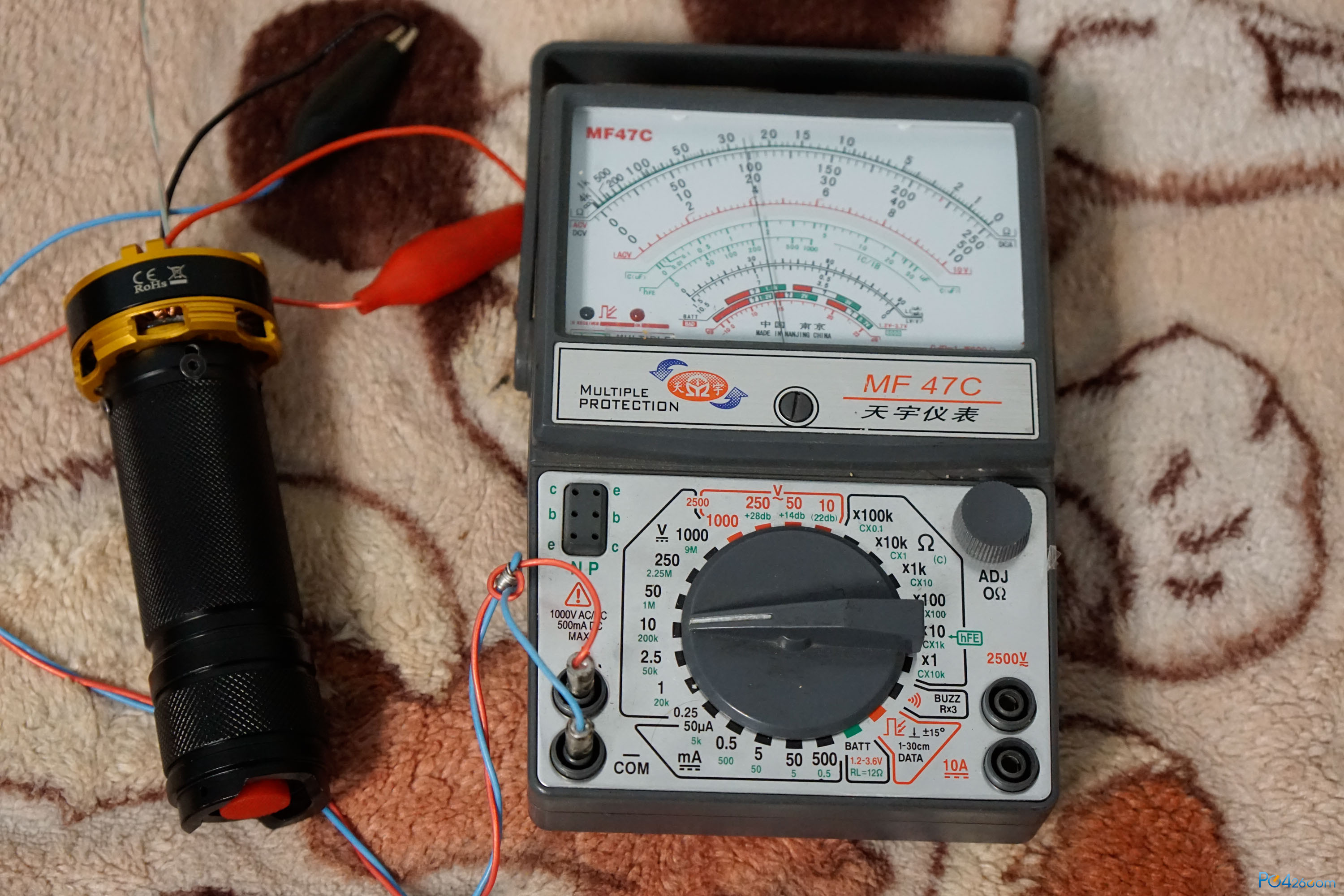

测试没问题，左右使劲摇晃也没问题
用四个螺丝固定

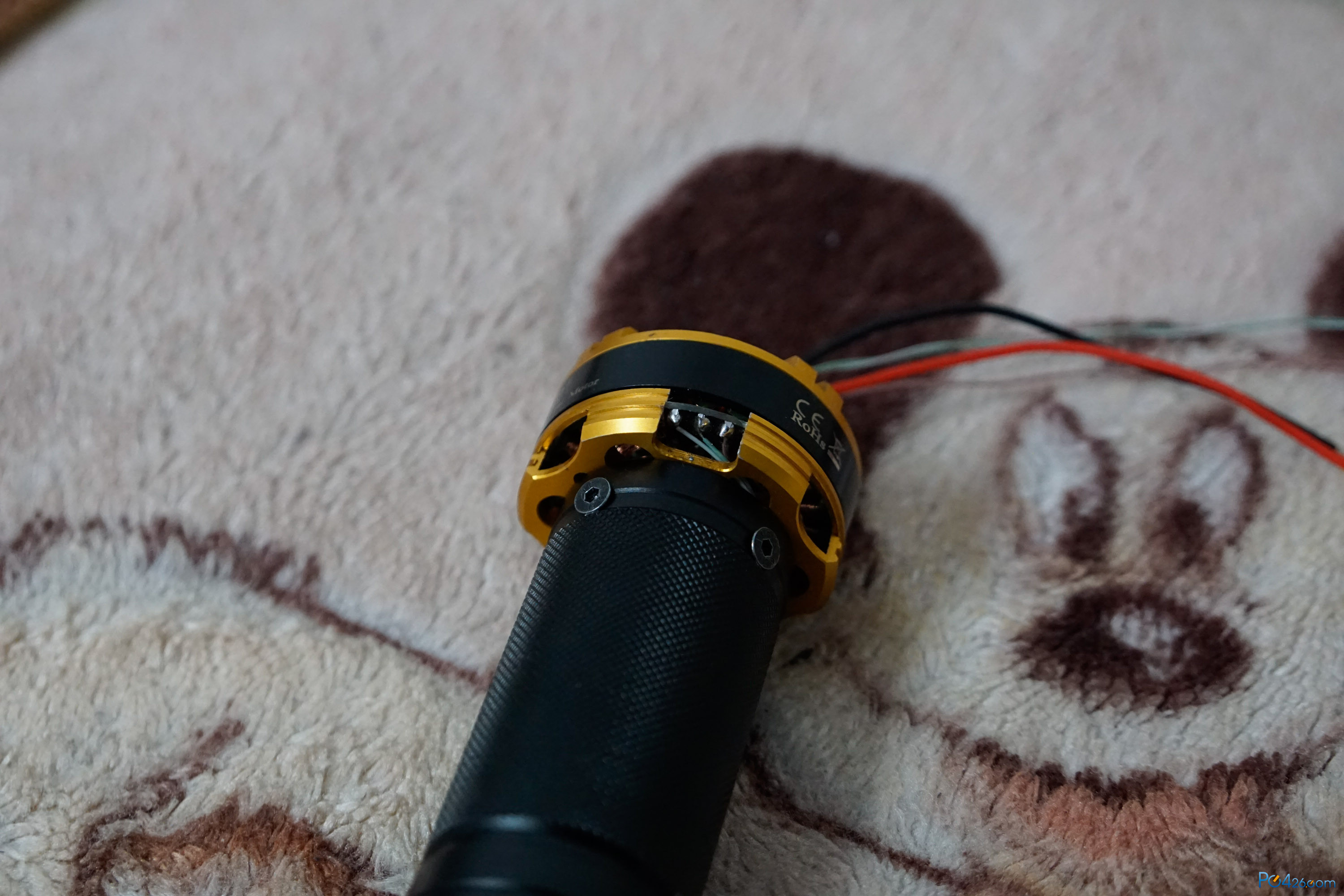

中间可以穿线的话就不用从外边走线了，舒服很多

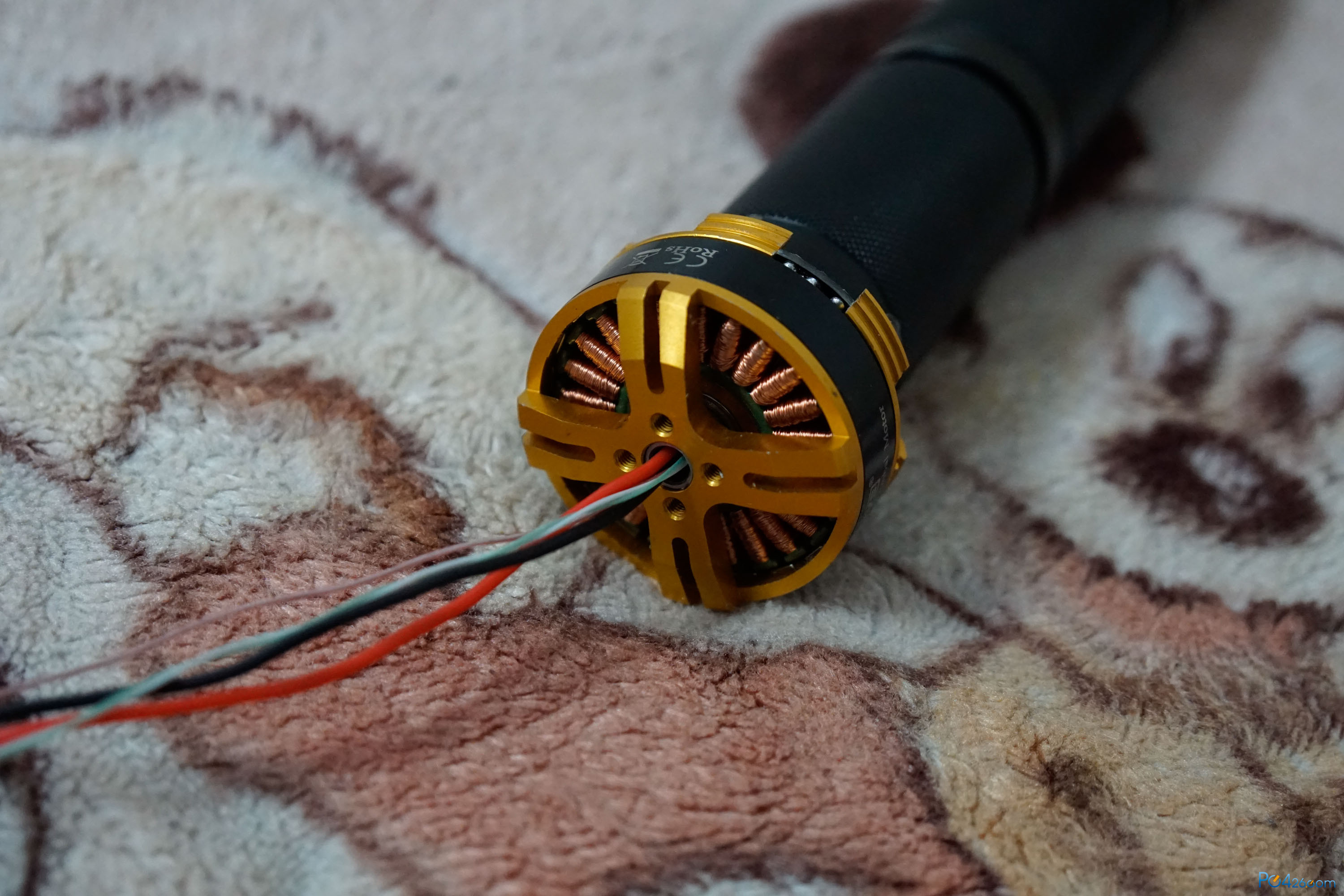

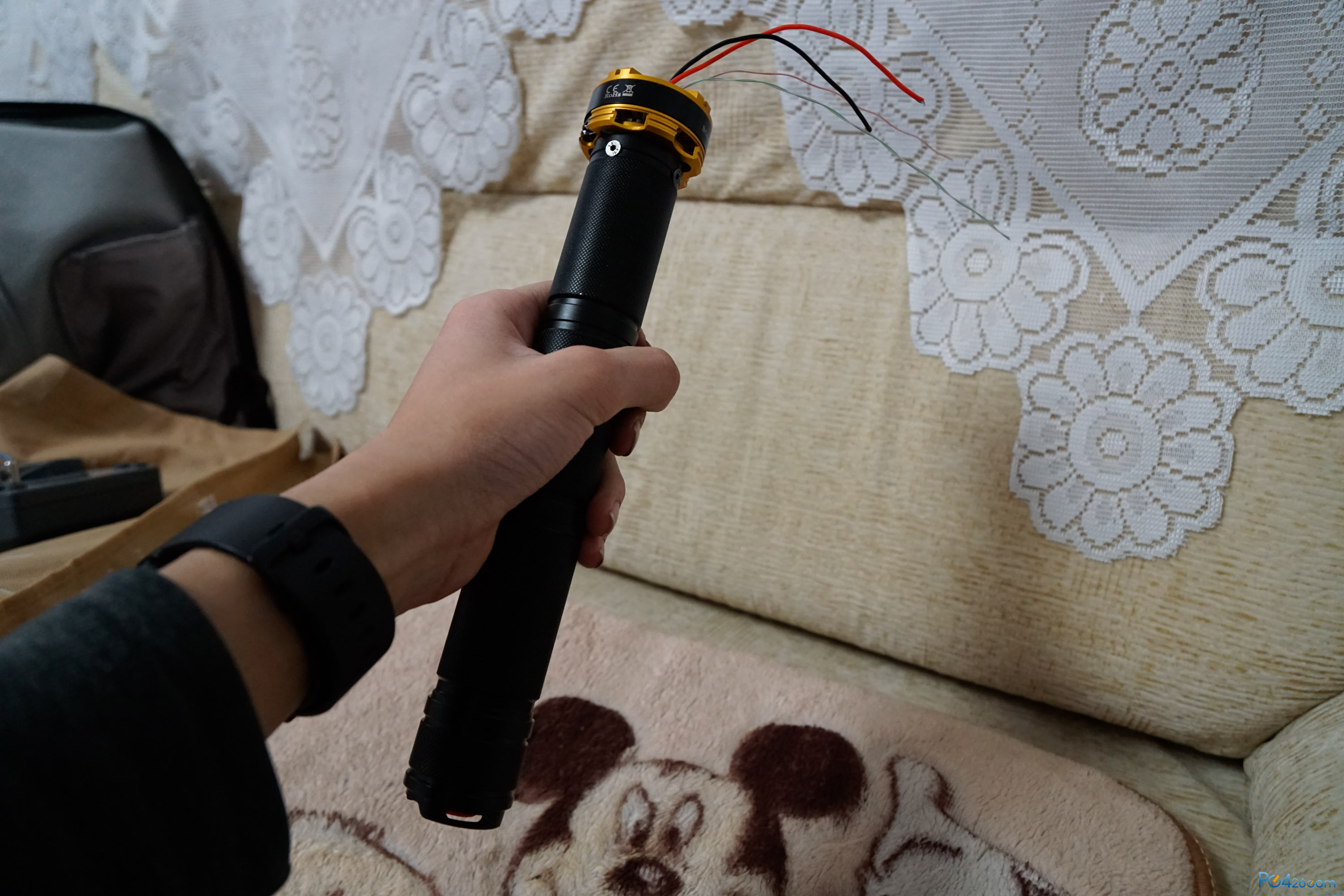

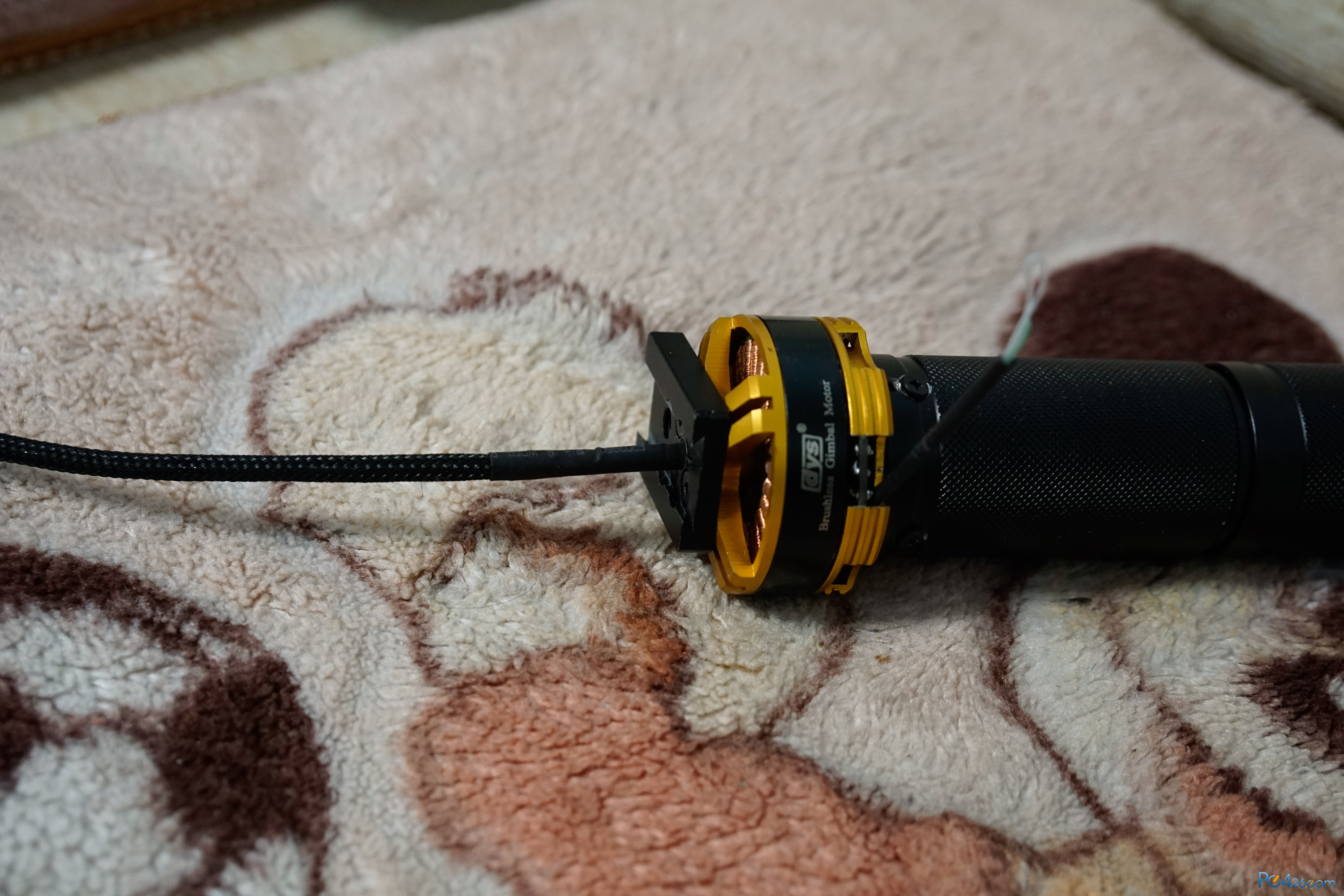

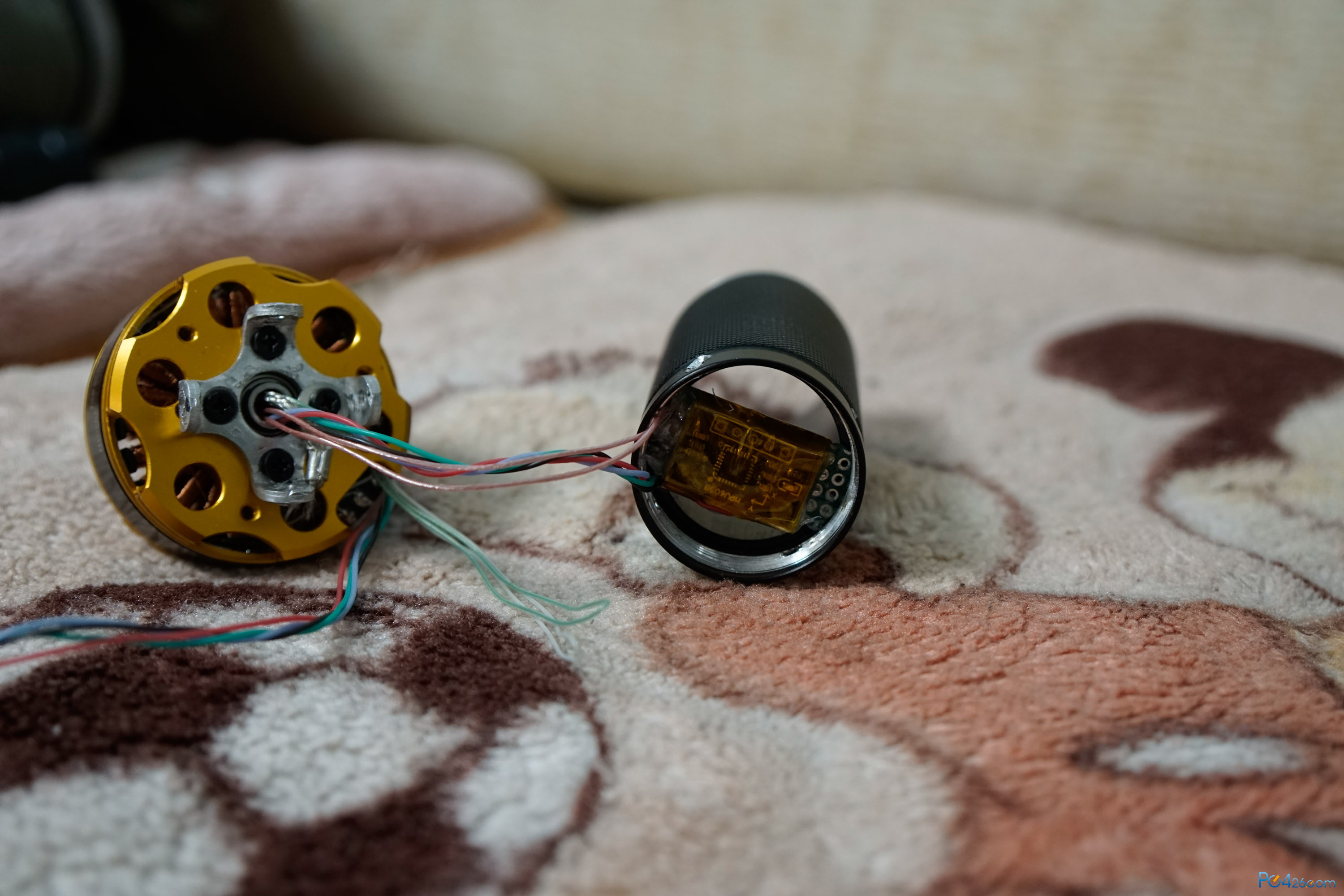

手拿的效果
挺长的。。
找遍附近的电脑铺也没找到M2.5的螺丝。。所以果断买一盒好了，以后做其他的也可以用

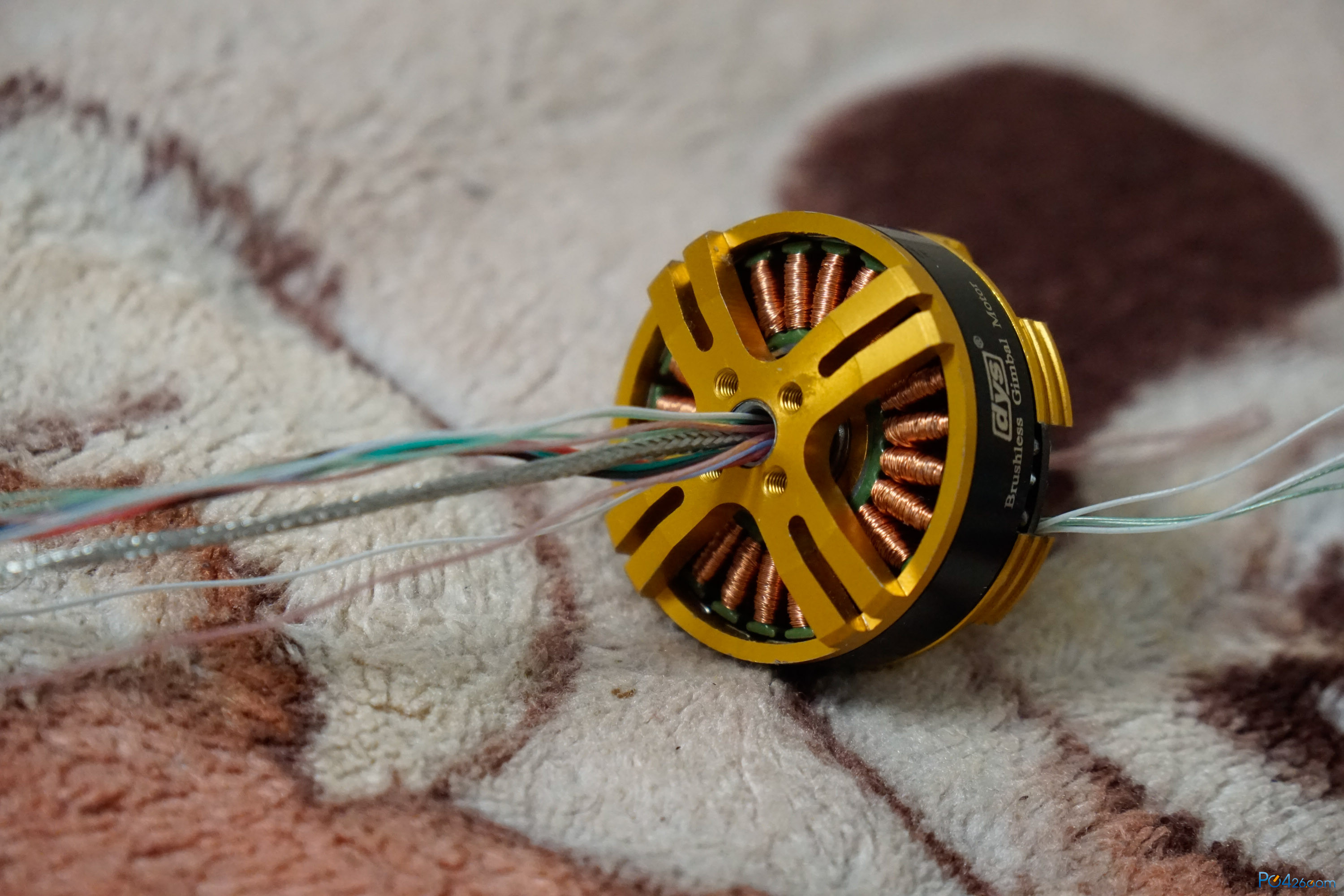

电机线给套上金属网，防止干扰其他配件

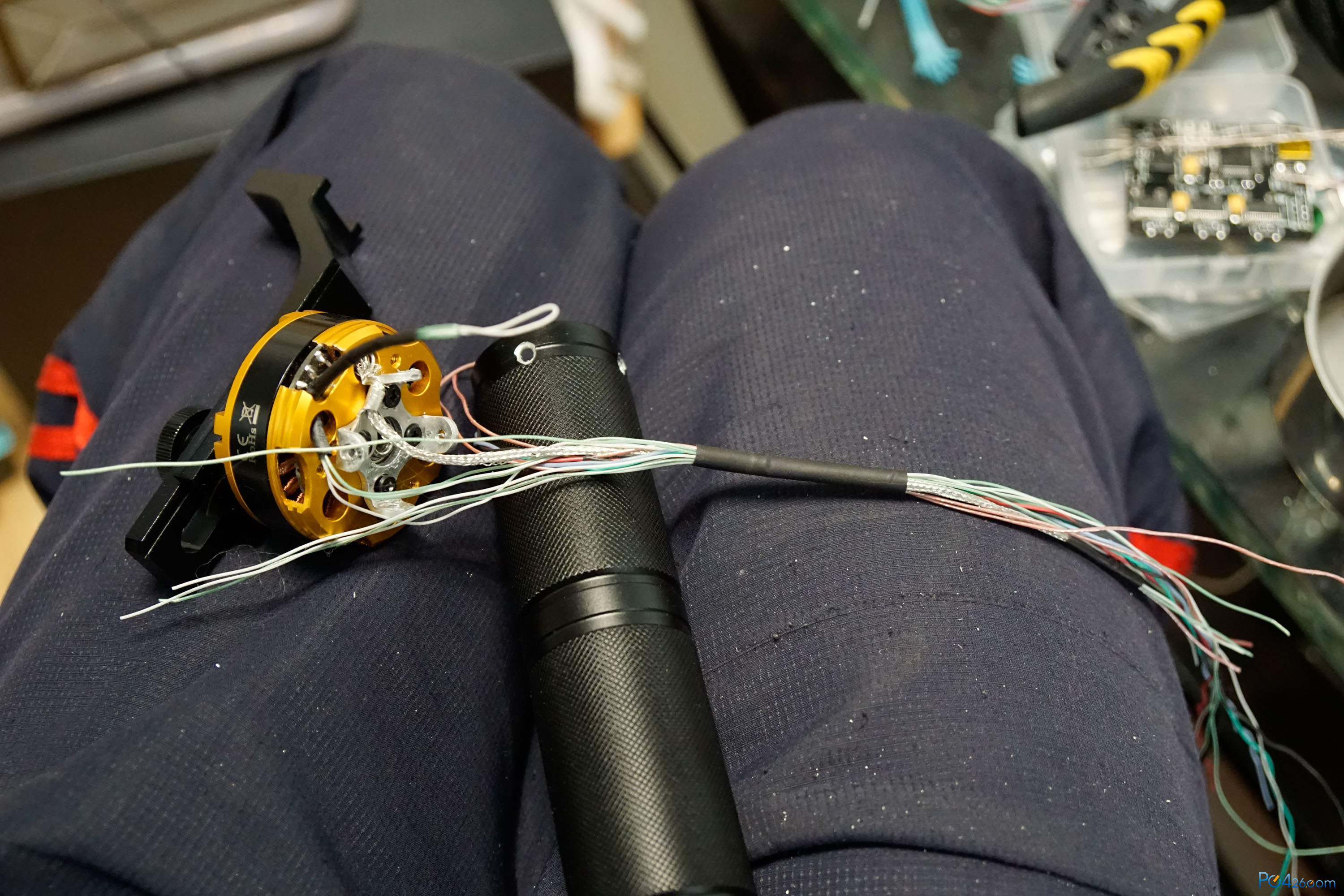

线很多。。

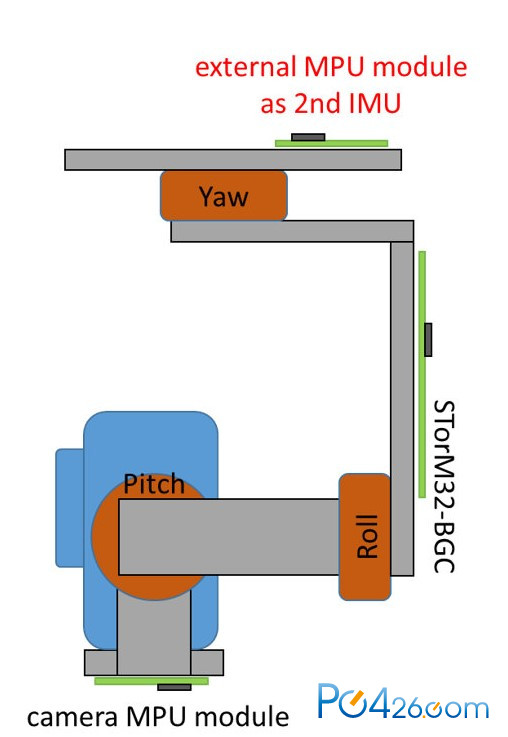

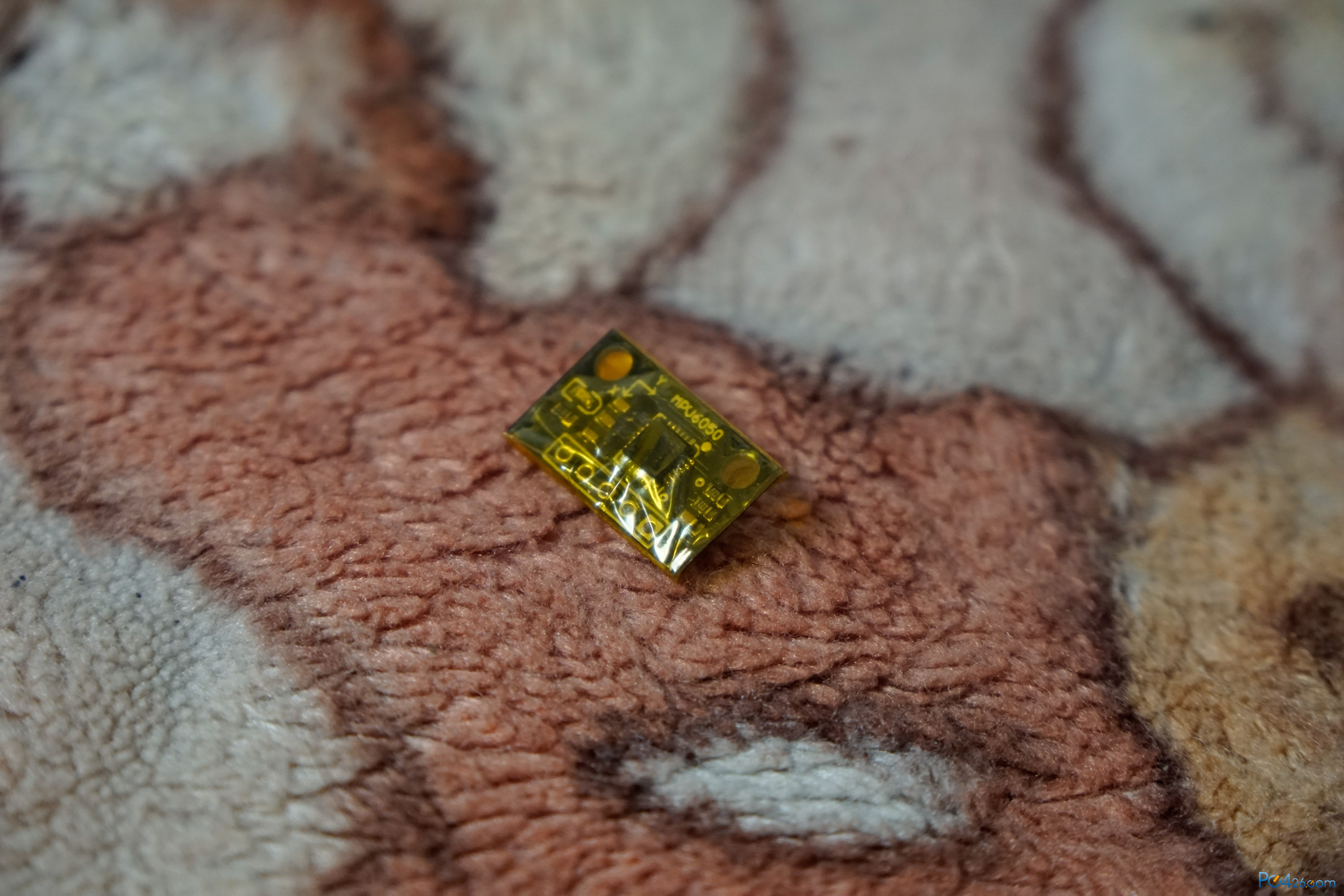

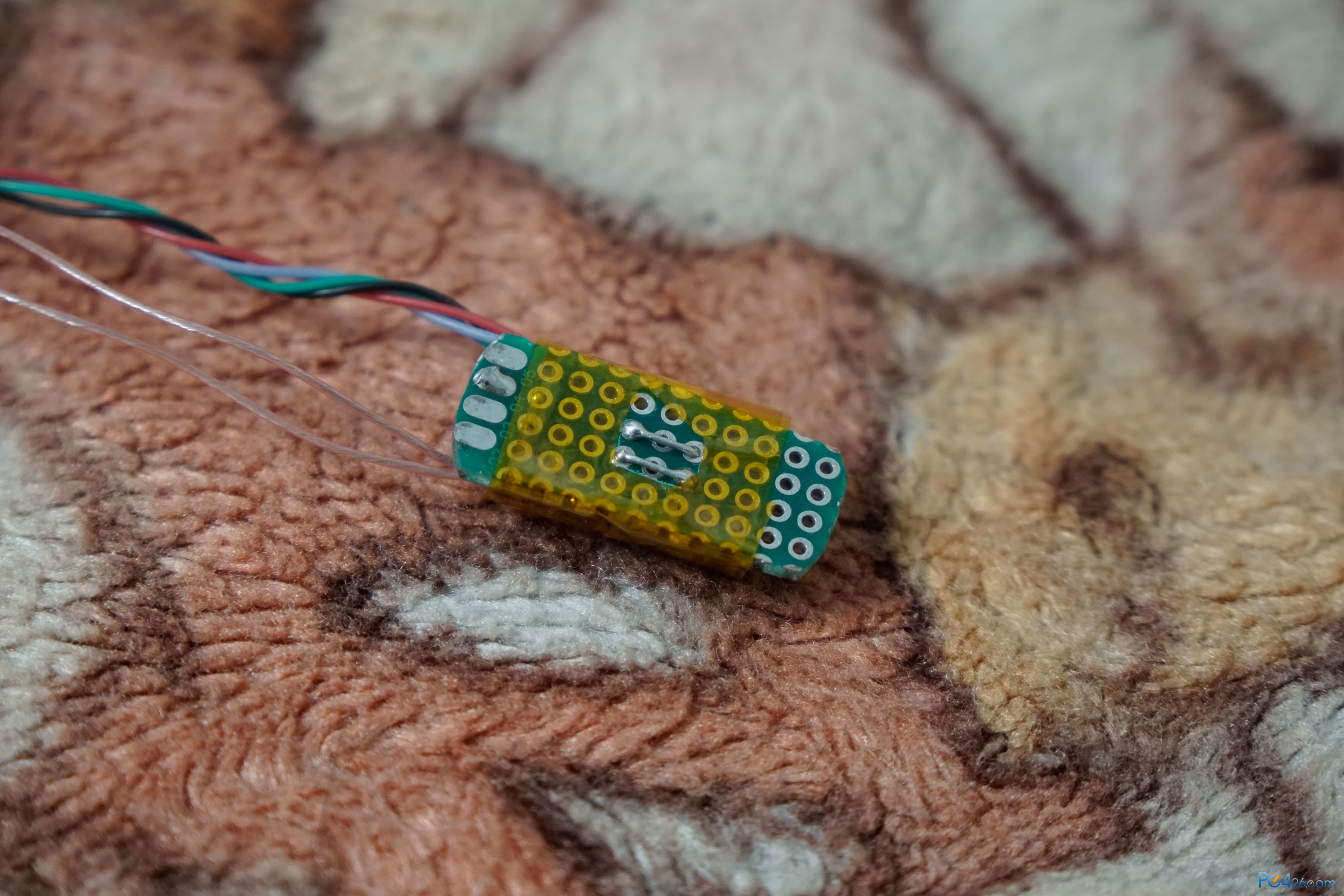

这个图是反过来装的，所以在航向轴下边要有一个传感器。。传感器装在外边太不好看了 。。所以装到了电机下边

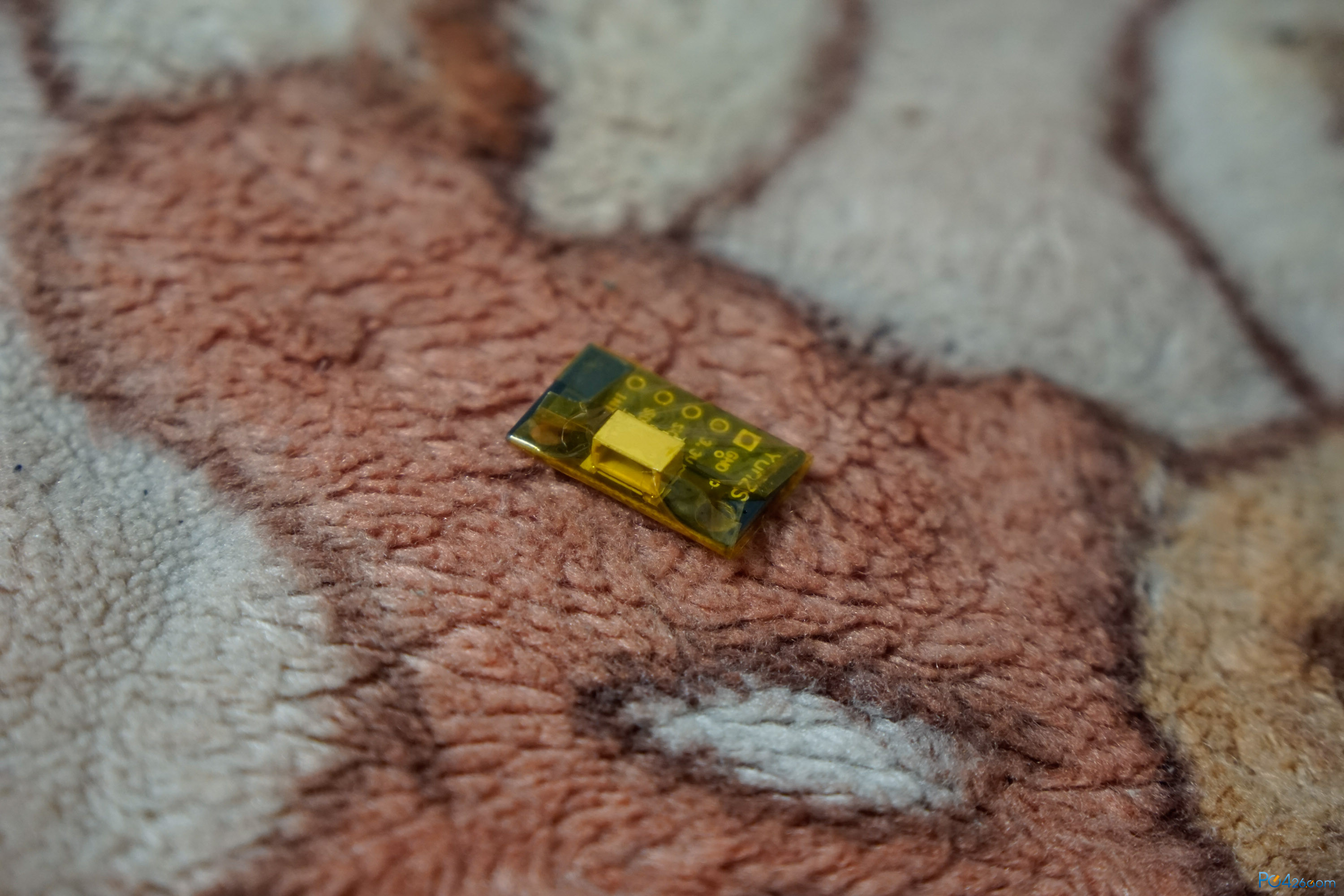

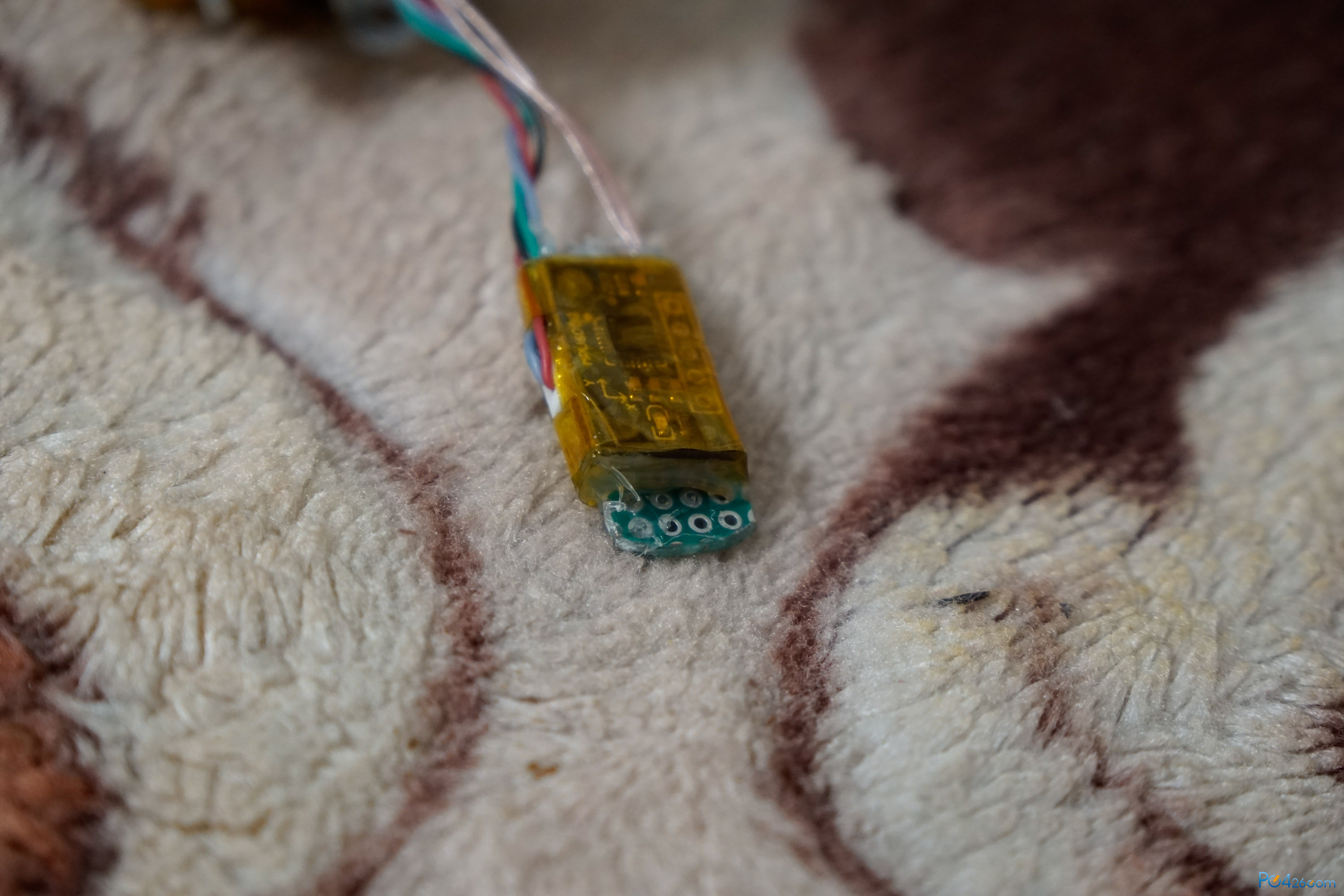

为了防止短路或者其他尴尬的事情发生。。于是将传感器捆♂绑起来√
感觉不错
后边露出电极
缝隙用热熔胶填上，为了防止晃动
塞入
效果还不错

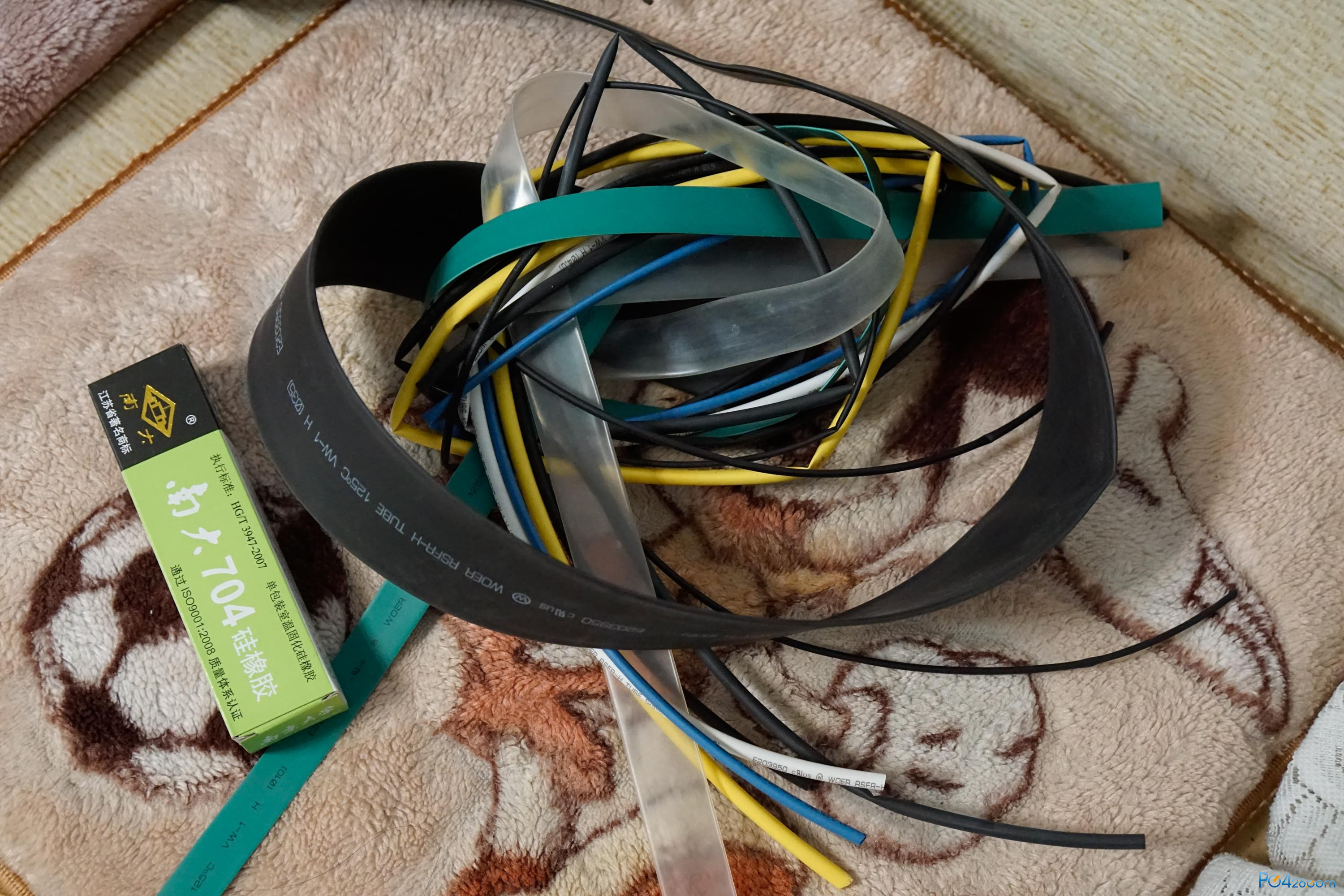

没有热缩管了。。于是去电子市场买了一些回来

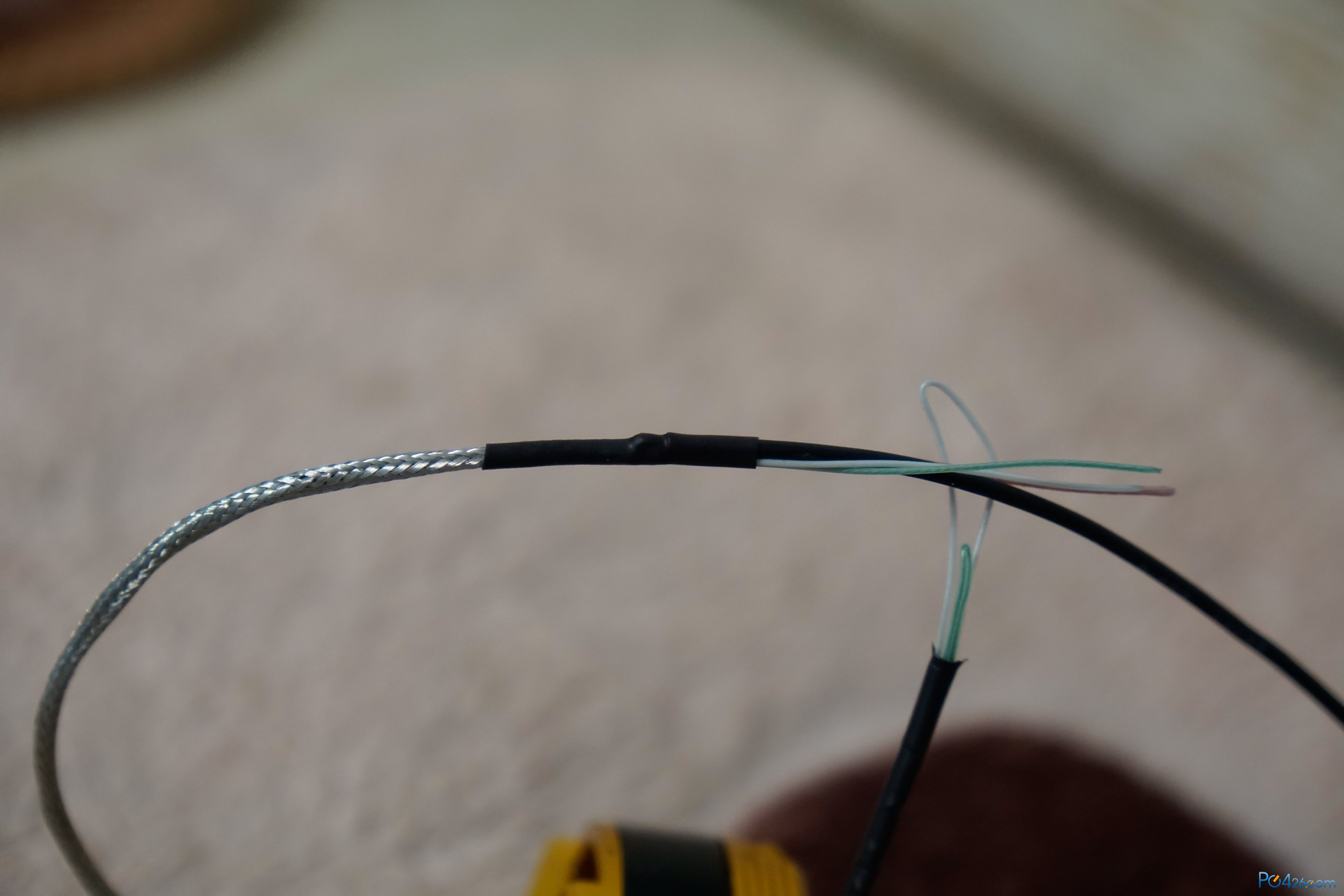

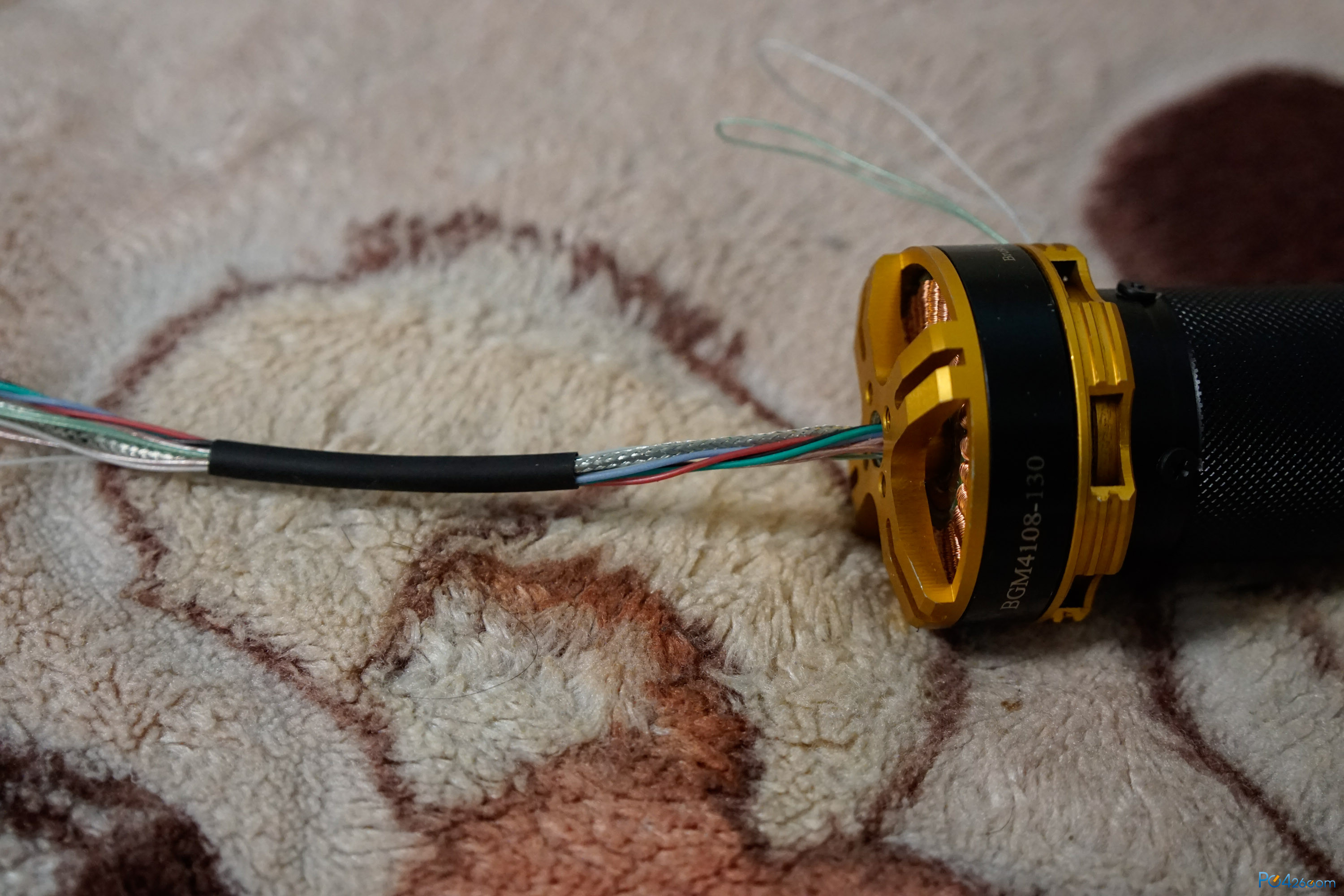

这里套一个热缩管，为了防止云台使用时间长了电机轴对线皮有磨损

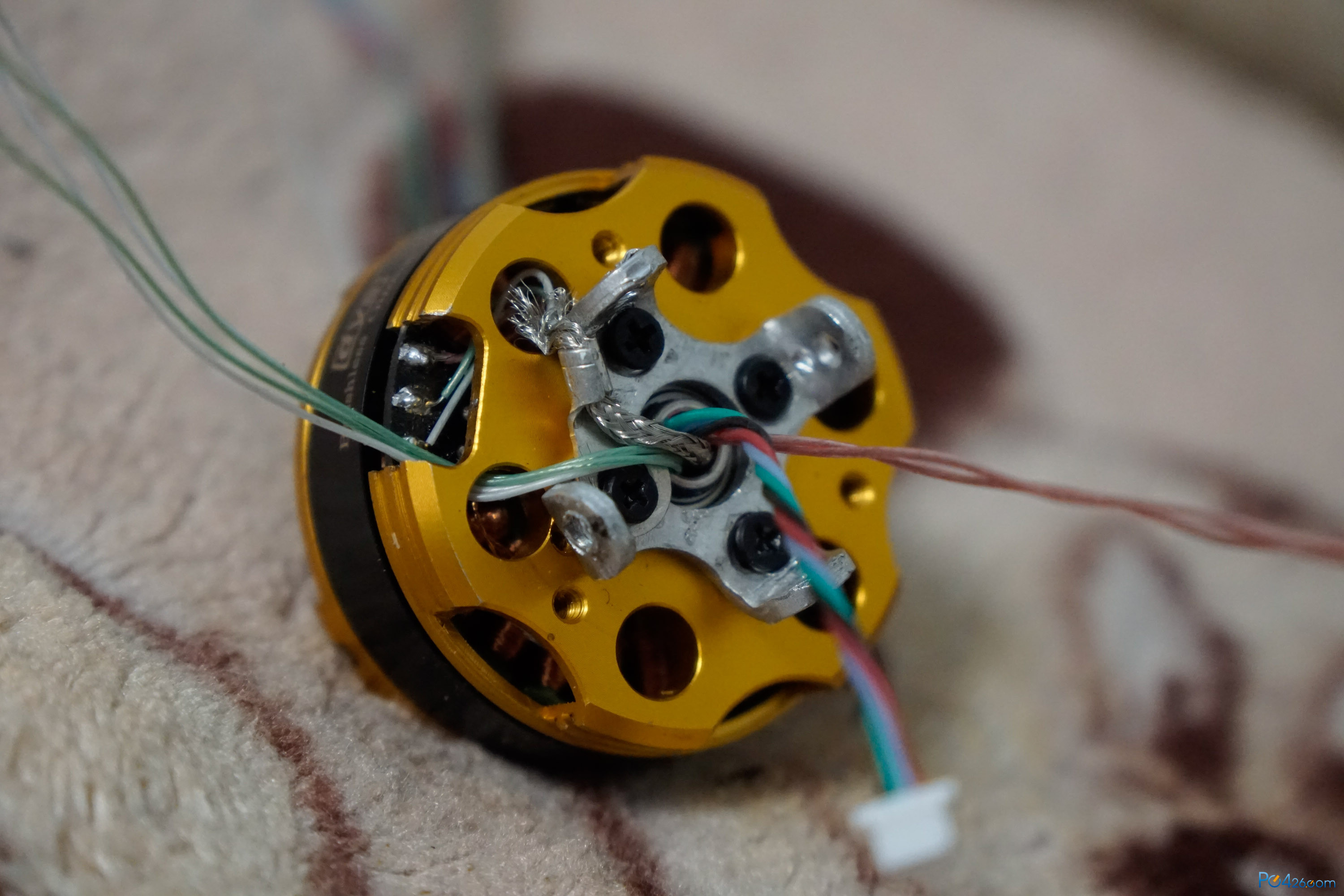

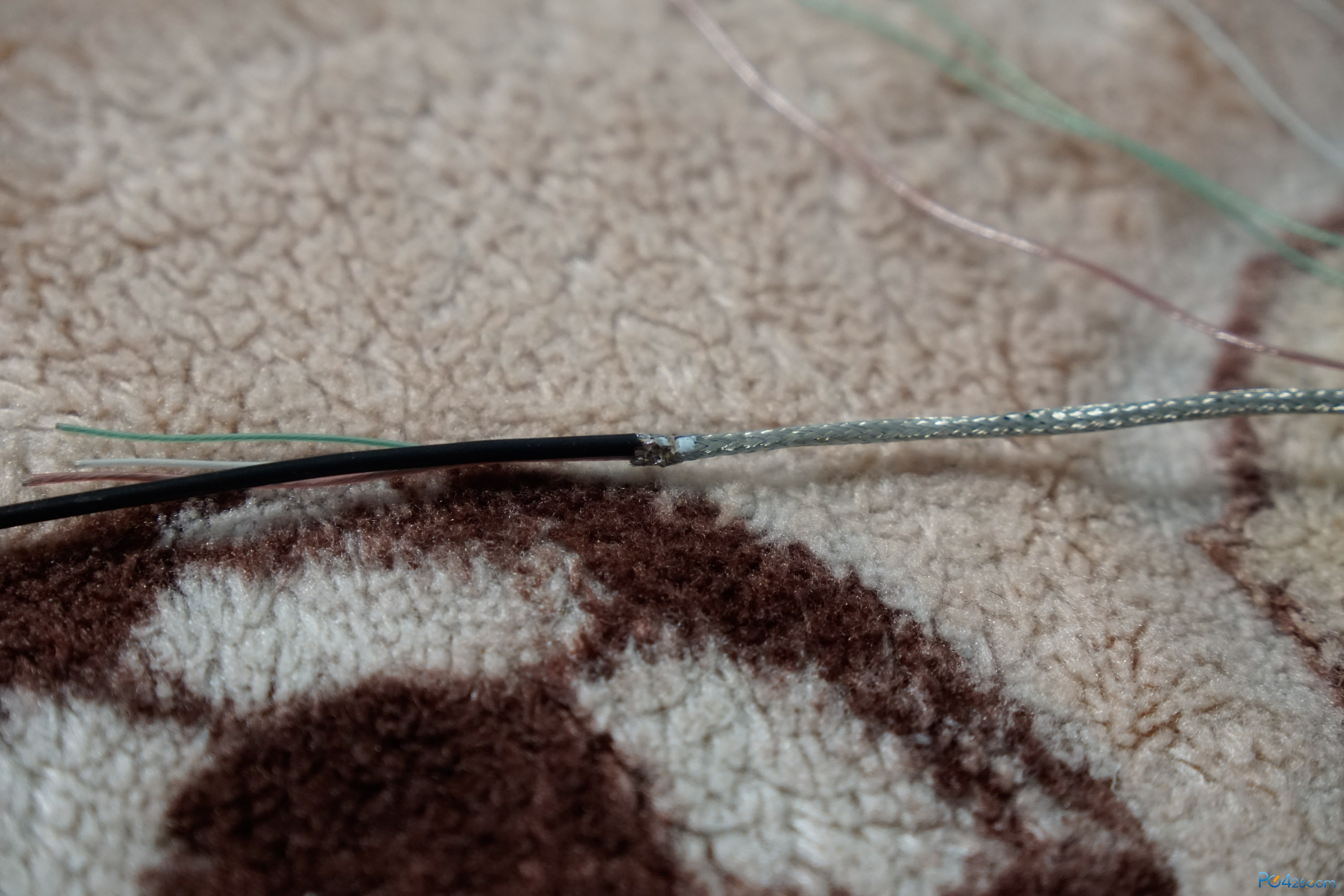

电机屏蔽线的金属网刚好能用来做电源负极，所以直接焊线~
热缩管的效果，接线特别棒
套上蛇皮网
结构件中间的孔要扩大一些。。不然线穿不过去。。
感觉效果还不错

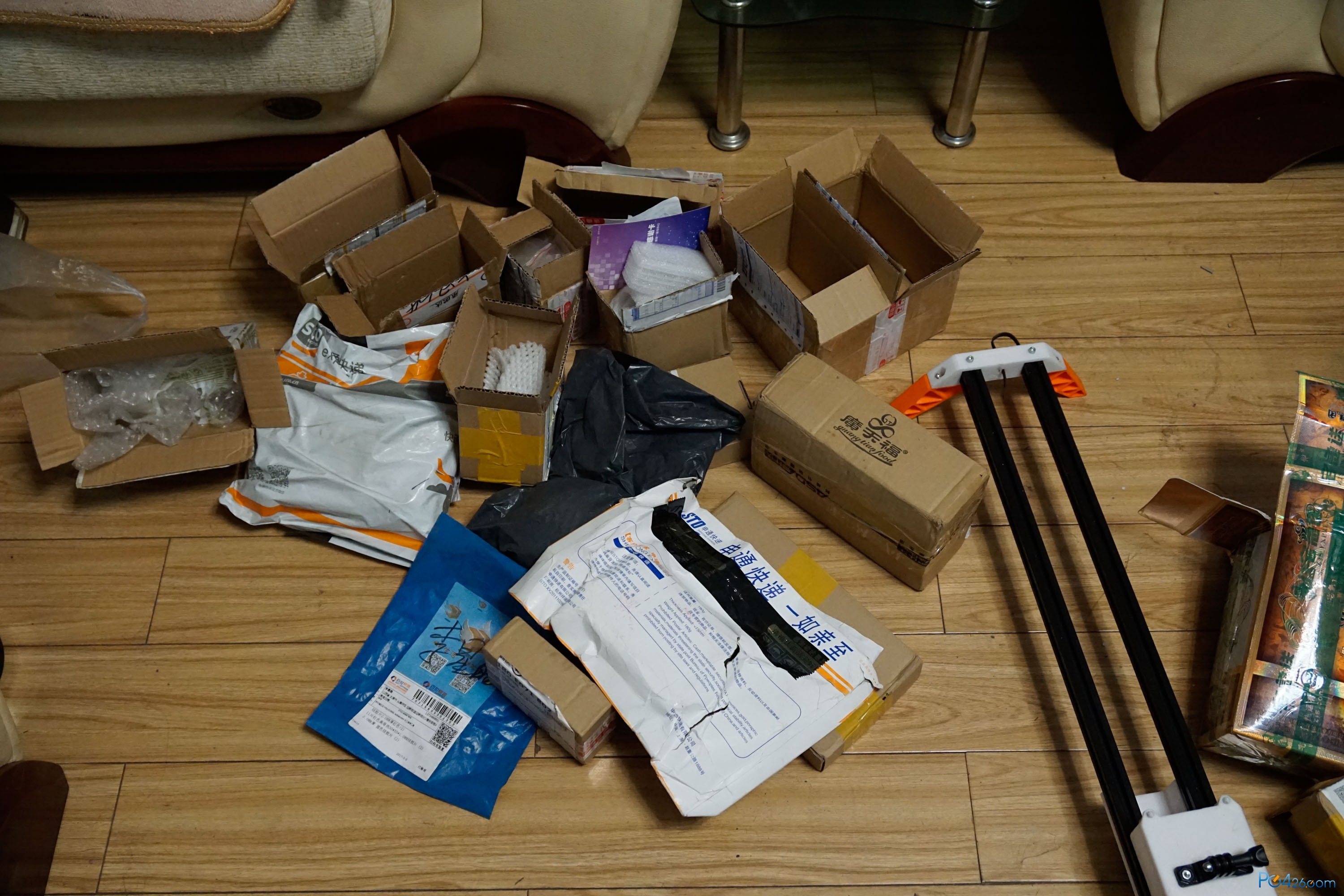

配件的快递已经快堆成山了。。
还有一桌子零件
又添加了一些线。。打算在手柄上装一些按键和摇杆

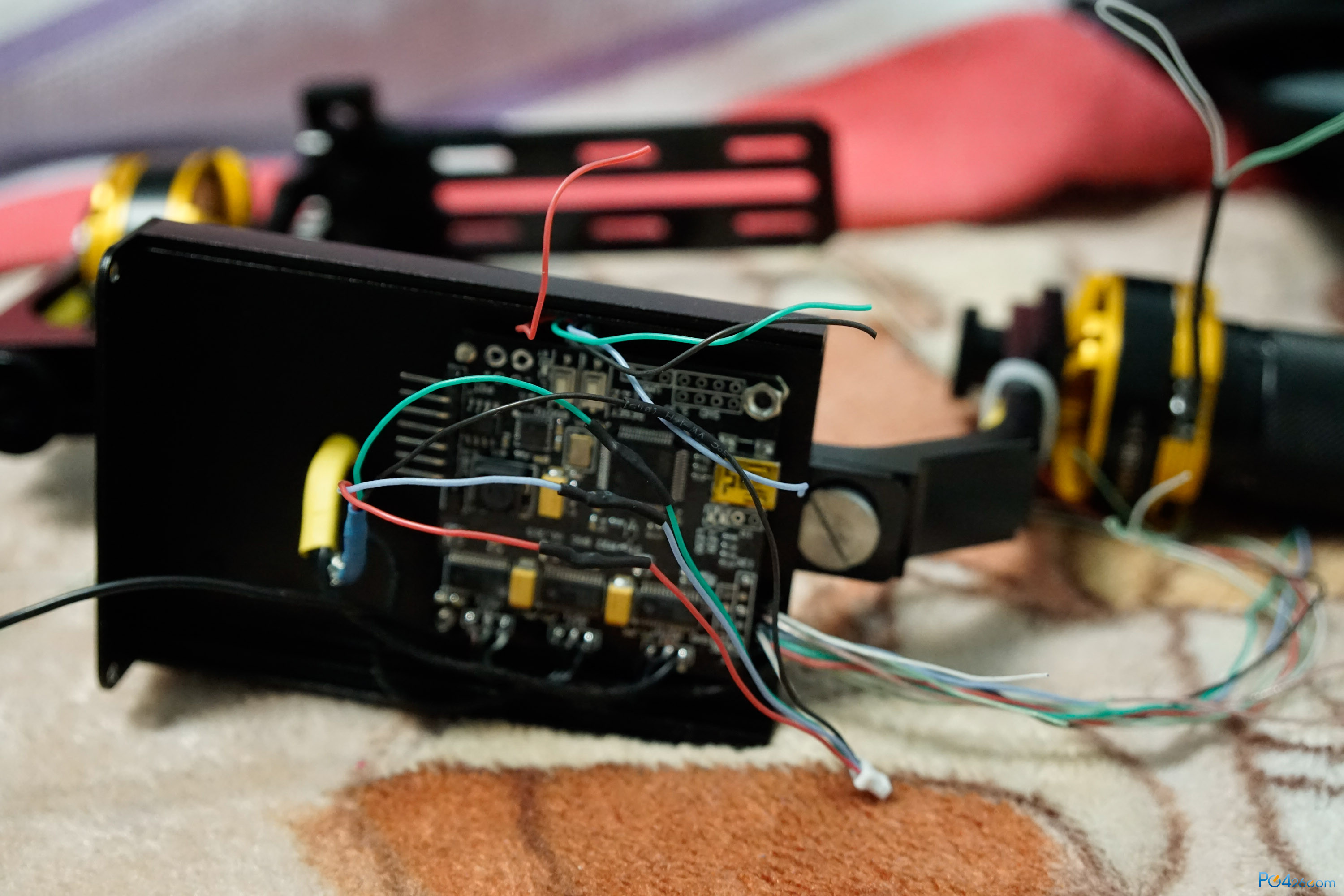

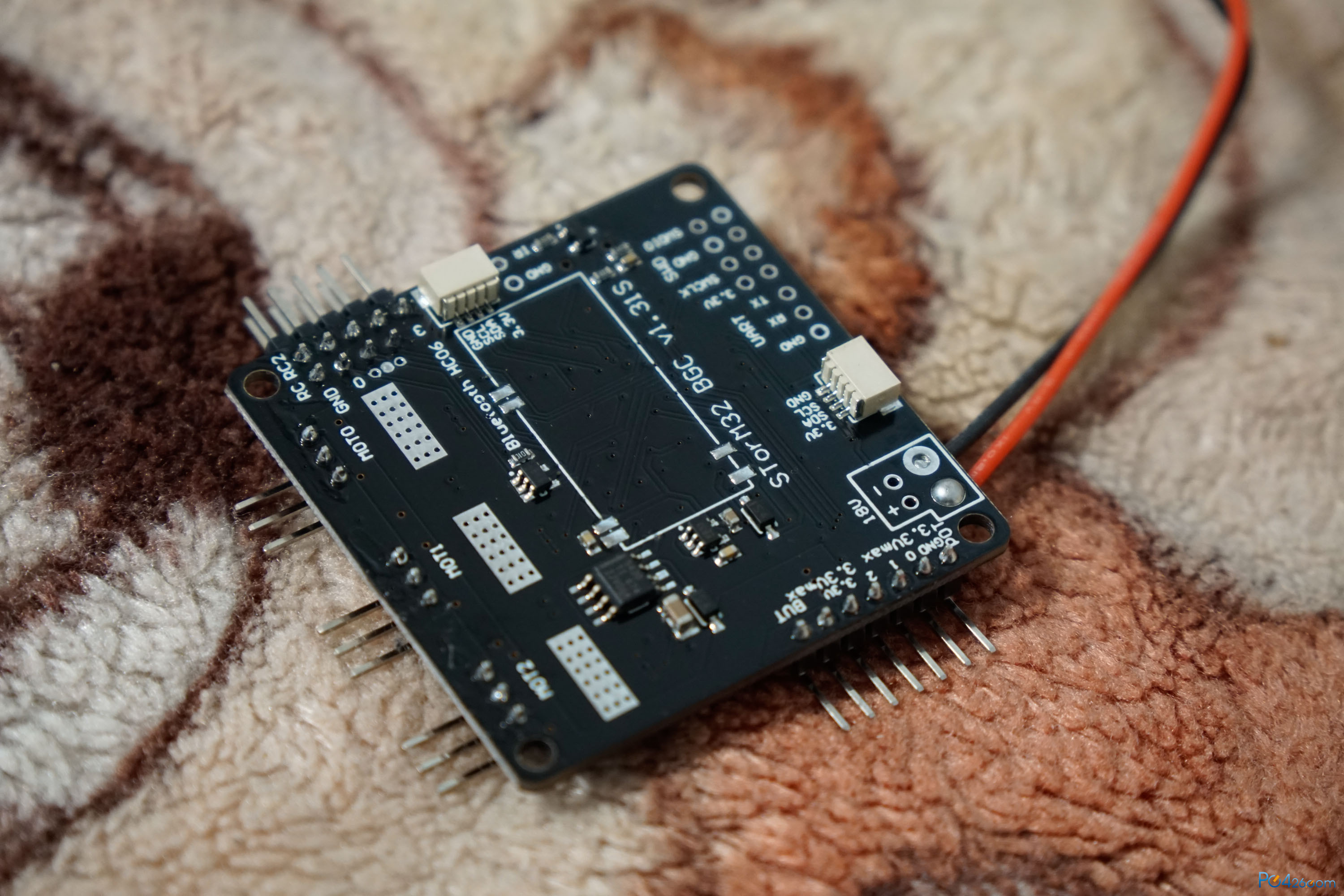

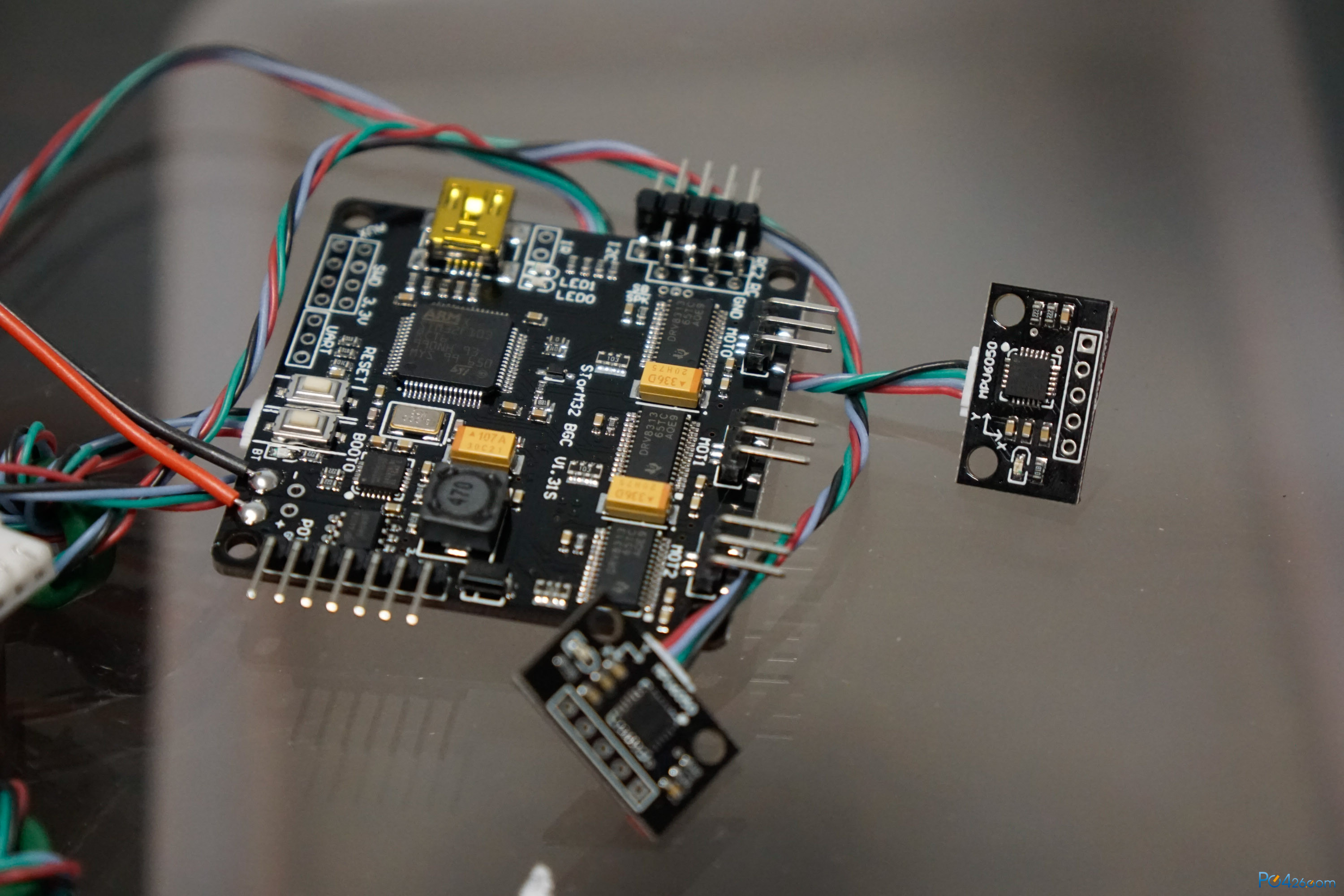

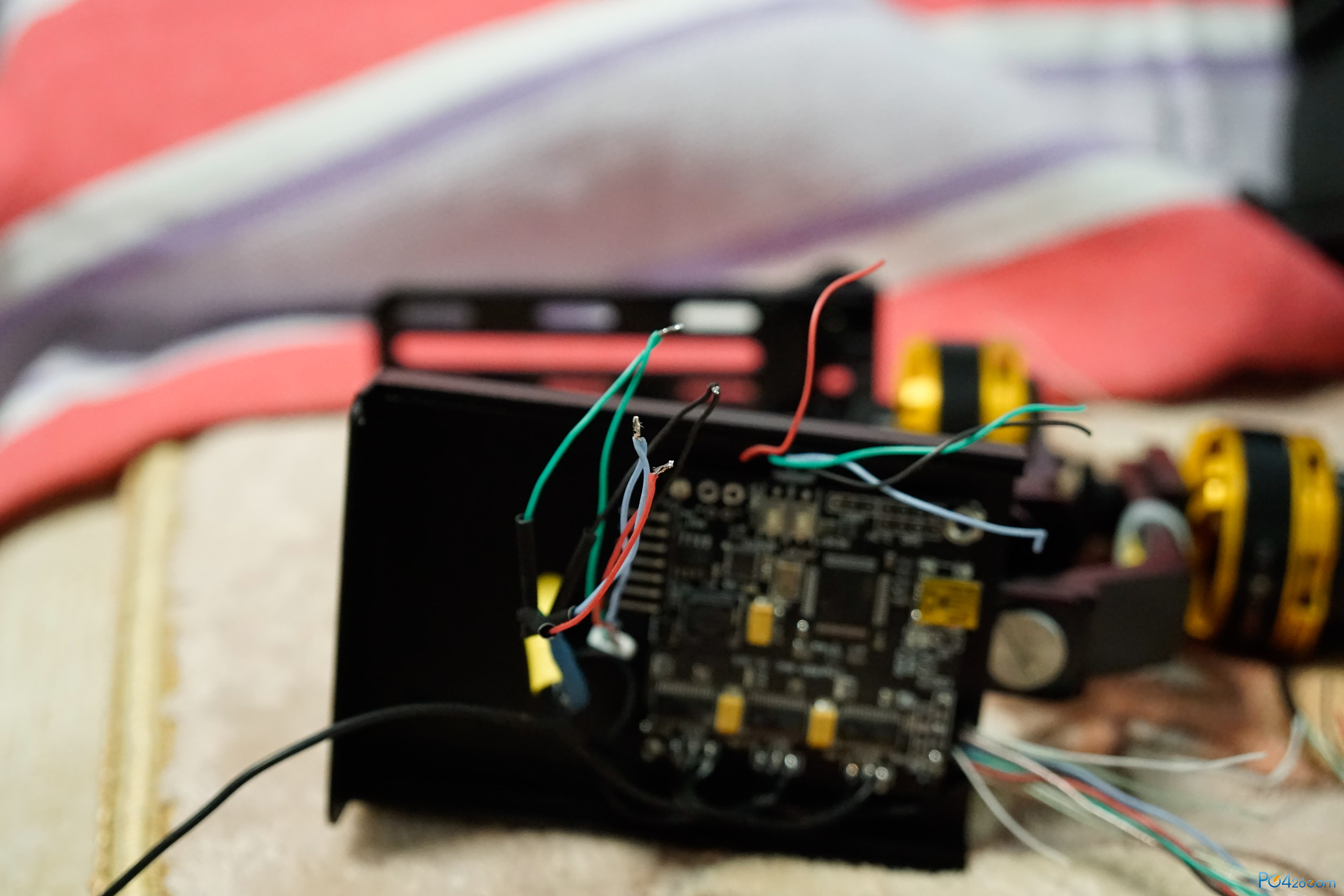

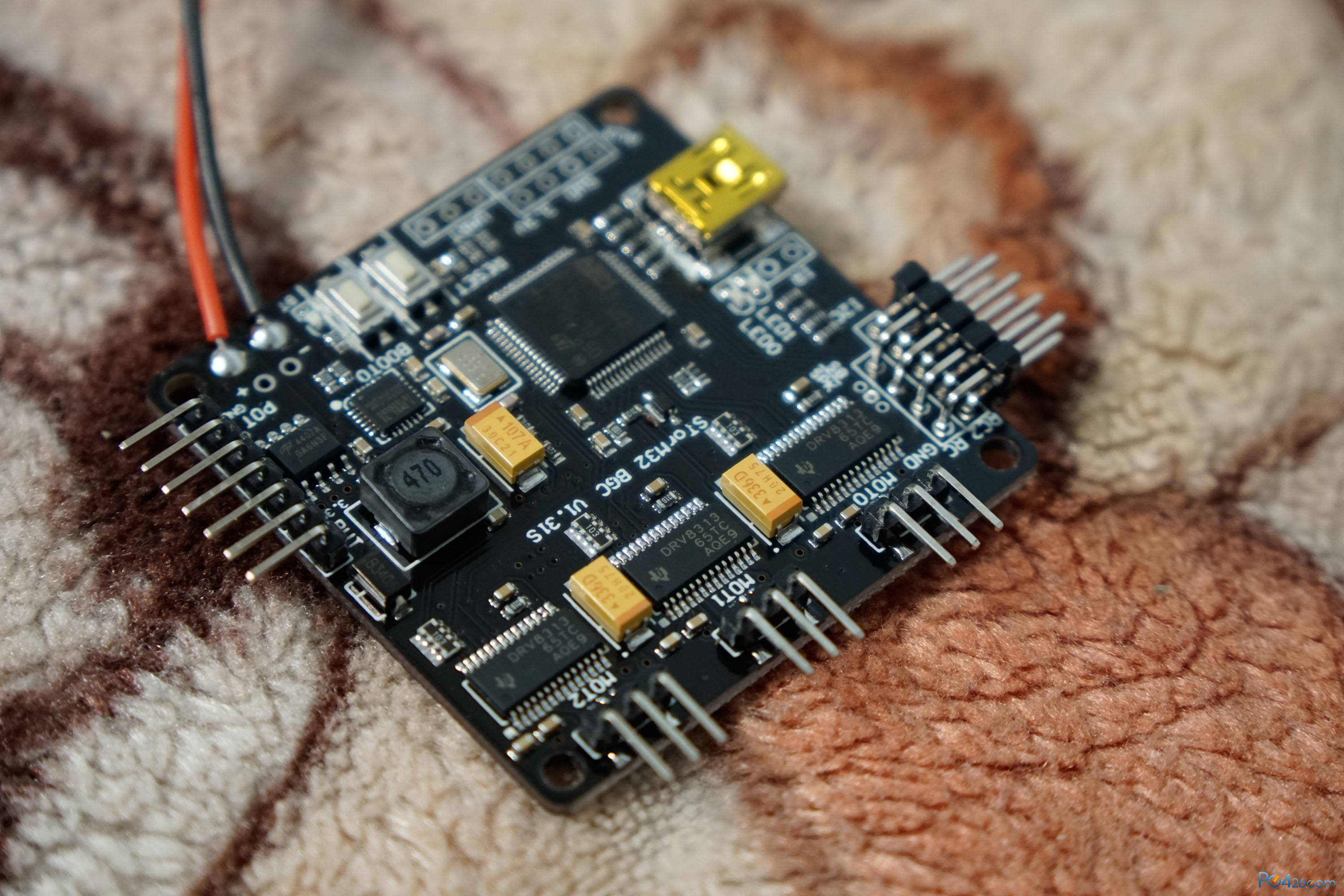

仔细观察主板，是三路单独的电机驱动
反面开窗散热

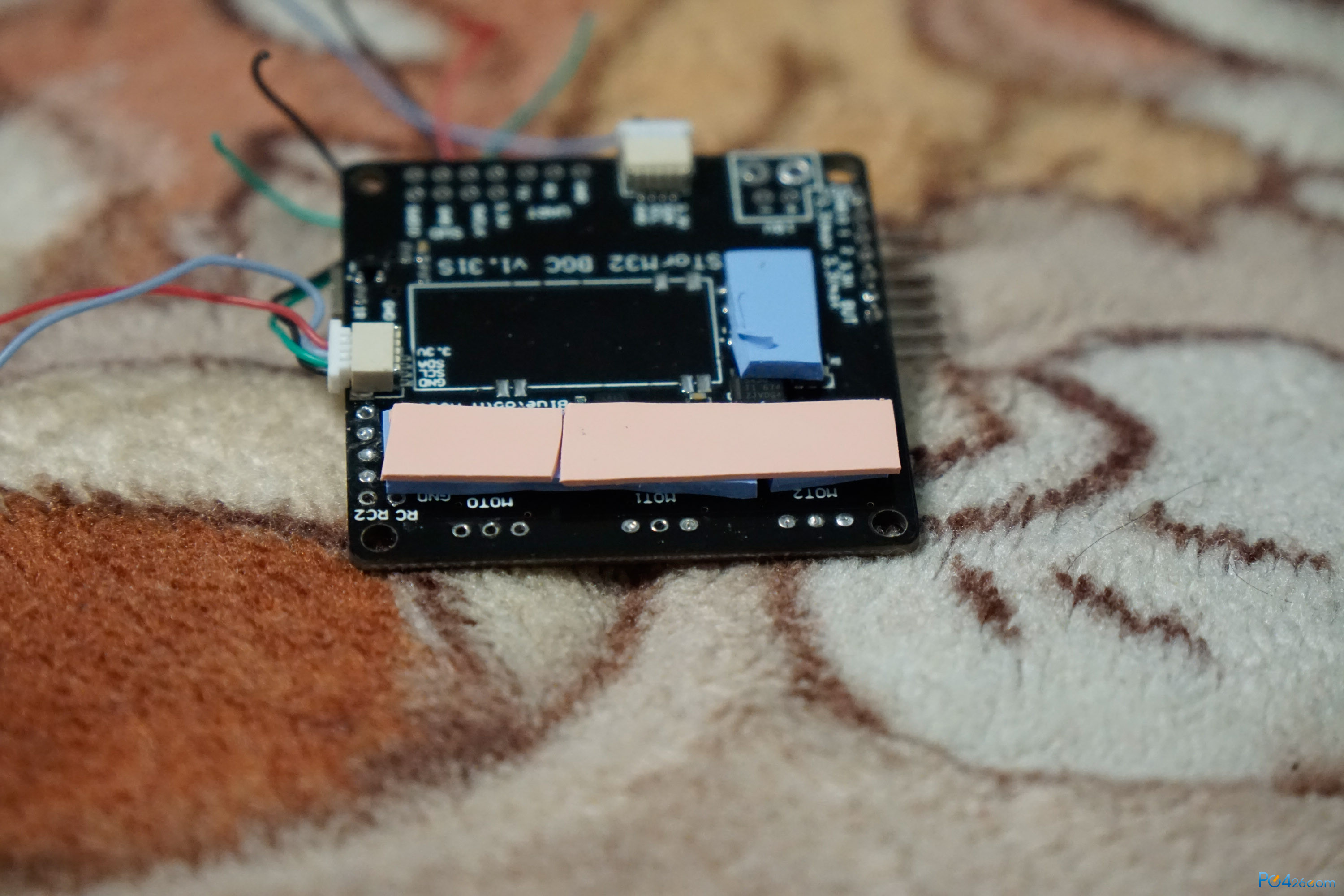

于是就贴了一些导热硅胶垫上去，增加和外壳的接触面积
很棒的卖家

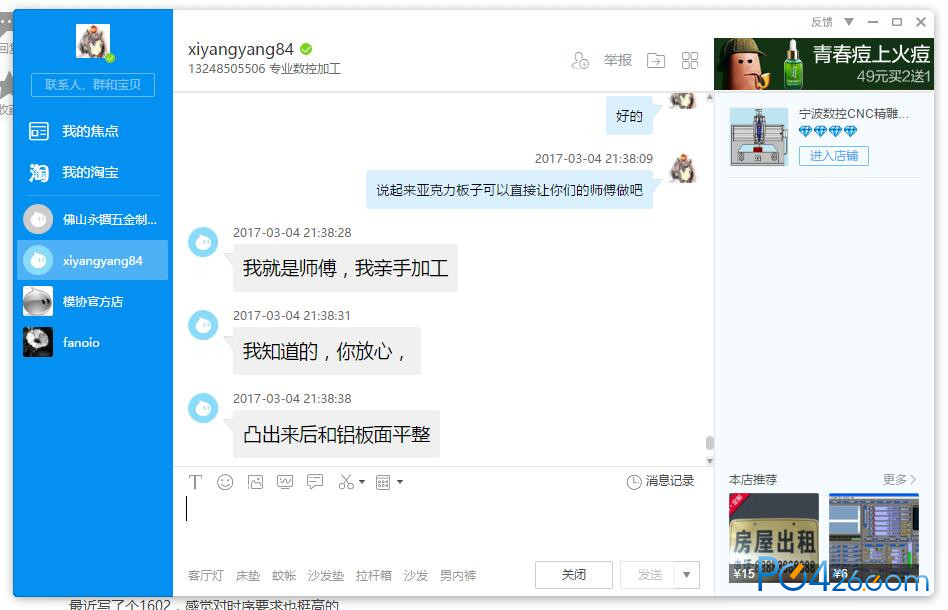

一上午就给做好了
找厂子做的外壳也到了~
有些翻车。。穿线孔画歪了。。不过问题不大。。

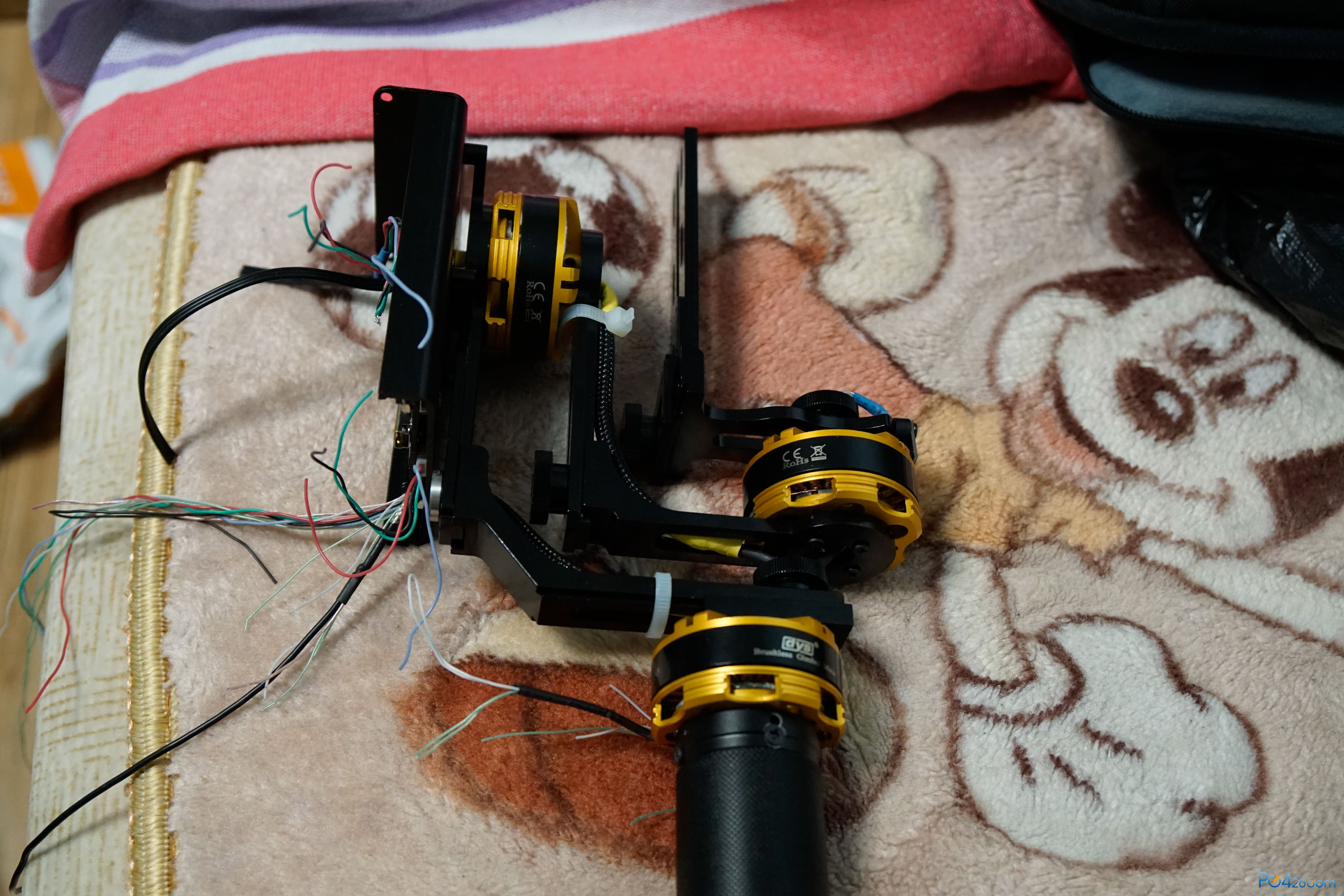

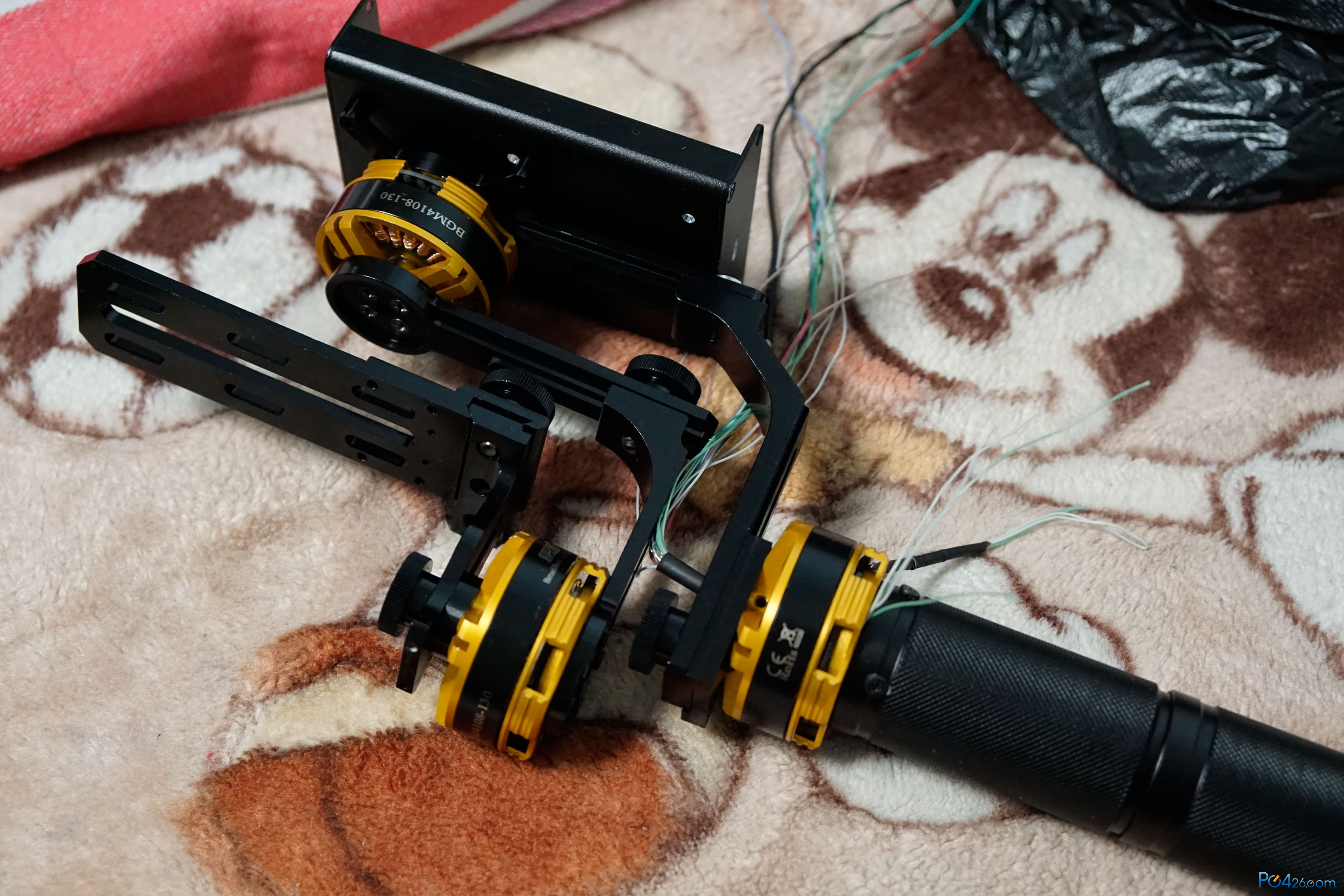

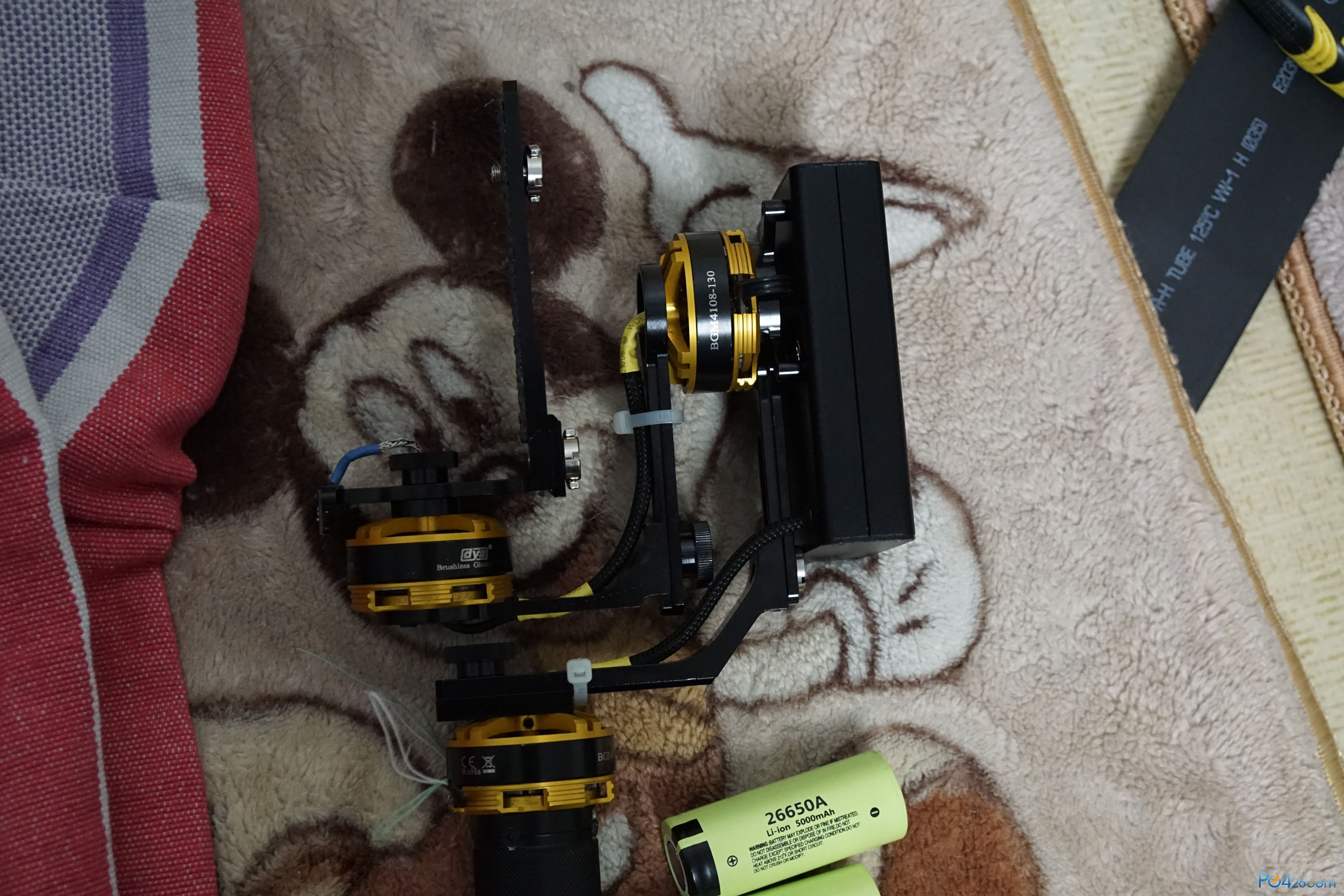

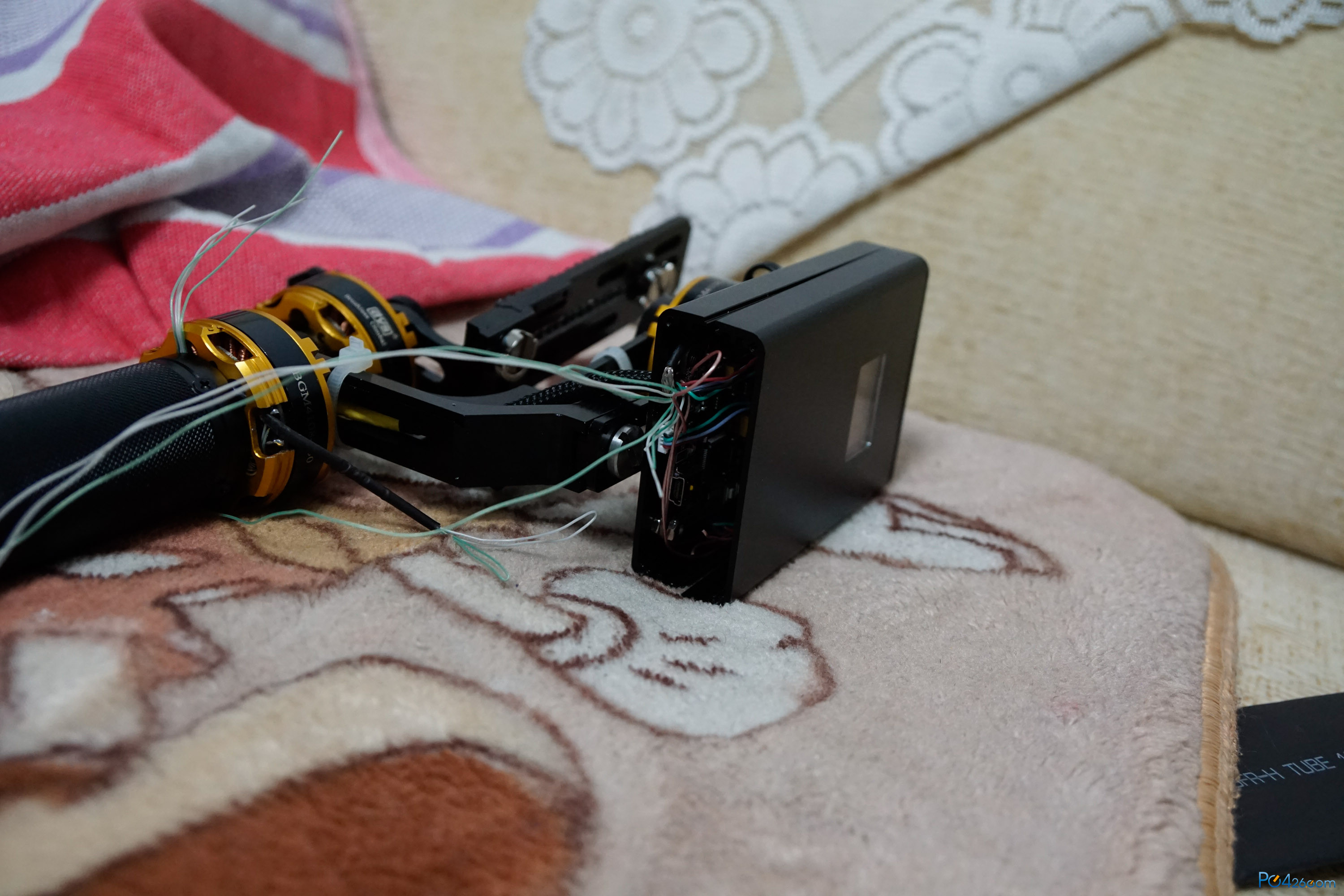

装上所有电机的效果
线越来越多了。。
整理线是个很头疼的事。。
剪断的线都要接起来
热缩管的作用就能体现出来了

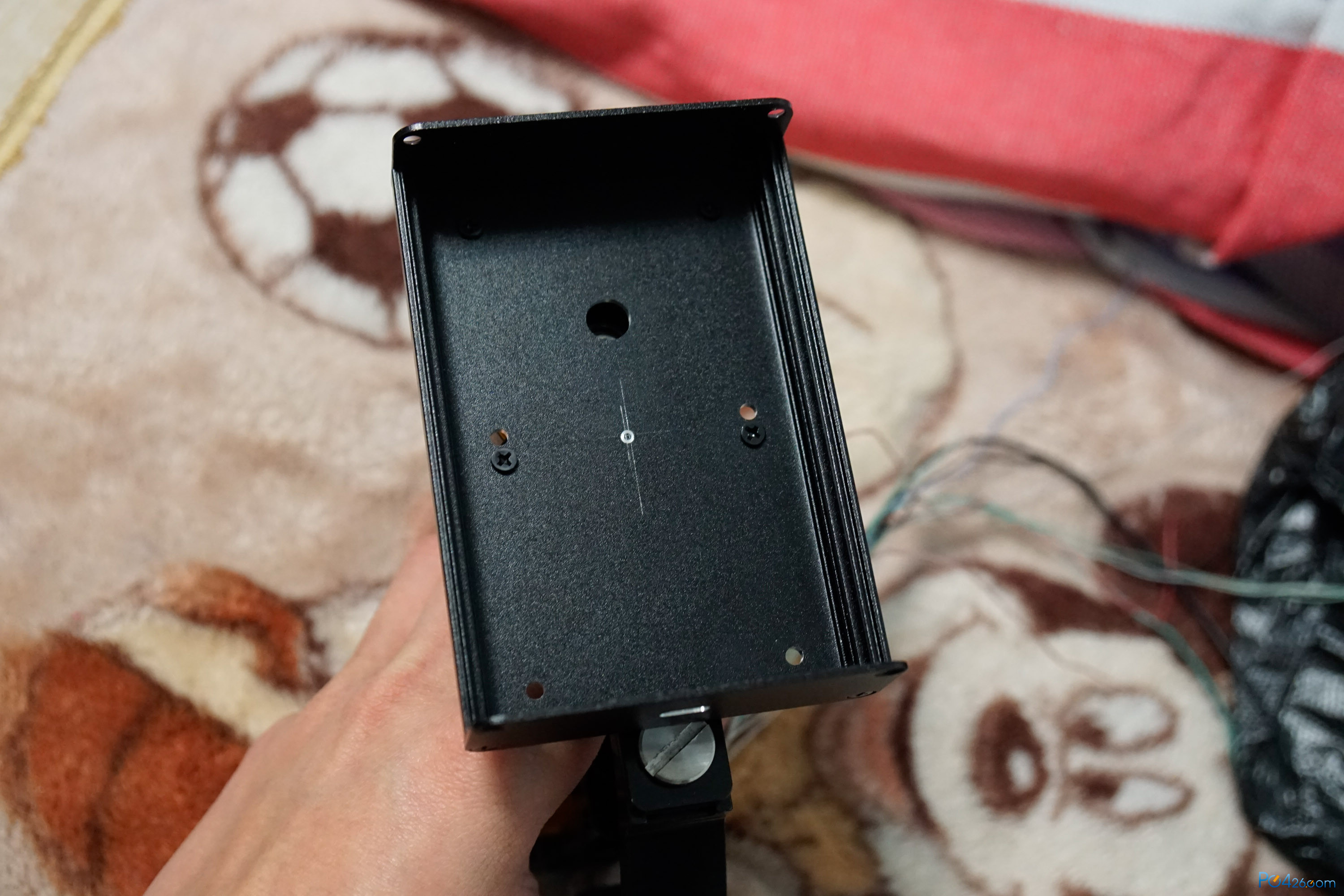

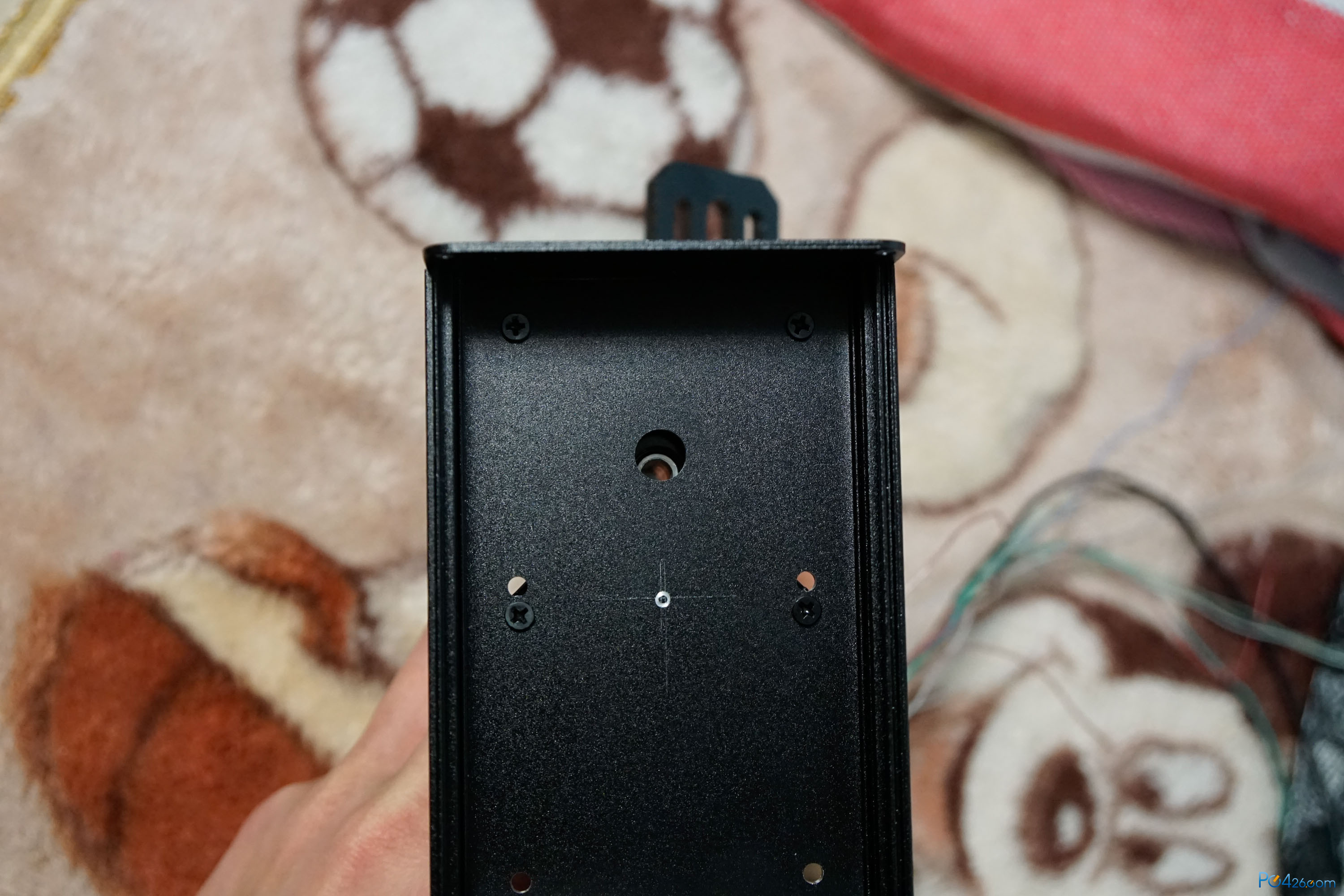

把云台主板的USB口留在了外壳下边，这样方便升级固件和调试云台，外壳卸下下边四个螺丝就可以插线调试了

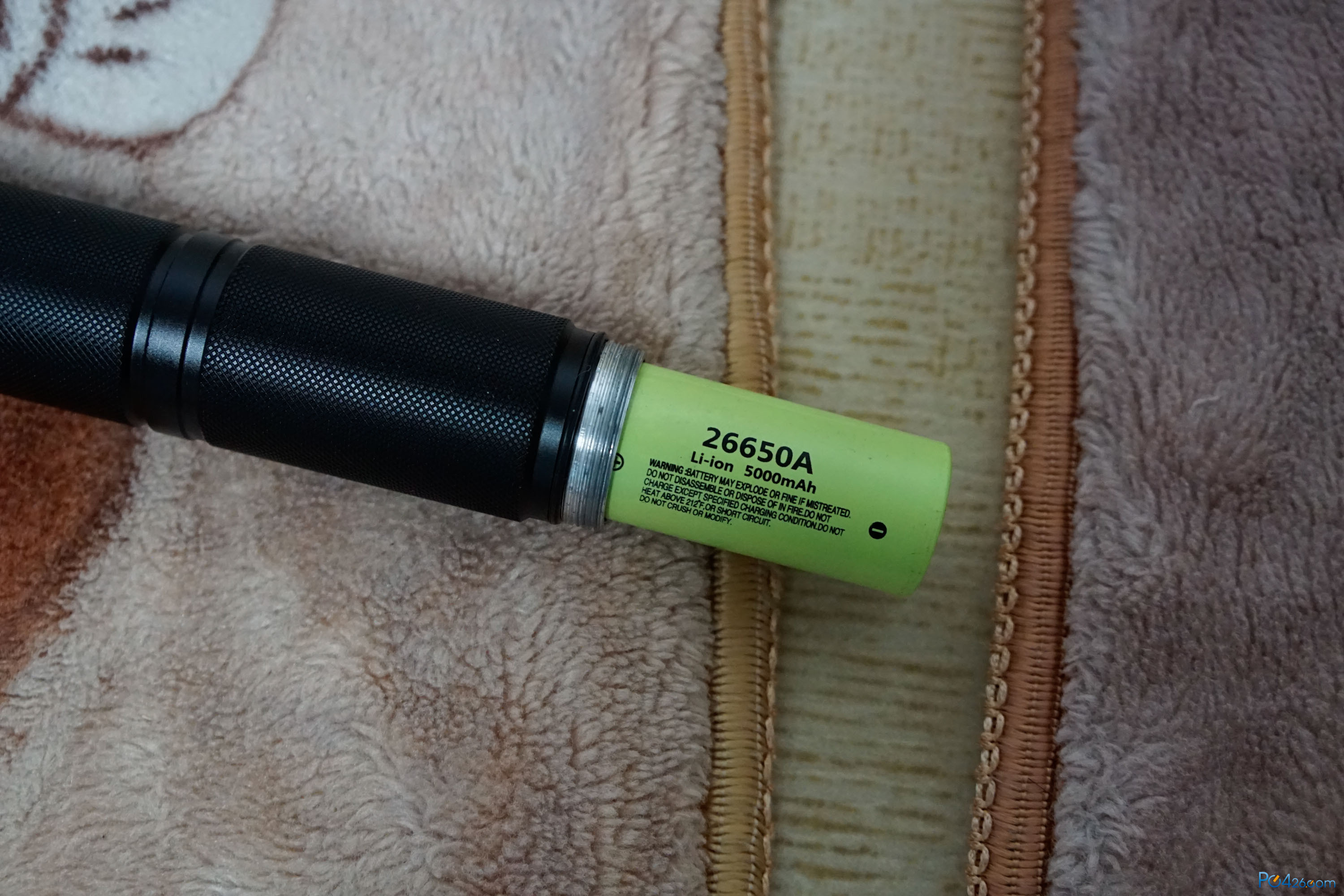

松下的26650不知比某火好到那里去了

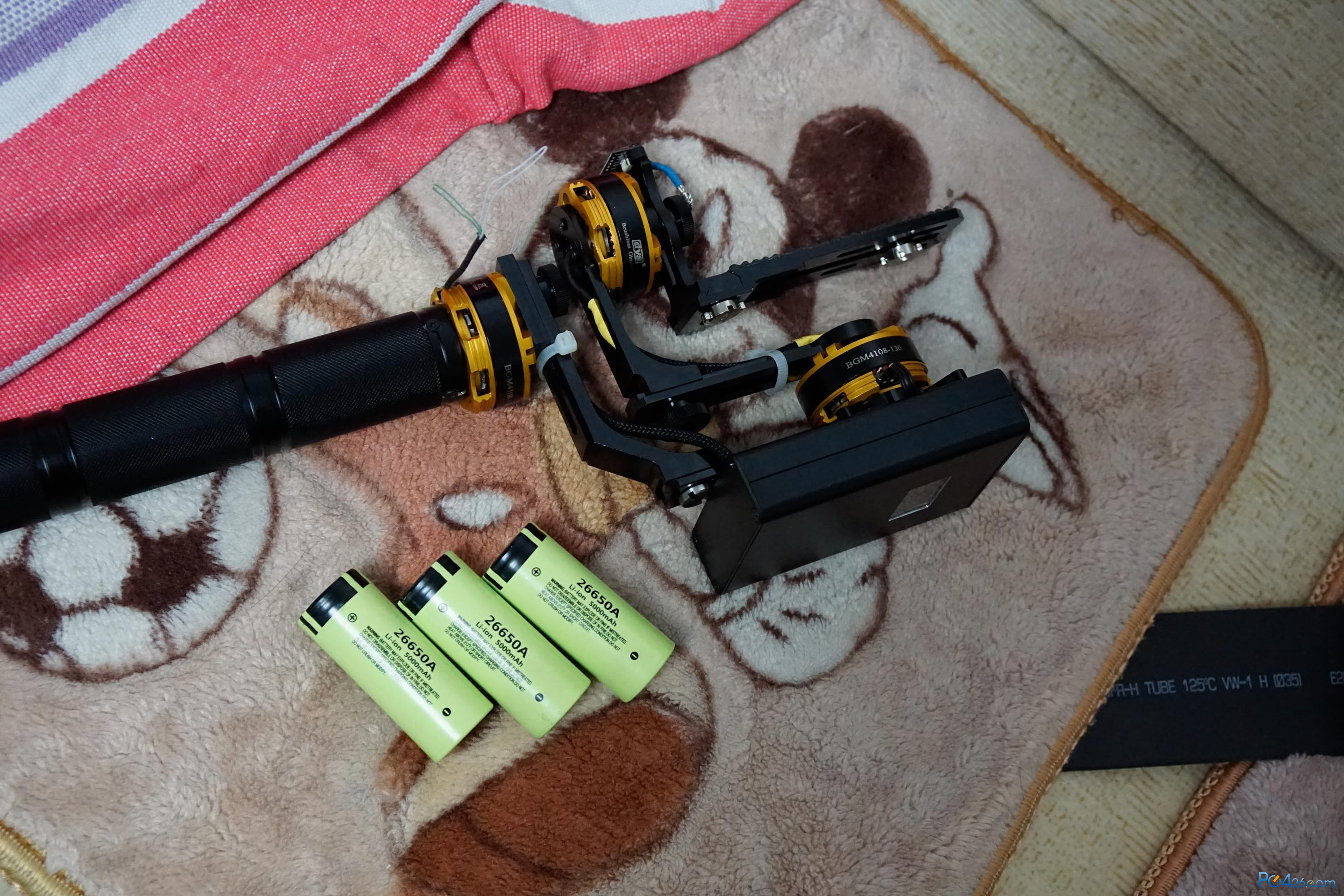

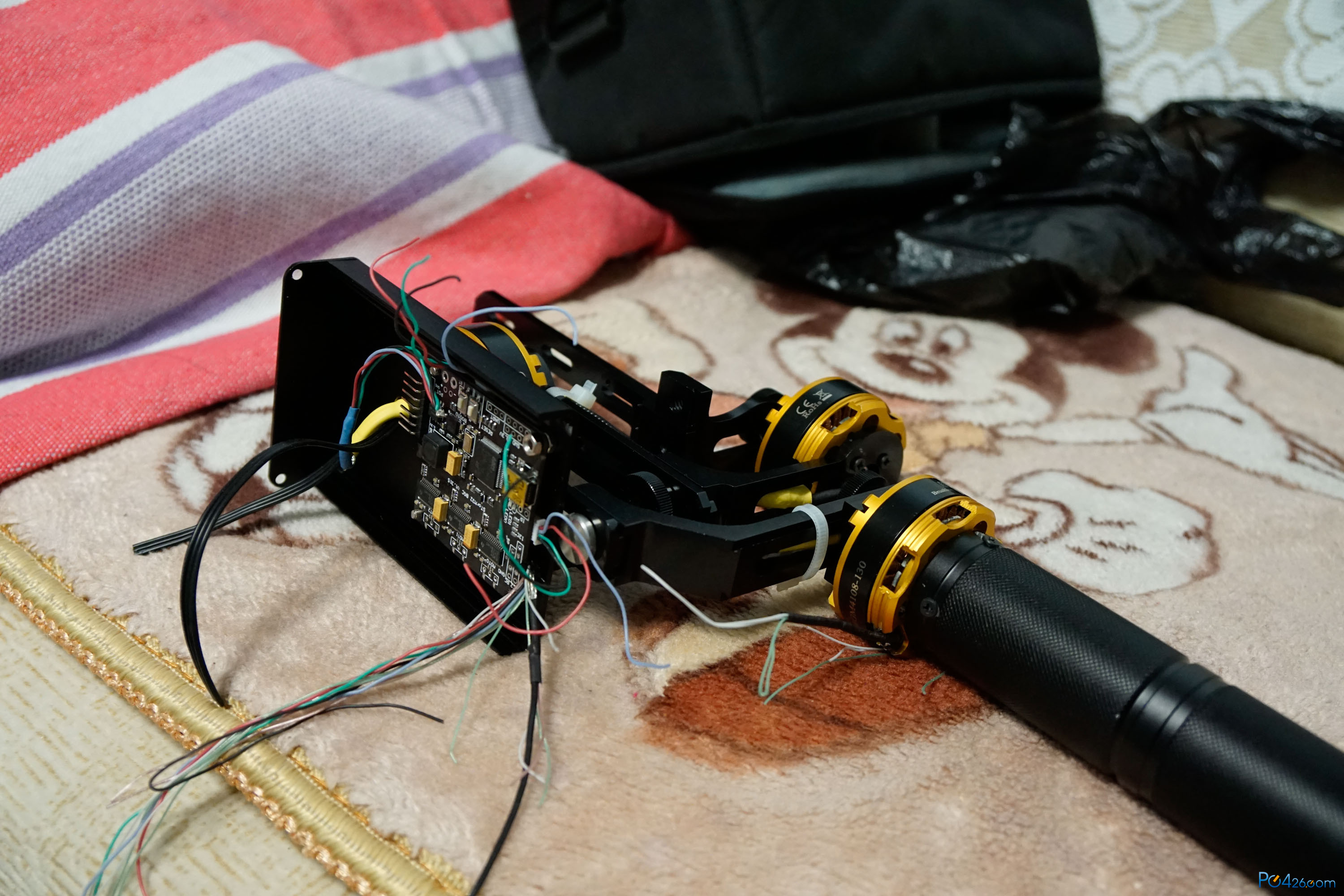

差不多就是这个样子了，控制盒稍微有些大
先这样吧。。又从写了一遍 哎
还没有完全做完，估计还有半个月左右的时间，来调试和测试，过段时间在发视频吧
